20CrMo正火热处理组织

sqszde · 发表于 2012-7-25 16:25:22

本帖最后由 sqszde 于 2012-7-26 12:50 编辑

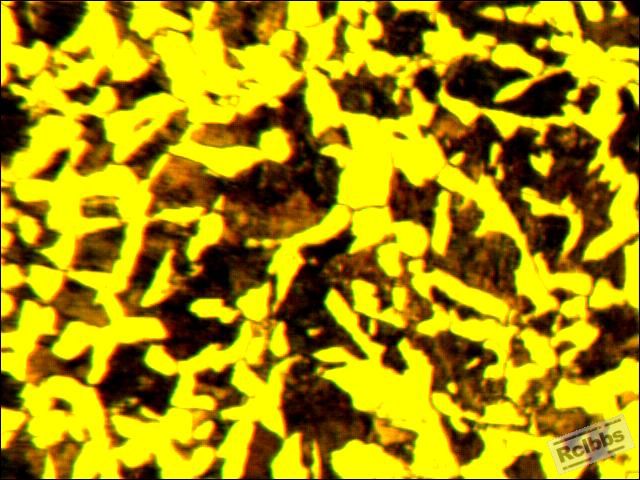

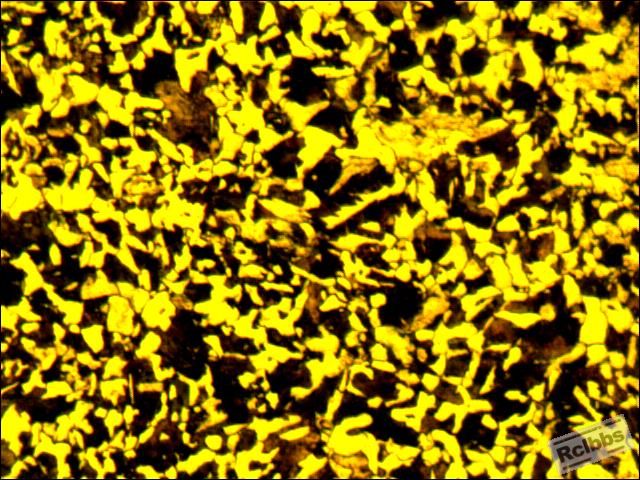

20CrMo正火热处理组织（工艺850度保温时间7个半小时），请高手指教，组织是否合格，还有金相评级，谢谢！，备注：请问大家这个金相组织能评价几级、是否合格，希望大家给个结果~~~~~~~~~~~~

Asura · 发表于 2012-7-25 18:16:12

正常的话组织为：珠光体+铁素体。冷速过快会有魏氏组织出现。

子玄 · 发表于 2012-7-25 20:16:24

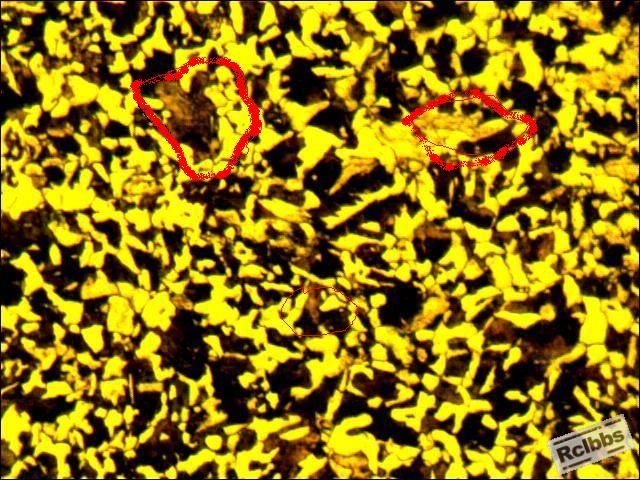

这什么组织啊？请大家赐教

子玄 · 发表于 2012-7-25 20:17:51

黑色的是P白色的是F，那小块的灰色的是什么呢？

子玄 · 发表于 2012-7-25 20:22:02

本帖最后由子玄于 2012-7-25 20:24 编辑

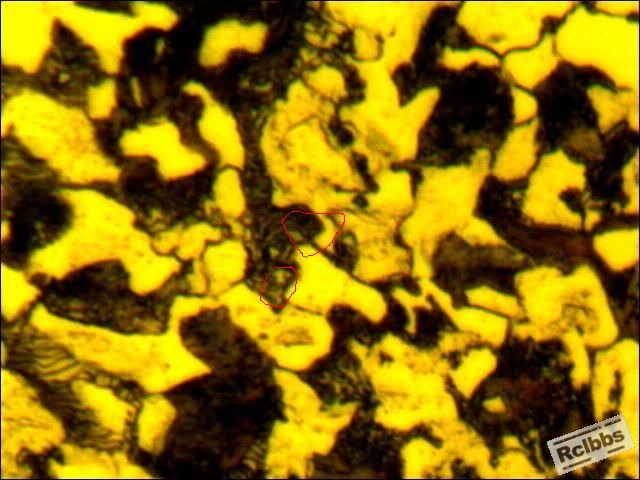

这颜色浅的是什么组织，还是P吗？还是其它什么组织？

热工女将 · 发表于 2012-7-25 21:31:42

应该是珠光体，只是腐蚀差异

子玄 · 发表于 2012-7-25 22:16:43

热工女将发表于 2012-7-25 21:31
应该是珠光体，只是腐蚀差异

谢谢指教！论坛需要热心人，这样大家才能学习到更多东西。

小小检验员 · 发表于 2012-7-28 01:34:49

这能说这个组织不太好！！！

也算合格！！

bsh543516227 · 发表于 2012-7-28 07:51:13

楼主，为什么用这么低的温度正火呢？防氧化吗？赐教一下

还有，你这是什么样的试样啊，保温时间好长哦

ytjysaic · 发表于 2012-7-28 14:20:21

应该是铁素体+珠光体+贝氏体的组织，车加工时容易打刀

		自动登录	找回密码
密码			免费注册

[求助] 20CrMo正火热处理组织
