12Cr1MoV金相组织求助

wschso · 发表于 2012-8-18 15:45:09

本帖最后由 wschso 于 2012-8-18 15:45 编辑

麻烦各位大师帮忙看一下，12Cr1MoV供货状态的组织照片，材质证明上说的是正火加回火，组织为F+B+P,但试样1珠光体形态为什么会这样呢？试样2根本就不是F+B+P了。腐蚀剂，4%硝酸酒精。
试样1、2布氏硬度均在189左右。这样的组织应该怎么评定呢？
多谢大家了！

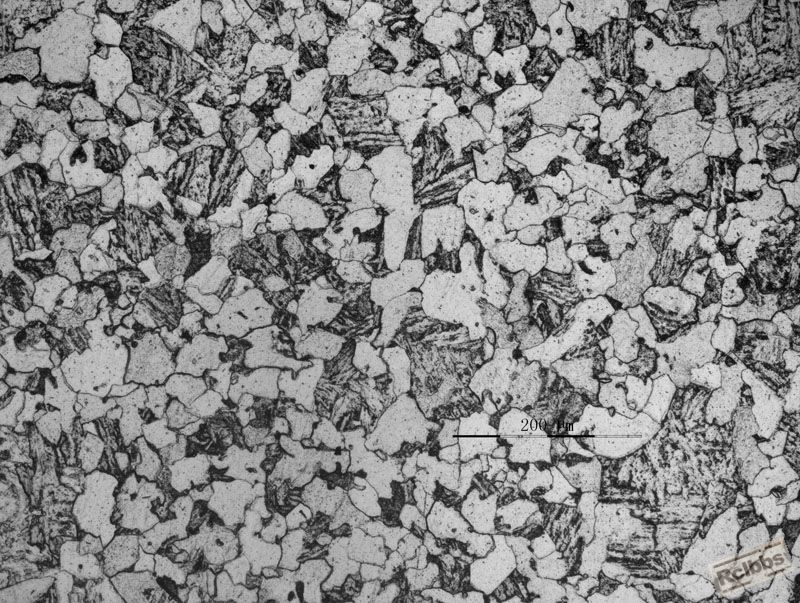

试样1，200x

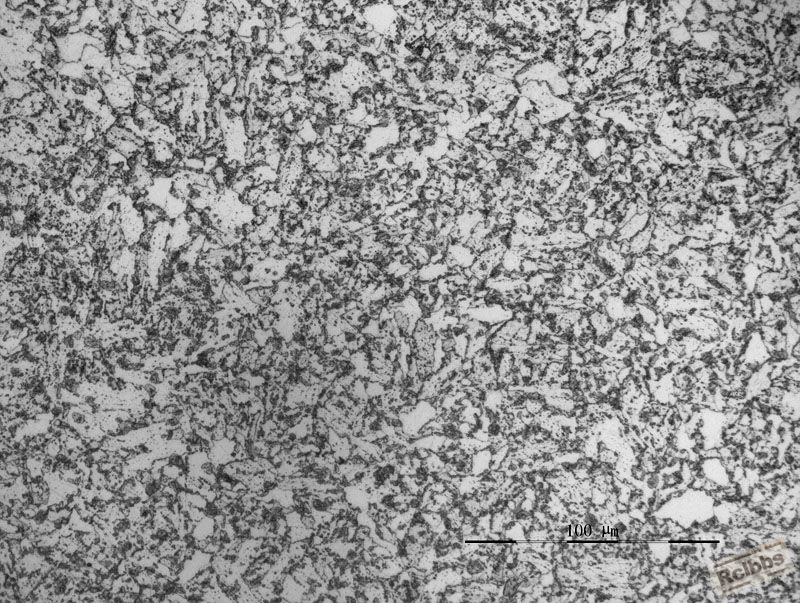

试样2，500x

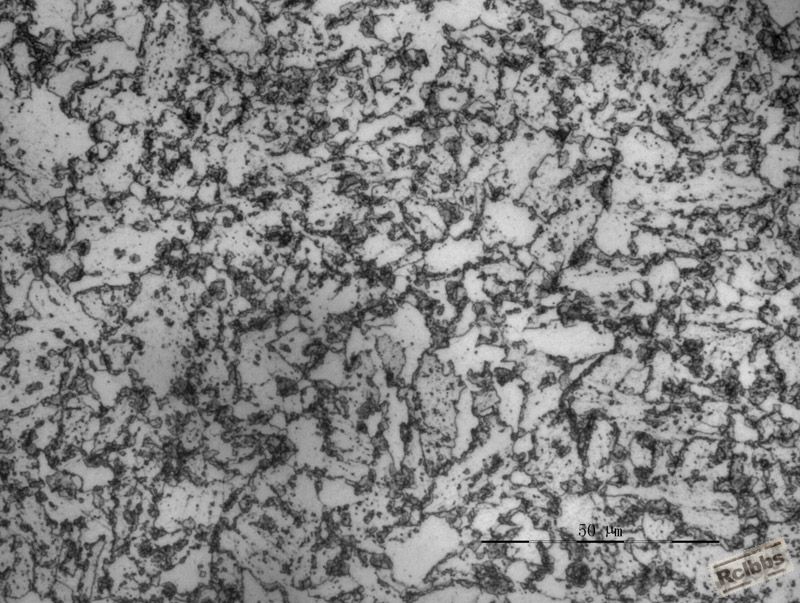

试样2，1000x

wschso · 发表于 2012-8-18 16:01:10

试样1的珠光体是粗大的层片结构吗？感觉是在正火过程中，降温速率过快，铁素体内的C没有来得及析出完全，珠光体转变不完全。在回火过程中，珠光体内的铁素体中的C以颗粒状碳化物形式析出。说的有点绕口，呵呵。
试样2就完全搞不懂了。希望高手赐教啊！

毛毛的 · 发表于 2012-8-18 16:44:38

2号比1号组织就按正火来要好.但两种组织严格来都不能说是正火组织,冷却过快了,189这硬度也有点高了.

东方 · 发表于 2012-8-18 20:29:54

两个试样的组织正常，12Cr1MoV正火的温度980度到1200度，回火740度以上，正火时如果风冷，组织易形成粒状贝氏体，试样2就是粒B组织，正火时冷速比较慢一些，易形成试样1的组织F+B+P.也有F+P.

东方 · 发表于 2012-8-18 20:34:41

制样不错，浸蚀的也好，照片也很好，

zerosun · 发表于 2012-8-18 22:39:07

2虽说是丑了点，但是该有啥有啥，支持粒贝+F+P。

xiaochuan000123 · 发表于 2012-8-18 23:32:46

同意楼上观点、、、、、

wschso · 发表于 2012-8-19 10:26:17

东方发表于 2012-8-18 20:29
两个试样的组织正常，12Cr1MoV正火的温度980度到1200度，回火740度以上，正火时如果风冷，组织易形成粒状贝 ...

非常感谢指点。请问试样1是不是冷却速度相对还是较快啊，如果较慢的话应该是F+P，不会出现B吧？

wschso · 发表于 2012-8-19 10:27:30

zerosun 发表于 2012-8-18 22:39
2虽说是丑了点，但是该有啥有啥，支持粒贝+F+P。

谢谢参与，非常感谢您的指点！

wschso · 发表于 2012-8-19 10:28:14

毛毛的发表于 2012-8-18 16:44
2号比1号组织就按正火来要好.但两种组织严格来都不能说是正火组织,冷却过快了,189这硬度也有点高了.

谢谢参与，非常感谢您的指点！

Magikal · 发表于 2012-8-20 09:16:04

合金含量略高，正火获得这样的组织不足为奇；只要是性能合格就没问题

东方 · 发表于 2012-9-6 22:21:14

东方发表于 2012-8-18 20:29
两个试样的组织正常，12Cr1MoV正火的温度980度到1200度，回火740度以上，正火时如果风冷，组织易形成粒状贝 ...

是笔误，应该是1020度。谢谢渤海管件的指正。

		自动登录	找回密码
密码			免费注册

[求助] 12Cr1MoV金相组织求助

本帖子中包含更多资源

点评
