W6Mo5Cr4V2产品开裂分析

baoxiaochun · 发表于 2012-8-19 14:39:02

材料：W6Mo5Cr4V2
热处理工艺：1160℃X60min 气淬
570℃X90min 第一次回火
570℃X150min 第二次回火
产品在使用过程中发生断裂，客户分析原因为断口出残余奥氏体超标导致强度不足。

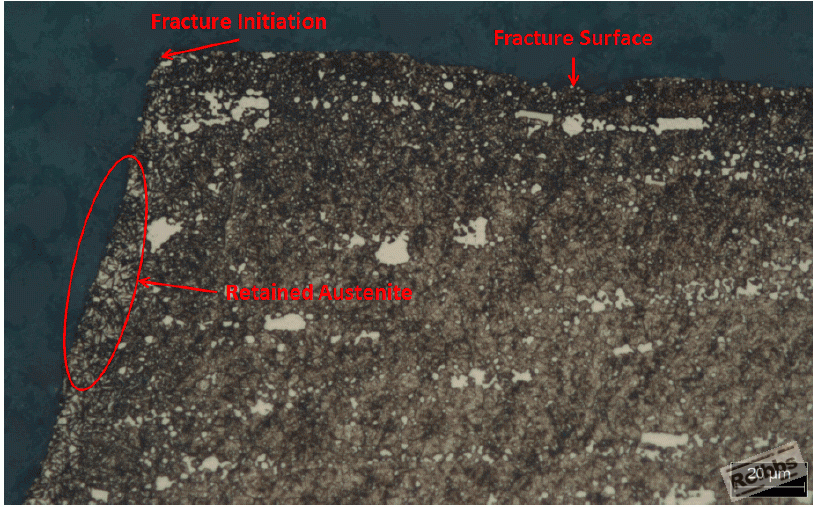

现在的疑问是，从图片中看，客户标识出的是残奥吗？残奥是导致产品断裂的主要原因吗？

gtn1314 · 发表于 2012-8-19 15:37:04

断裂分析仅仅依靠金相其实很多时候是很不够的。照片倍率还是低了点，似乎像是残奥，但是为什么其它区域没有残奥？恐怕还是要验证一下是不是原材料脱碳造成的假象。
但是如何证明裂纹的根源就是残奥而不是其它原因造成的？恐怕客户也不能自圆其说。

shenfuhai · 发表于 2012-8-19 21:40:14

其实,仅仅从提供的金相的图片看,根本观察不到残奥.

wind1.chen · 发表于 2012-8-20 16:54:15

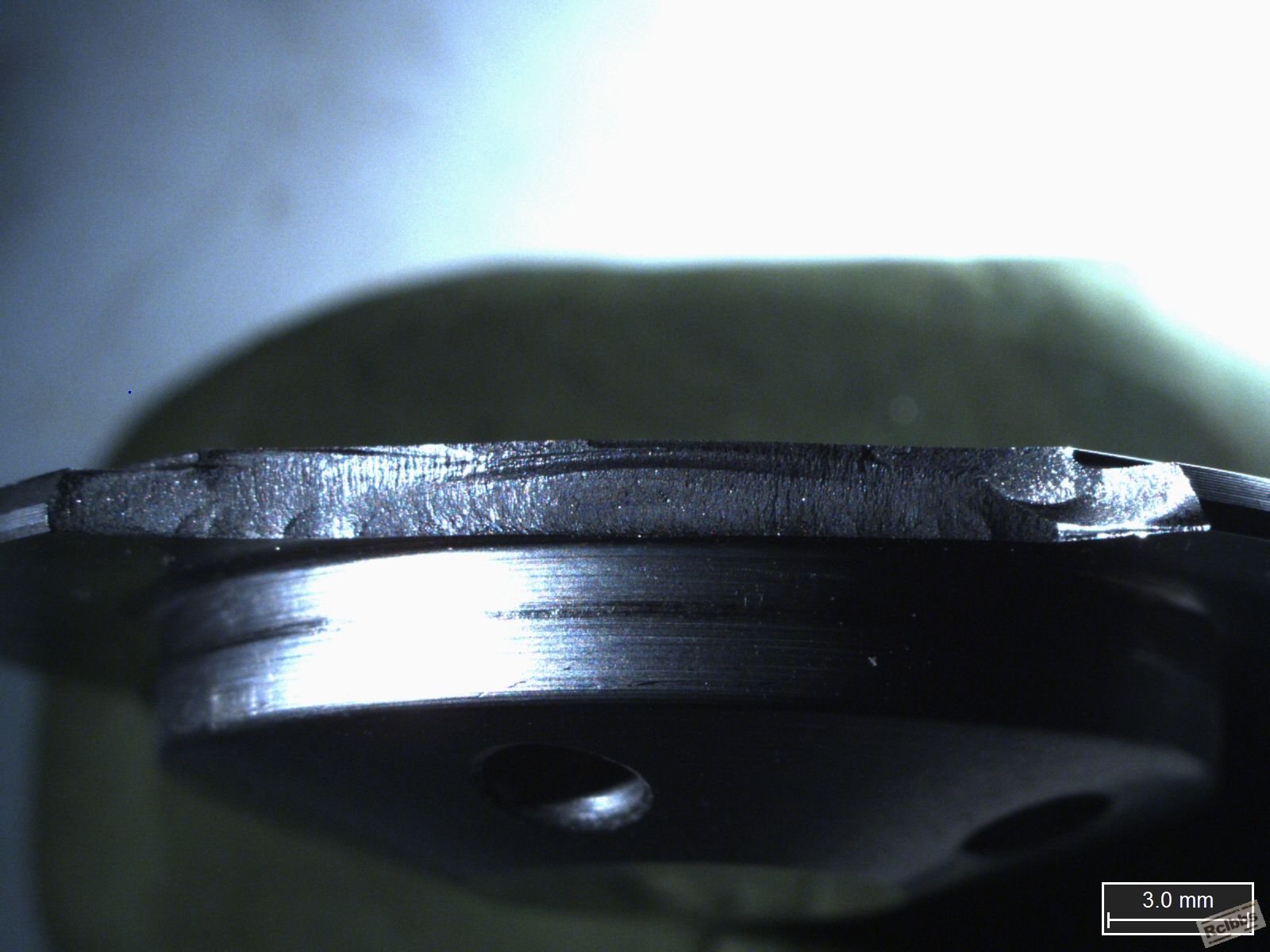

这倒是个奇怪的组织，楼主重点要分析表面组织异常的原因，是不是在加工过程中有高温现象，导致组织变化了，建议打个硬度梯度；同时断口是个疲劳断口，楼主要分析，断裂位置是否受力异常

sunyinlin · 发表于 2012-8-21 12:54:15

分析一下磨加工过程

lihuashi · 发表于 2012-9-1 09:23:07

表面的那个是残A 至于怎么形成的 ....

成达 · 发表于 2012-9-2 13:52:41

客户分析很正确
这种材质就很容易出现这种问题

congcongck062 · 发表于 2012-9-2 14:58:03

打一下断裂处硬度，是不是硬度太高，脆断，还是使用方法不当造成的断裂？回火不充分的话，残余奥氏体会有诱发断裂倾向，高速钢一般回火三次

		自动登录	找回密码
密码			免费注册

[讨论] W6Mo5Cr4V2产品开裂分析
