Q345喷焊后金相分析

lmking2008 · 发表于 2012-8-31 15:03:10

本帖最后由 lmking2008 于 2012-8-31 15:04 编辑

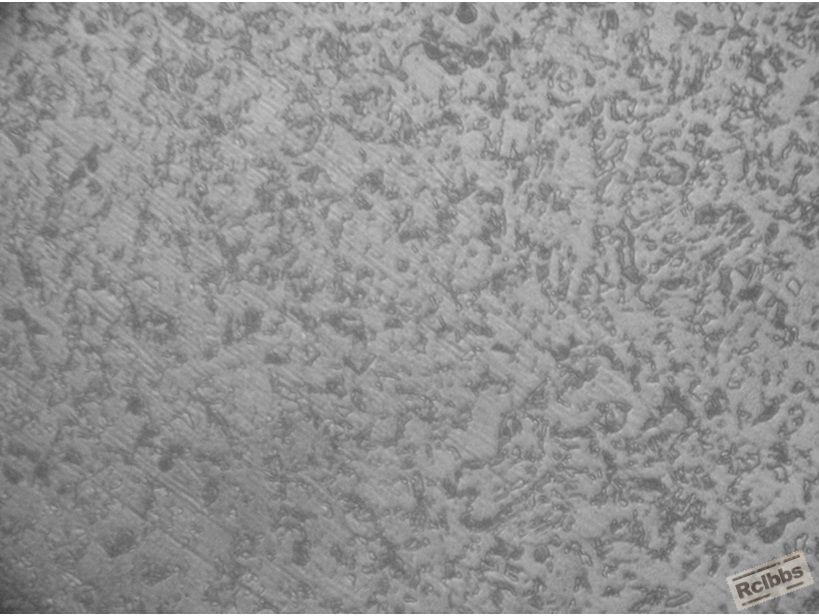

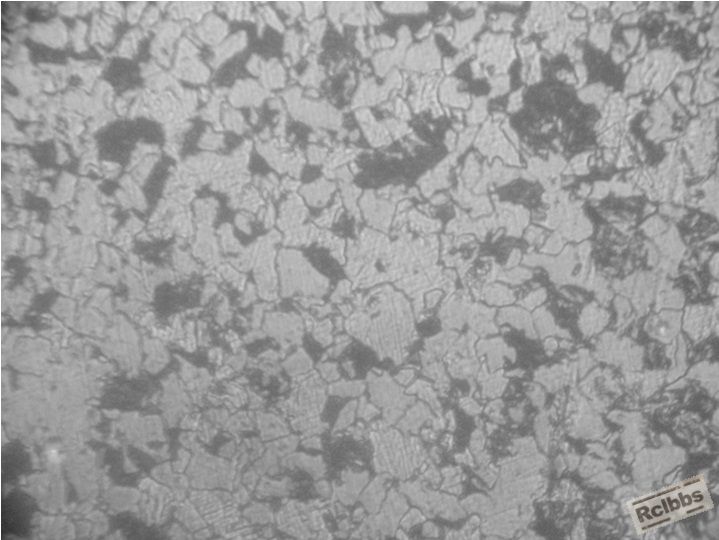

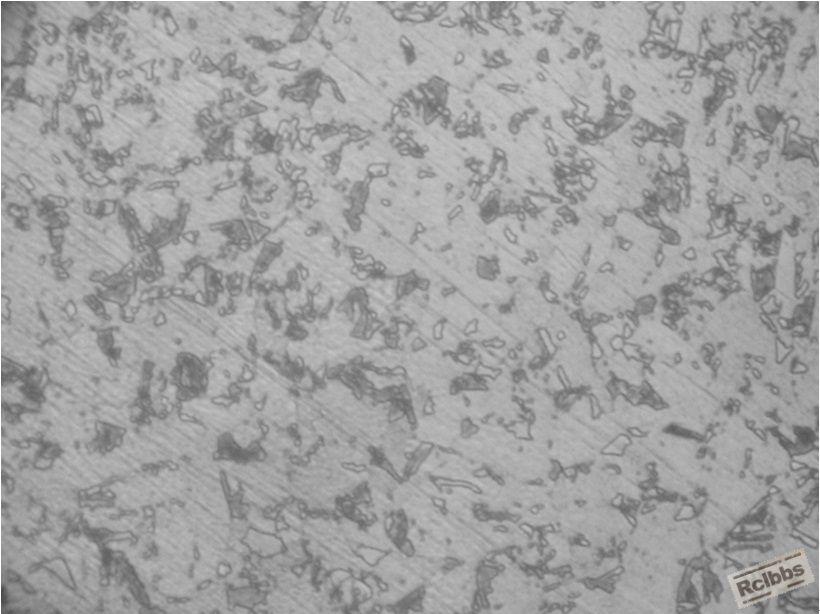

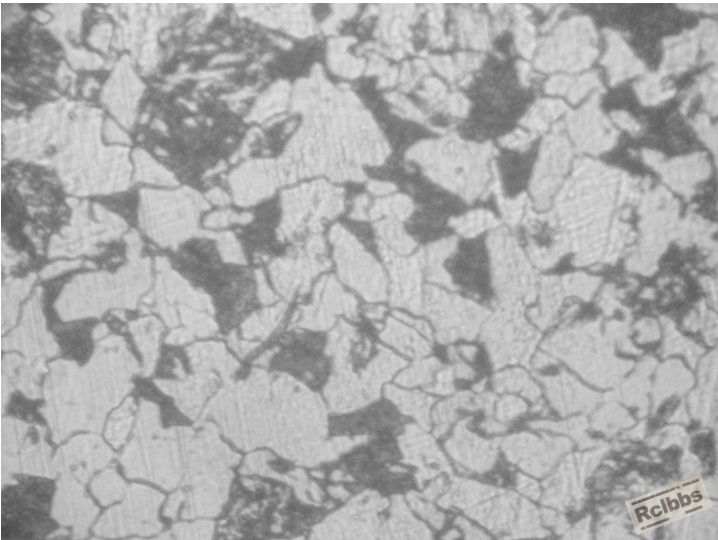

Q345喷焊后，金相如下。喷焊时温度加热到1200℃左右，保温的时间大概有5min。然后缓慢空冷。与母材相比，喷焊区域的金相发生了变化，似乎是铁素体基体上离散分布着粒状珠光体与三次渗碳体。不知道这样分析对不对，求这种组织形态形成的原因。

leeyoung007 · 发表于 2012-9-1 09:44:55

应该是铁素体（基体），珠光体（照片中黑色块状），奥氏体（白色块状）。
形成A的原因是快速加热到1200度，F转变为A，由于保温时间为5分钟，所以只有部分渗碳体溶解，合金元素不完全均匀化，其中碳原子扩散快，均匀一些，其他合金元素扩散慢，在原珠光体区域形成合金含量很高的区域，在随后的冷却过程中转变为过冷A.　

baiwenhui · 发表于 2012-9-2 17:12:29

同意楼上观点。

183222009 · 发表于 2012-9-2 17:55:14

三次渗碳体的含量极少，可以忽略不计。所以ZL的说法不对，赞成2楼的观点。

zswaaaa · 发表于 2012-9-2 22:18:04

建议你打一下显微硬度，我从你的图片上看，怎么不象P，倒像是过烧的样子呢？而且晶粒粗大......,好好看下组织再说吧！

lmking2008 · 发表于 2012-9-3 17:42:05

zswaaaa 发表于 2012-9-2 22:18
建议你打一下显微硬度，我从你的图片上看，怎么不象P，倒像是过烧的样子呢？而且晶粒粗大......,好好看下组 ...

但是在晶界没有发现严重氧化现象啊？怎么能判断是过烧呢

zswaaaa · 发表于 2012-9-3 23:20:51

你是试样的操作者，你好好看看为什么晶界粗大以及晶界处是什么。

		自动登录	找回密码
密码			免费注册

[求助] Q345喷焊后金相分析

本帖子中包含更多资源

相关帖子
