这个40CrMnMo低倍缺陷怎么判断？

暴风 · 发表于 2012-9-1 12:03:32

这个40CrMnMo低倍缺陷怎么判断？

暴风 · 发表于 2012-9-1 12:05:32

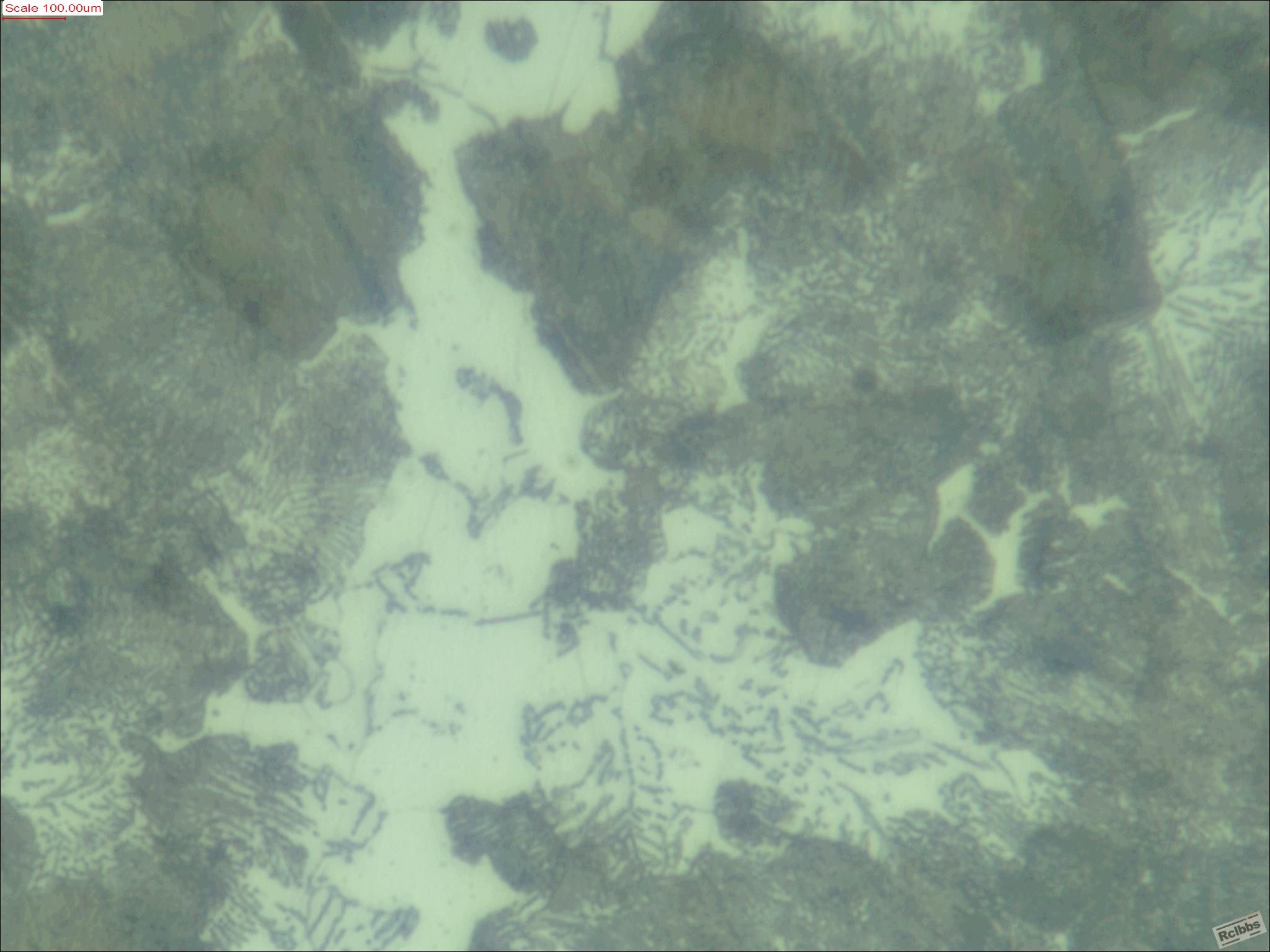

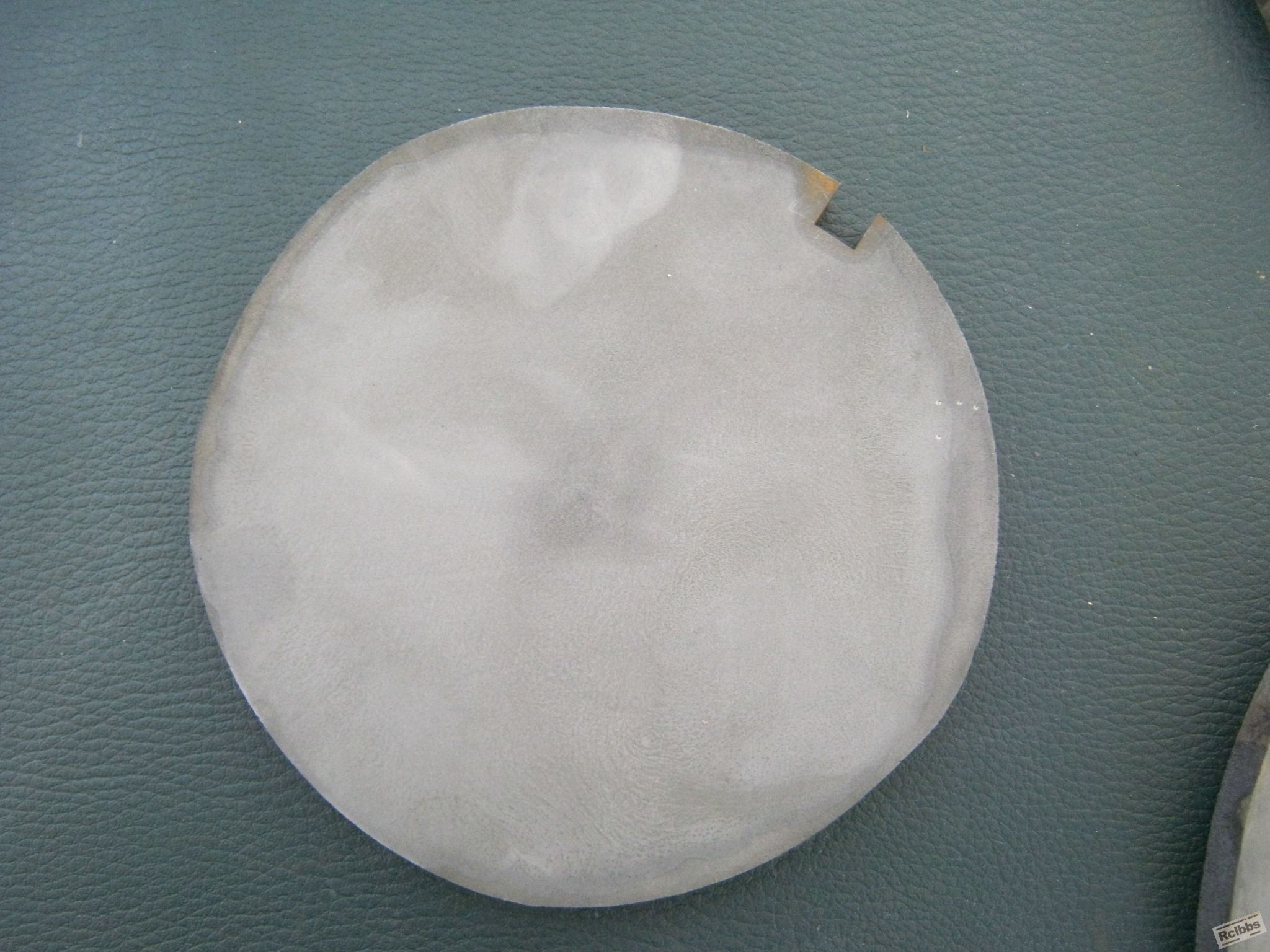

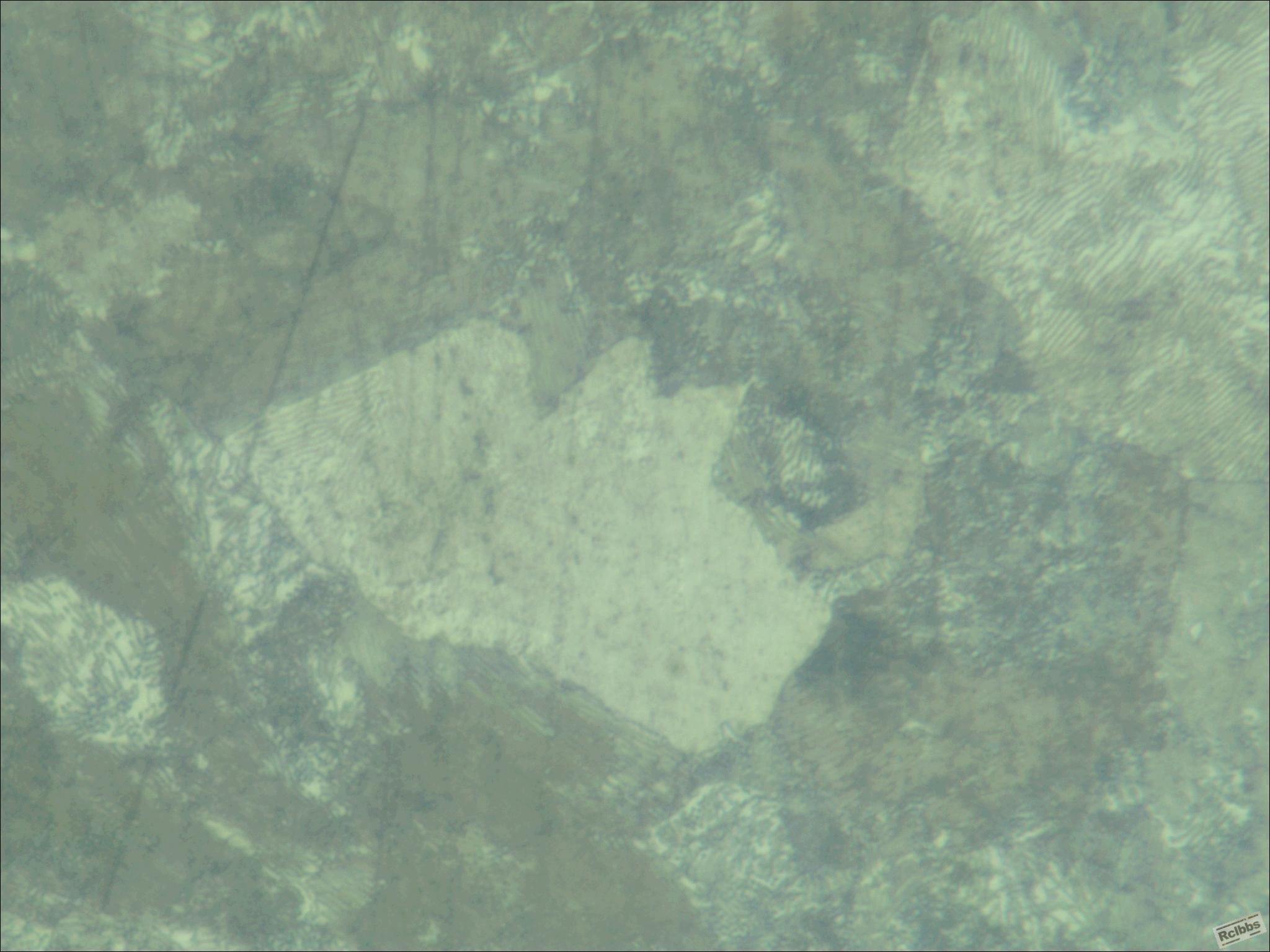

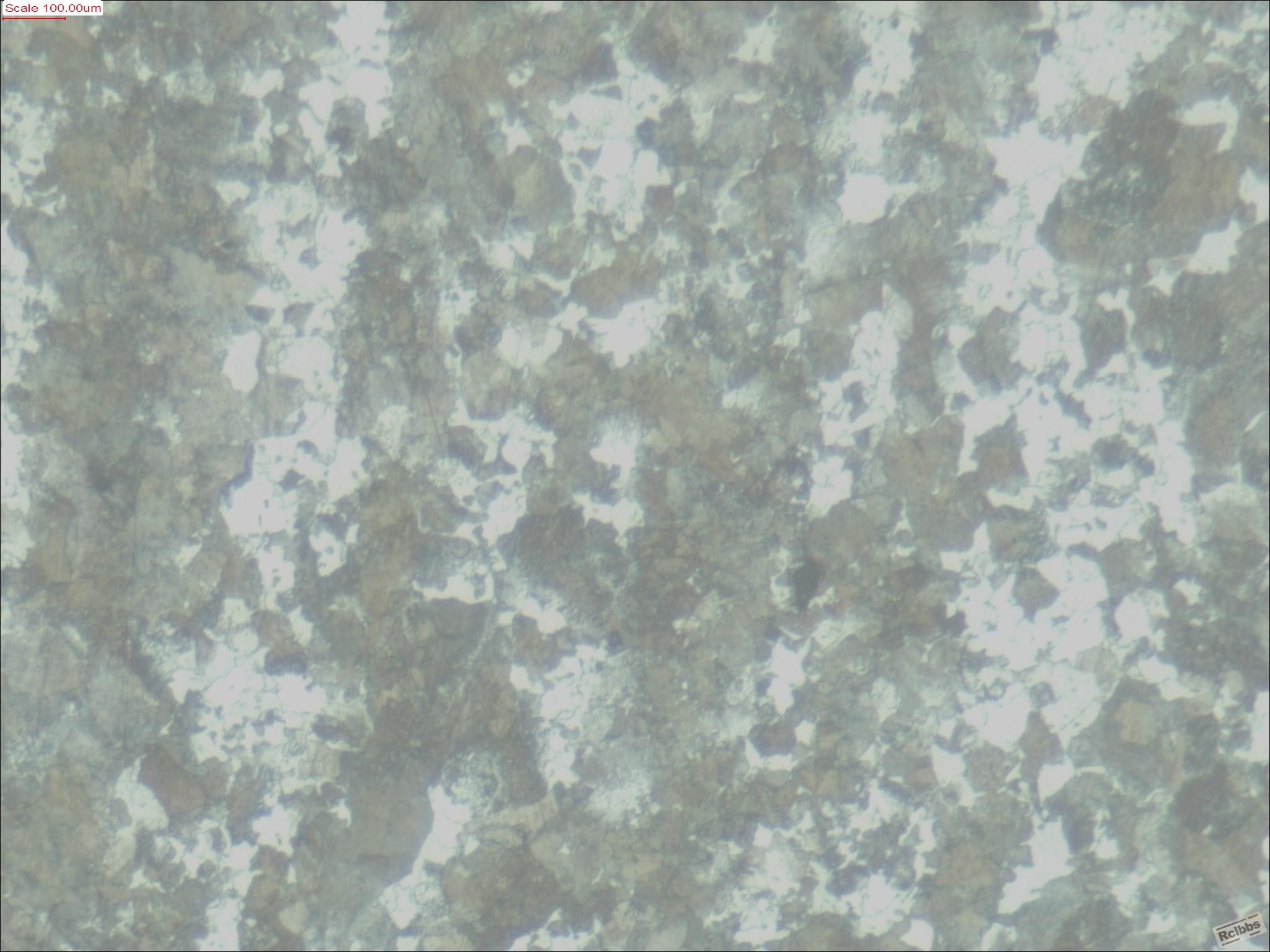

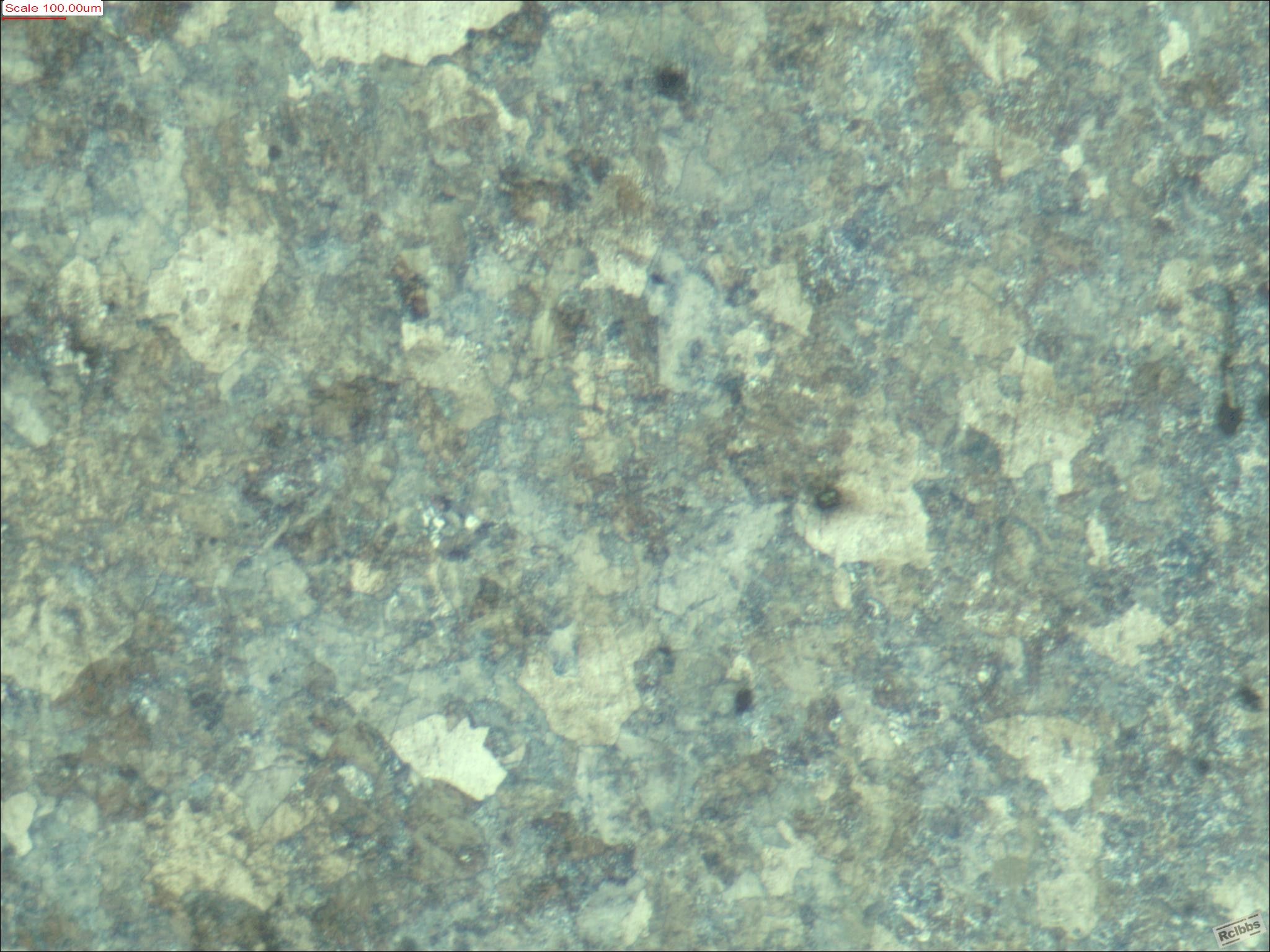

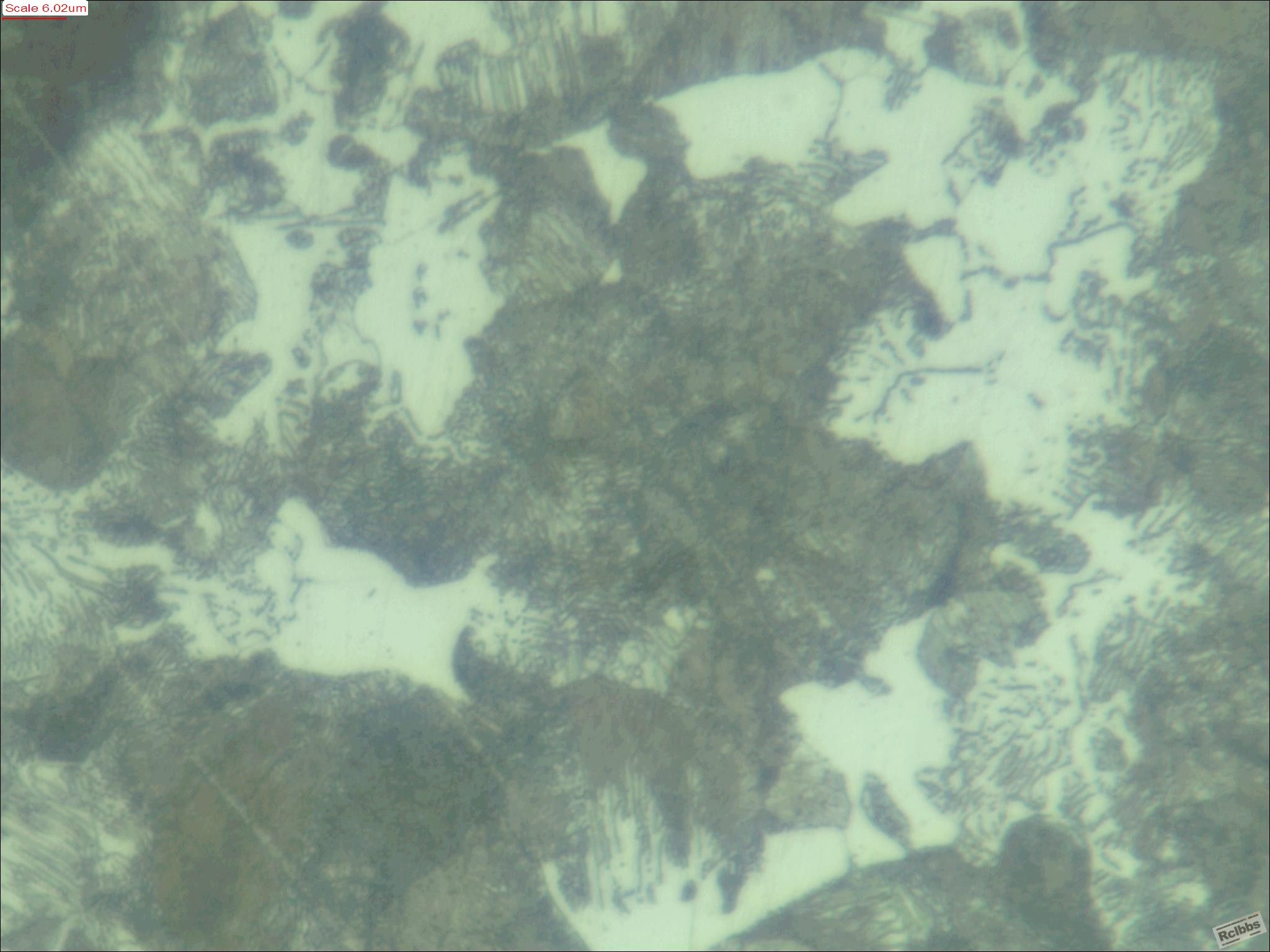

原材料是退火态，第一张是低倍，2~4图片是500X,，5~6是100X

MYG · 发表于 2012-9-1 13:47:46

好像心部存在碳偏析。----------------------

沙仑玫瑰 · 发表于 2012-9-1 15:26:01

从第五张照片看，出现带状组织，F.

紫琅人 · 发表于 2012-9-1 17:37:47

同意三楼的看法，最后两张组织形态低倍呈带状分布的缺陷，可以根据相关标准来评论

zqrlp · 发表于 2012-9-1 21:34:02

第一张低倍侵蚀时间有些短，表面清洗不当，呈花样。建议重新磨削后在50%盐酸水溶液热蚀后用洗衣粉水溶液清洗。

		自动登录	找回密码
密码			免费注册

[求助] 这个40CrMnMo低倍缺陷怎么判断？
