低碳钢渗碳淬火后的芯部组织

jialong111 · 发表于 2012-9-4 00:07:05

低碳钢渗碳淬火后芯部的组织（淬透）应该是板条马氏体+铁素体；
偶尔也看到类似针状马氏体的东西。
不全都是板条马氏体。

lihuashi · 发表于 2012-9-4 11:45:12

LZ 的意思是???没明白

霜月 · 发表于 2012-9-4 22:27:36

低碳钢渗碳淬火后心部的组织一般是控制铁素体含量，也有要求控制铁素体形状的，也有只控制心部硬度而对组织没有具体要求的。

mingxingjf · 发表于 2012-9-4 23:43:42

只控制心部硬度而对组织没有具体要求的

向北方 · 发表于 2012-9-5 11:02:15

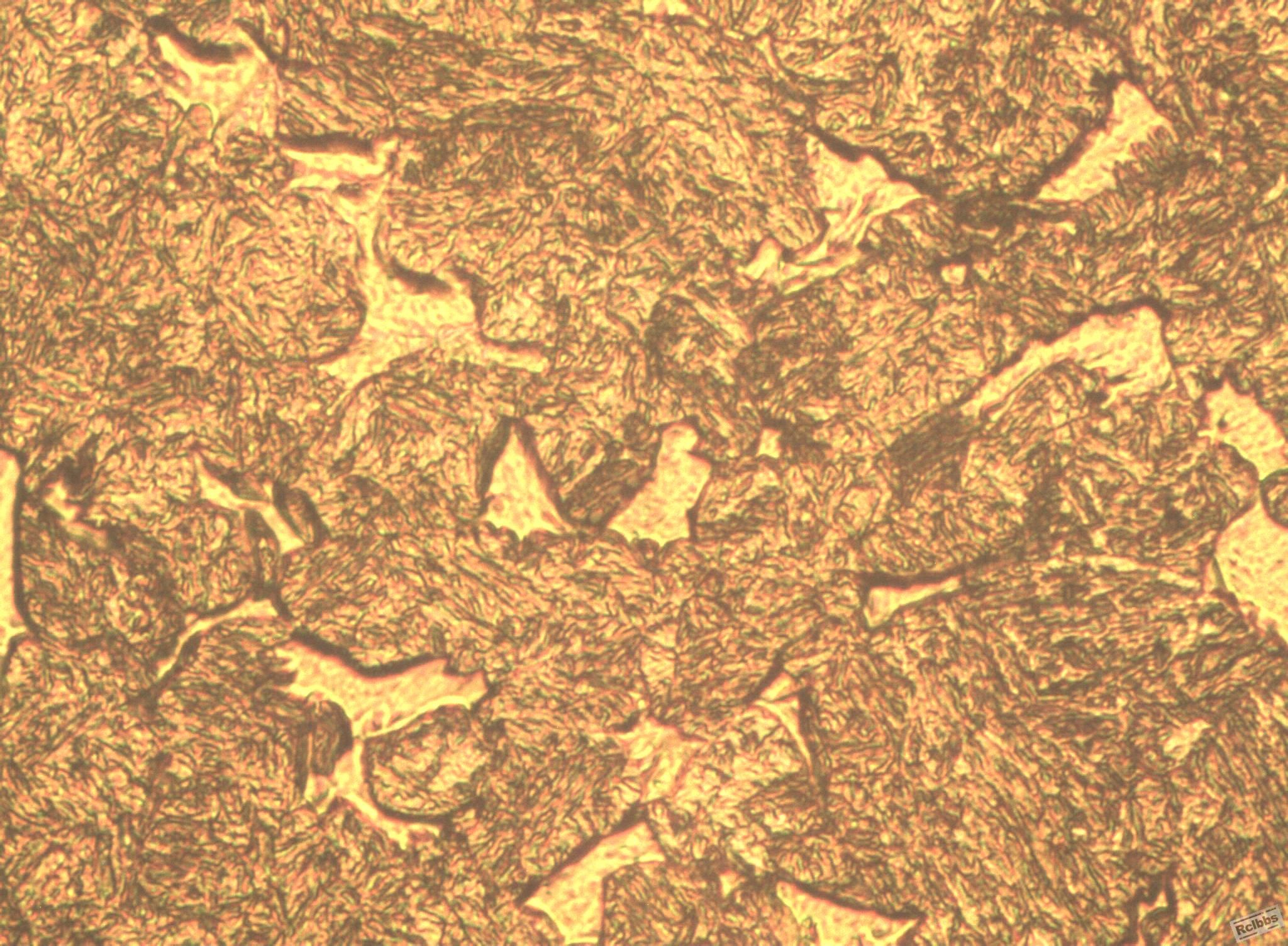

这个就是低碳合金钢渗碳淬火后的芯部组织。高手们请赐教，其中铁素体是多少级？

向北方 · 发表于 2012-9-5 11:12:15

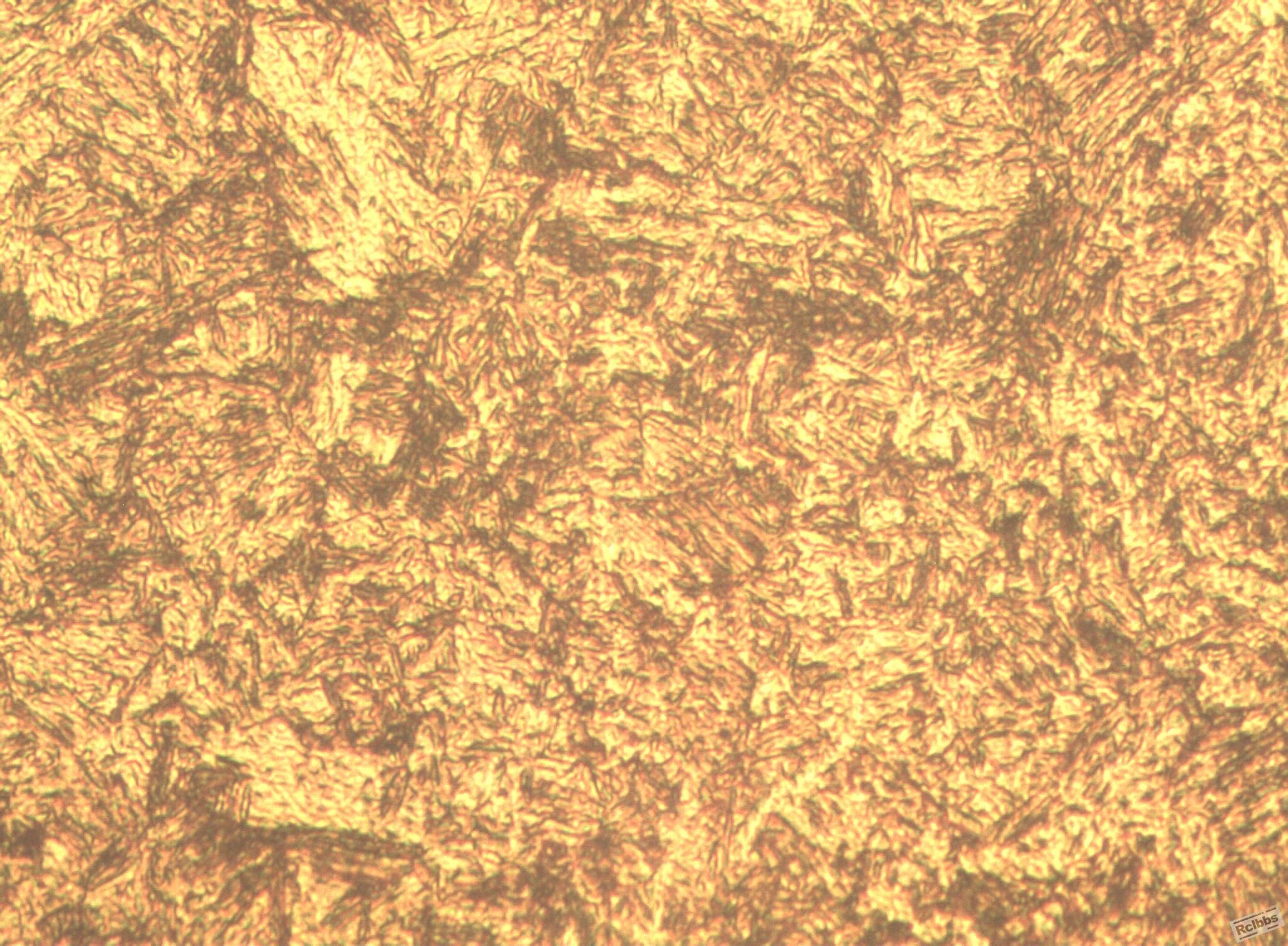

这是另一低碳合金钢渗碳淬火后的芯部组织。高手们请赐教，其中铁素体是多少级？

向北方 · 发表于 2012-9-5 11:16:11

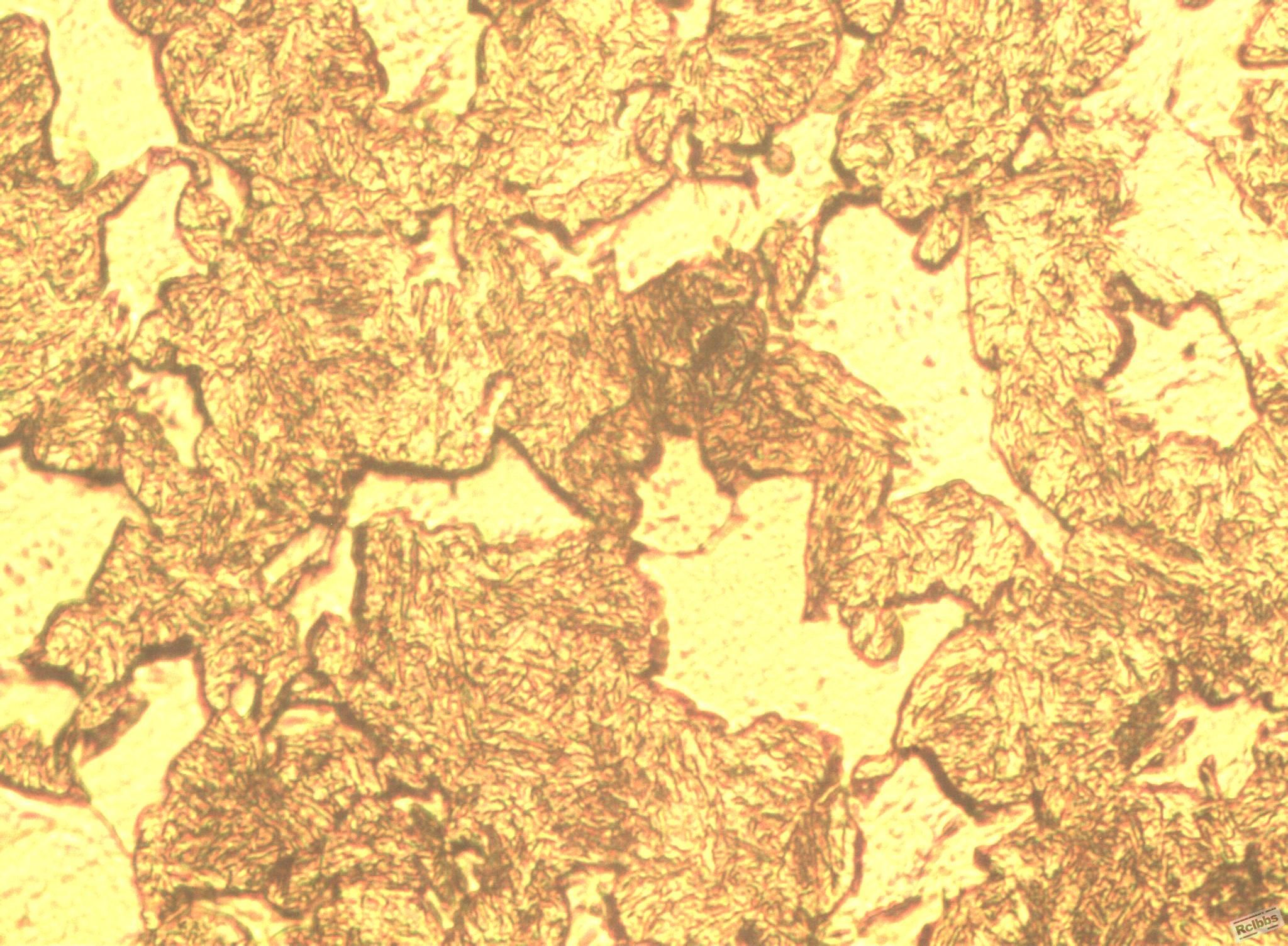

这是又一低碳合金钢渗碳淬火后的芯部组织。高手们请赐教，其中铁素体是多少级？

		自动登录	找回密码
密码			免费注册

[求助] 低碳钢渗碳淬火后的芯部组织
