蓝脆温度是多少？？？那些钢有蓝脆现象？？

bleagle

蓝脆温度是多少？？？那些钢有蓝脆现象？？

lixiongjin

钢加热过程中，在某一温度区间内（一般300-400），钢颜色变蓝时，发生的强度增大，塑性、韧性降低的现象
一般低碳钢比较明显，高合金钢不容易出，轴承钢比较明显，50Mn，65Mn之类的，比较容易出

fengguangcai

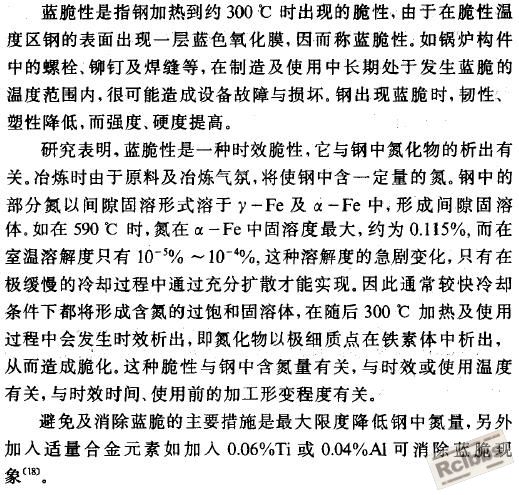

在《合金结构钢》里介绍的。

zwacx

学习了，但是谁知道蓝脆试验如何进行呢？请赐教

fengdl119

zwacx 发表于 2014-6-7 14:18


登录/注册后可看大图

学习了，但是谁知道蓝脆试验如何进行呢？请赐教

取样在不同的温度下进行冲击试验，可以发现是否有蓝脆现象

爽爽贼

蓝脆大多数铁素体一珠光体组织的合金钢，随温度升高，在300℃左右韧性降低。它发生在钢表面有蓝色氧化膜的温度范围，因此称为蓝脆。蓝脆发生在合金元素很低的退火或正火的低合金钢中。在下列3种情况下均观察到蓝脆。(1)在150～350℃温度范围测定钢的强度和韧性；(2)在150～350℃温度范围进行温加工，然后在室温测定钢的强度和韧性；(3)室温进行冷加工后，再经150～350℃温度范围加热，在室温测定钢的强度和韧性。
　　产生蓝脆的原因是碳和氮间隙原子的形变时效。在150～350℃温度范围内形变时，已开动的位错迅速被可扩散的碳、氮原子所锚定，形成柯垂耳气团(柯氏气团)。为了使形变继续进行，必须开动新的位错，结果钢中在给定的应变下，位错密度增高，导致强度升高和韧性降低。为了消除碳钢的蓝脆，钢中加入一定量强碳化物和氮化物形成元素如钛、铌、钒，在钢中形成Tic、TiN、NbC、NbN、vC、vN，将碳、氮原子固定。另外加入少量铝，除脱氧外，还与氮形成AlN，也可减少蓝脆倾向。
blue brittle 某些钢材在200～300℃时颜色发蓝而脆性增加的现象。在此温度区间强度达最大值而塑性较低脆性增大。蓝脆倾向较大的钢材应变时效倾向也较明显。钢中含氨量多使其蓝脆倾向增大。但在冲击载荷下钢的蓝脆温度区间上升到450～500℃。
常温下，刃位错由于被C、N（或第二相质点）钉扎，形成Cottrell气团，表现出较低的塑性及韧性。在温度升高的过程中，由于变形作用和温度升高提供的驱动能，使位错可以挣拖间隙溶质原子的钉扎而滑移，钢材表现出塑性和韧性升高，当升高到一定的温度范围（蓝脆温度）时，C、N原子的扩散速度增加较快，赶上了位错的滑移速度，在该温度做拉伸试验，发生了C、N原子对位错的反复钉扎——脱钉——钉扎，因而位错始终难以滑移，形成了所谓的蓝脆现象。
