H13模具钢圆钢球化退火组织

rentctg · 发表于 2026-7-21 17:45:40

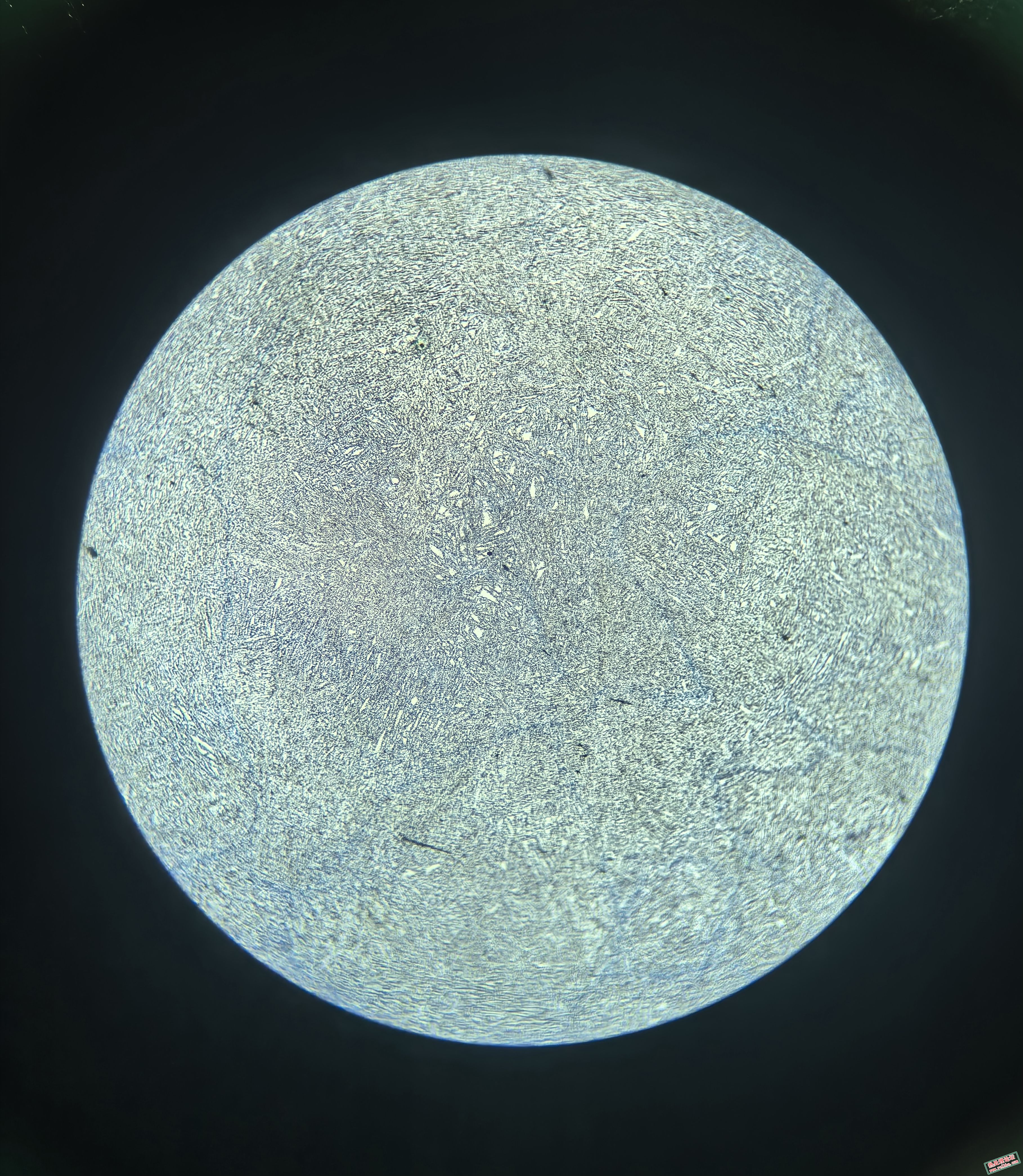

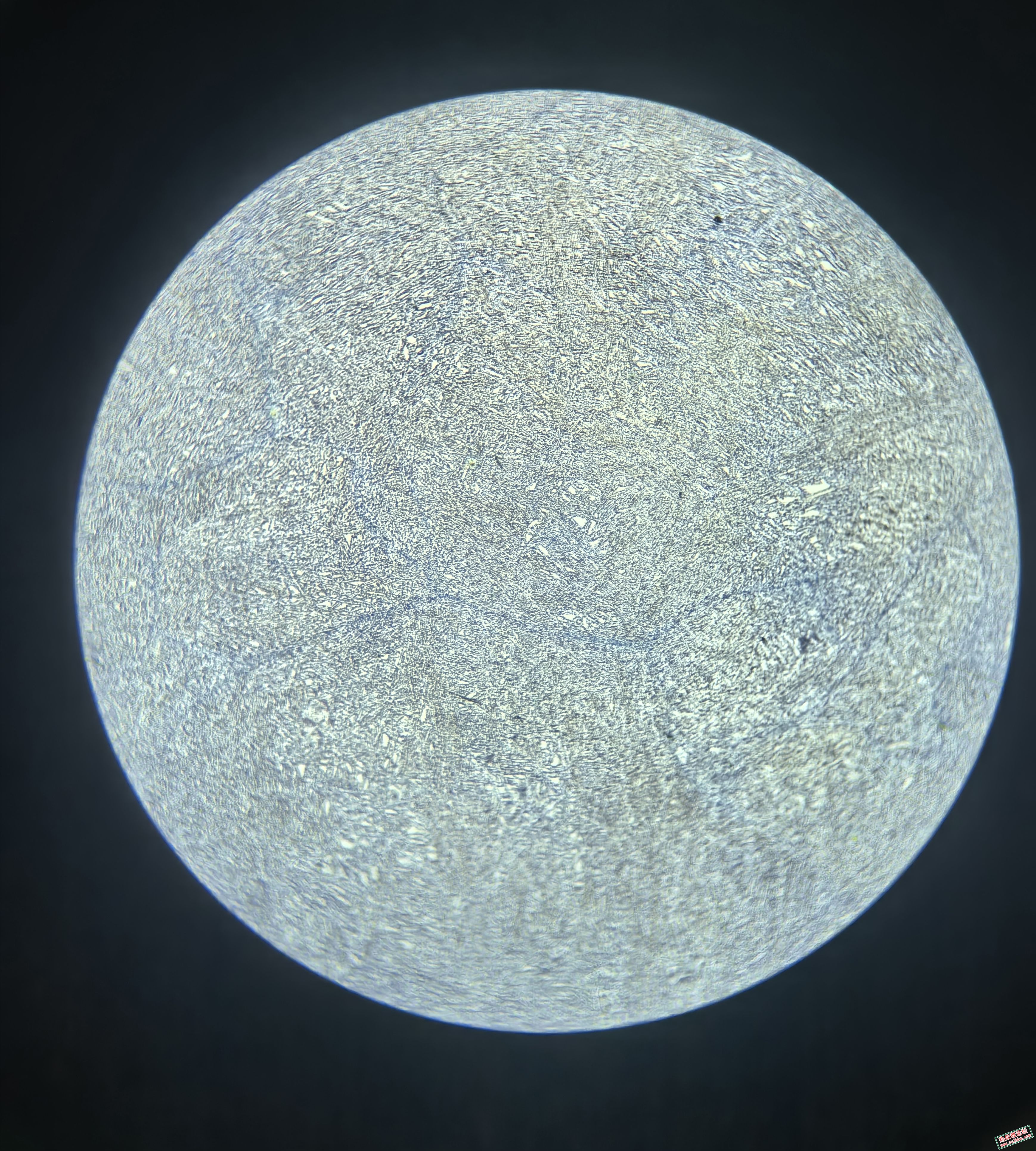

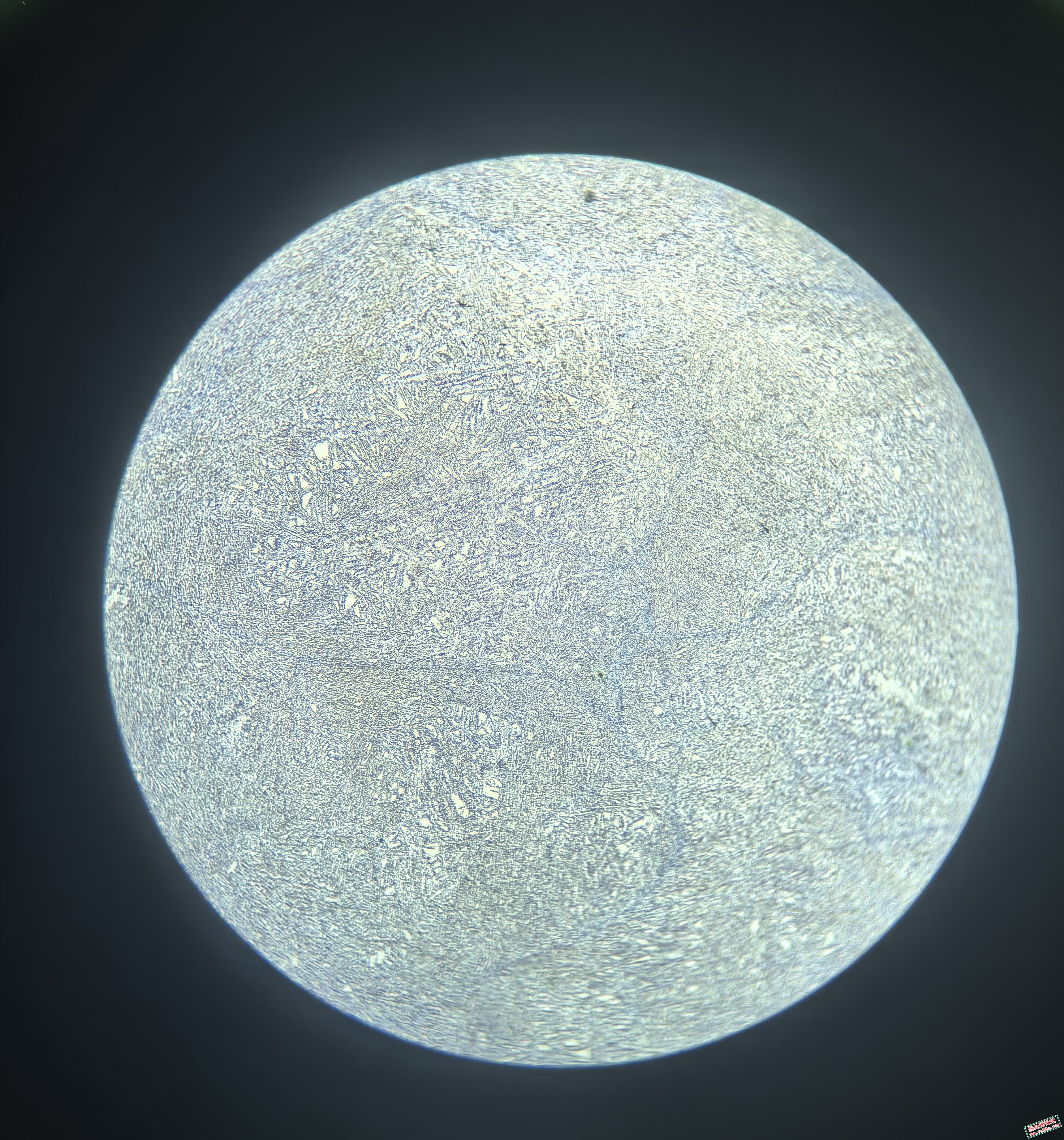

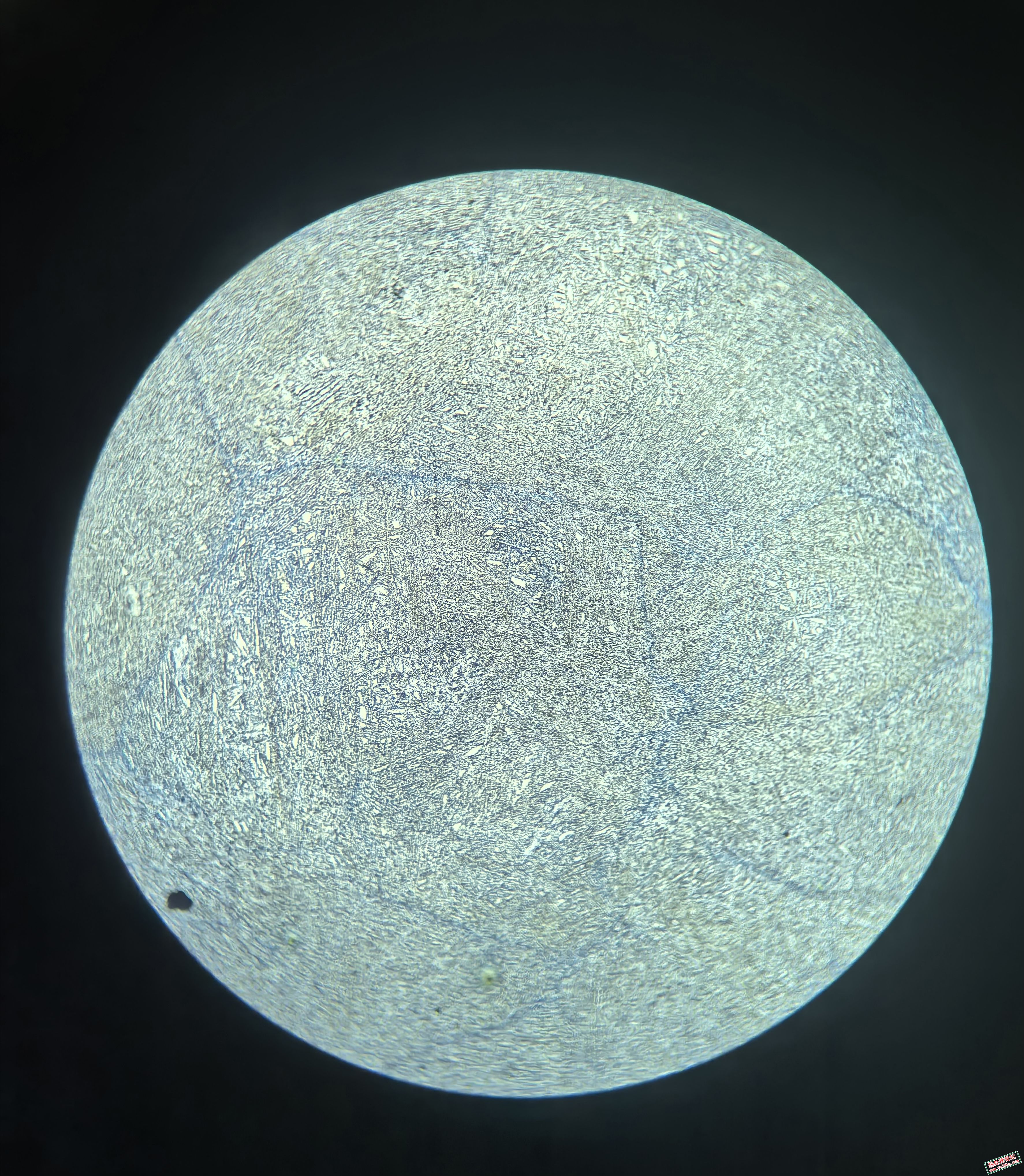

H13圆钢经球化退火后金相检测发现富集的碳化物组织，此现象是在那一个环节造成的，后续应该怎么调整工艺，求大神帮分析。

suda · 发表于 2026-7-25 11:01:20

网状碳化物分布在原奥氏体晶界上，说明是锻造问题，后面的球化退火是解决不了锻造的问题的。

看不见的奥氏体 · 发表于 2026-7-24 16:44:21

本帖最后由看不见的奥氏体于 2026-7-24 16:47 编辑

如果没有查错资料的话，H13的V含量高，V高的容易生成网碳，两种可能性，第一，退火时候低温太久了，碳进不去铁素体，第二，锻造的时候就有带状碳化物了。我个人觉得可能是第一种情况，因为有贝氏体，证明你可能中温保温时间太长了，也容易有网碳。如果我说的不对的话，后面有正确答案记得踢我一脚，谢谢好心人。

爱学习的Coco · 发表于 2026-7-27 09:23:47

原材料金相看了吗是不是原材料缺陷

		自动登录	找回密码
密码			免费注册

[求助] H13模具钢圆钢球化退火组织
