中频整形断裂

钢铁金相 · 发表于昨天 11:17

本帖最后由钢铁金相于 2026-8-13 11:03 编辑

40cr半轴，摩擦焊区域，中频之后整形时断裂（零件都没怎么变形，突然间就断了），断口都是这种带漩涡似的，以前没见过这种断口，为什么会形成漩涡呢？

晨光熹微yxq · 发表于昨天 13:16

扭断的？裂纹源在表面

钢铁金相 · 发表于昨天 13:19

晨光熹微yxq 发表于 2026-8-12 13:16
扭断的？裂纹源在表面

是冷校直时候断的

钢铁金相 · 发表于 10 小时前

钢铁金相发表于 2026-8-12 13:19
是冷校直时候断的

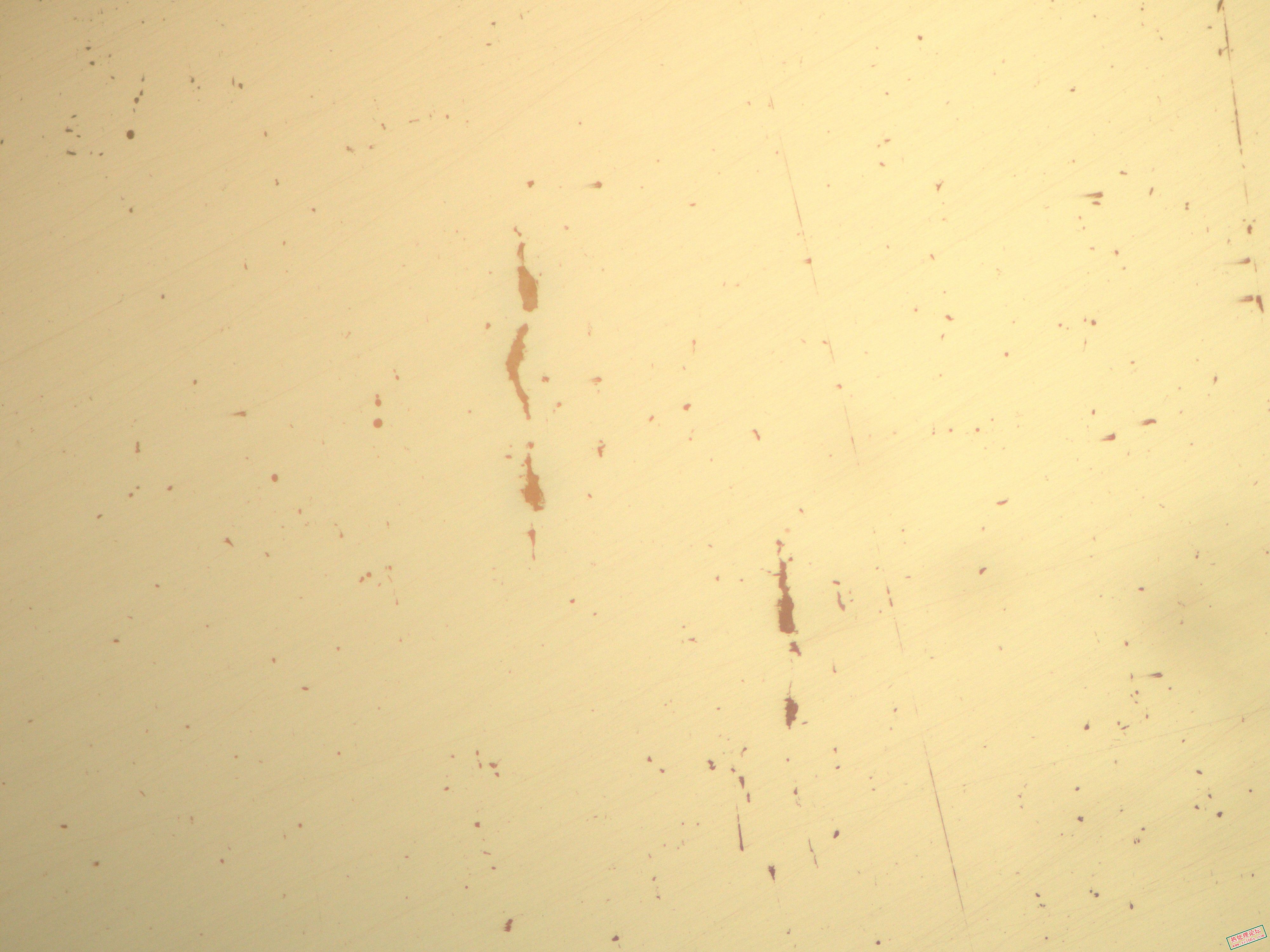

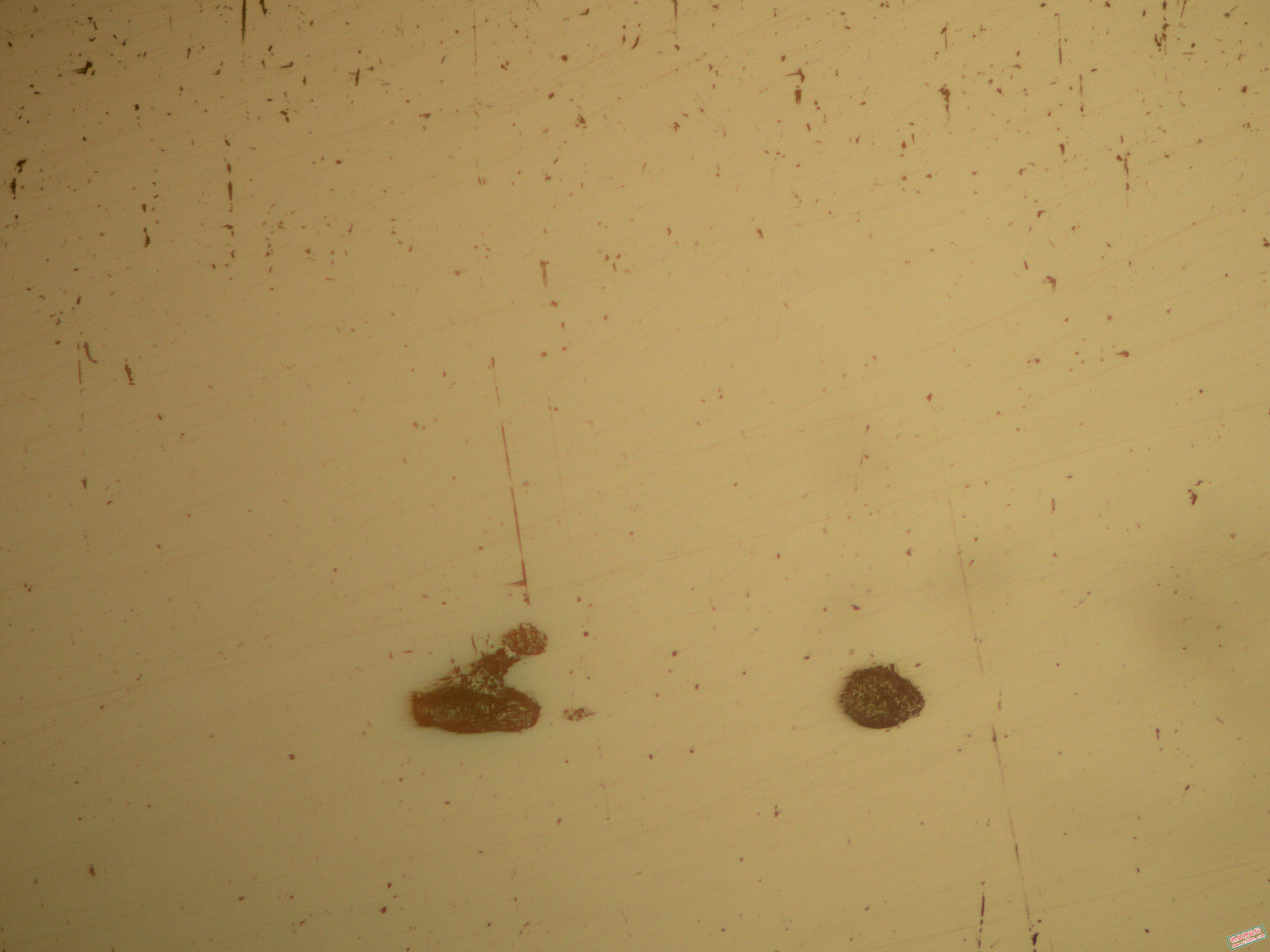

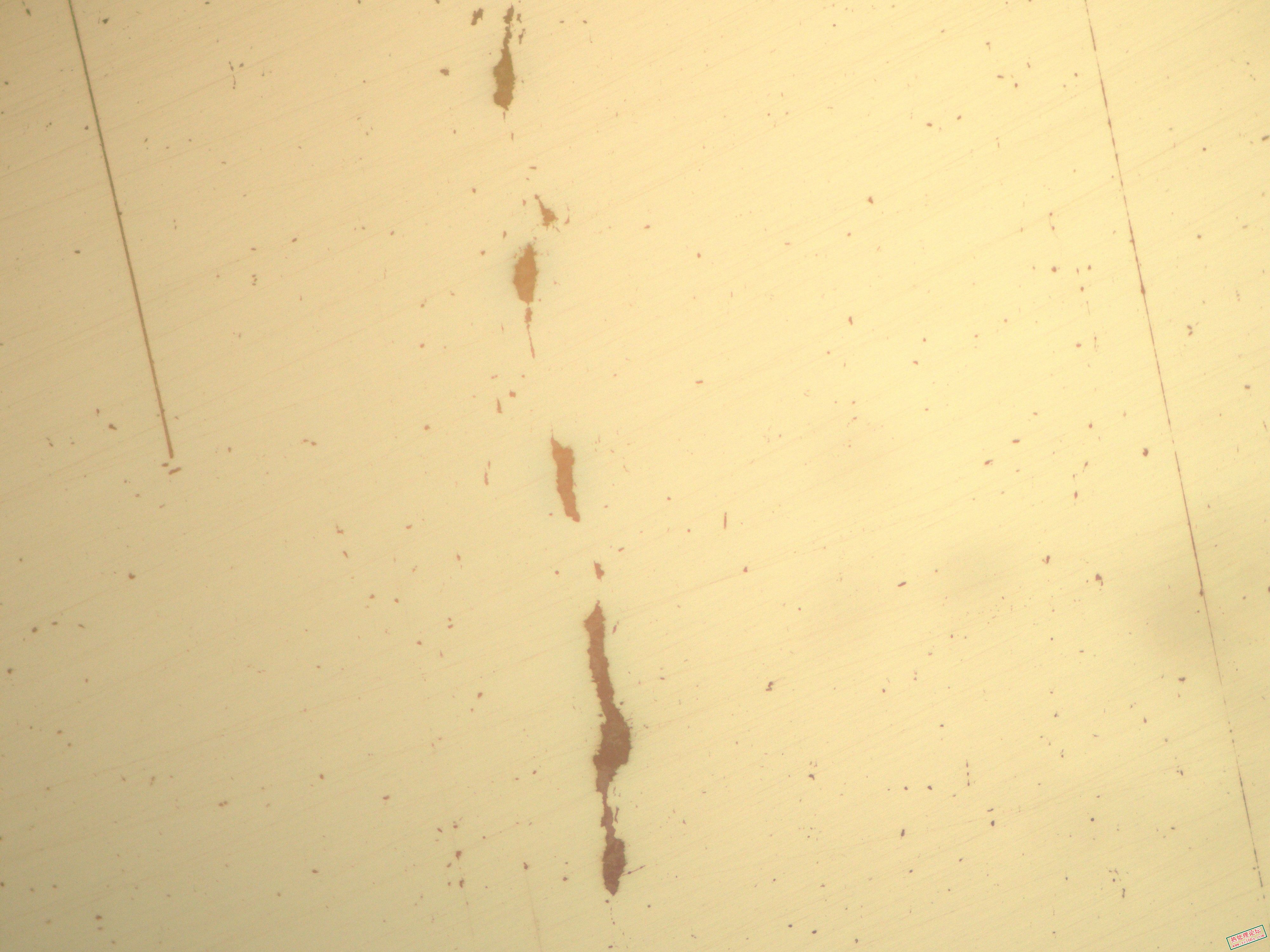

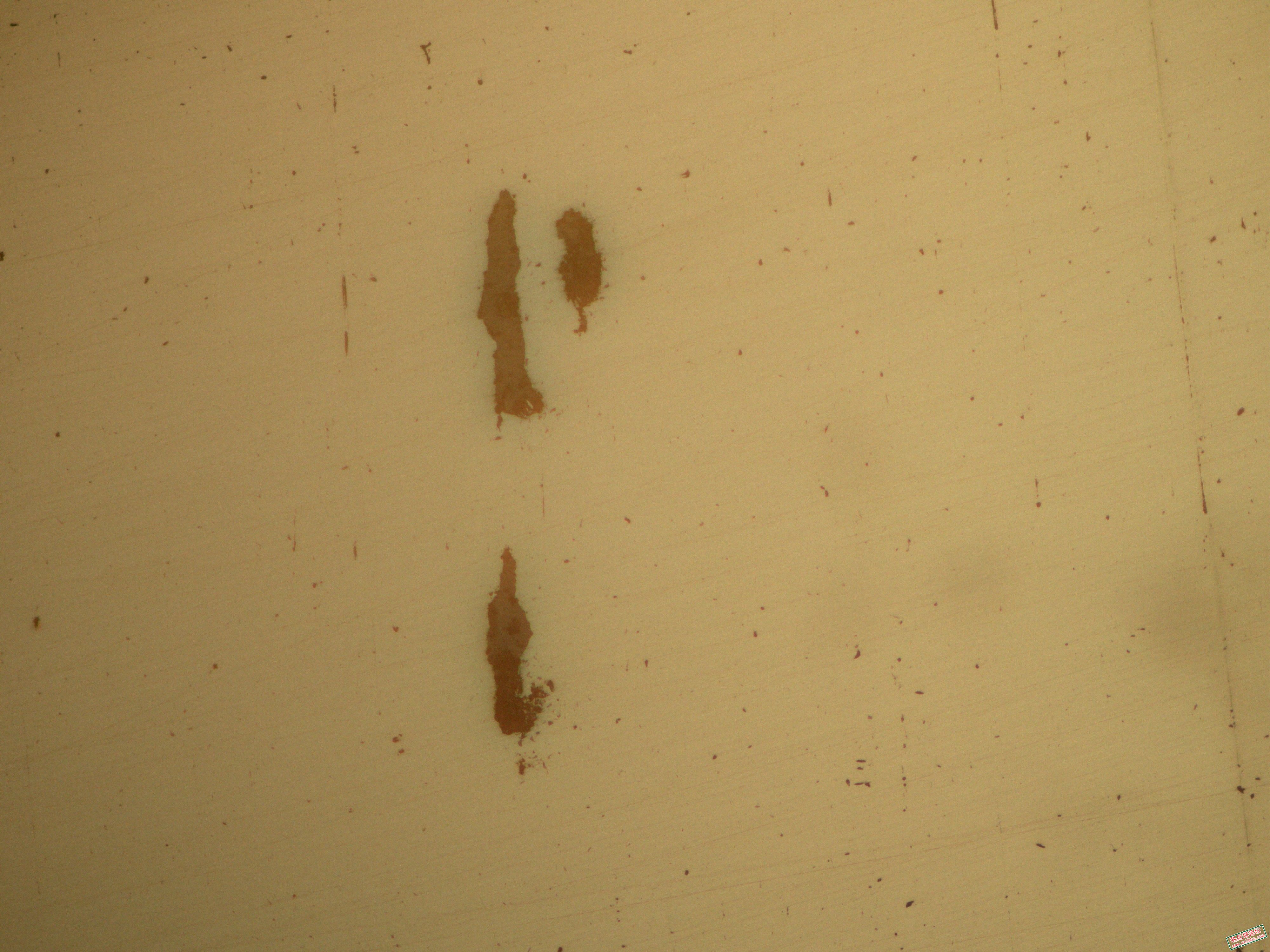

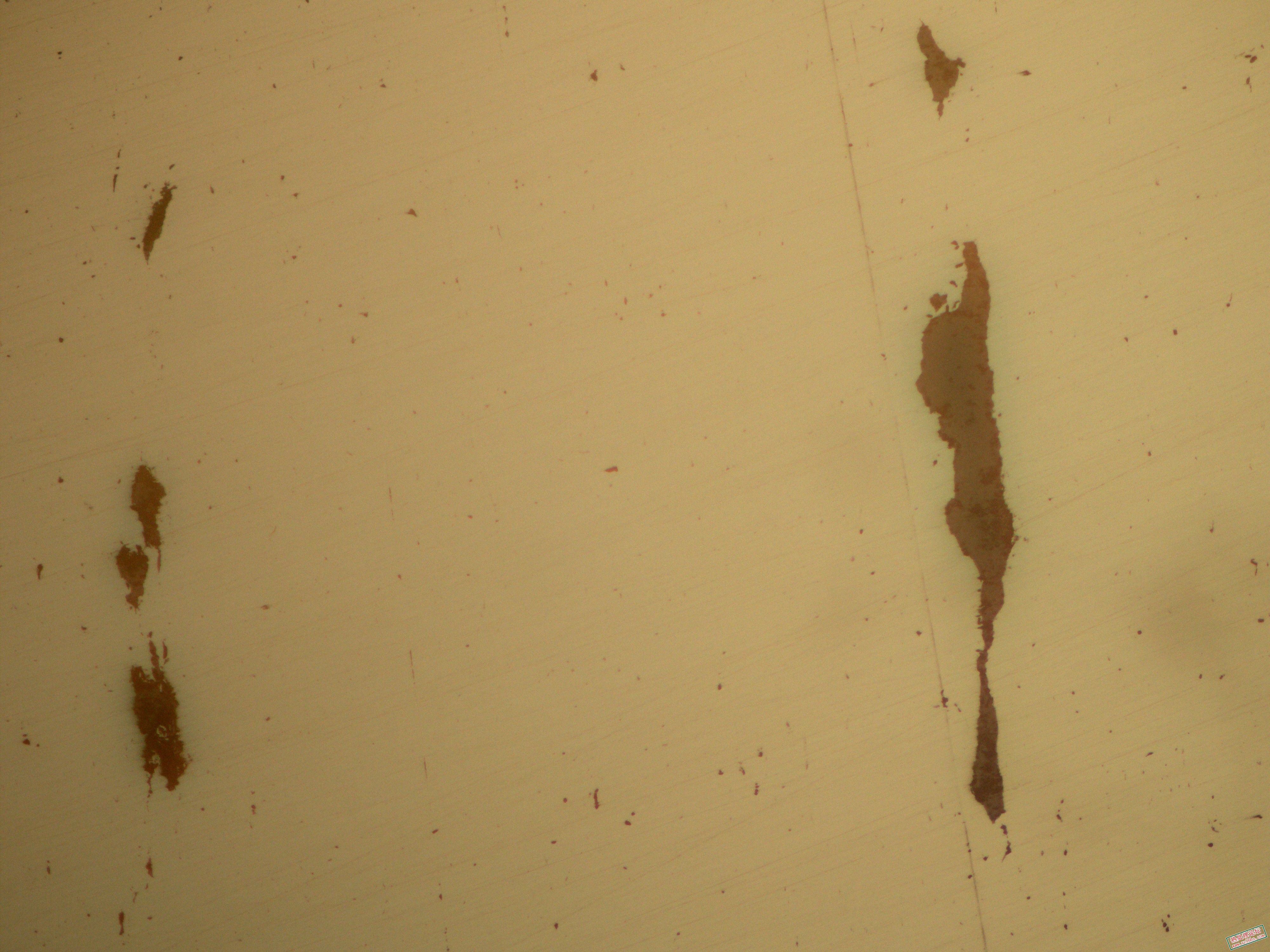

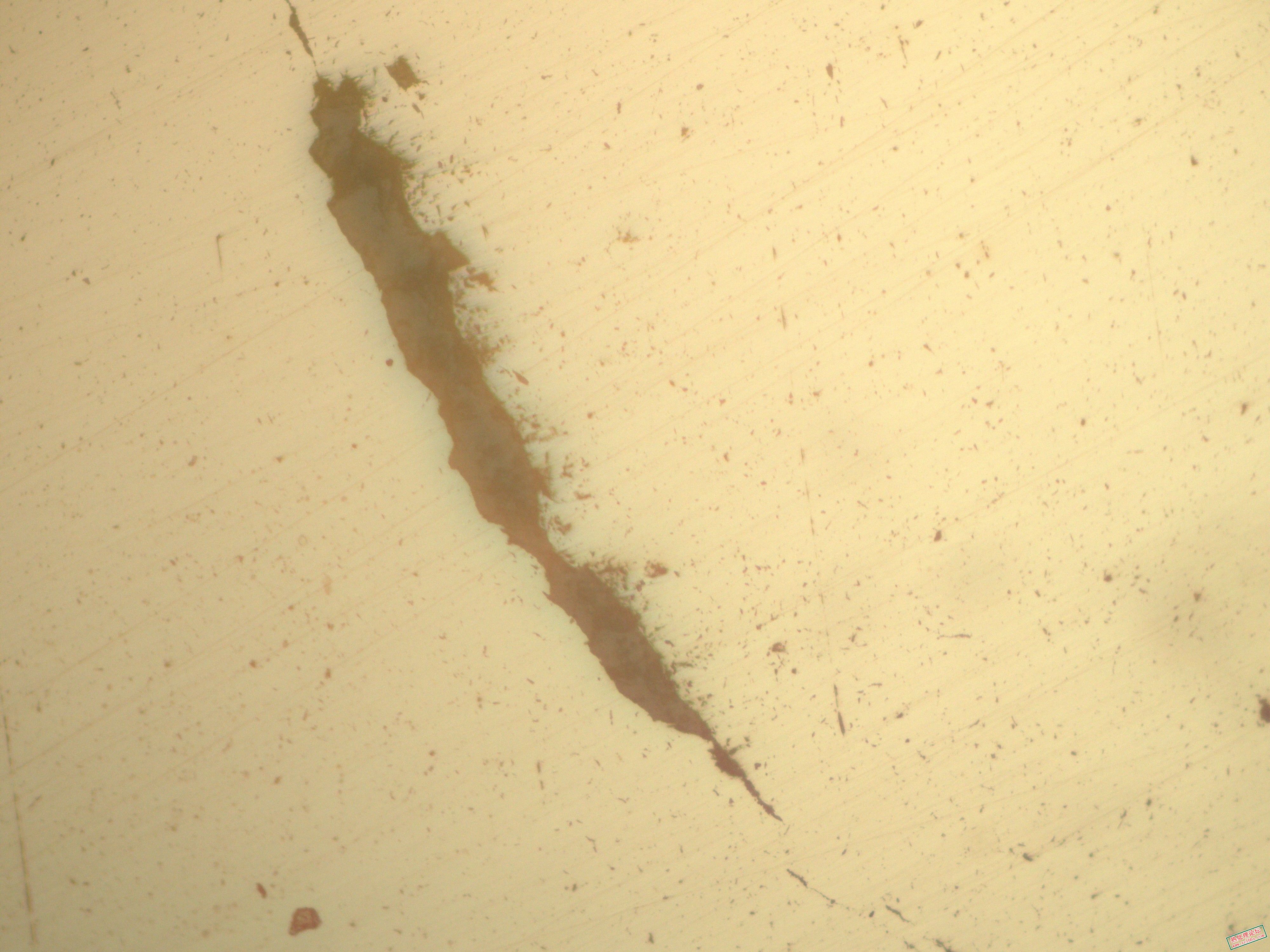

这些东西什么类型的夹杂物

钢铁金相 · 发表于 10 小时前

钢铁金相发表于 2026-8-13 09:35
这些东西什么类型的夹杂物

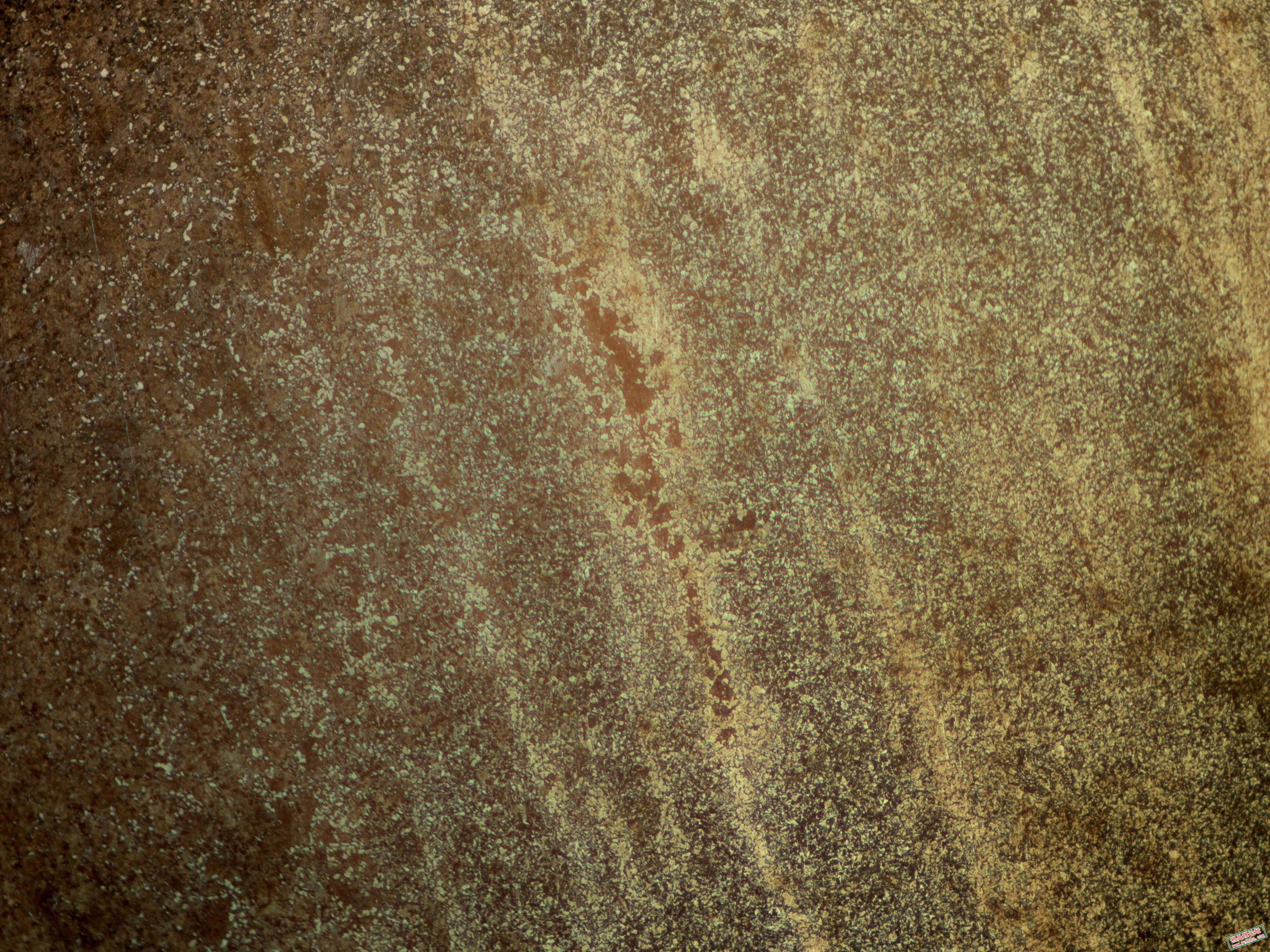

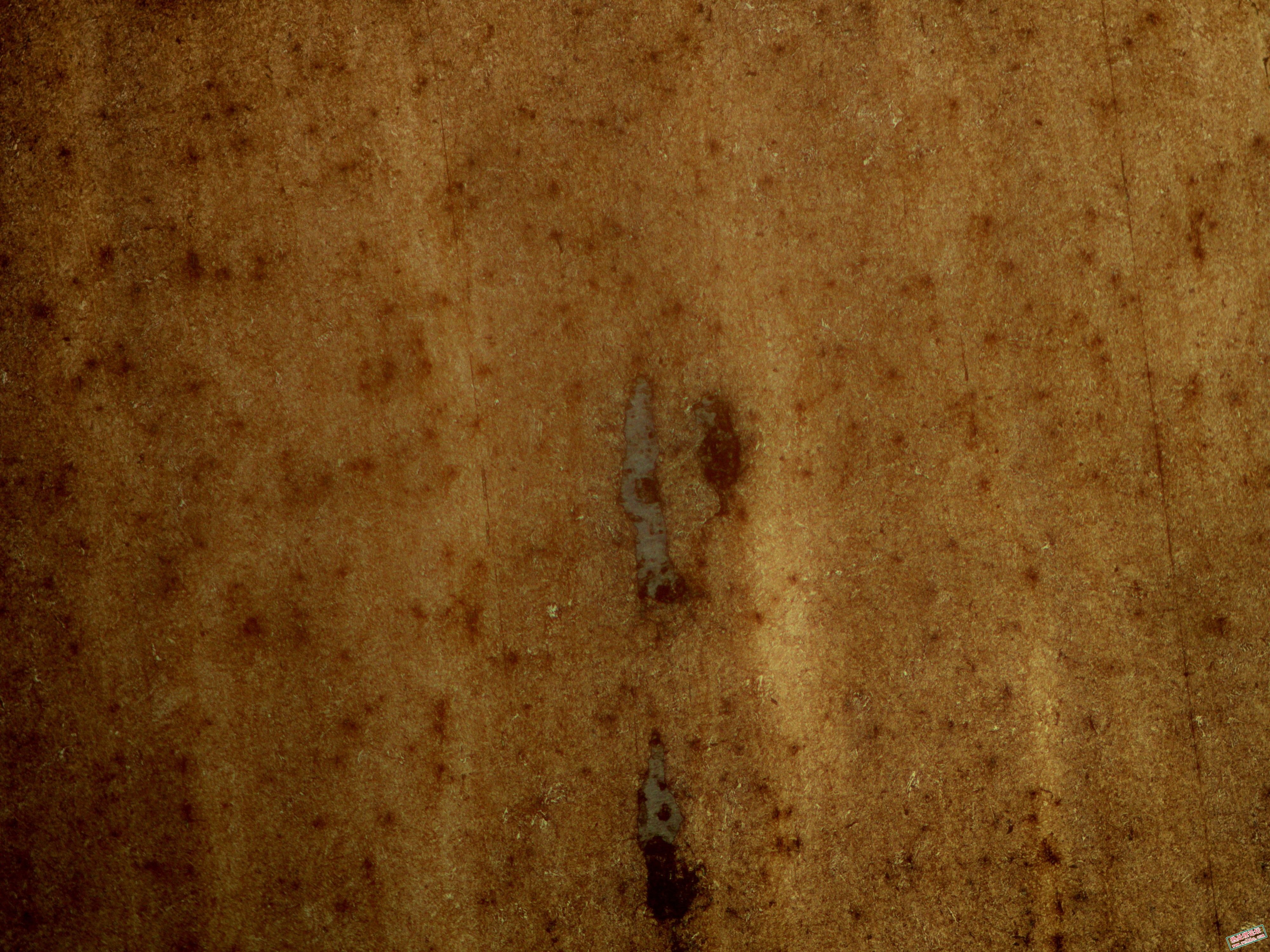

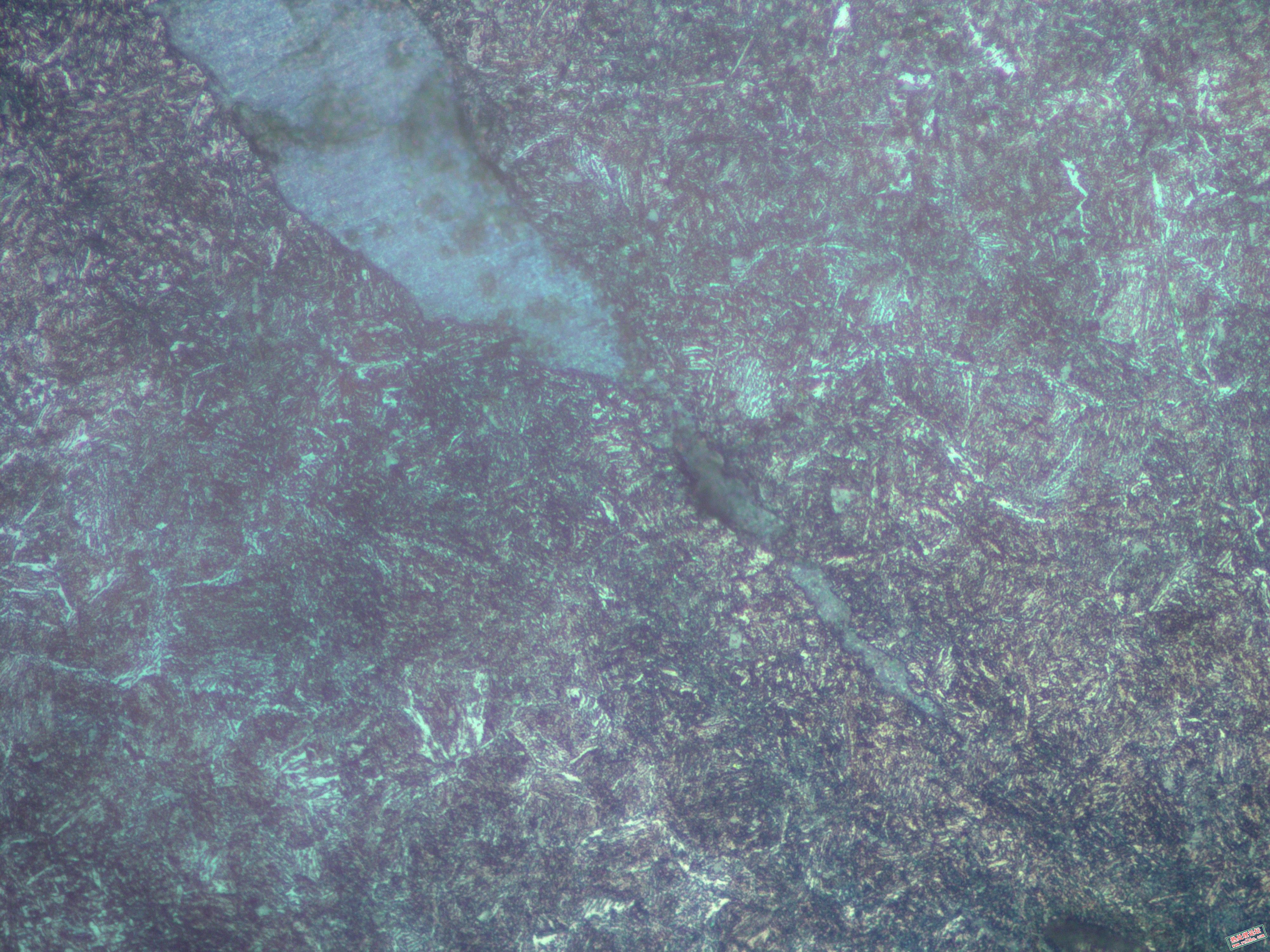

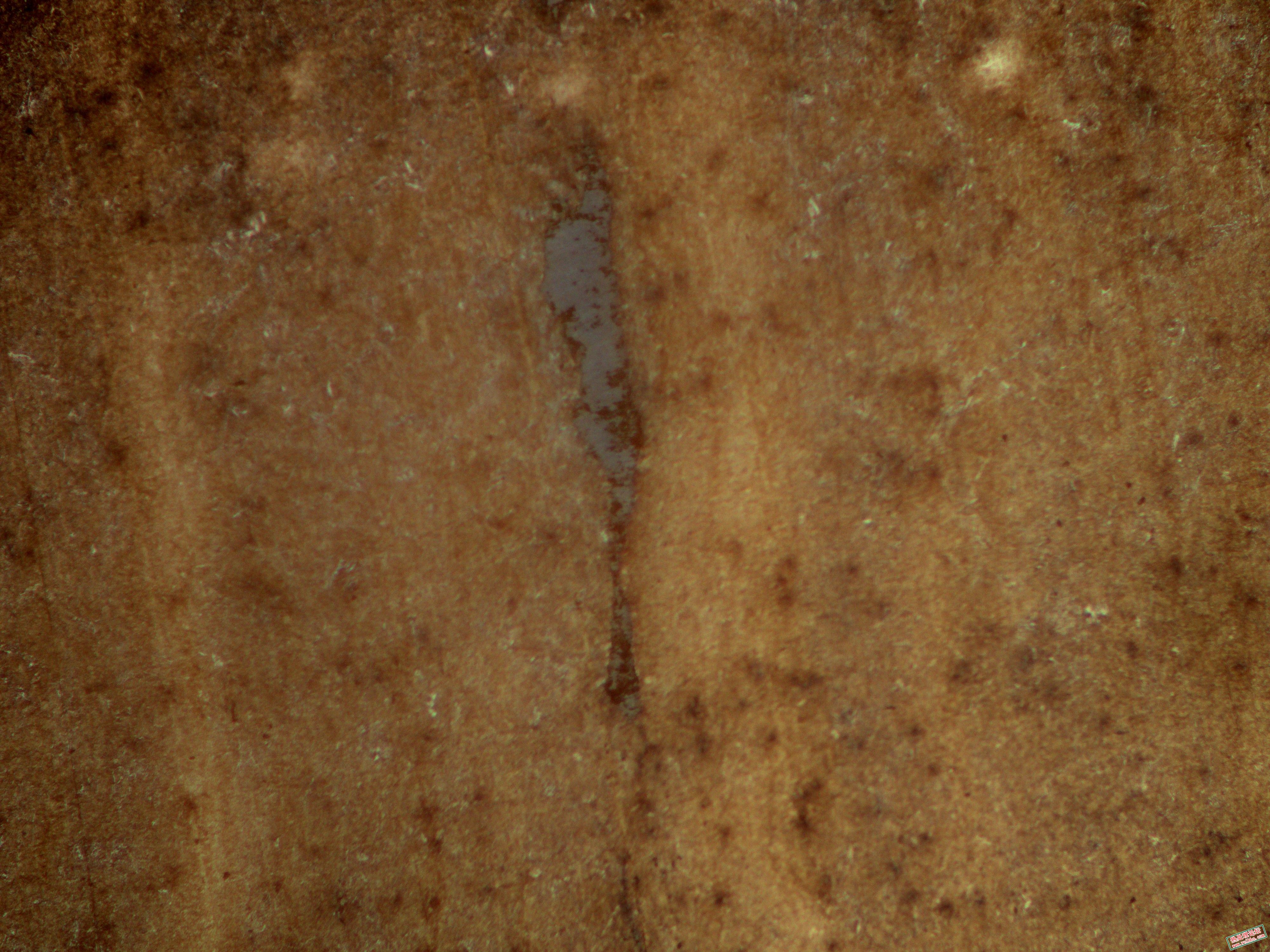

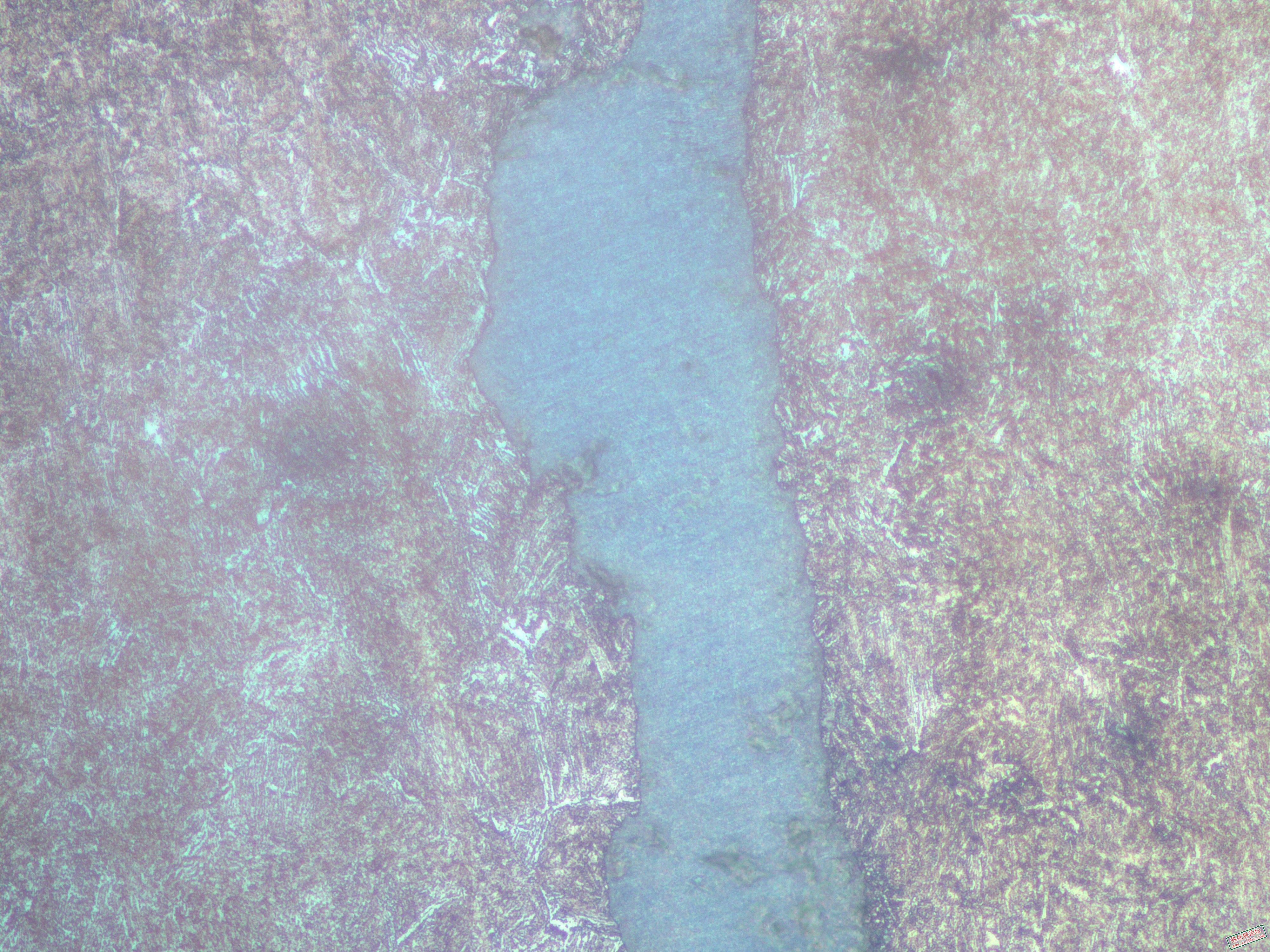

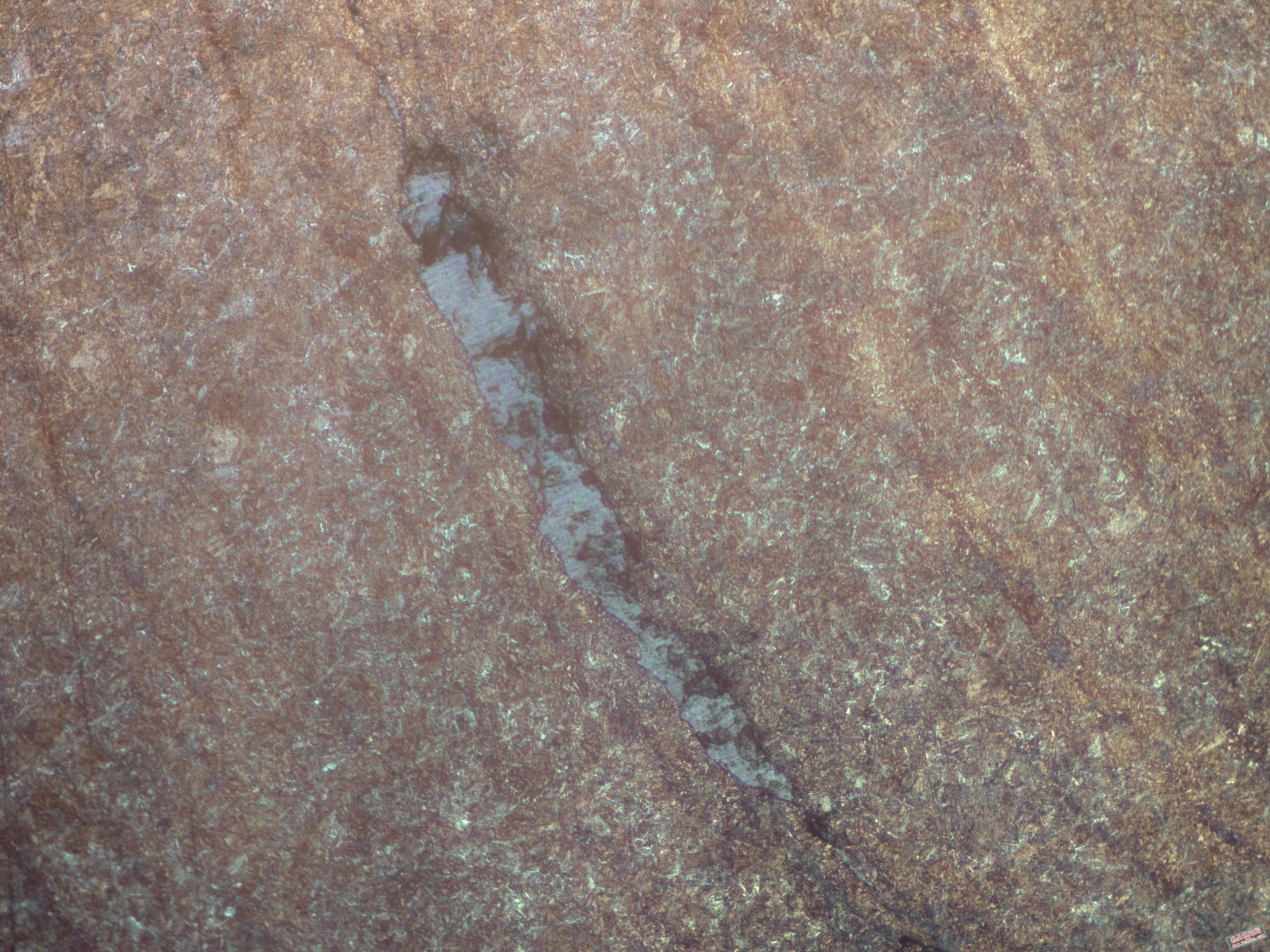

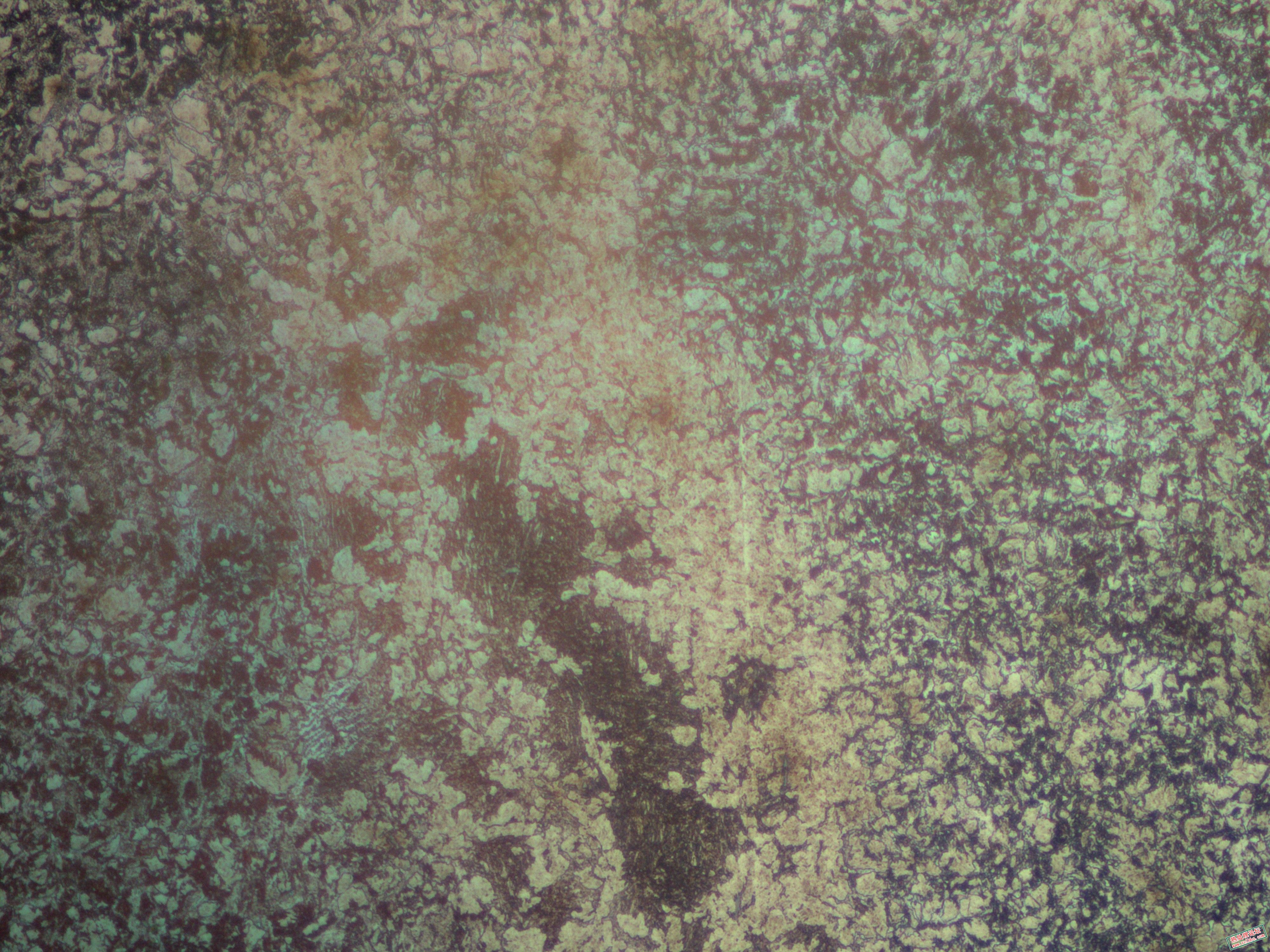

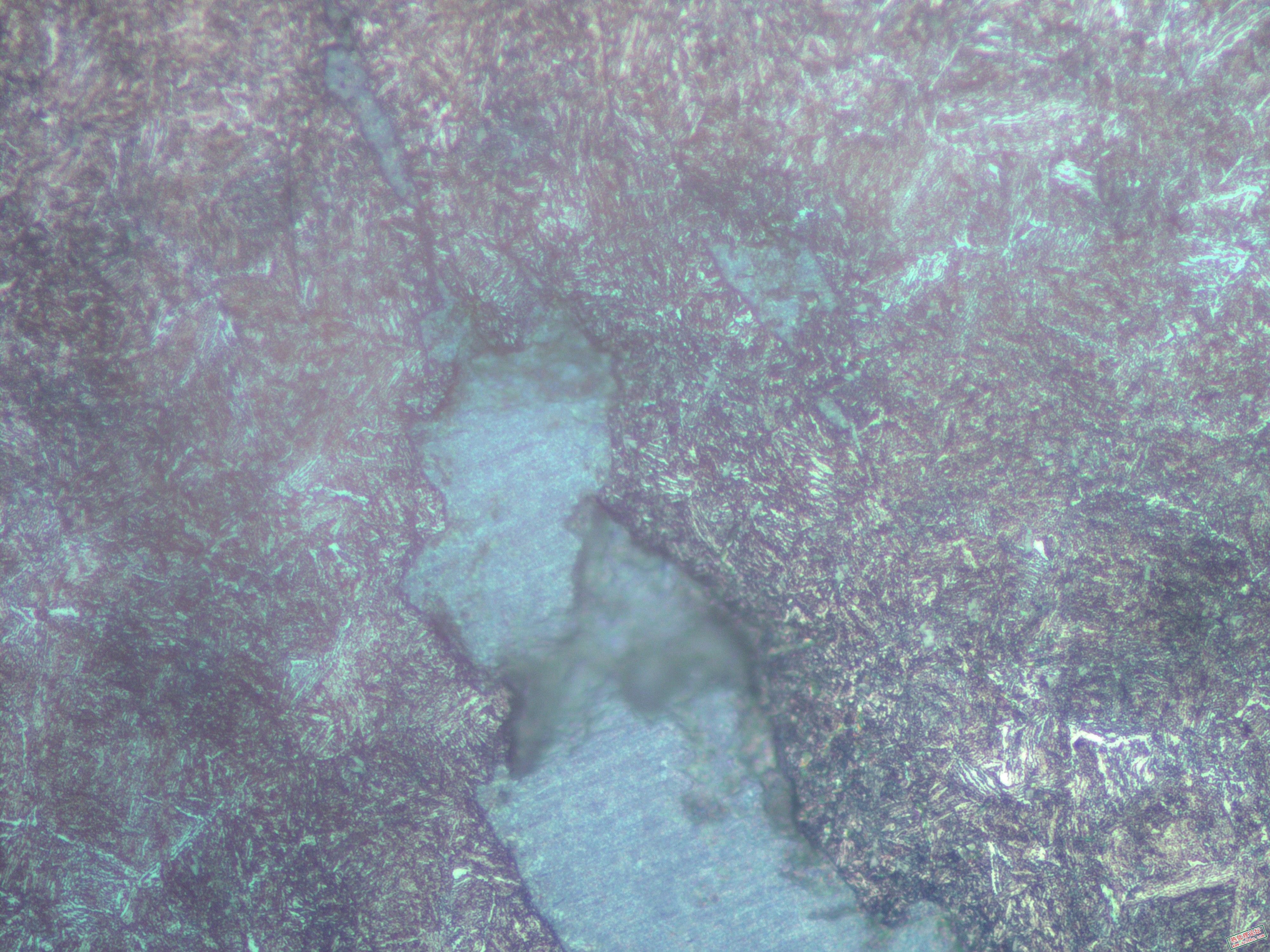

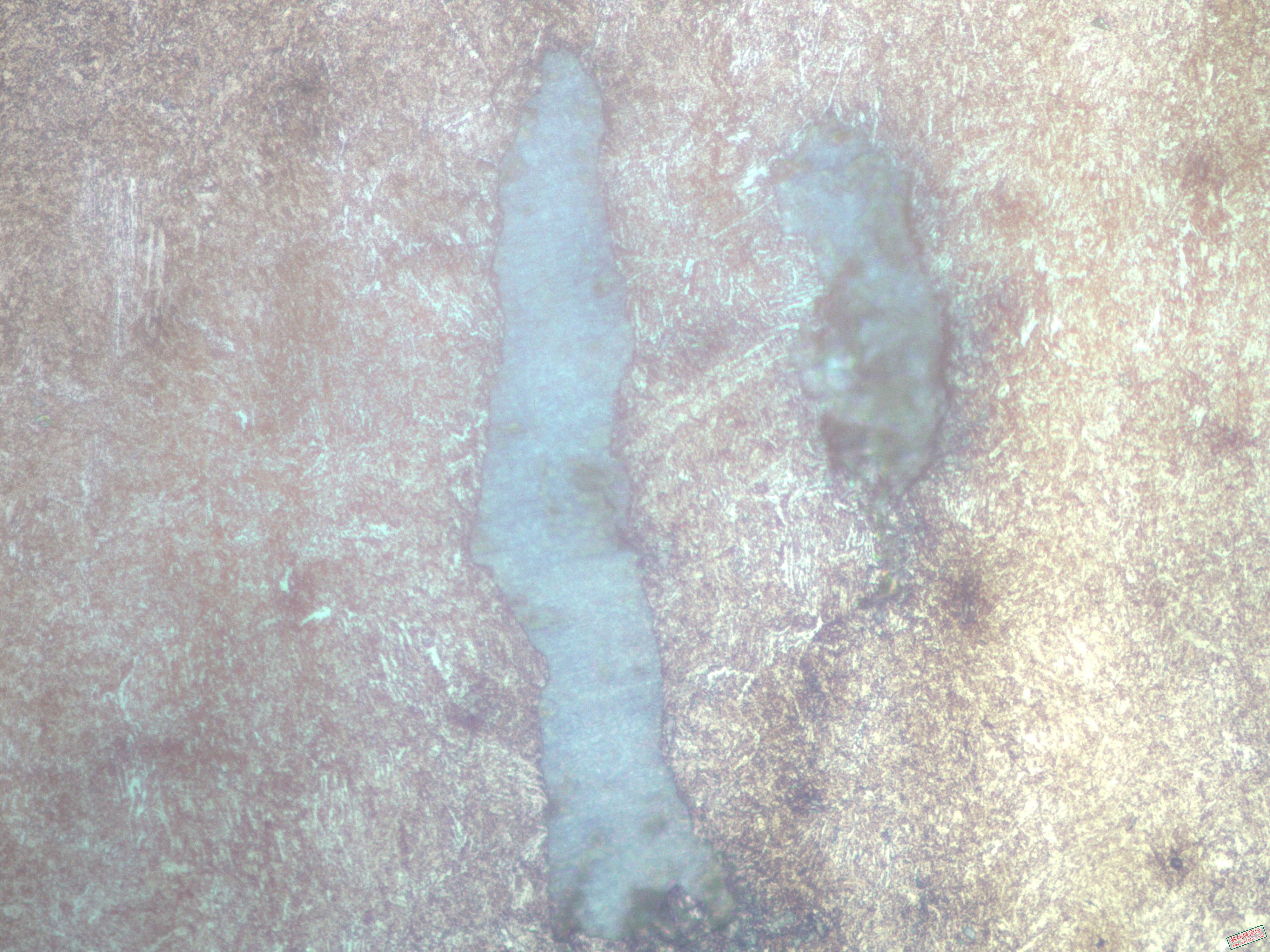

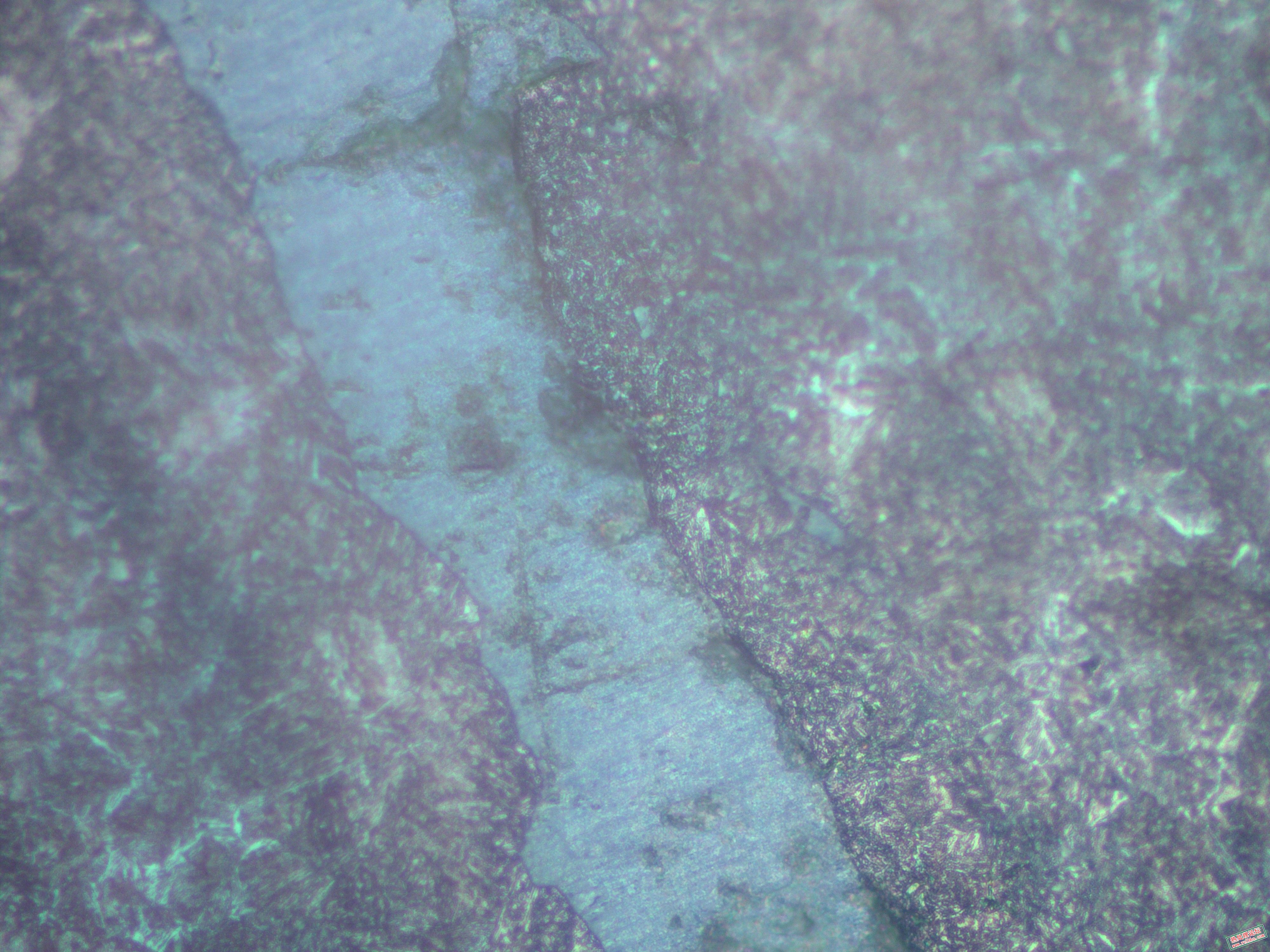

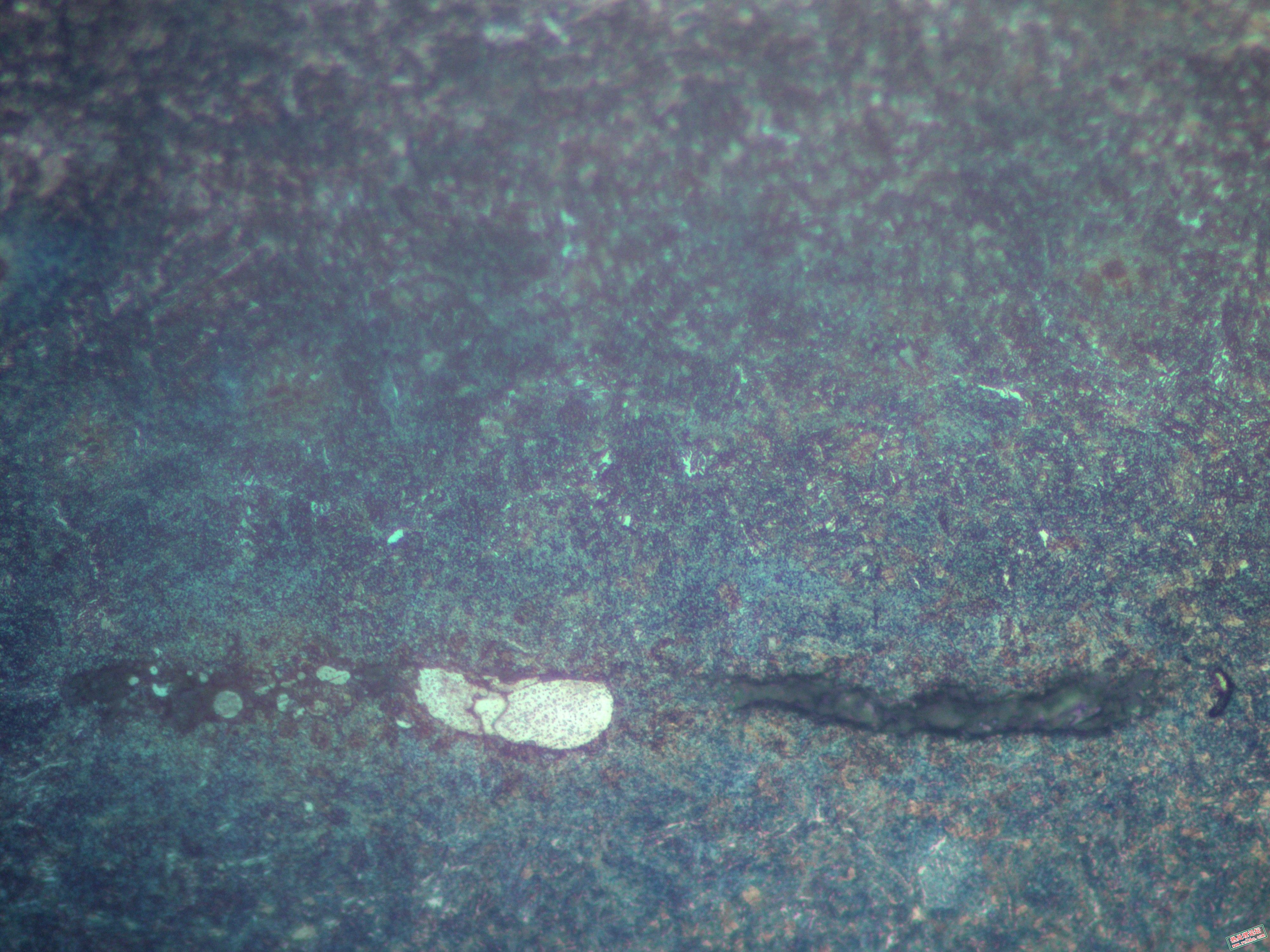

金相组织如图

钢铁金相 · 发表于 10 小时前

钢铁金相发表于 2026-8-13 09:38
金相组织如图

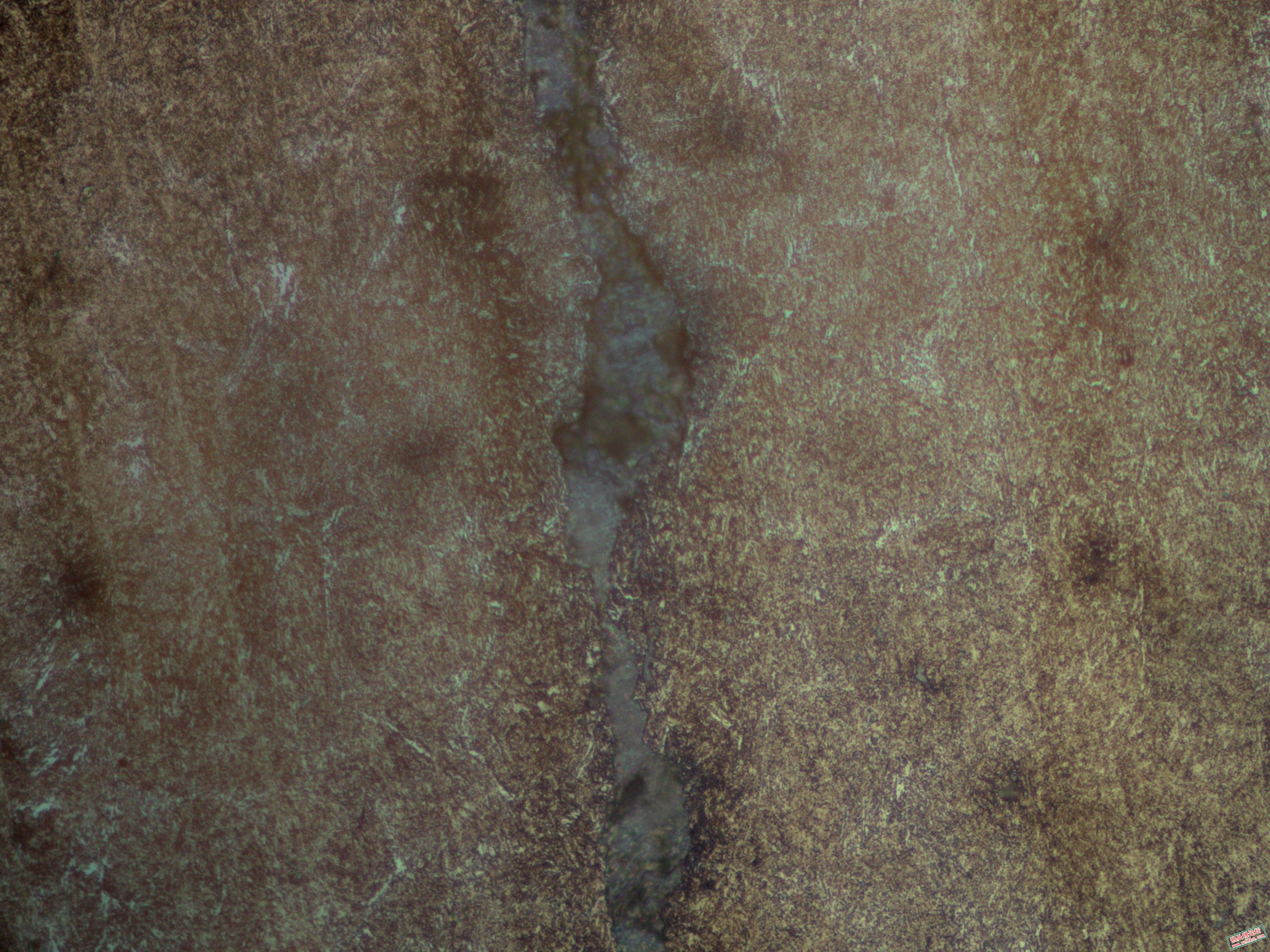

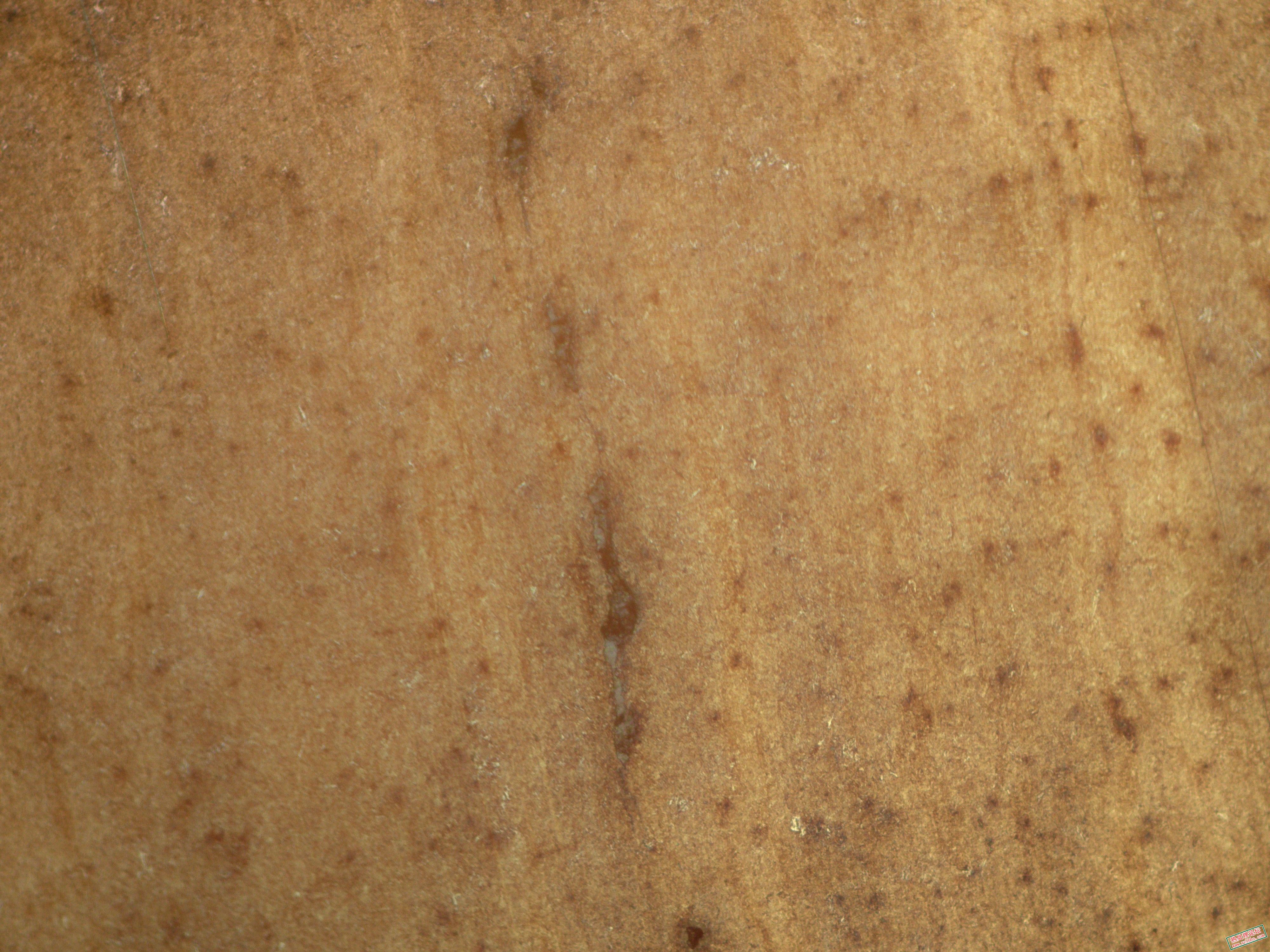

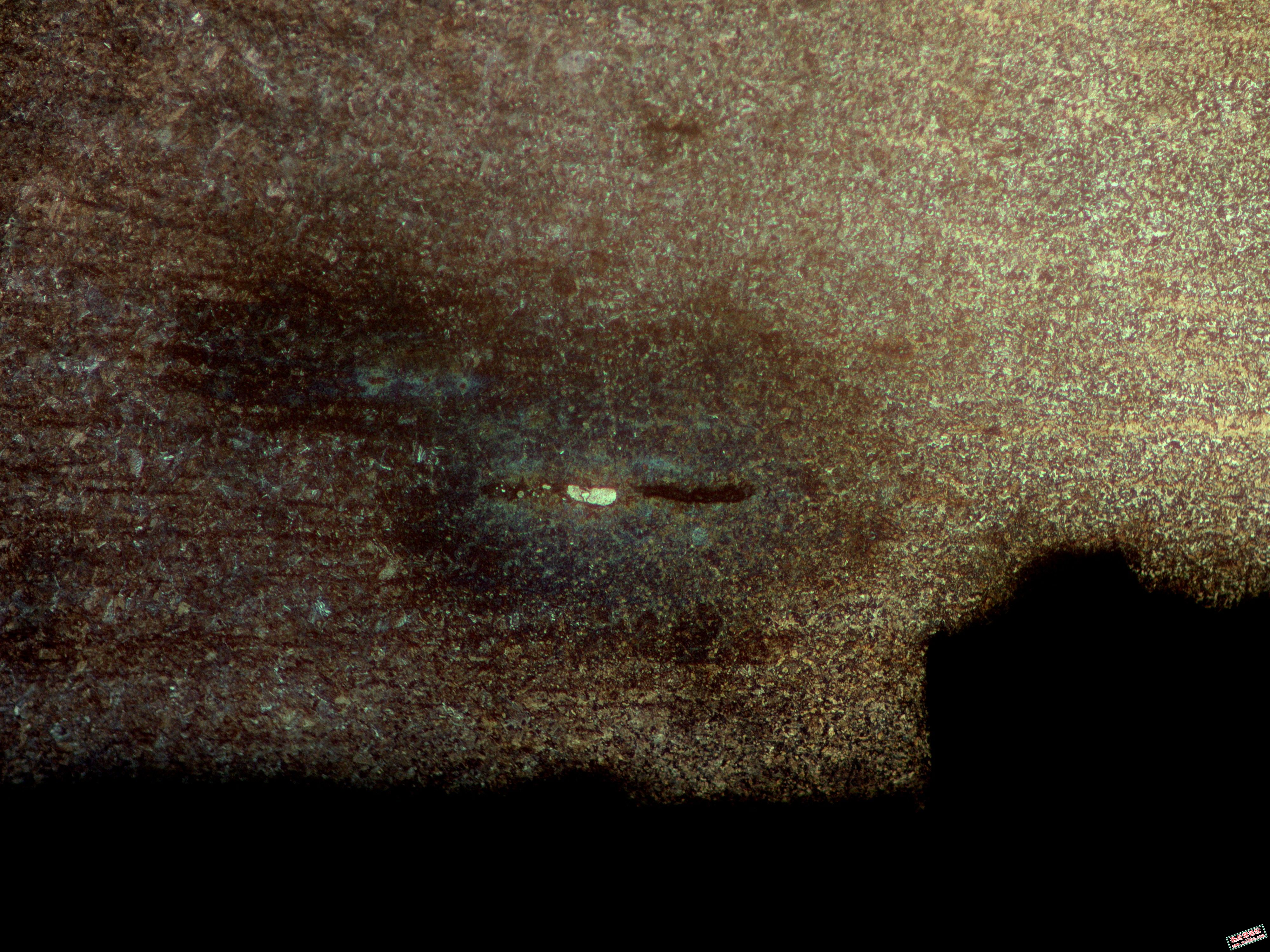

金相组织如图

hy0808hy · 发表于 9 小时前

纵向切一个看看焊缝的低倍和金相组织。

dflqmgl · 发表于 8 小时前

半轴不是圆棒下料，热锻法兰盘和花键吗，为何采用摩擦焊这种成形工艺？

suda · 发表于 8 小时前

螺旋状断口应该跟摩擦焊的工艺有关。

钢铁金相 · 发表于 7 小时前

dflqmgl 发表于 2026-8-13 11:52
半轴不是圆棒下料，热锻法兰盘和花键吗，为何采用摩擦焊这种成形工艺？

法兰是外购的

华驰机械热处理 · 发表于 6 小时前

会不会是摩擦焊温度不够没焊牢的原因

		自动登录	找回密码
密码			免费注册

[求助] 中频整形断裂
