钢管经过调质处理后矫直时管体开裂分析

czdrxiao

钢管经过调质处理后在进行矫直时其管体中间处出现开裂，开裂处呈纵向并具有一定的倾斜，长度约45-50cm；宏观观察其开裂的断口处存在还没有脱落的外翘皮，并取样做金相分析见图1、图2、图3、图4、图5、图6、图7（说明：图1至图5为整个裂纹，图6为腐蚀后裂纹两侧出现脱碳，图7为基体组织中发现带状的F）;
个人分析：
图1、为折叠裂纹；
图2、为裂纹的扩展；
图3、图4、为扩展裂纹及夹杂物；
图5、裂纹的尾部夹杂物；
图6、裂纹两侧发现脱碳层；
图7、腐蚀后发现若干条“白带”放大500倍为带状的F；
结果分析：
由于该支管材没有经过调质热处理之前已经存在折叠微小裂纹，经过高温加热后原始裂纹两侧出现脱碳（见图6），裂纹受高温加热的影响并进一步扩展，并且扩展裂纹的两侧发现一定的夹杂物；此外，裂纹的扩展与夹杂物破坏了金属基体的连续性，致使钢管在进行矫直时在外界较大的应力作用下，裂纹及夹杂物与钢管基体界面处产生强大的应力集中致使出现开裂。
注：图7是在基体组织中发现若干条带状的F，怀疑成份偏析所引起；
以上所述纯属个人拙见还请诸位多多参与给予指正与帮助！为感！
图1、折叠裂纹  100X

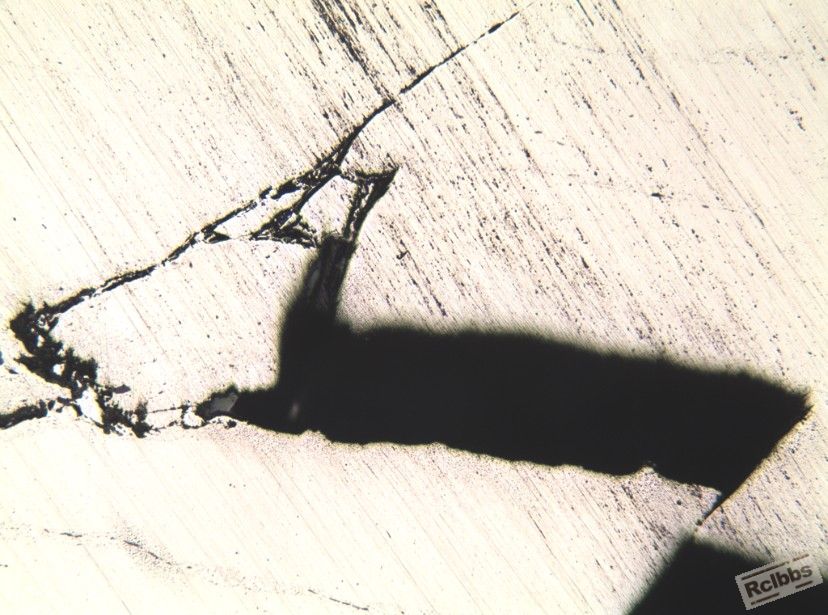

图2、裂纹扩展 100X

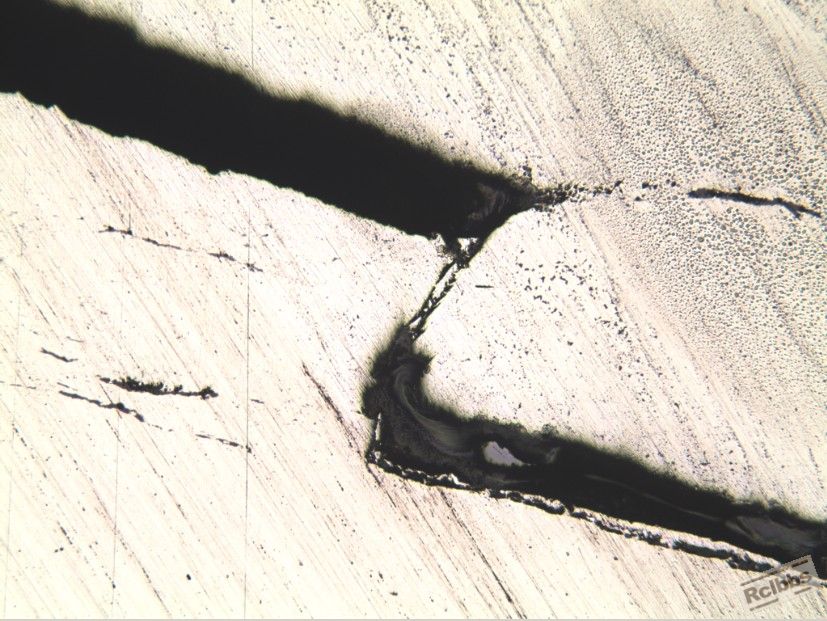

图3、扩展裂纹及夹杂物 100X

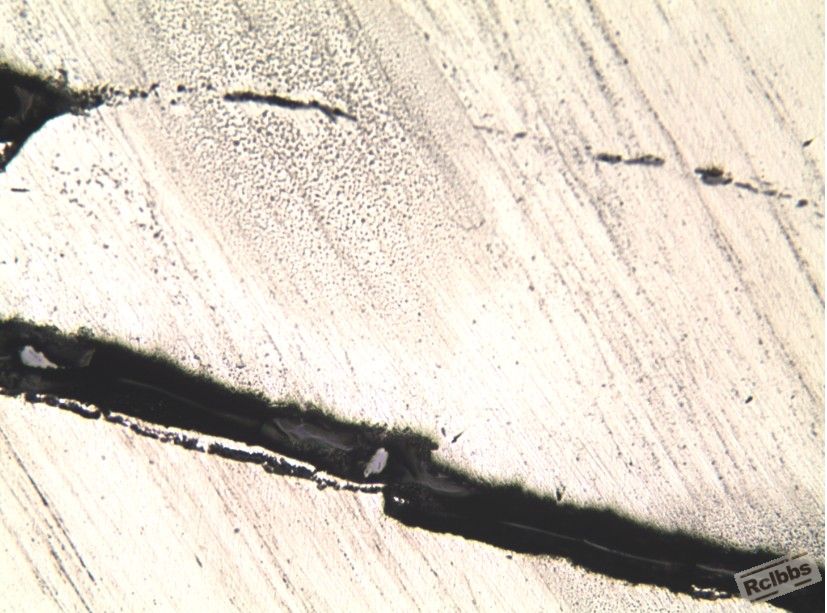

图4、扩展裂纹及夹杂物 100X

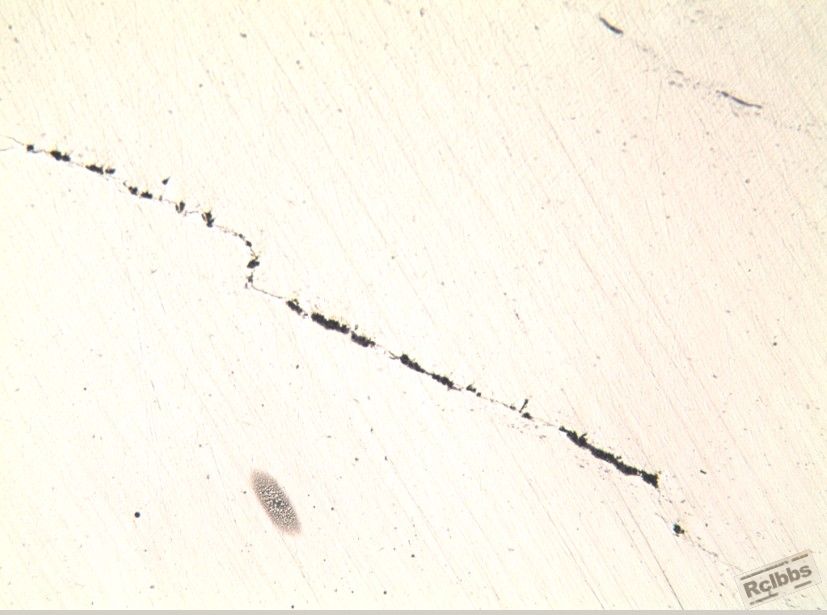

图5、裂纹尾部夹杂物 100X

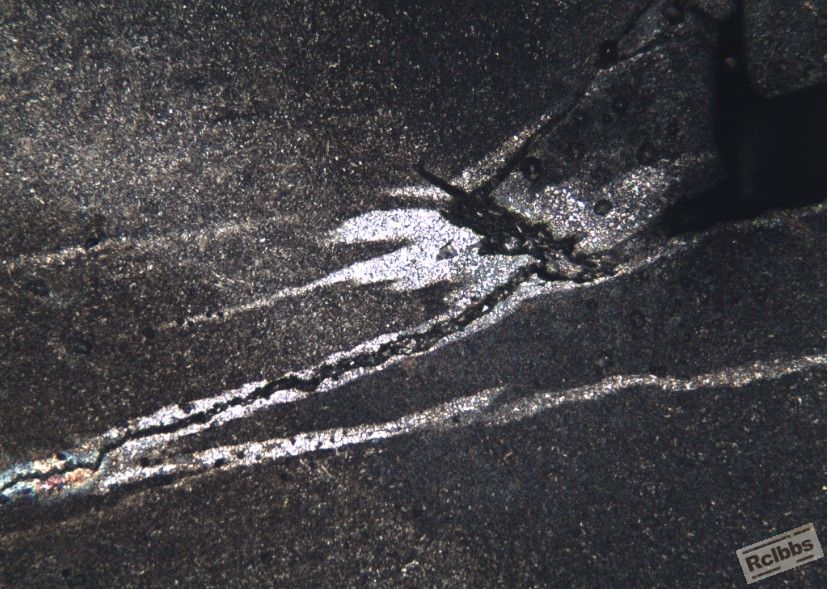

图6、裂纹两侧脱碳 100X

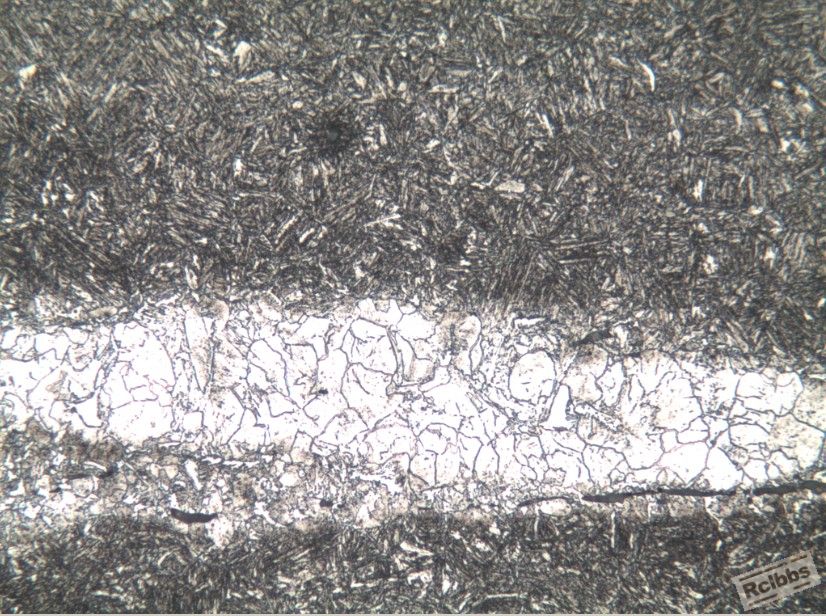

图7、腐蚀后出现“白带”疑似成份偏析 500X

ssssdddd

      管体开裂非校正开裂  而是调质前就存在夹杂暴露开裂.

czdrxiao

ssssdddd 发表于 2011-8-18 11:22


登录/注册后可看大图

管体开裂非校正开裂  而是调质前就存在夹杂暴露开裂.

出炉之后没有发现开裂，但是经过矫直至冷床后才出现开裂。

ssssdddd

ssssdddd 发表于 2011-8-18 11:22

        回复1    管体开裂非校正开裂  而是调质前就存在夹杂暴露开裂.


            炉之后没有发现开裂，但是经过矫直至冷床后才出现开裂。


       回复 2    图6  裂纹两侧脱碳是校正出耒的吗?校正只扩大缺陷.

heat10

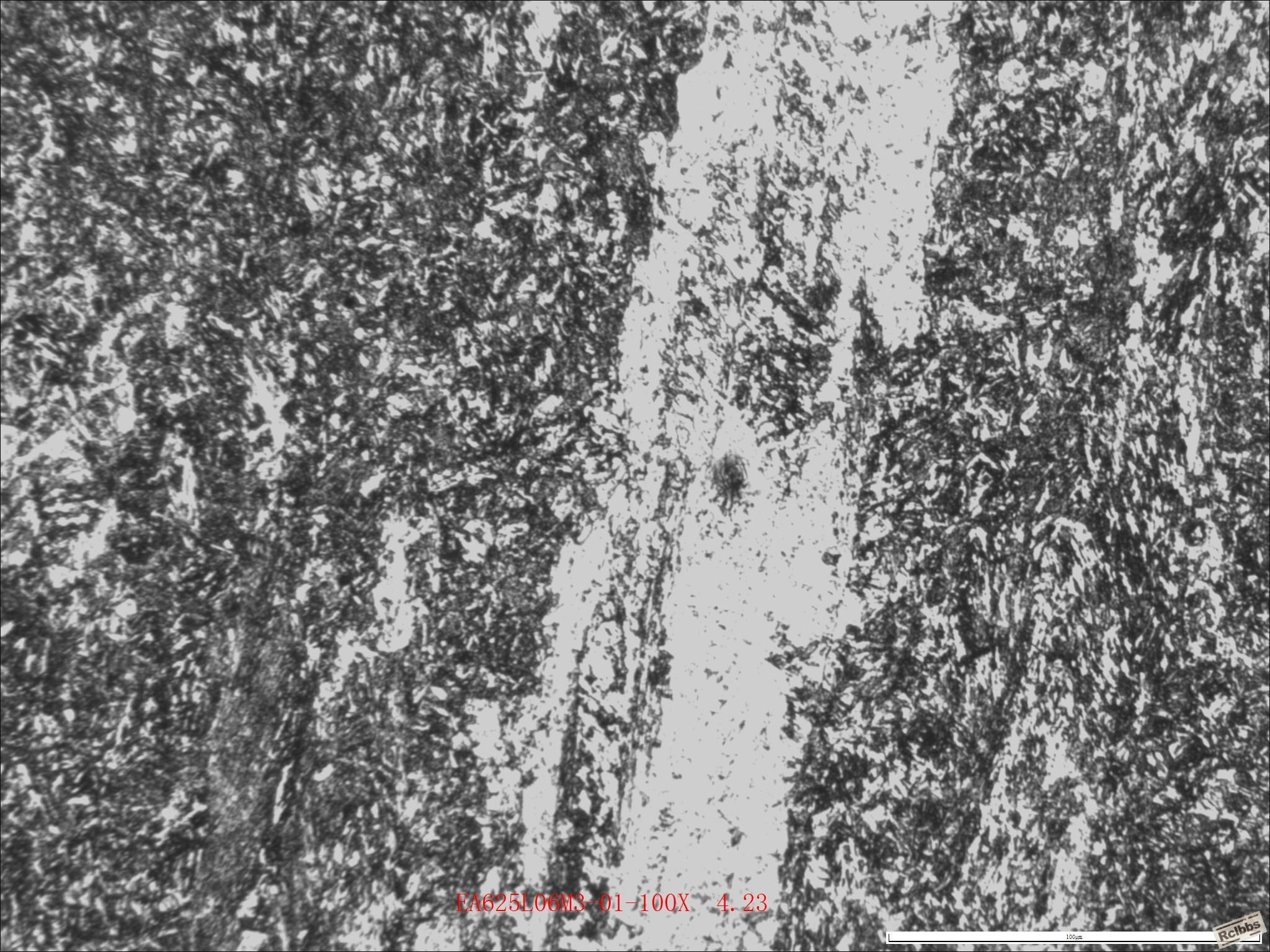

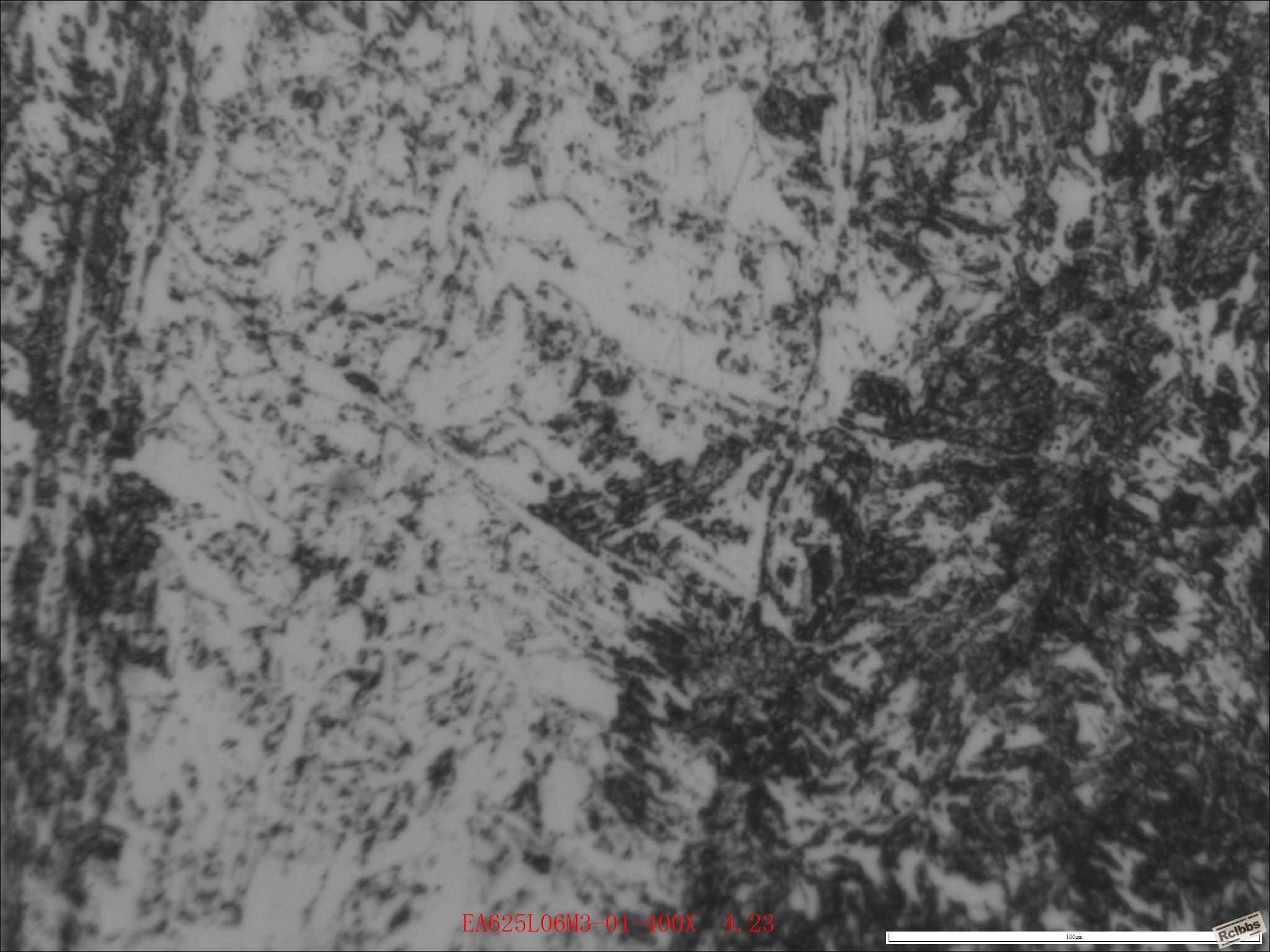

我们未经调质的原料中出现了与图7类似的白色组织，但是又有区别。这两种组织一样吗？将图片上传，请指点！！

ssssdddd

可能原材料带状较严重  在原材料上重新取样 检验带状   偏析(在白区与黑区分别做成份含量)

工部侍郎

偏析啊 或者有夹杂物！

liuhui2012

我们单位也出现这个裂纹，也是出现脱碳。。探索中。。。

shilezhi

回火后的冷却方式是什么方式？会不会有应力
