失效及缺陷组织照片

任性的风 · 发表于 2014-10-23 17:42:07

很全面的一个缺陷分析帖子，宝贵经验，值得收藏。

leomet · 发表于 2014-10-23 18:37:37

本帖最后由 leomet 于 2014-12-12 12:24 编辑

more-

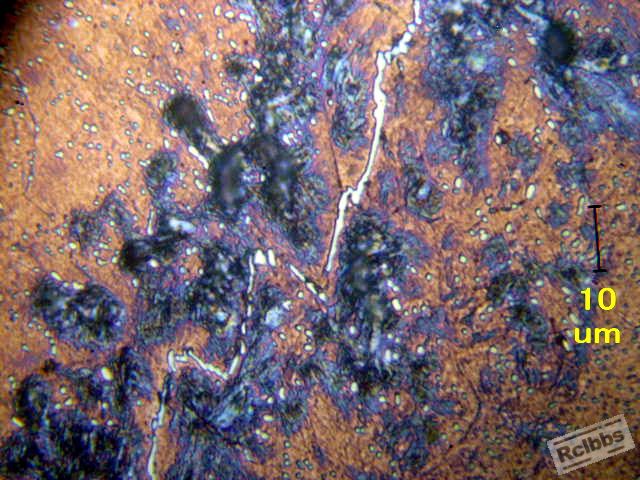

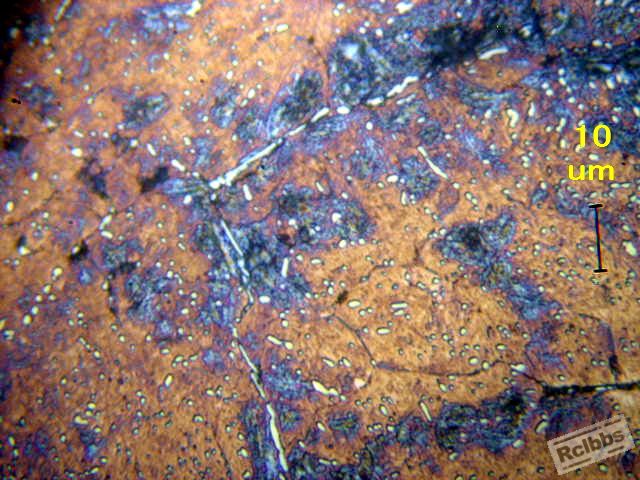

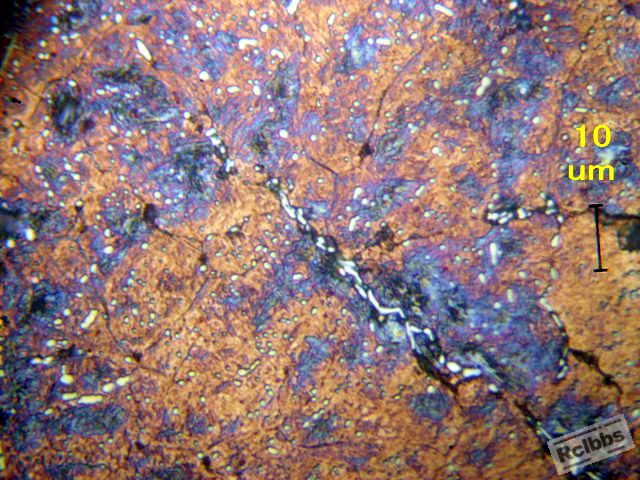

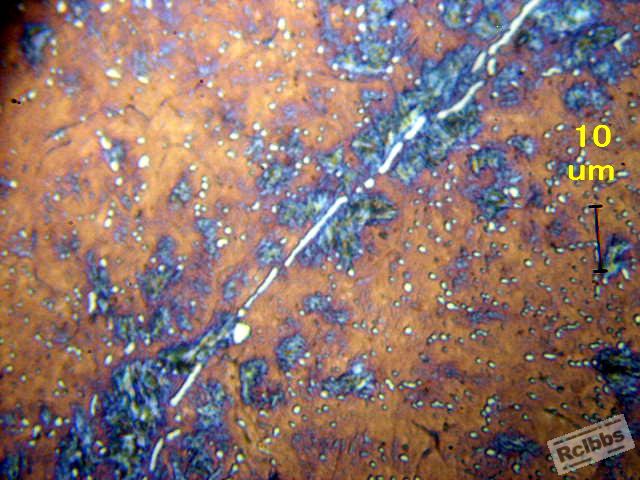

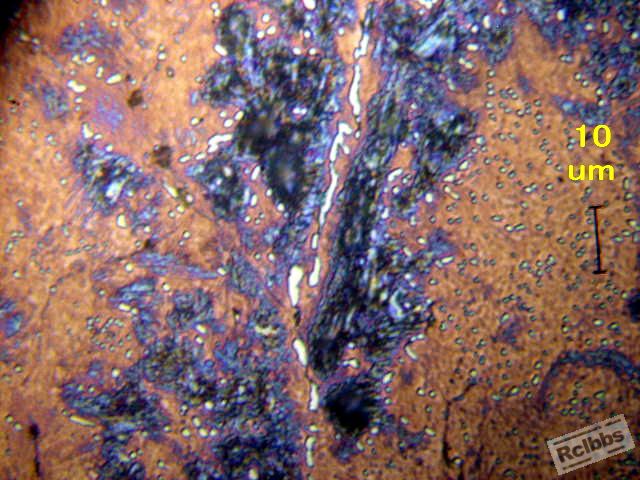

這塊JIS 420J2 原材料晶界碳化物

從照片AP -11784 & ~11697可看出晶界先析出 carbide,接著是 Fine Pearlite 出現, 最後是 Martensie.也就是說鑄錠太大塊冷卻不足.沒有全部變態成 Martensite.

leomet · 发表于 2014-10-23 18:41:57

本帖最后由 leomet 于 2015-6-8 09:35 编辑

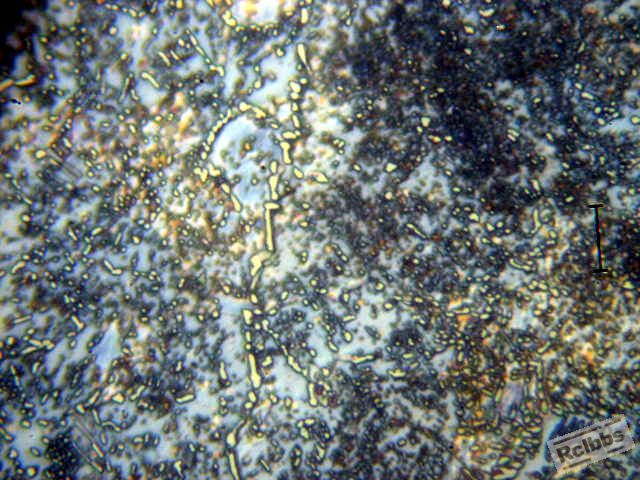

420J2 1030Cx30分x低溫回火.

淬火過程, 固溶一部份的碳化物後, 所殘留的晶界碳化物與微粒.

leomet · 发表于 2014-10-29 16:59:59

本帖最后由 leomet 于 2014-10-29 18:02 编辑

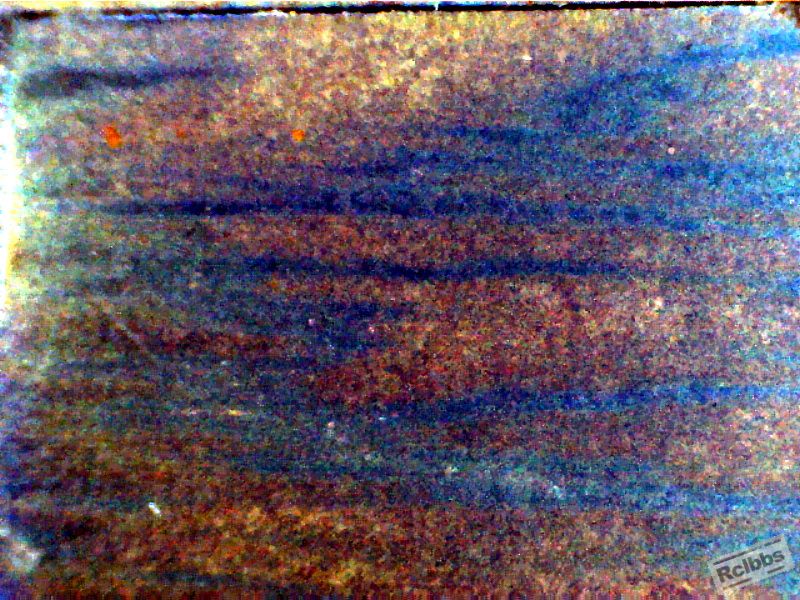

H13 偏析帶...............

leomet · 发表于 2014-11-7 19:25:01

本帖最后由 leomet 于 2014-12-20 13:38 编辑

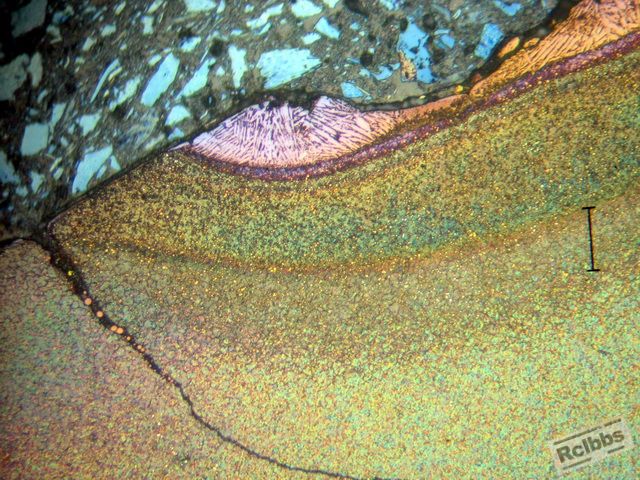

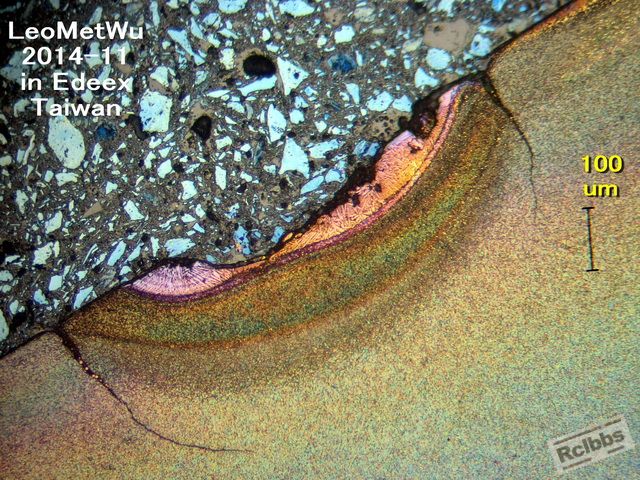

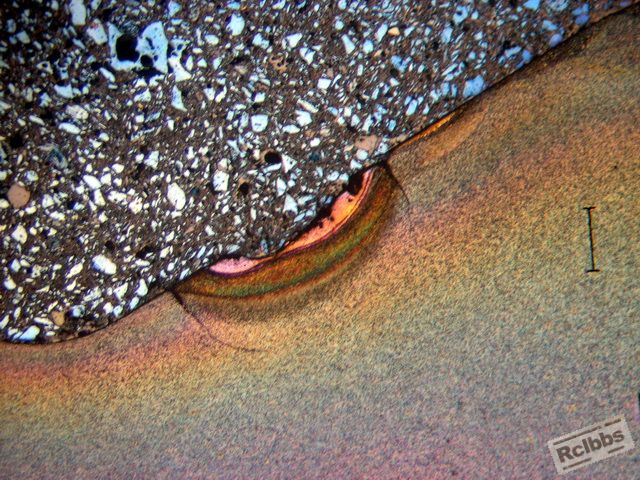

Arc damage on a P/M high speed steel tooling.

419, 421 not color etched.

青子衿 · 发表于 2014-11-12 14:13:31

leomet 发表于 2008-3-6 16:27

登录/注册后可看大图

白: 共晶碳化物基地: 马氏体( 乱针) + 残奥 (乱针下之底衬)

回火嚴重不足残奥太多是破裂主因 ...

您好，问您几个问题：
1、为什么要三次回火
2、回火温度是多少
3、你这所说的残奥多是指回火之前的吗？
4、残奥在回火过程中转变为马氏体了吗？您的金相照片中未发现有大量的残余奥氏体

青子衿 · 发表于 2014-11-12 14:23:07

leomet 发表于 2008-3-7 20:00

登录/注册后可看大图

JIS SCM 440 有"聪明"钢厂, 将钢条自轧延状态下喷水冷却, 得HRC 25~30, 当调质钢卖赚取不当利益.性能当然不 ...

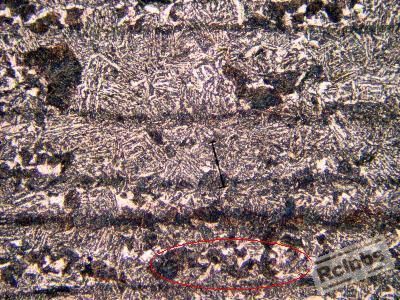

请教下您，图片中红色区域是什么组织，为什么与一般的调质金相不同，是如何造成的？

青子衿 · 发表于 2014-11-12 14:31:45

leomet 发表于 2008-3-11 19:04

登录/注册后可看大图

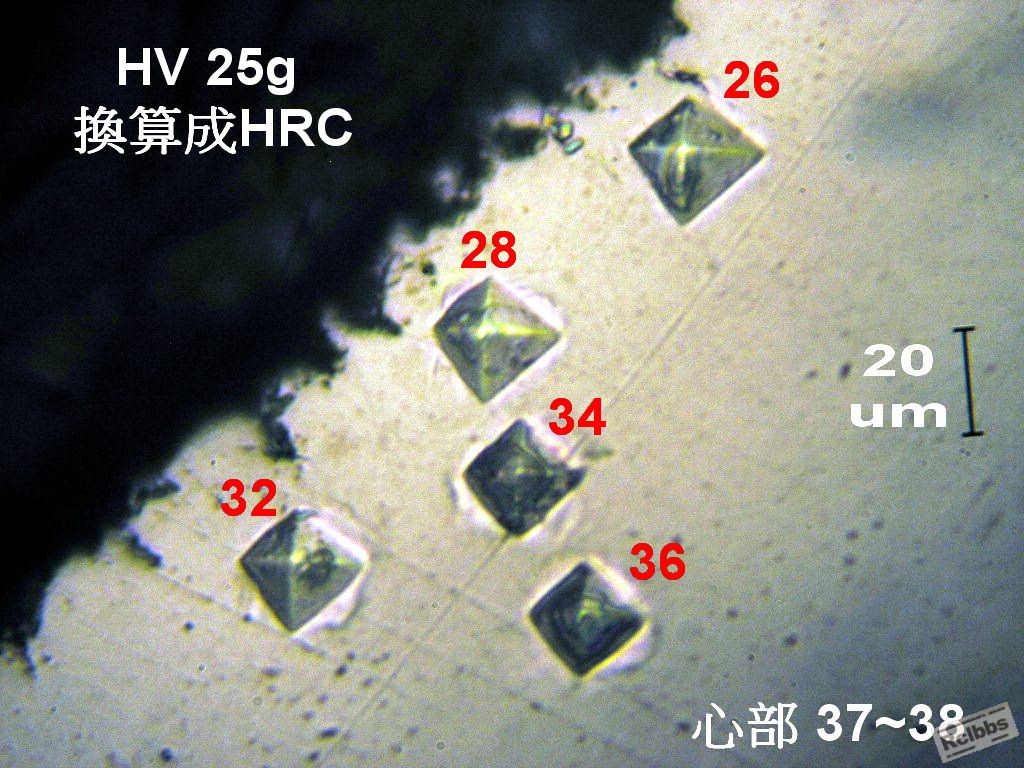

8620 滲碳. 後天才有時間切片, 檢查其金相. 有失效分析的同行願先表達看法嗎?

3/13 : 試片沒做好, 表面失 ...

关于这组图片，我想问的问题可能与图片没什么关系，轴类产品为什么要用8620渗碳淬火，而不是用中碳钢调质+表面感应淬火呢，这样做有什么目的和优越性吗？

waitingfor · 发表于 2014-11-28 15:15:37

吴先生博学多才，我等后生晚辈还需努力学习！

leeyoung007 · 发表于 2014-12-4 14:50:49

青子衿发表于 2014-11-12 14:23

登录/注册后可看大图

请教下您，图片中红色区域是什么组织，为什么与一般的调质金相不同，是如何造成的？

兄弟，你不要污染这个帖子，虽然你拍的照片也不错。你照片组织：贝氏体＋珠光体＋铁素体＋带状。红圈里面是珠光体＋铁素体，希望你满意。

leomet · 发表于 2014-12-7 19:44:18

是啊都說過好幾次了. 再重申一次: 這裡我只是想把漂亮的相片分享給大家欣賞.而且對象是有受過相當學術訓練 and/or 實務經驗的 advanced or senior engineers, 並沒有想要為初學者解惑. 因為我其實是個知識販子.

青子衿 · 发表于 2014-12-11 10:02:02

leeyoung007 发表于 2014-12-4 14:50

登录/注册后可看大图

兄弟，你不要污染这个帖子，虽然你拍的照片也不错。你照片组织：贝氏体＋珠光体＋铁素体＋带状。红圈里面 ...

我如何污染这个帖子了？图片是很漂亮，而且照片是楼主拍的。这里边暗色的区域，是您提到的里边的什么组织？包括左上角大块暗区域。如果只求照片不求甚解，是做技术的的吗？

leeyoung007 · 发表于 2014-12-11 16:32:12

leomet 发表于 2014-12-7 19:44

登录/注册后可看大图

是啊都說過好幾次了. 再重申一次: 這裡我只是想把漂亮的相片分享給大家欣賞.而且對象是有受過相當學術訓練 ...

请问吴老，368楼里面的金相试样，你用的什么镶嵌料做的？试样边沿没有腐蚀液溢出，也没倒角，非常漂亮。

leomet · 发表于 2014-12-12 12:21:24

leeyoung007 发表于 2014-12-11 16:32

登录/注册后可看大图

请问吴老，368楼里面的金相试样，你用的什么镶嵌料做的？试样边沿没有腐蚀液溢出，也没倒角，非常漂亮。

那是法國寄回的試片.電木粉不知摻入啥顆粒.我想該顆粒可能會膨脹,把金屬與電木之間的縫隙補滿.
＿

leeyoung007 · 发表于 2014-12-12 15:23:55

青子衿发表于 2014-12-11 10:02

登录/注册后可看大图

我如何污染这个帖子了？图片是很漂亮，而且照片是楼主拍的。这里边暗色的区域，是您提到的里边的什么组织 ...

我非常赞同你的“求甚解”，但除了老师（你付钱给老师了），别人没有义务教你知识。如果有人给你解惑，你要感激。如果别人不帮你，也无可指责。其实只要你有心，静下心来读懂4，5本热处理冶金学方面的书，再加那么一点点的经验，你就是个Advanced or senior engineer了。

leomet · 发表于 2014-12-19 18:53:33

最好是私下引導我去看你的求助貼文. 不過, 照片水平要夠. 我才願意花時間去看.

leomet · 发表于 2014-12-19 19:03:23

本帖最后由 leomet 于 2014-12-20 14:35 编辑

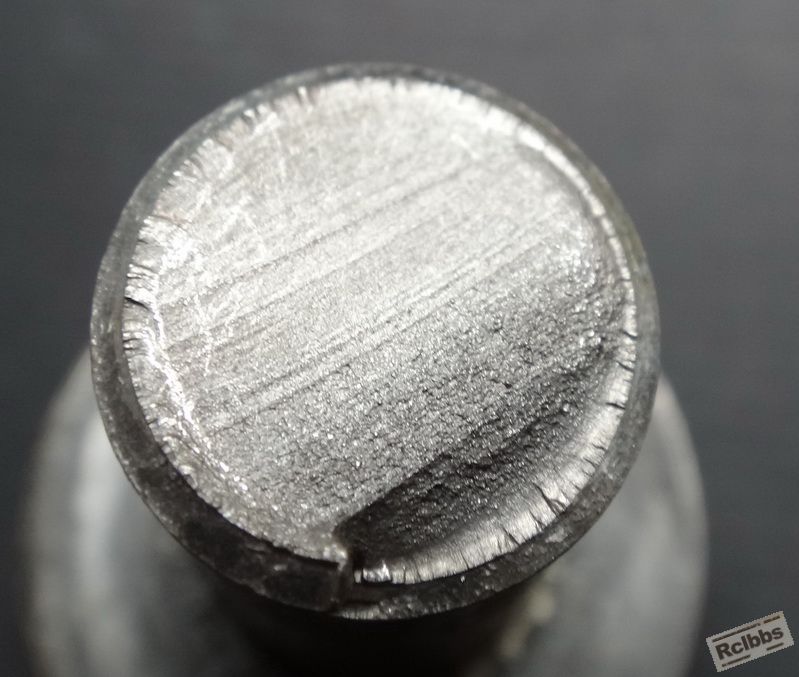

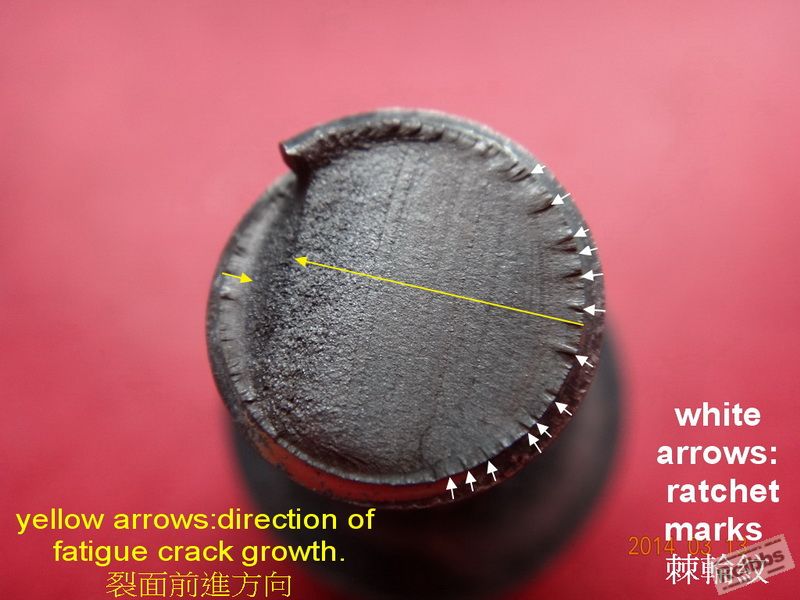

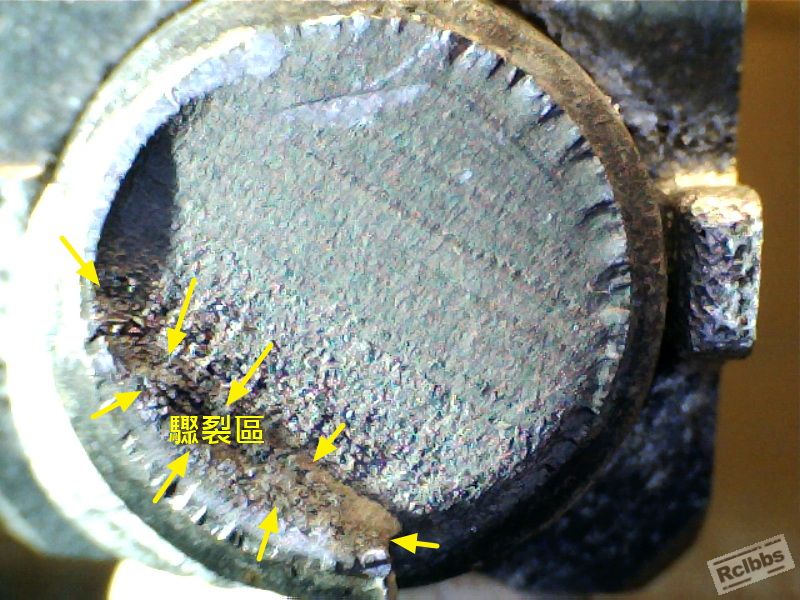

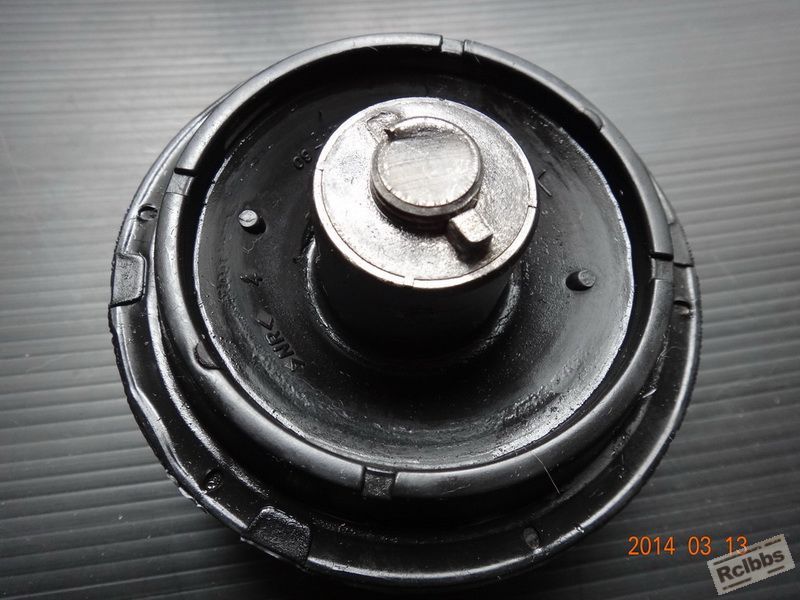

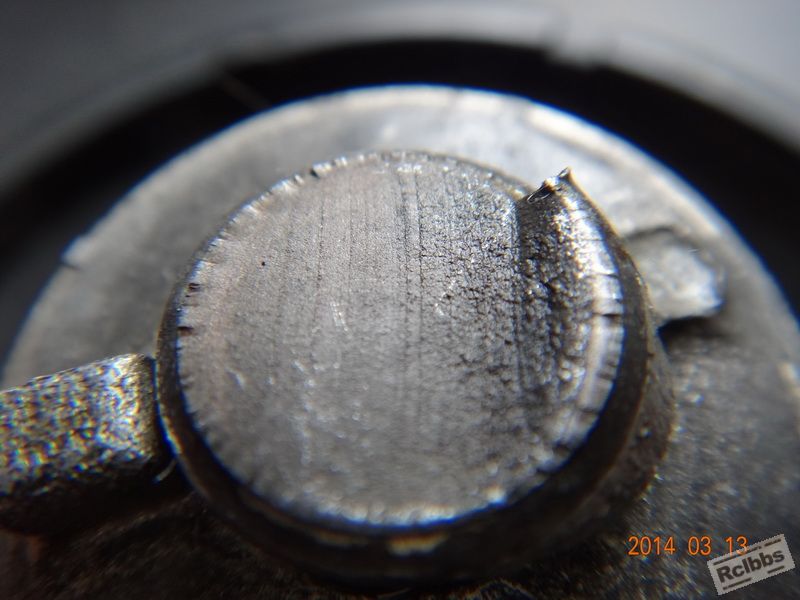

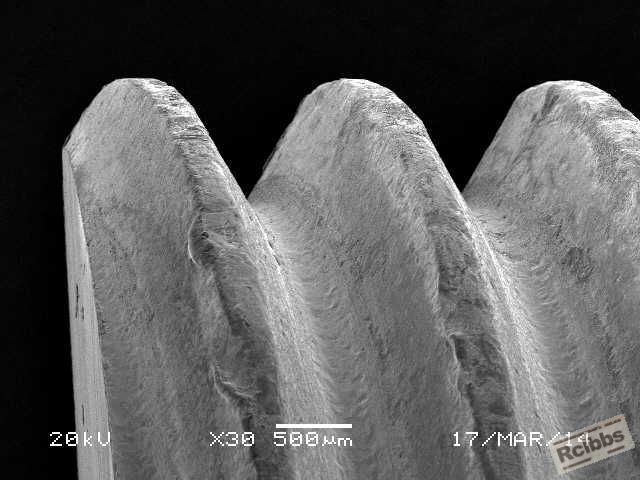

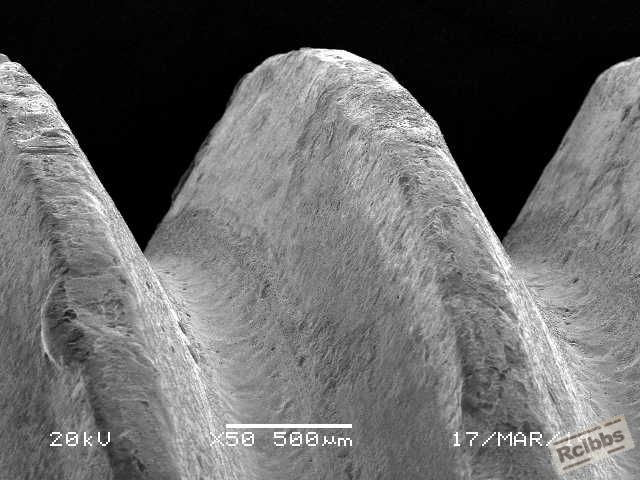

汽車引擎腳固定螺栓疲勞破斷

leomet · 发表于 2014-12-20 14:40:04

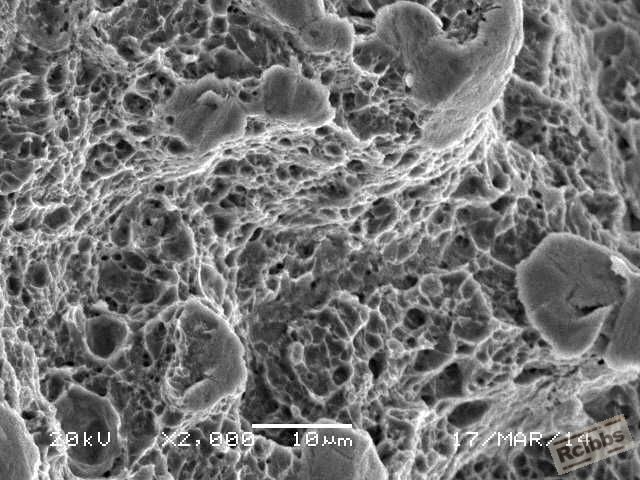

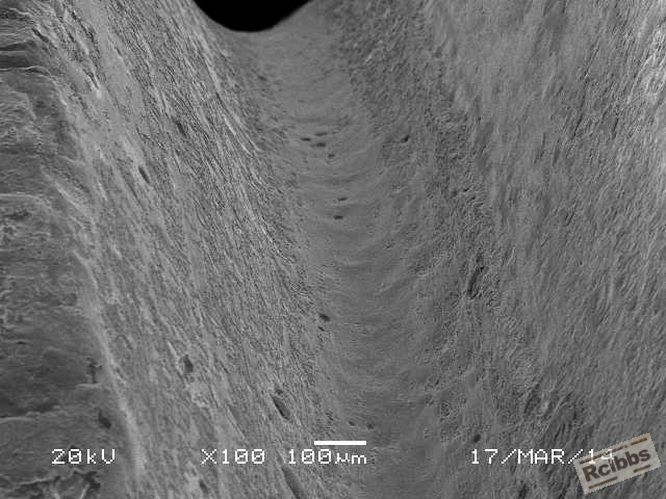

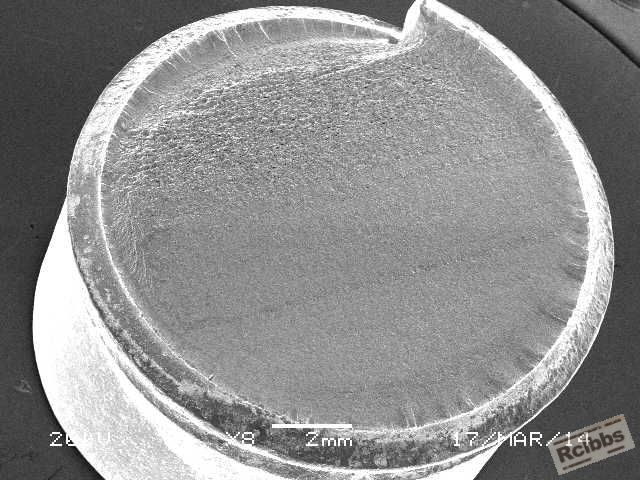

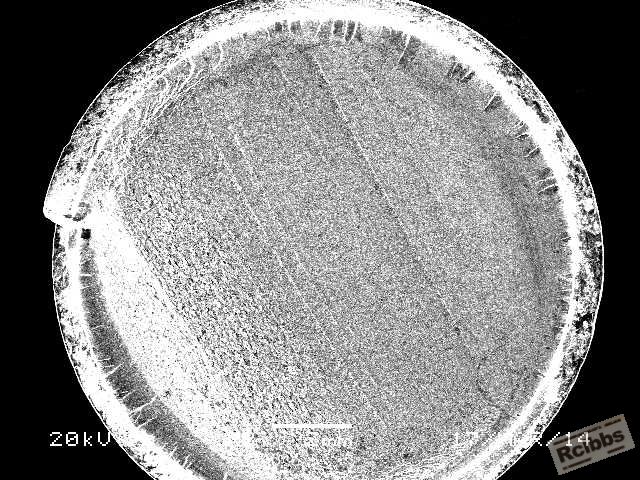

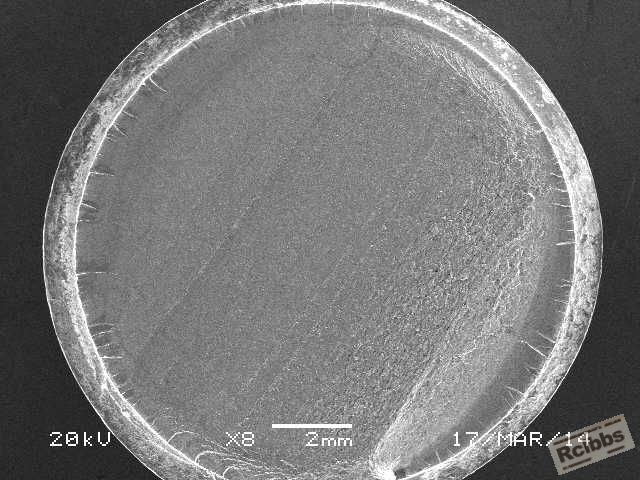

SEM photos of this fatigue fracture surface

leomet · 发表于 2014-12-20 14:49:08

本帖最后由 leomet 于 2014-12-20 14:59 编辑

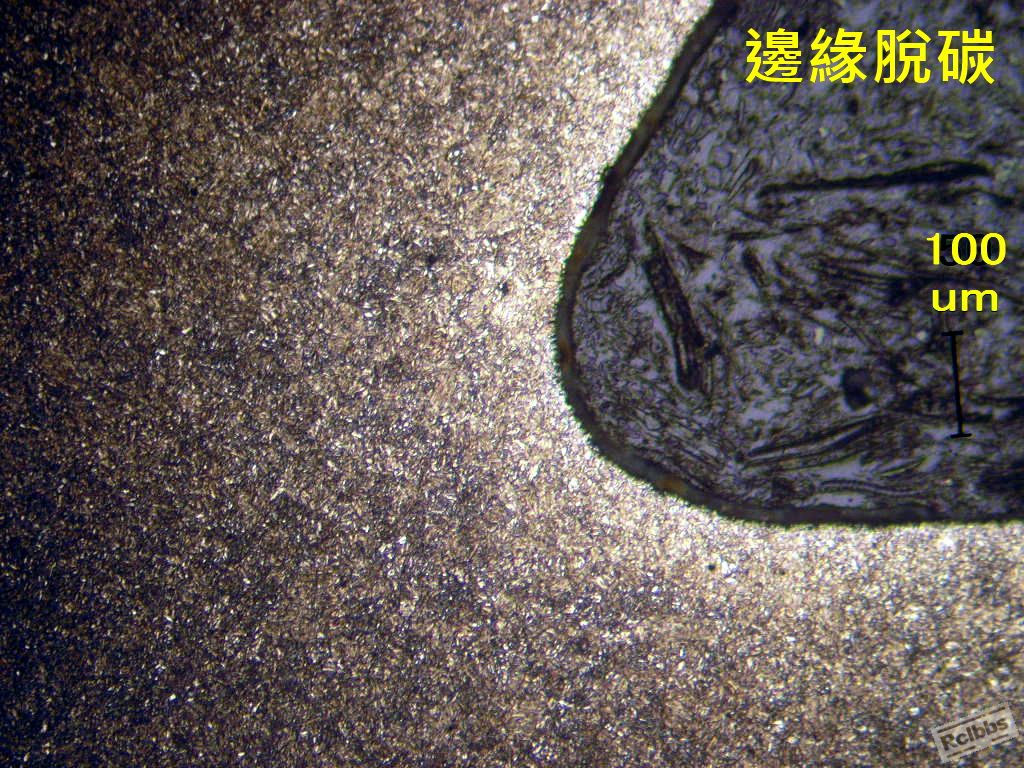

Continues...............

leomet · 发表于 2014-12-20 14:54:36

本帖最后由 leomet 于 2014-12-20 18:48 编辑

續..........

A dimpled fracture surface has a good toughness. It is a result from a well-done Q/T process.
