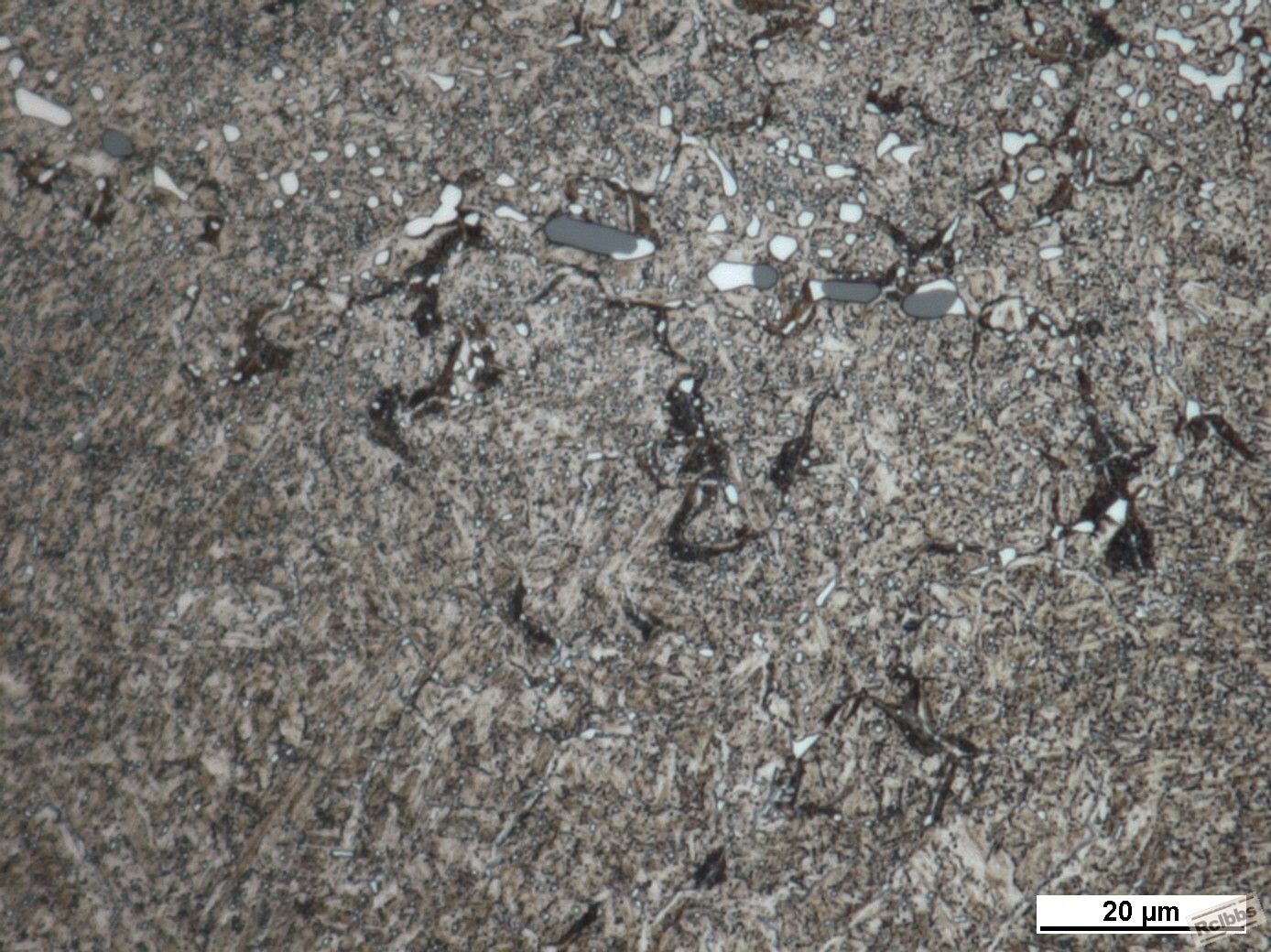

馬氏体不銹鋼金相照片

leomet · 发表于 2014-9-24 09:55:47

metart 发表于 2014-9-24 09:31

登录/注册后可看大图

还是觉得不太可能。高温时析出的carbide没有理由沿着twinning或奥氏体晶界，也找不到这方面的研究报告。高 ...

我的認知是析出現象中的 PFZ 適用於任何合金系統.認知可能有誤, 但它也跟了我30+年了.

leomet · 发表于 2014-9-24 10:10:51

本帖最后由 leomet 于 2014-9-24 11:40 编辑

shenfuhai 发表于 2014-9-23 19:50

登录/注册后可看大图

孪晶碳化物。以前也曾经拍到。

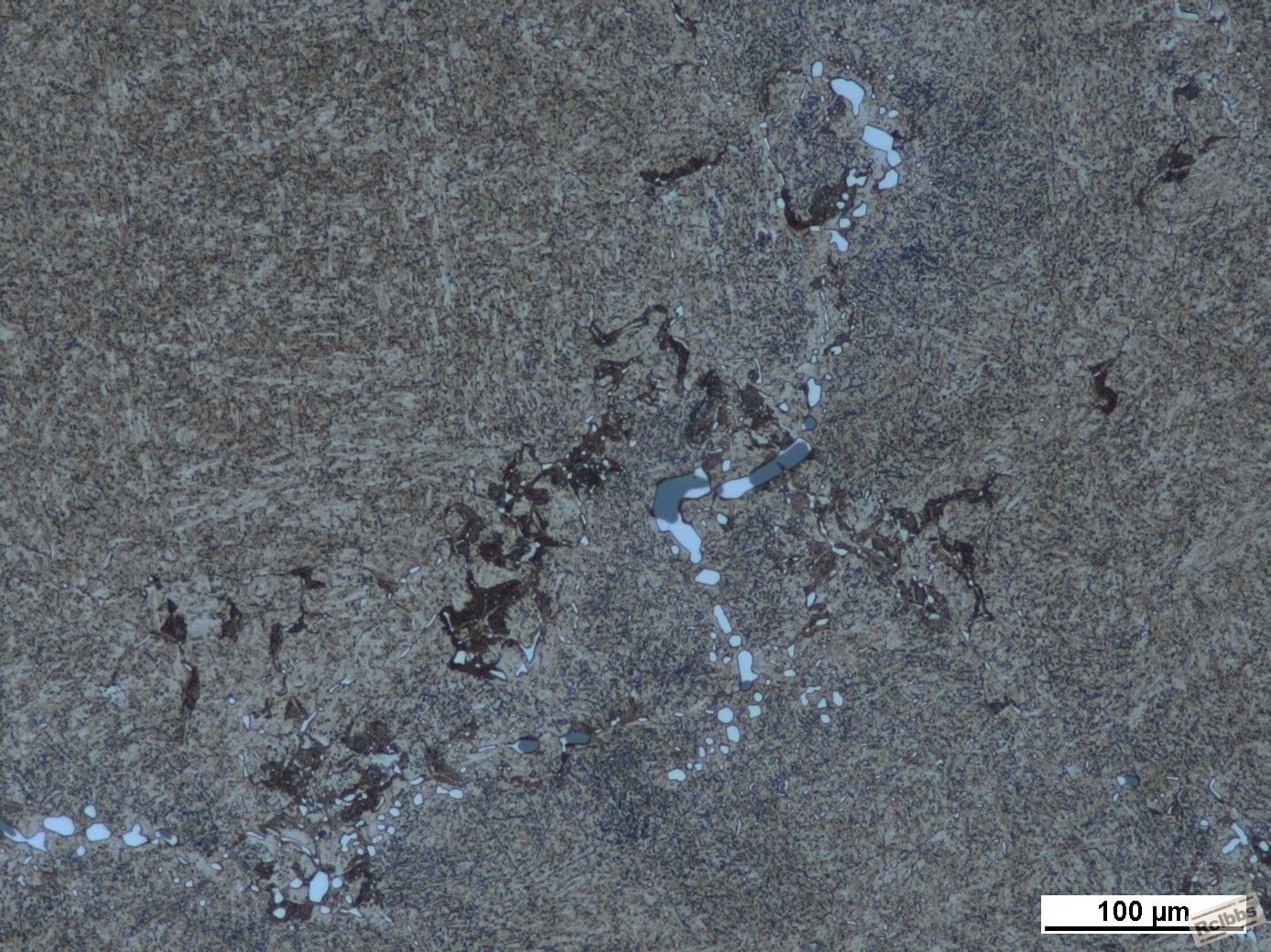

當時有產生過疑惑嗎?????????
還是覺得那是磨痕????????

wqt5281 · 发表于 2014-9-24 10:36:37

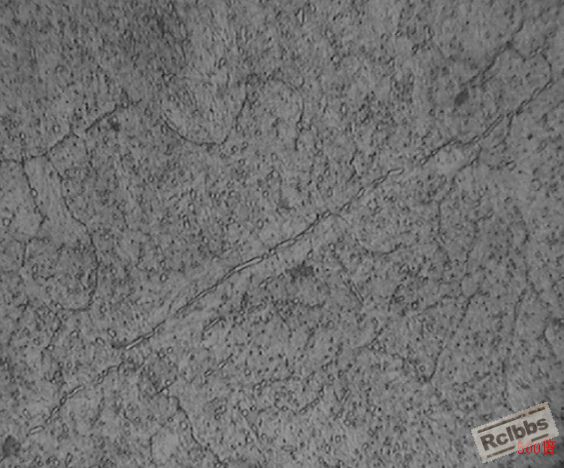

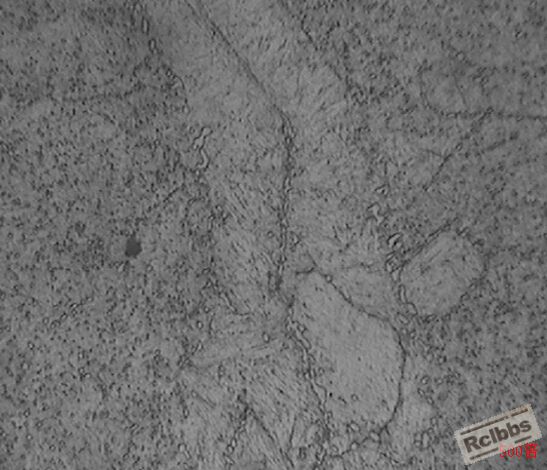

马氏体不锈钢.500倍

wqt5281 · 发表于 2014-9-24 10:43:02

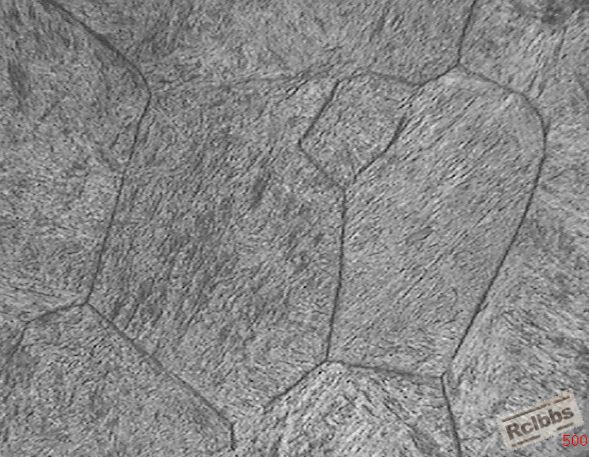

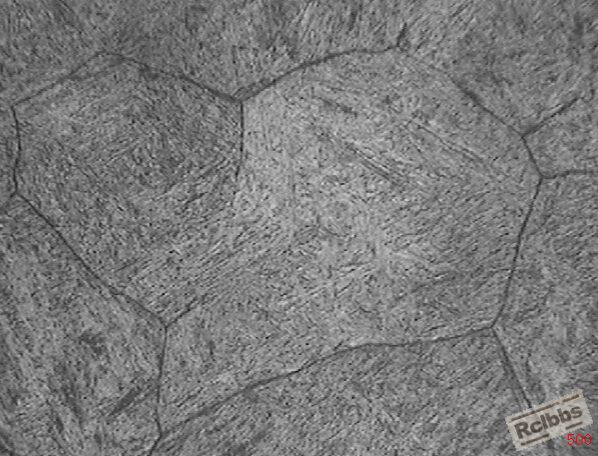

30Cr13.500倍

leomet · 发表于 2014-9-24 11:03:45

本帖最后由 leomet 于 2015-8-8 16:51 编辑

metart 发表于 2014-9-24 09:31

登录/注册后可看大图

还是觉得不太可能。高温时析出的carbide没有理由沿着twinning或奥氏体晶界，也找不到这方面的研究报告。高 ...

FCC or BCC, 析出位置第一優先就是晶界. 析出後留下的空白區就是PFZ

Am I right? Or am I wrong?

參閱 #358

http://www.rclbbs.com/forum.php? ... age%3D1&page=18

赵晓光 · 发表于 2014-9-24 12:11:46

你的原材料图片中明显有晶界网状碳化物存在，缺陷是原材料所带来的。淬火有可能产生粗大晶粒但不可能产生网状碳化物。
高温正火可消除缺陷但还要进行退火，很麻烦的。热处理工作者无理由帮他们消除原材料缺陷。
直线应该就是划痕。细看b33图，除那几个粗黑直线外还布满了细的划痕（确定的），说明你的制样根本不到位。

leomet · 发表于 2014-9-24 13:21:59

赵晓光发表于 2014-9-24 12:11

登录/注册后可看大图

你的原材料图片中明显有晶界网状碳化物存在，缺陷是原材料所带来的。淬火有可能产生粗大晶粒但不可能产 ...

大量微細平行線確實是磨痕.

shenfuhai · 发表于 2014-9-24 20:34:05

leomet 发表于 2014-9-24 10:10

登录/注册后可看大图

當時有產生過疑惑嗎?????????
還是覺得那是磨痕????????

材料是 420类不锈钢，粗大的网状碳化物及孪晶碳化物在劣质材料中经常看到。

niuxide · 发表于 2014-9-26 21:22:04

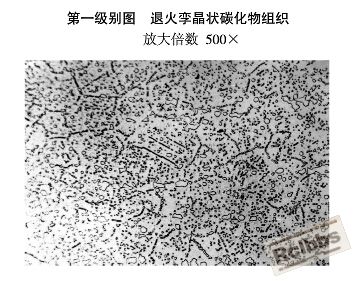

感觉像退火孪晶。条状的。

JUNSHI · 发表于 2014-9-27 16:00:26

leomet 发表于 2014-9-21 15:52

登录/注册后可看大图

這是別人照的照片,照片下面的文字不要管它.

1030Cx30分鐘淬火, 220Cx120分回火

吴老师你好：用什么腐蚀的这么清楚

leomet · 发表于 2014-9-27 20:34:59

氯化鉄水溶液..............

leomet · 发表于 2014-9-28 12:39:15

本帖最后由 leomet 于 2016-8-26 10:19 编辑

轉到

http://www.rclbbs.com/forum.php? ... age%3D1&page=18

#346

Page 22: 423, 434, 446 樓

metart · 发表于 2014-10-1 02:55:12

leomet 发表于 2014-9-24 11:03

登录/注册后可看大图

FCC or BCC, 析出位置第一優先就是晶界. 析出後留下的空白區就是PFZ

Am I right? Or am I wron ...

您举的例子是奥氏体不锈钢的敏化过程，不适合用在马氏体不锈钢上。马氏体不锈钢根本没有孪晶，所以不可能有孪晶界析出的碳化物。再说M23C6一般都是在奥氏体不锈钢里的才那么大的。在马氏体不锈钢里，M7C3才是块状的碳化物，M23C6是椭圆状的白色微小颗粒，均匀散布在matrix里面在1000倍下才勉强看得见。
见我的图，T-420 MOD， 0.44%C,0.57%Mn，0.32%Si, 13.77%Cr， 0.023%V，腐蚀剂是Beraha's Sulfamic Acid No. 4,

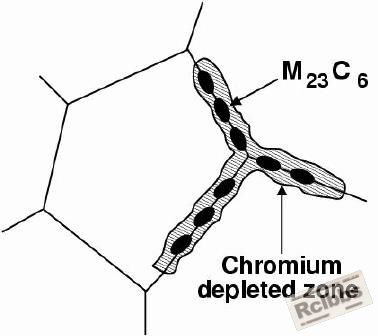

在奥氏体不锈钢敏化上，我只听说过用chromium depleted layer, 从来没有看见用PFZ来描述这个现象的。可能是长久以来习惯了的叫法。晶界周围缺的是固熔状态的Cr,而固熔的Cr不是析出物（precipitate)。

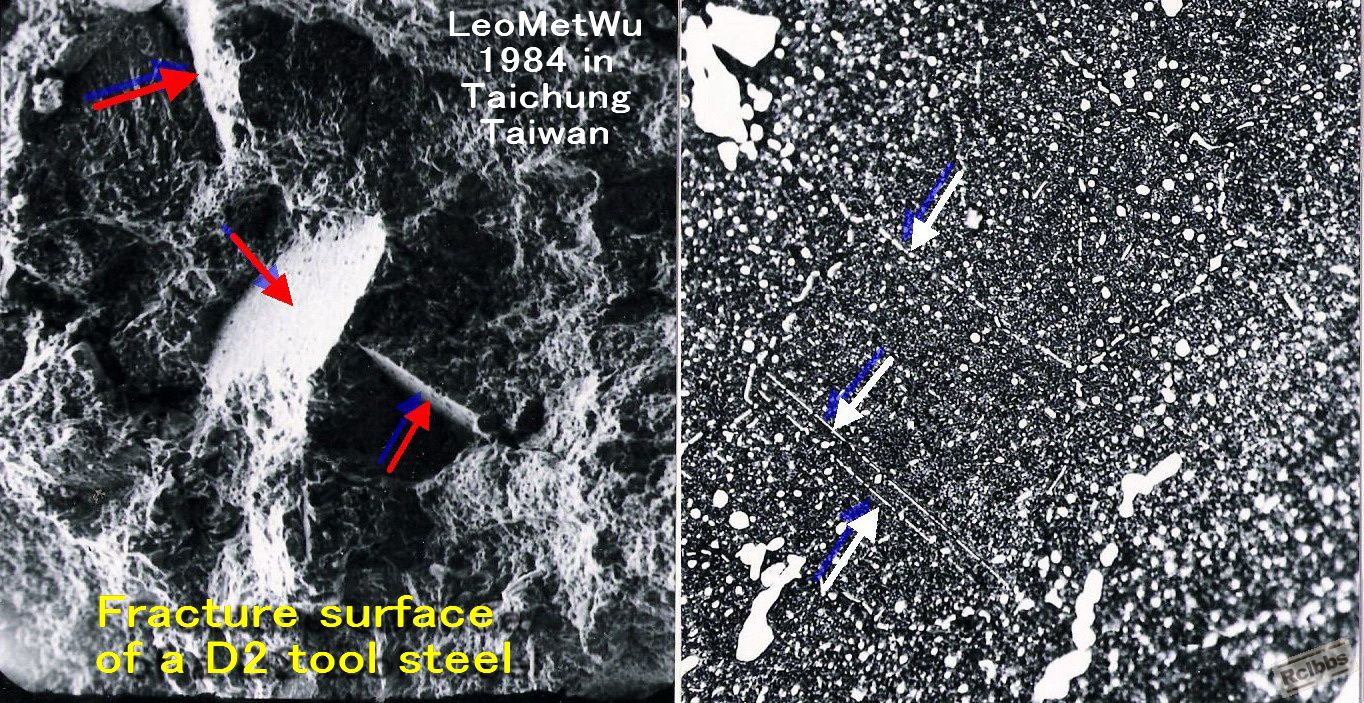

在你这个失效分析上，光围着晶粒度死磕不能解决问题，孪晶碳化物更不能说明什么（毕竟没有或者少的不足对钢的性能有什么影响）。要在低倍裂源上下功夫找问题，然后根据需要做金相，电镜等观察。

zhangquan20 · 发表于 2014-10-9 13:02:27

本帖最后由 chg1555 于 2014-10-9 13:16 编辑

看的我一头雾水，哎.....跪求师傅，QQ---------

leomet · 发表于 2014-11-28 15:13:17

本帖最后由 leomet 于 2016-8-21 15:21 编辑

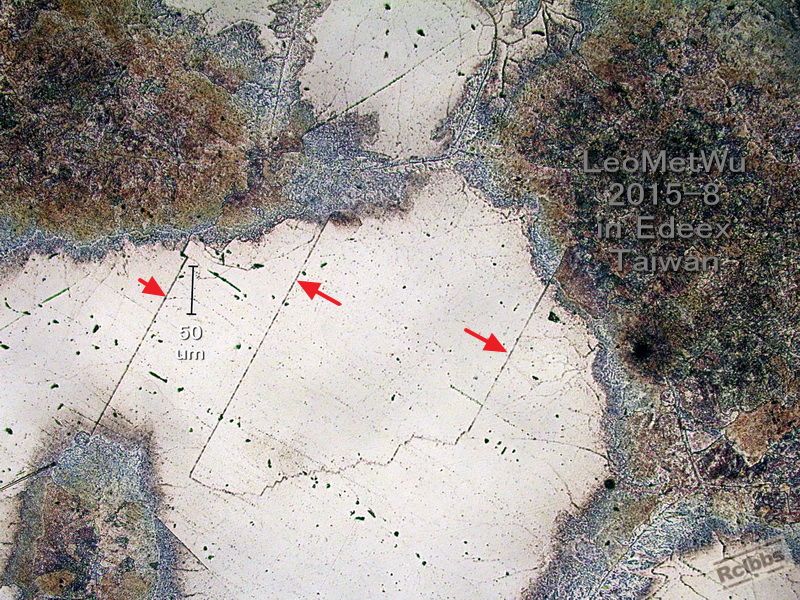

這個鋼材出現 Twin Boundary Carbide 又如何解釋?

They formed when it was in FCC phase (dynamic recovery*), before turning into BCC phase.

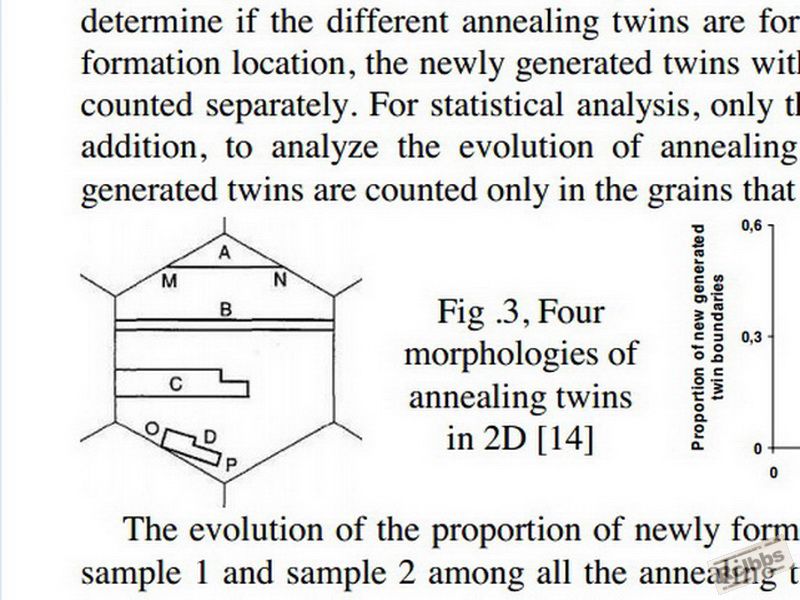

* FCC metals are apt to from twins during recovery.

It is as simple as that. Do you read me?

晚风LOVE · 发表于 2014-11-28 15:49:52

唉，太专业了，基本功还没有打扎实，看的晕了……果断收藏，等修炼有成之后再来细细研读吧！！！

:'(

wanghgseu · 发表于 2014-11-28 21:08:08

metart 发表于 2014-10-1 02:55

登录/注册后可看大图

您举的例子是奥氏体不锈钢的敏化过程，不适合用在马氏体不锈钢上。马氏体不锈钢根本没有孪晶，所以不可能 ...

分析有道理，确实在只在奥氏体组织中见过孪晶，在304的组织中见过，在铜合金中也见过，马氏体钢还真没看到过。

leomet · 发表于 2015-8-7 10:57:17

本帖最后由 leomet 于 2015-10-21 11:16 编辑

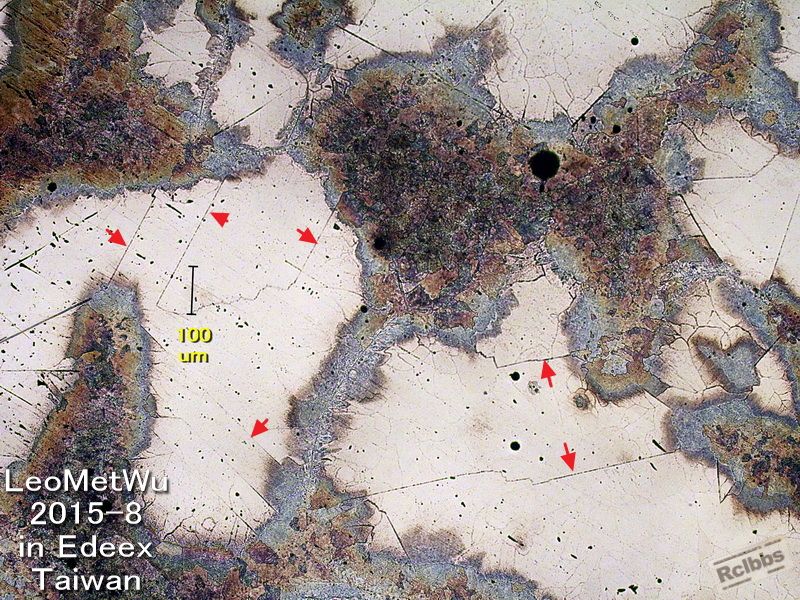

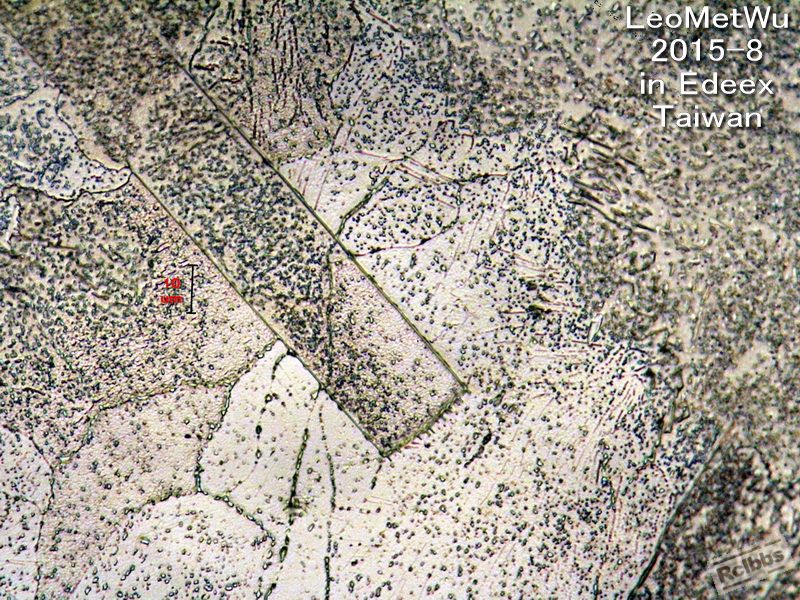

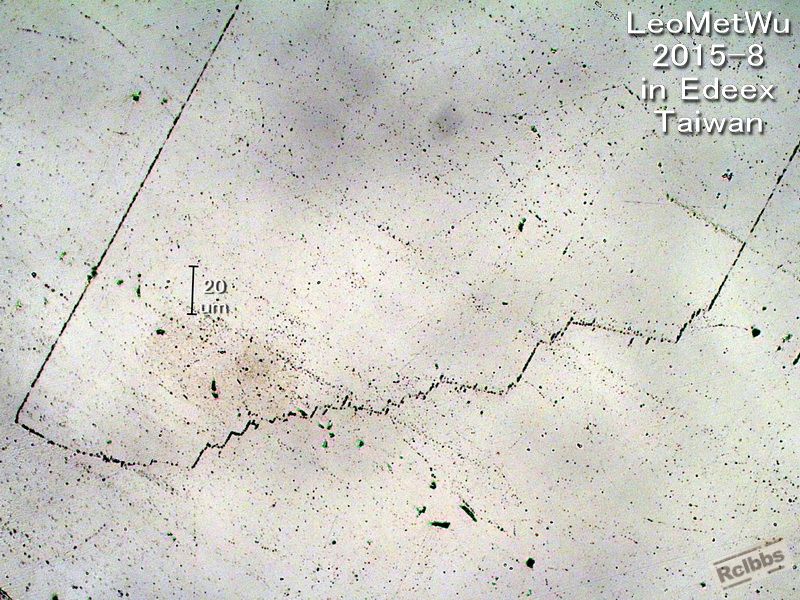

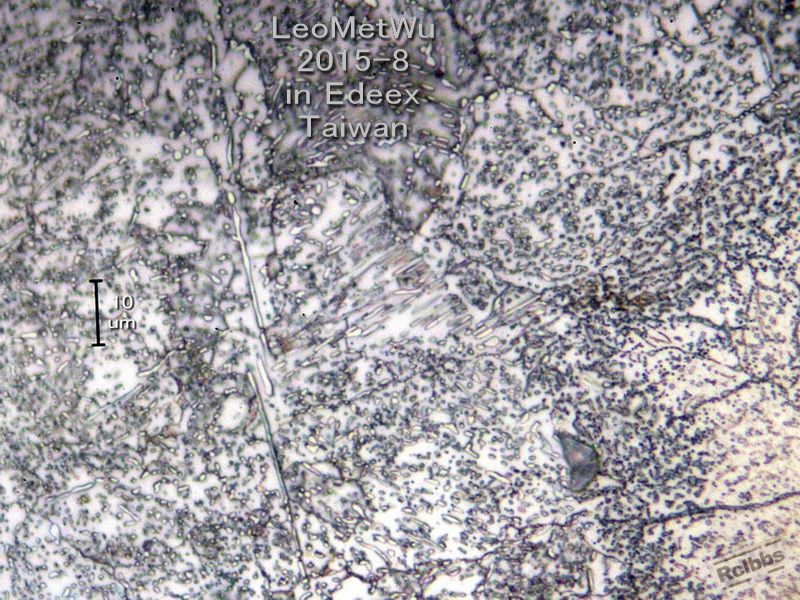

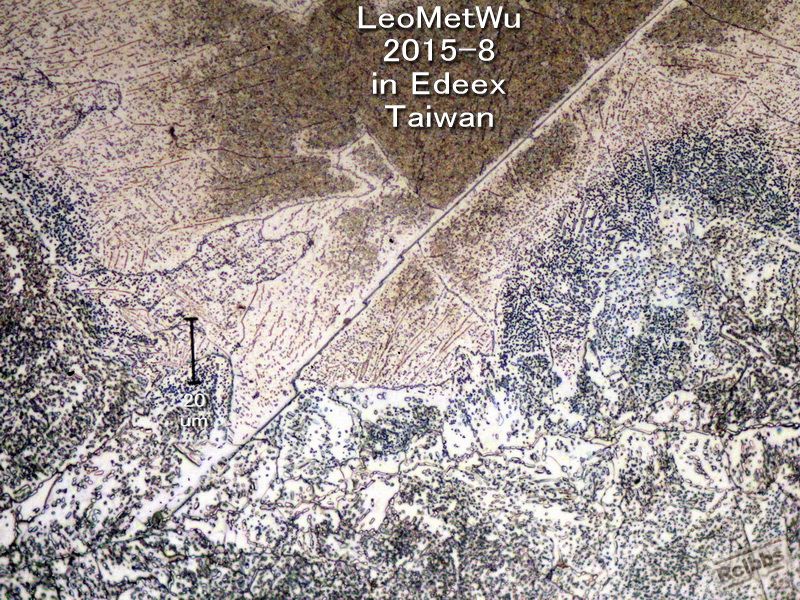

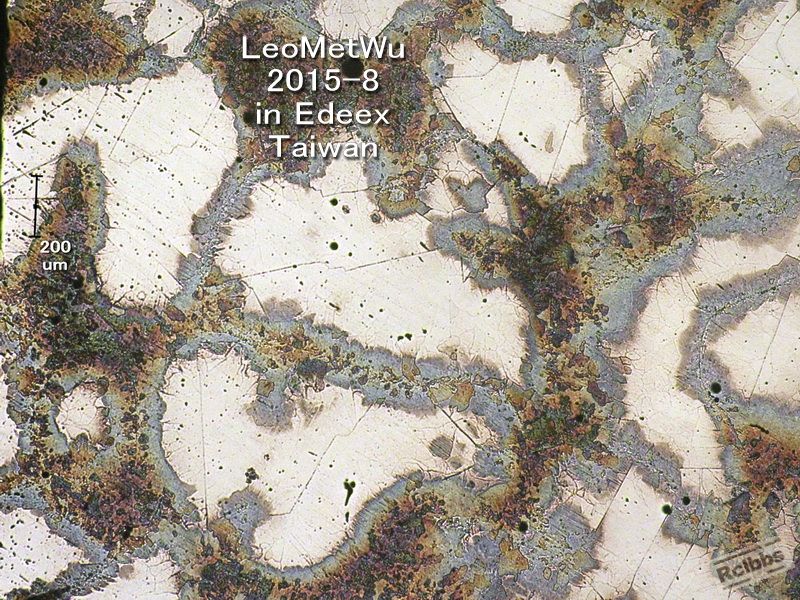

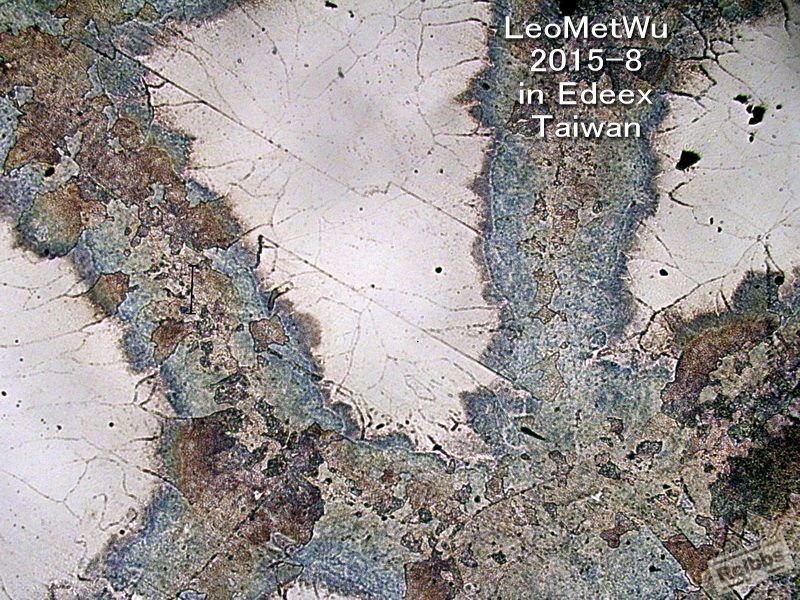

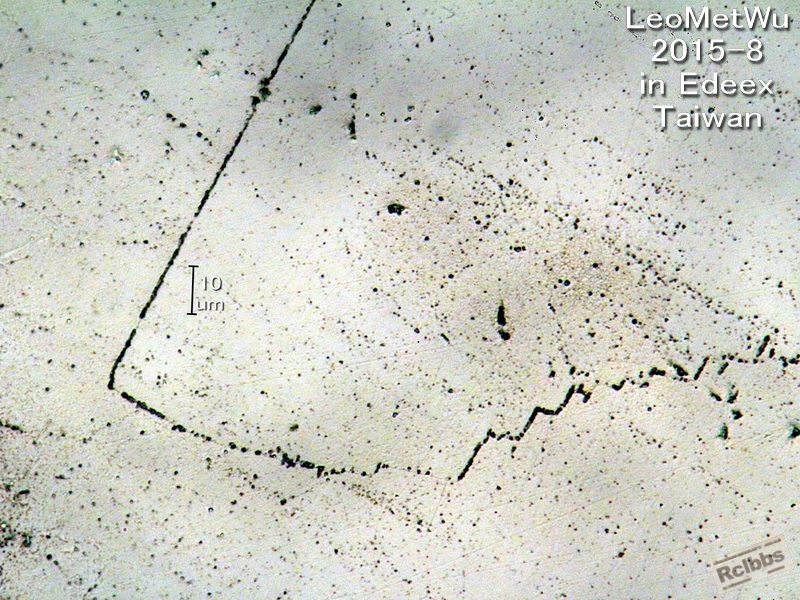

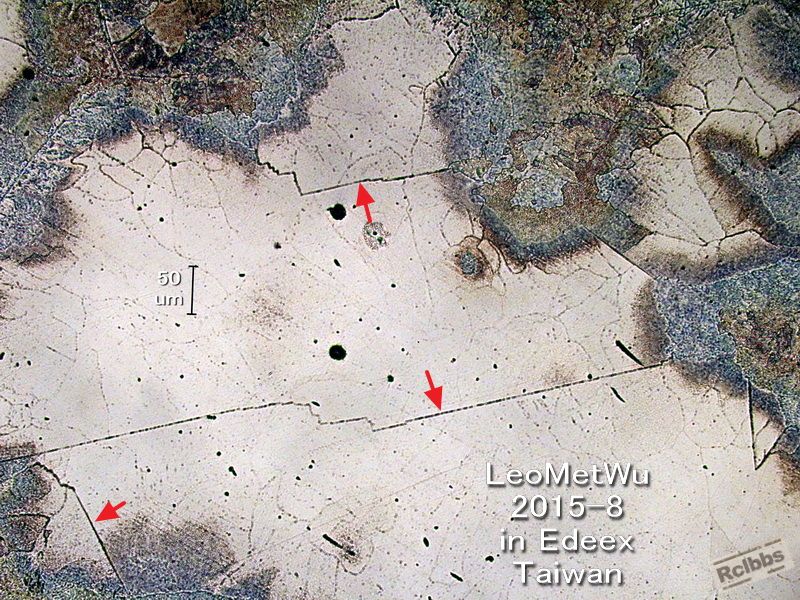

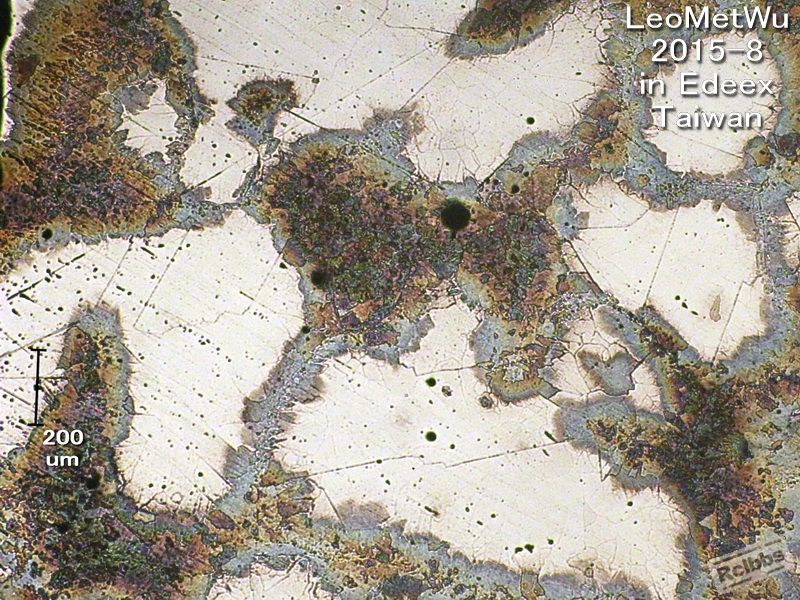

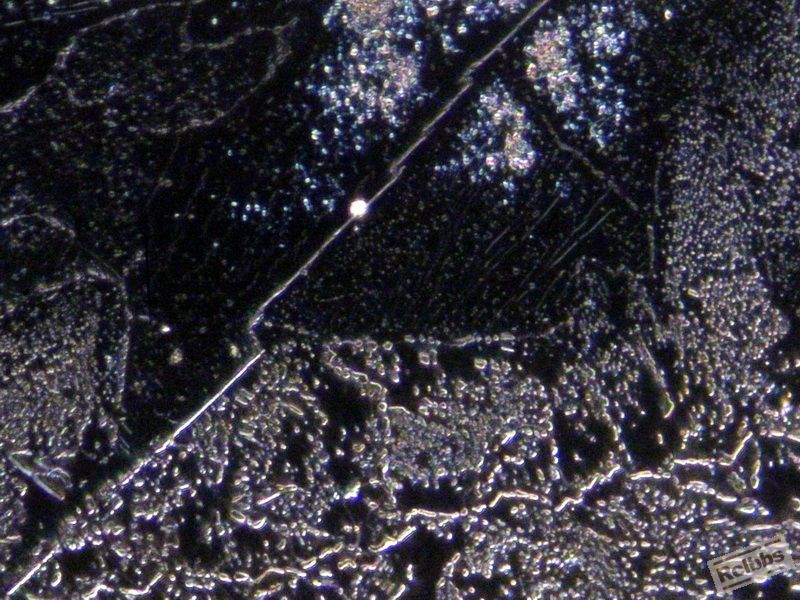

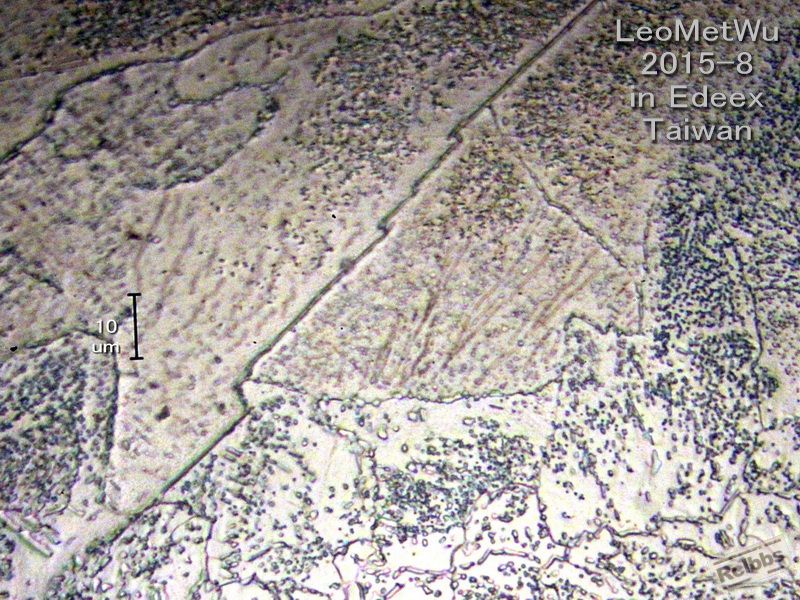

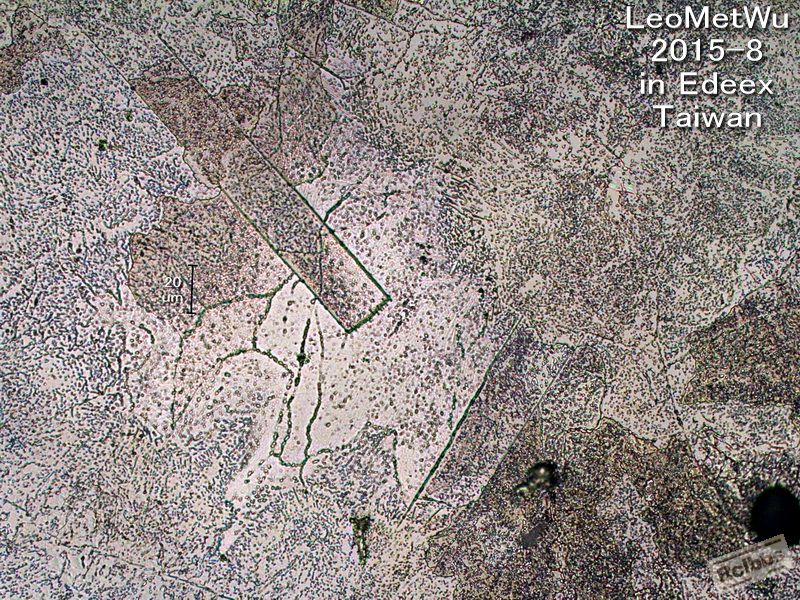

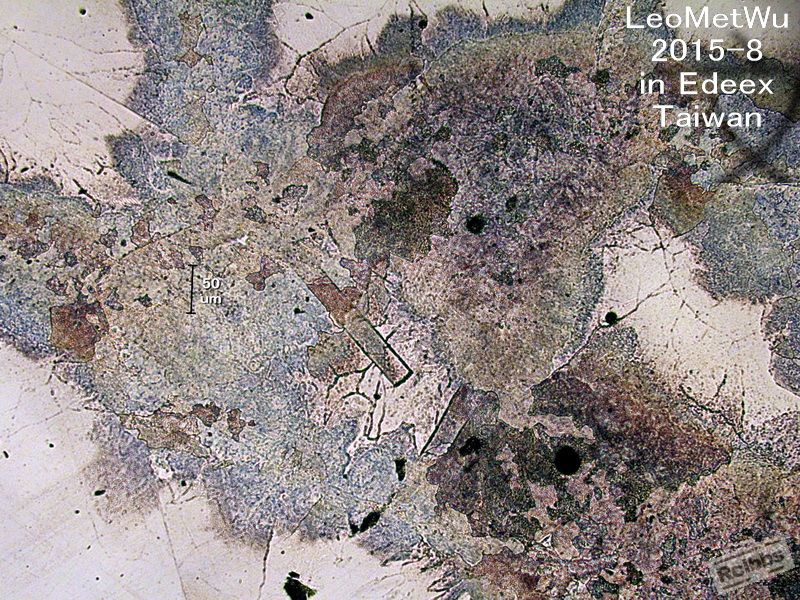

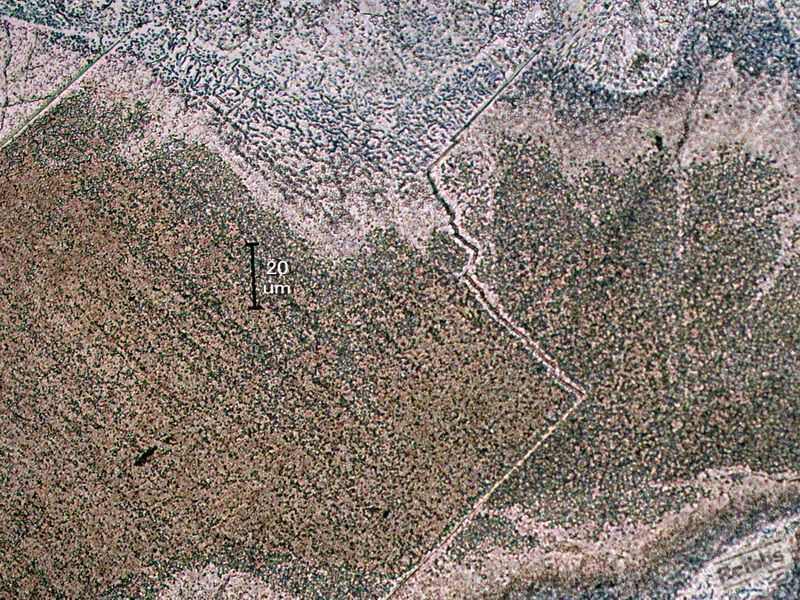

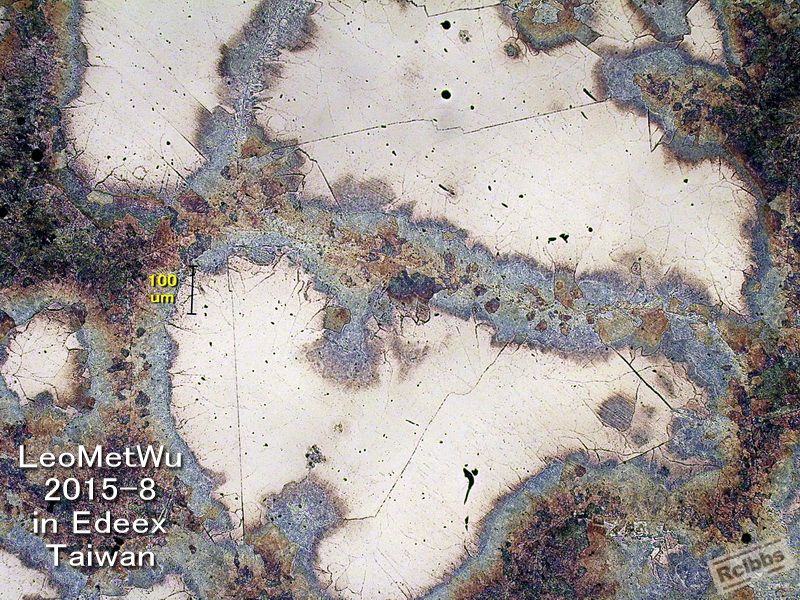

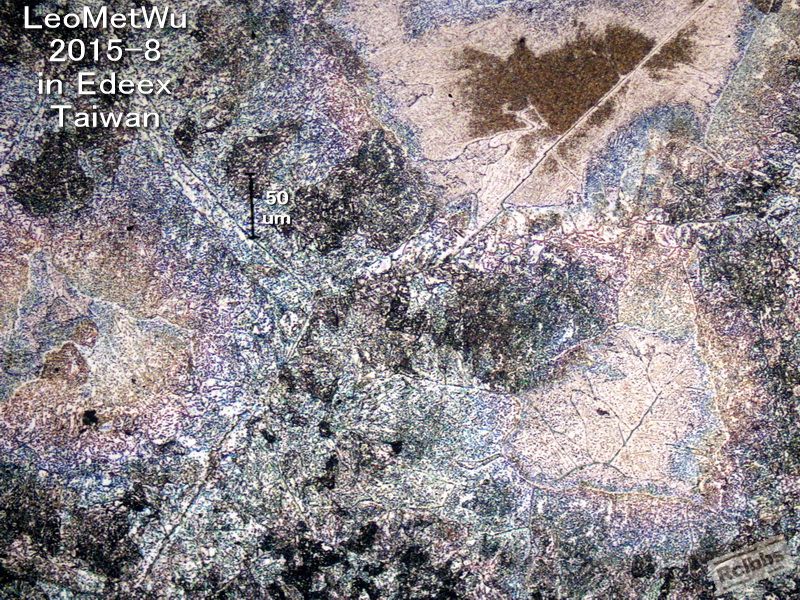

昨天又照了幾張孿晶界碳化物, 大家欣賞.

leomet · 发表于 2015-8-7 11:16:27

本帖最后由 leomet 于 2015-10-25 18:11 编辑

學海無涯. We all have got a lot of things to learn yet.

Things about solid phase transformation, such as dynamic annealing and the precipitation behavior after hot forging.

leomet · 发表于 2015-8-8 16:19:01

本帖最后由 leomet 于 2015-8-8 17:45 编辑

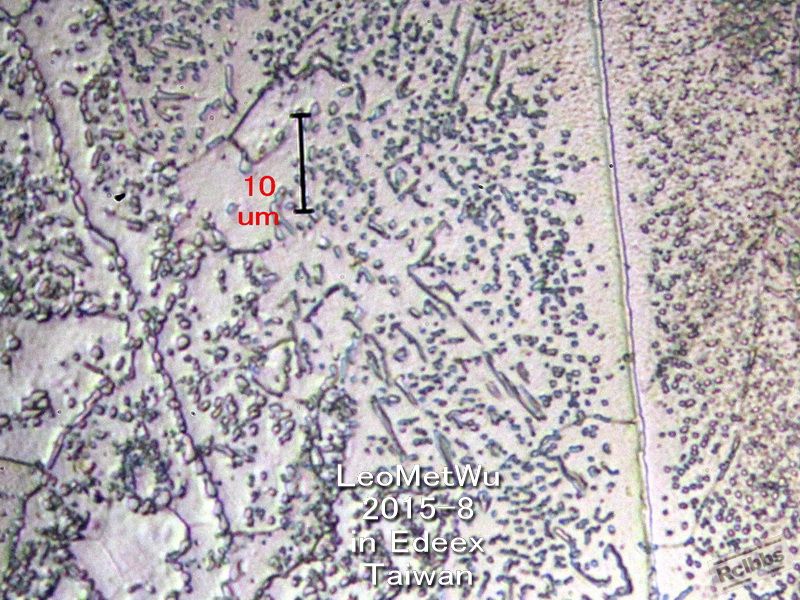

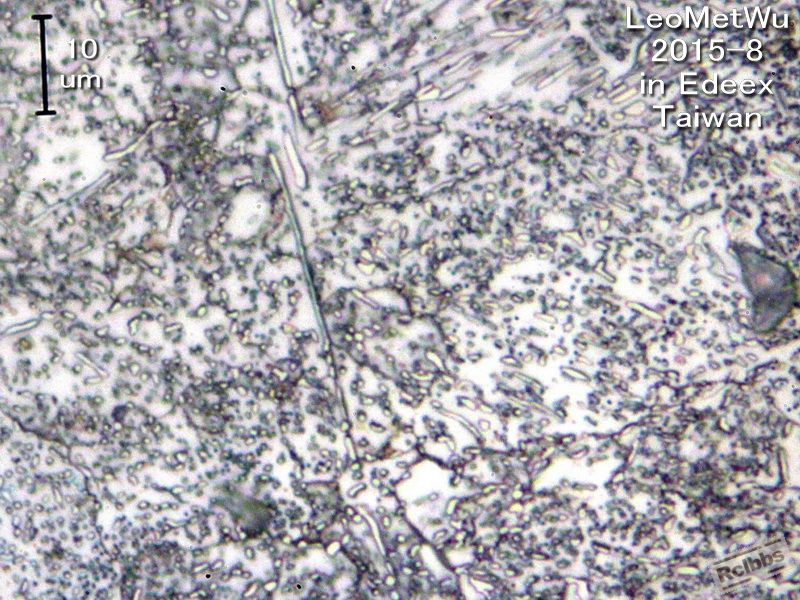

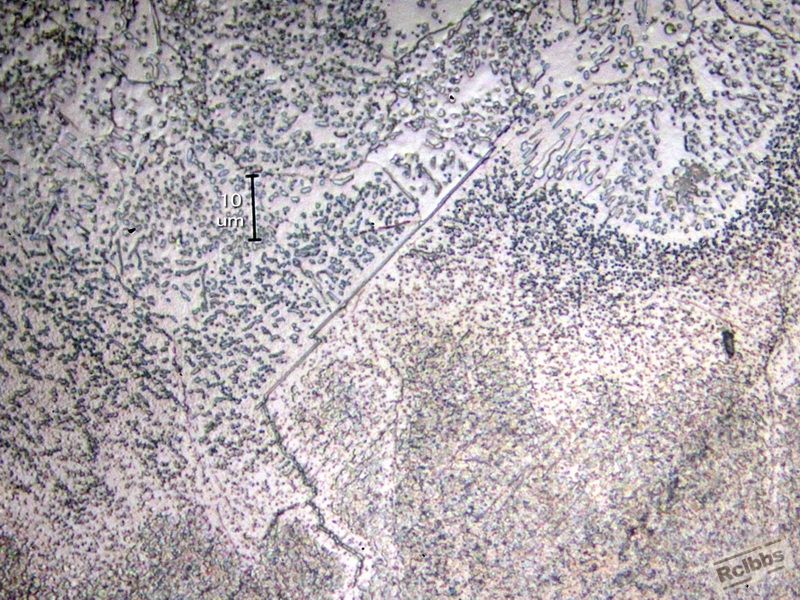

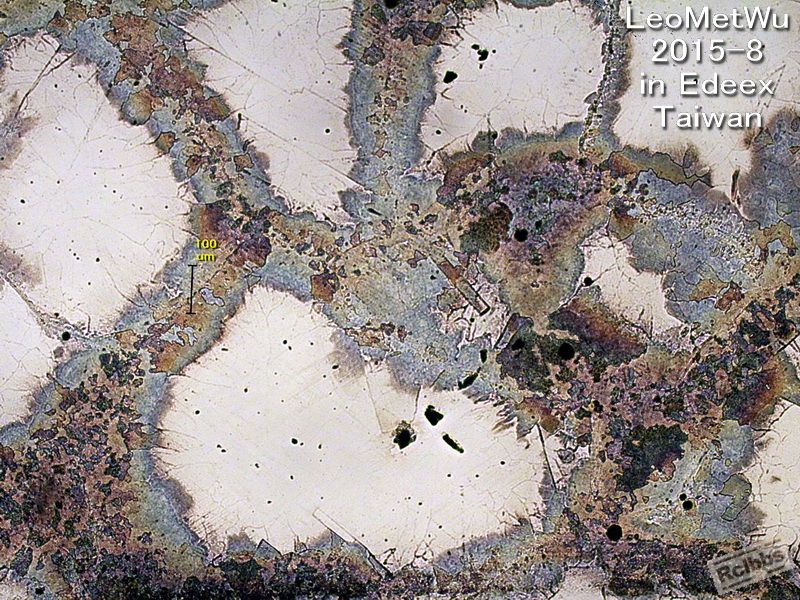

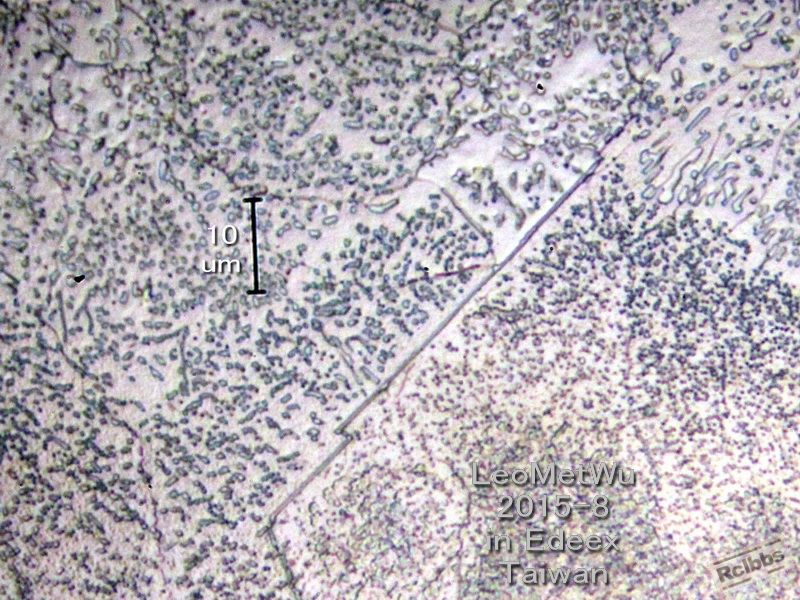

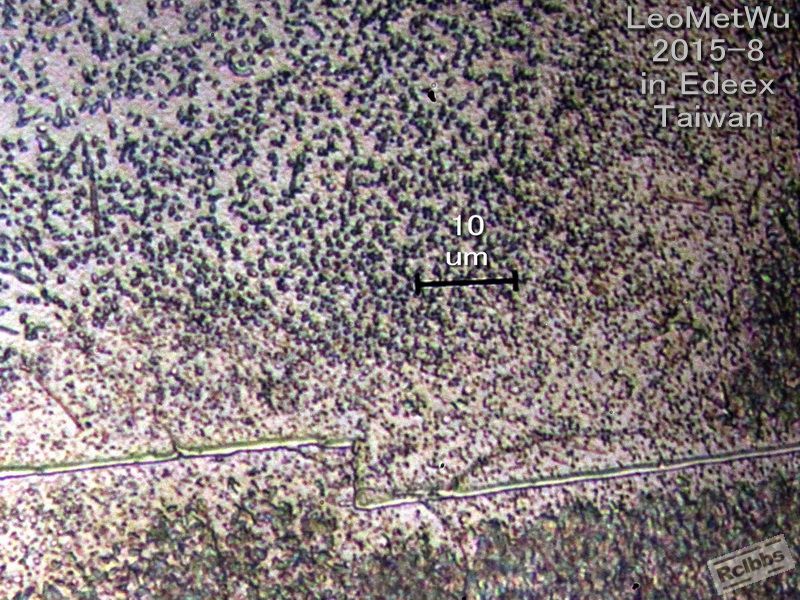

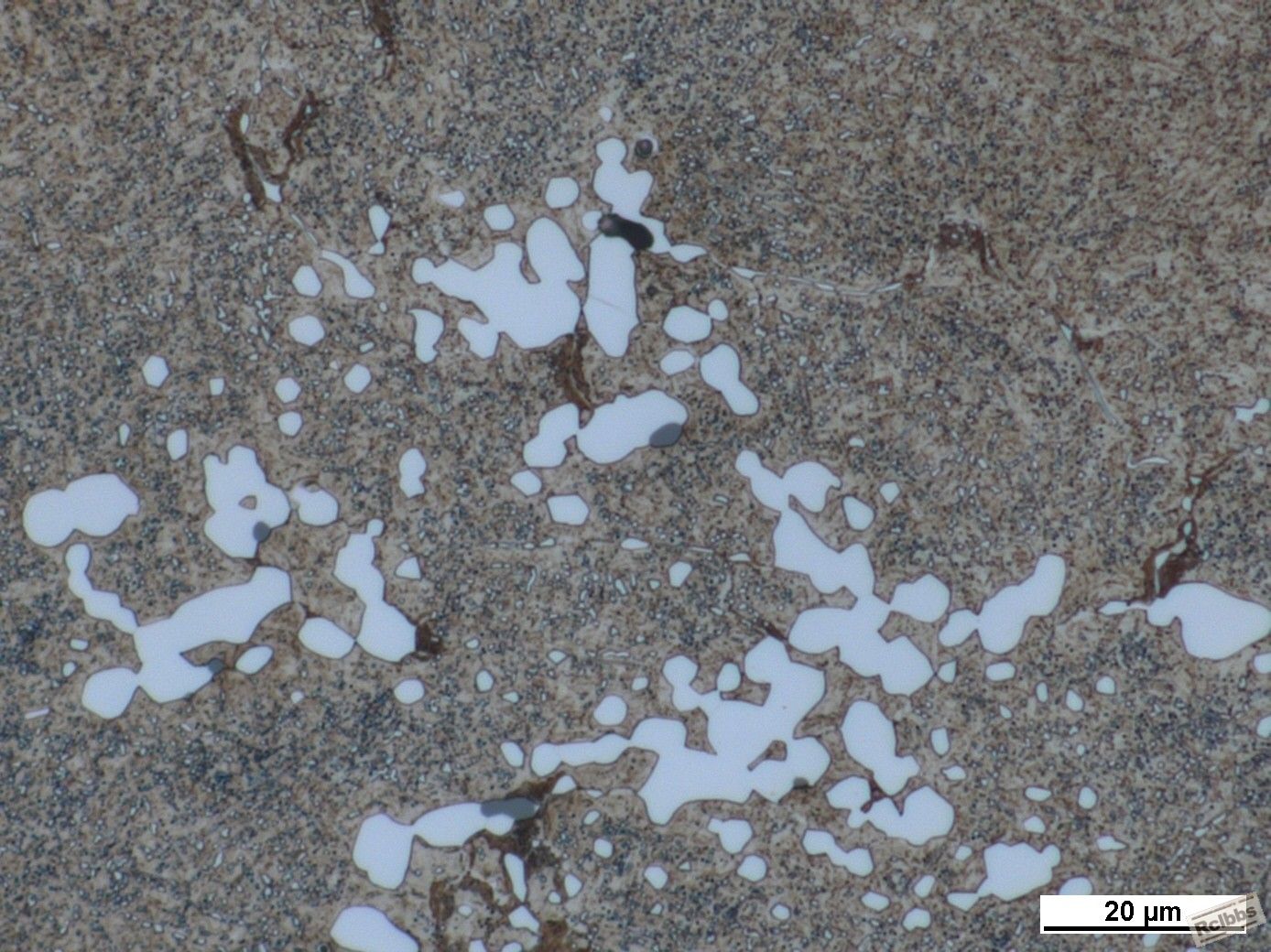

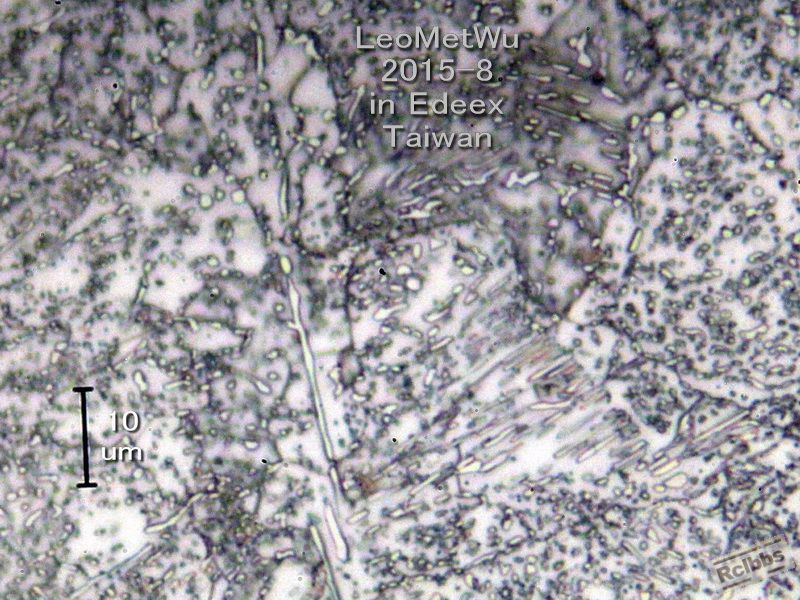

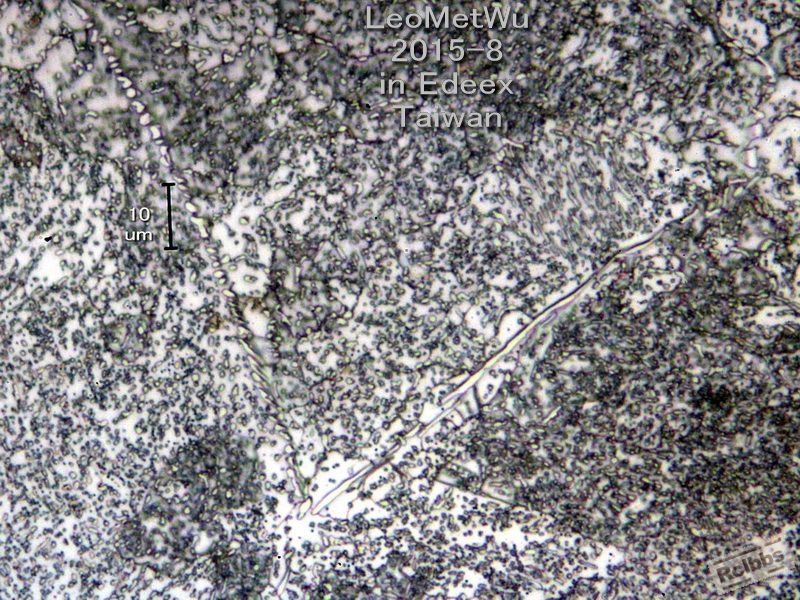

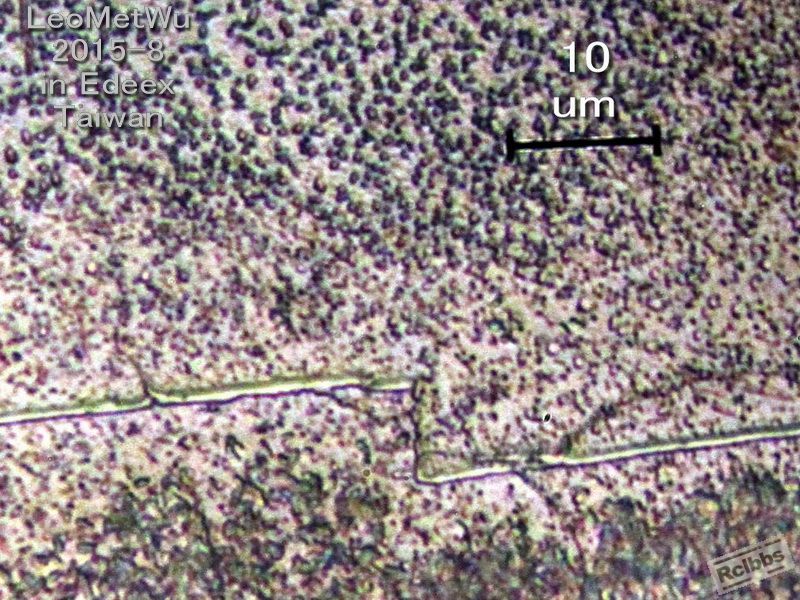

More photos at high mag 高倍率. Go to:

http://www.rclbbs.com/forum.php? ... p;extra=#pid1721237

		自动登录	找回密码
密码			免费注册

[求助] 馬氏体不銹鋼金相照片

评分

[求助] 馬氏体不銹鋼 金相照片

评分

[求助] 馬氏体不銹鋼金相照片
