楼主: leomet

[原创] 失效及缺陷组织照片

 火... [复制链接]
leomet

签到天数: 474 天

[LV.9]以坛为家II
 楼主| 发表于 2019-6-8 21:51:51 | 显示全部楼层
北京中仪天信科技有限公司
本帖最后由 leomet 于 2019-6-9 21:46 编辑

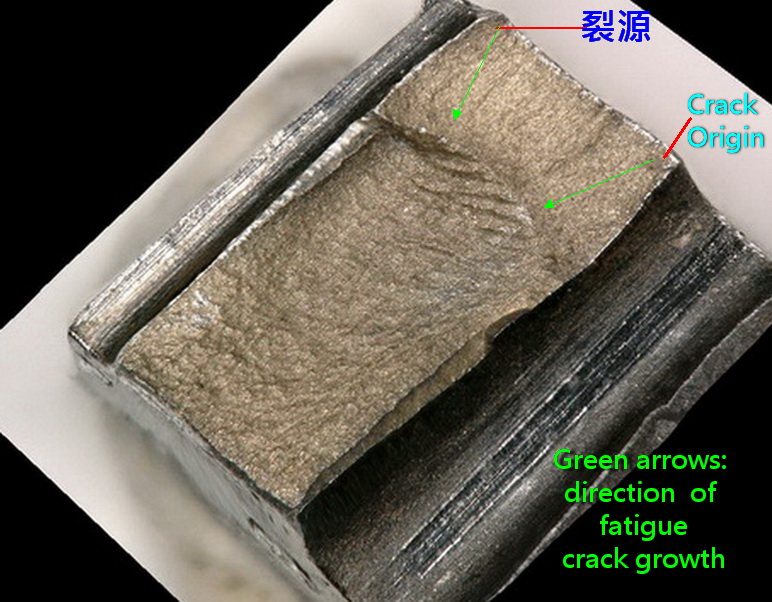

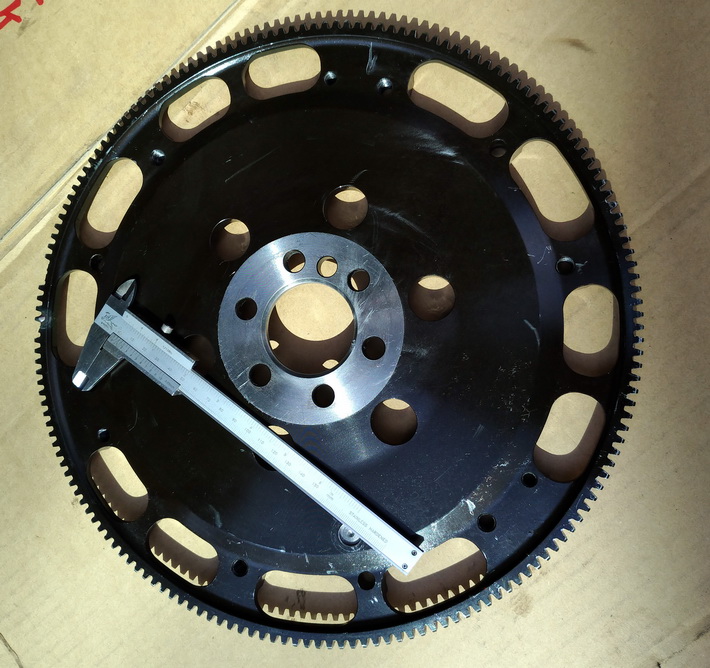

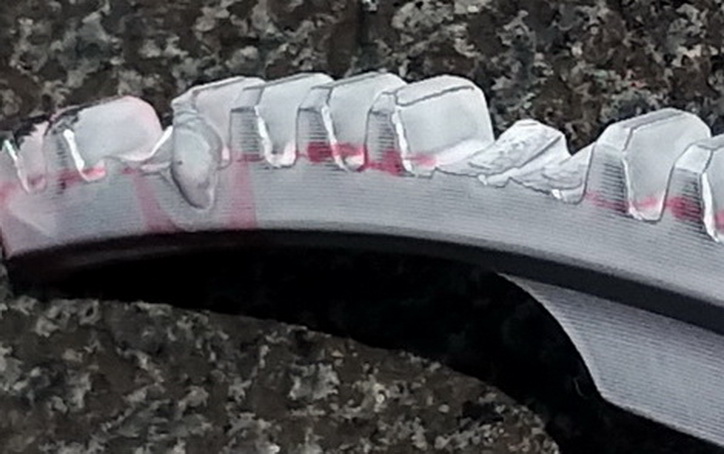

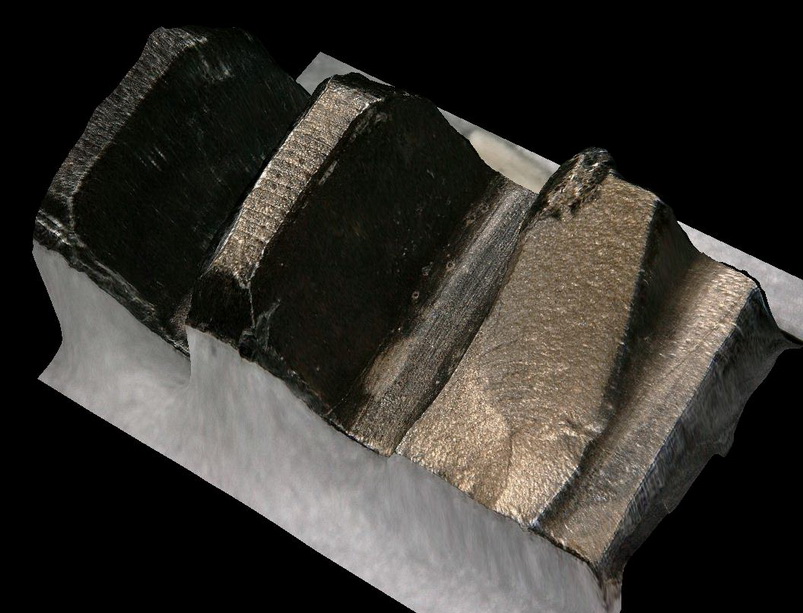

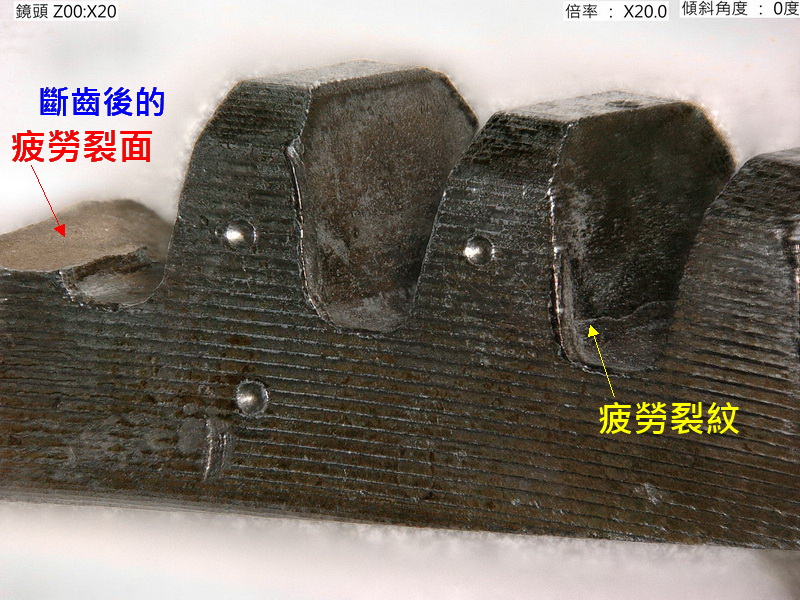

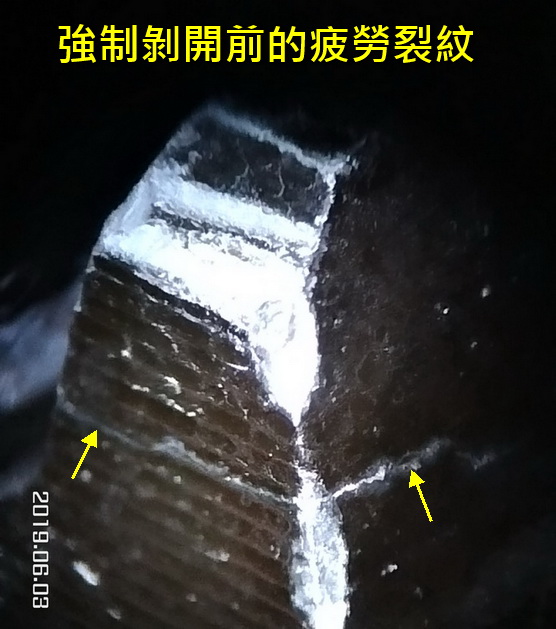

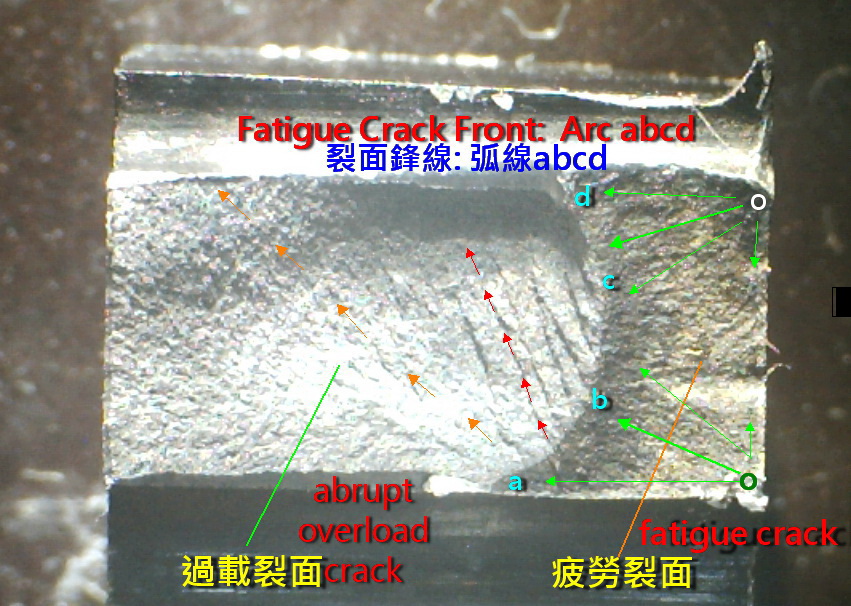

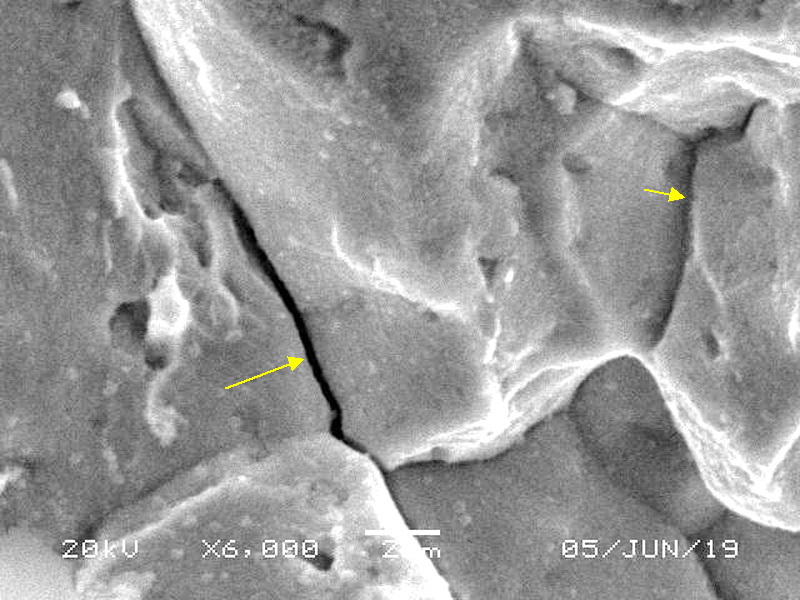

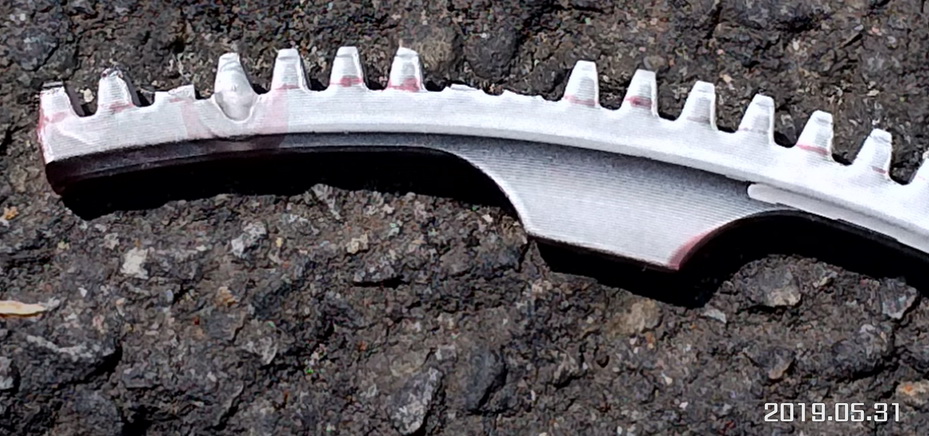

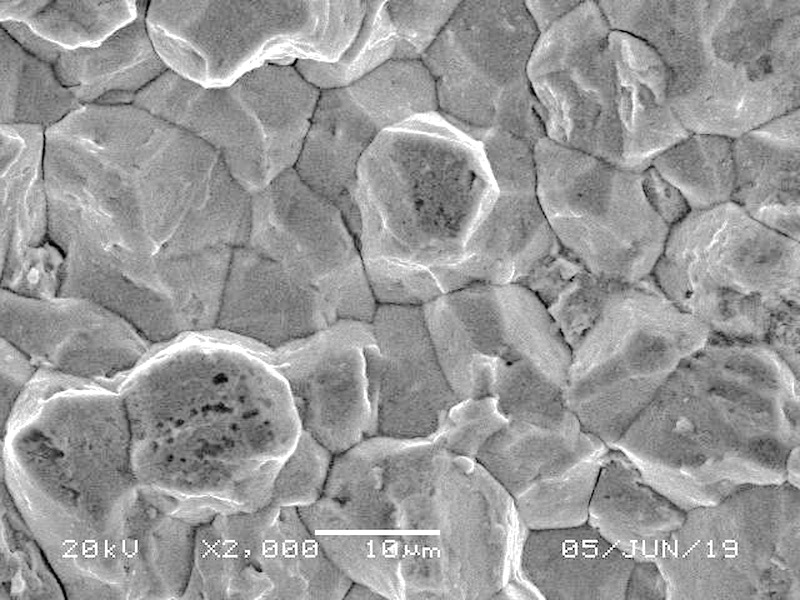

很短命的起動齒輪___疲勞破裂: 氫脆化+心部調質NG= 短命
Teeth induction hardened. Chemical blackened without hydrogen bake-out process.
Just enjoy my beautiful photos. No  questions will be answered by me.
6 xc.jpg
0 1a3.jpg

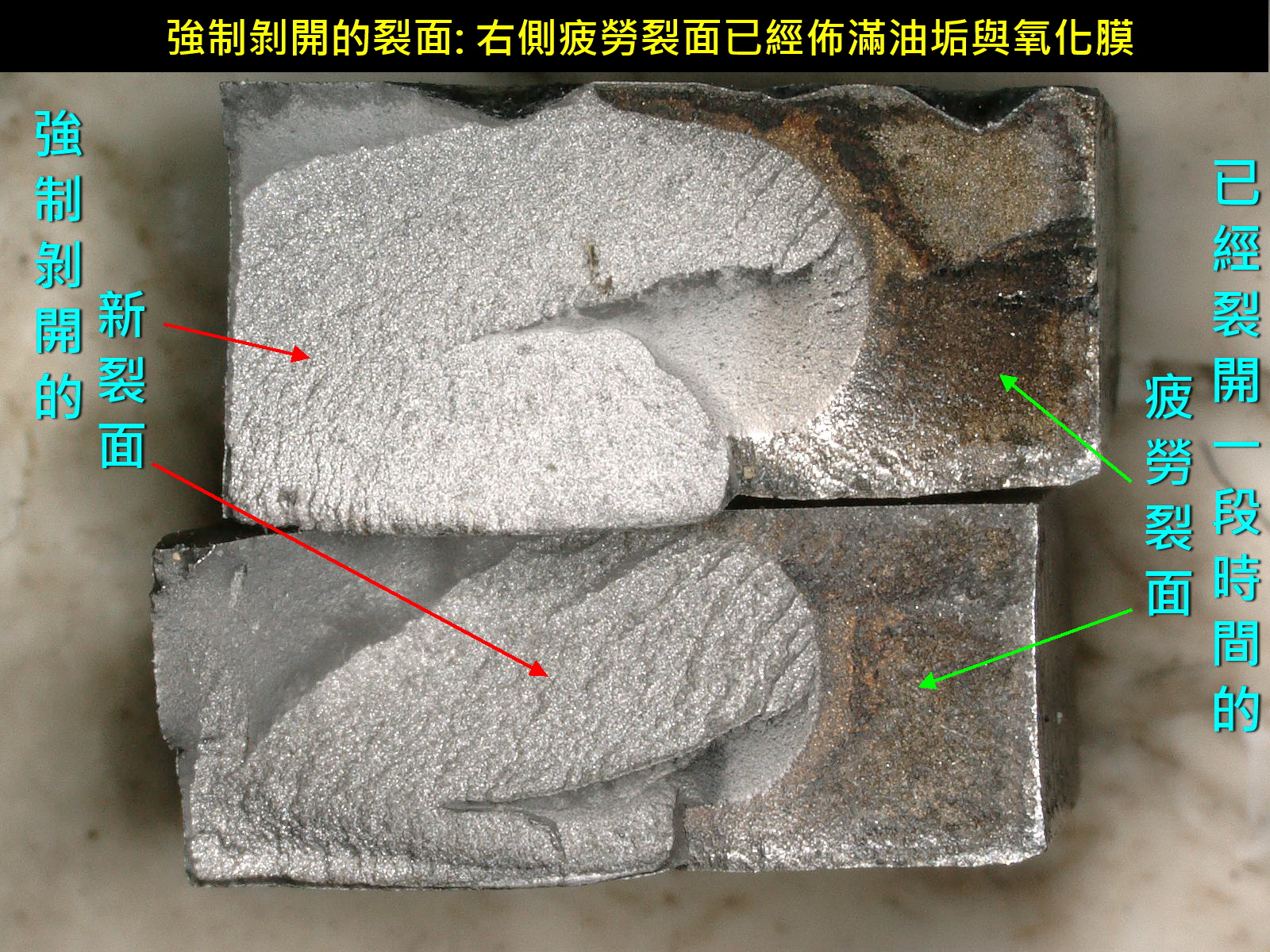

4 wu-a2.jpg
3 wa.jpg
6 xb2.jpg
北京赛维美，热处理炉温均匀性测试
符合AMS2750F、CQI-9和GB/T 9452等相关标准 手机:13910788125 刘博士
回复 顶 踩

使用道具 举报

leomet

签到天数: 474 天

[LV.9]以坛为家II
 楼主| 发表于 2020-5-13 06:54:38 | 显示全部楼层

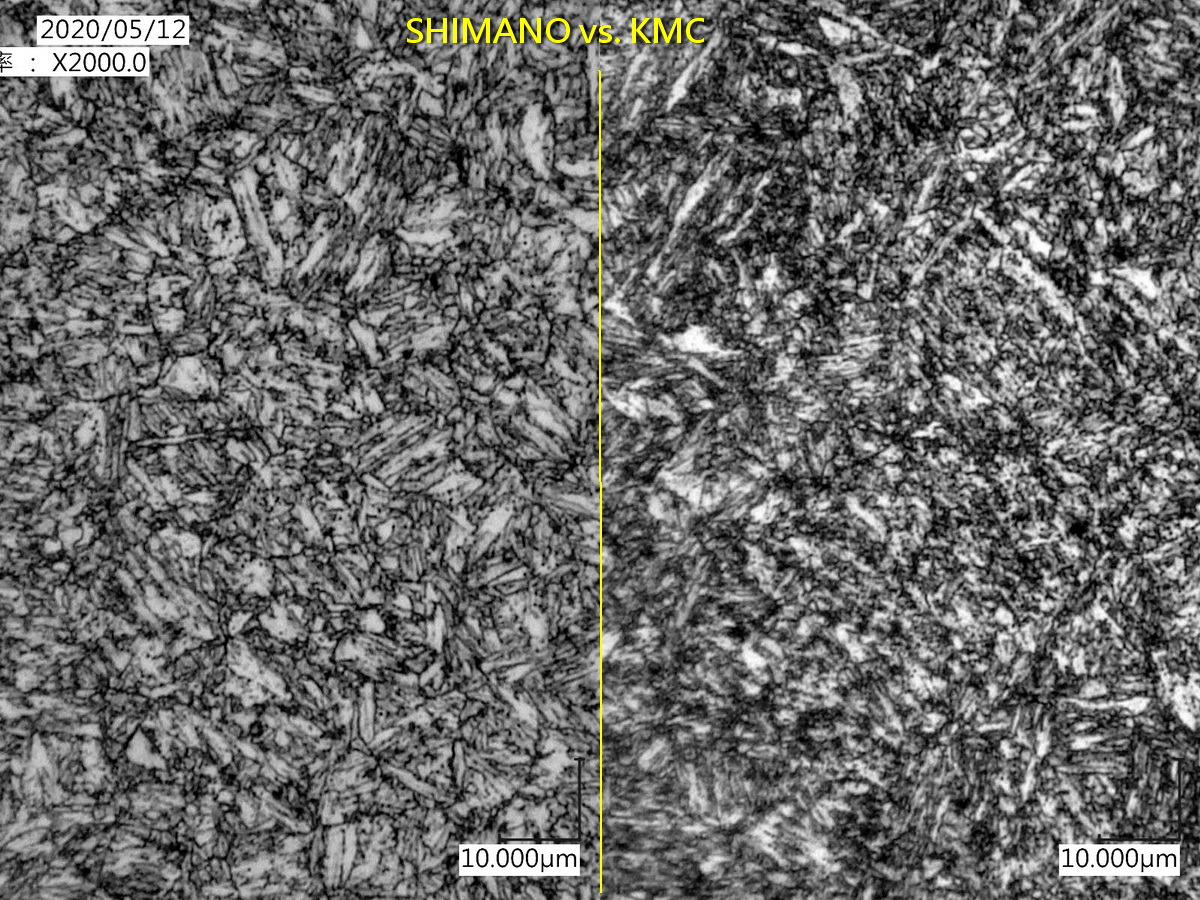

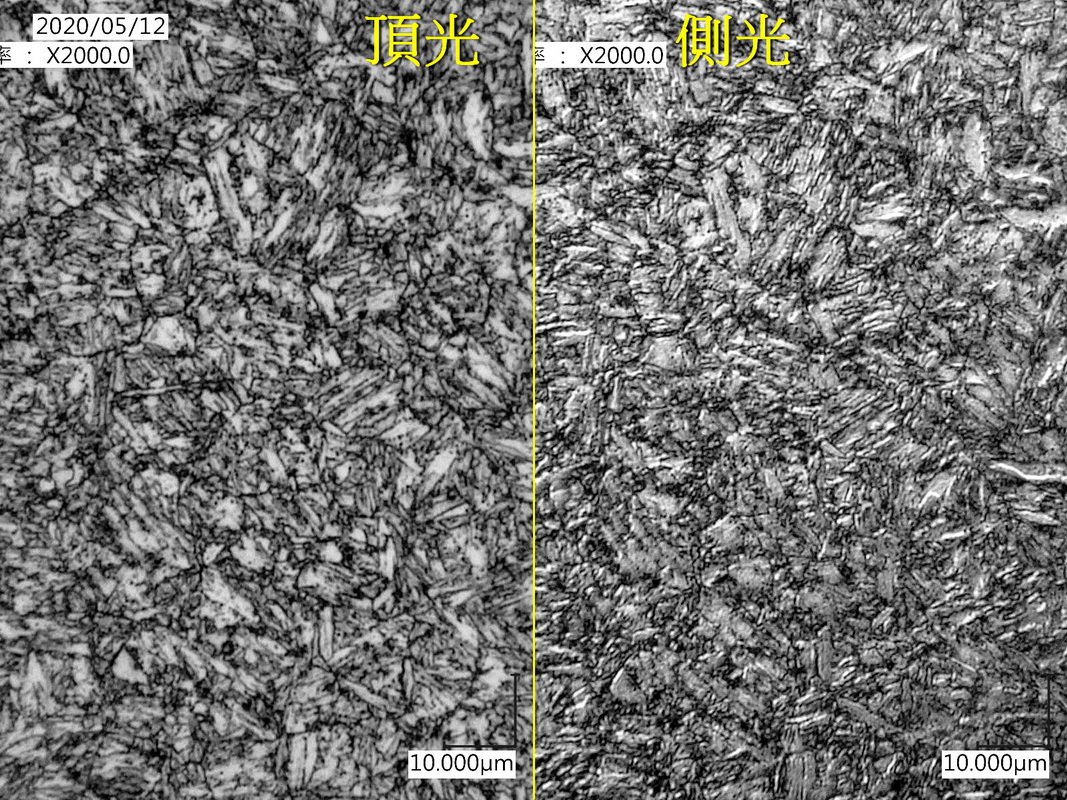

鏈片金相 台vs.日

本帖最后由 leomet 于 2022-10-16 06:56 编辑

大家欣賞...........................

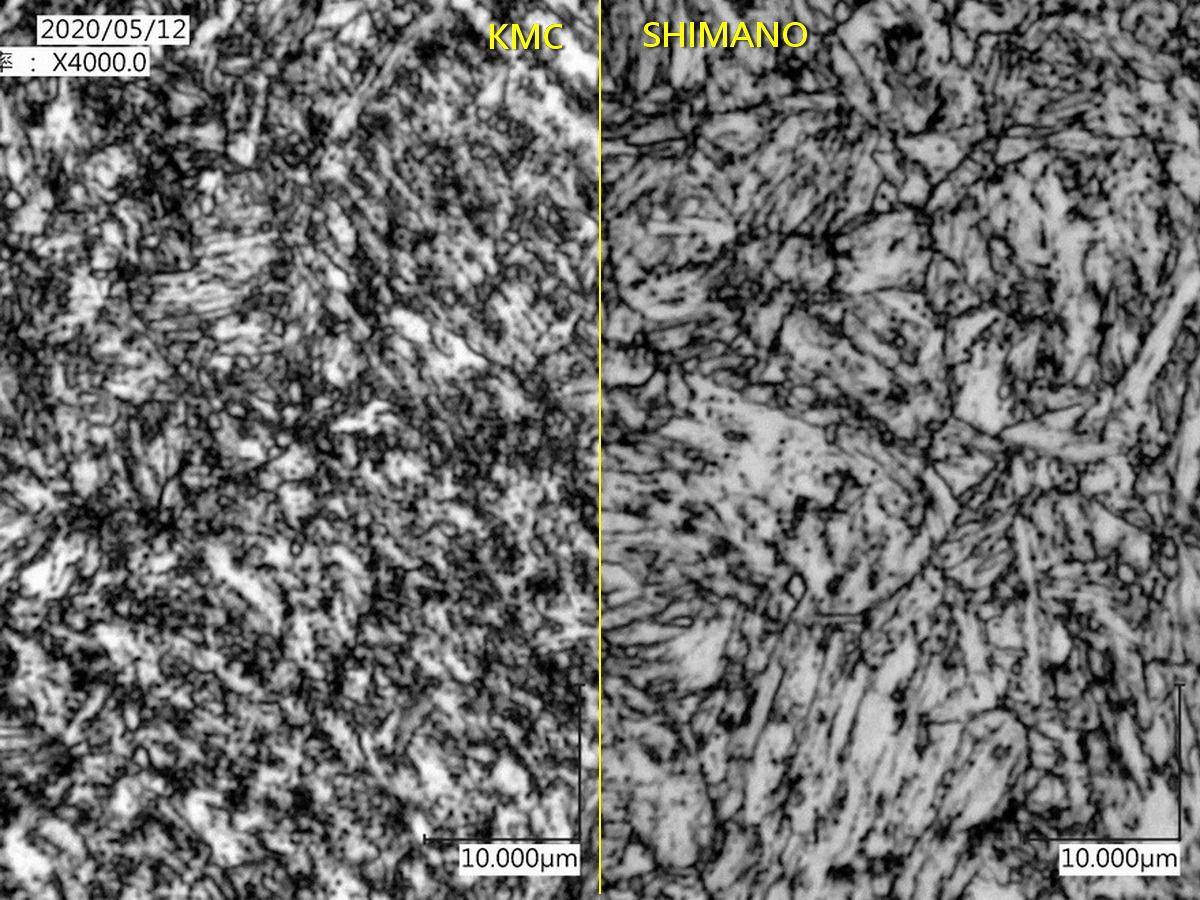

台灣KMC疲勞壽命就是不及日本.
差別在Martensite的均質度
0512-010 -2.jpg
0512-010 -1.jpg
江苏东方航天 提供AMS 2750、 CQI-9、GJB 509B、API- 6A/6D、GB/T9452、ASTM A991、BAC 5621、
HB 5425、RRP54000等14项标准的炉温测试及标准培训、ASTM E220热电偶校准。联系:单经理18051092175
回复 顶 踩

使用道具 举报

leomet

签到天数: 474 天

[LV.9]以坛为家II
 楼主| 发表于 2020-5-13 20:18:44 | 显示全部楼层

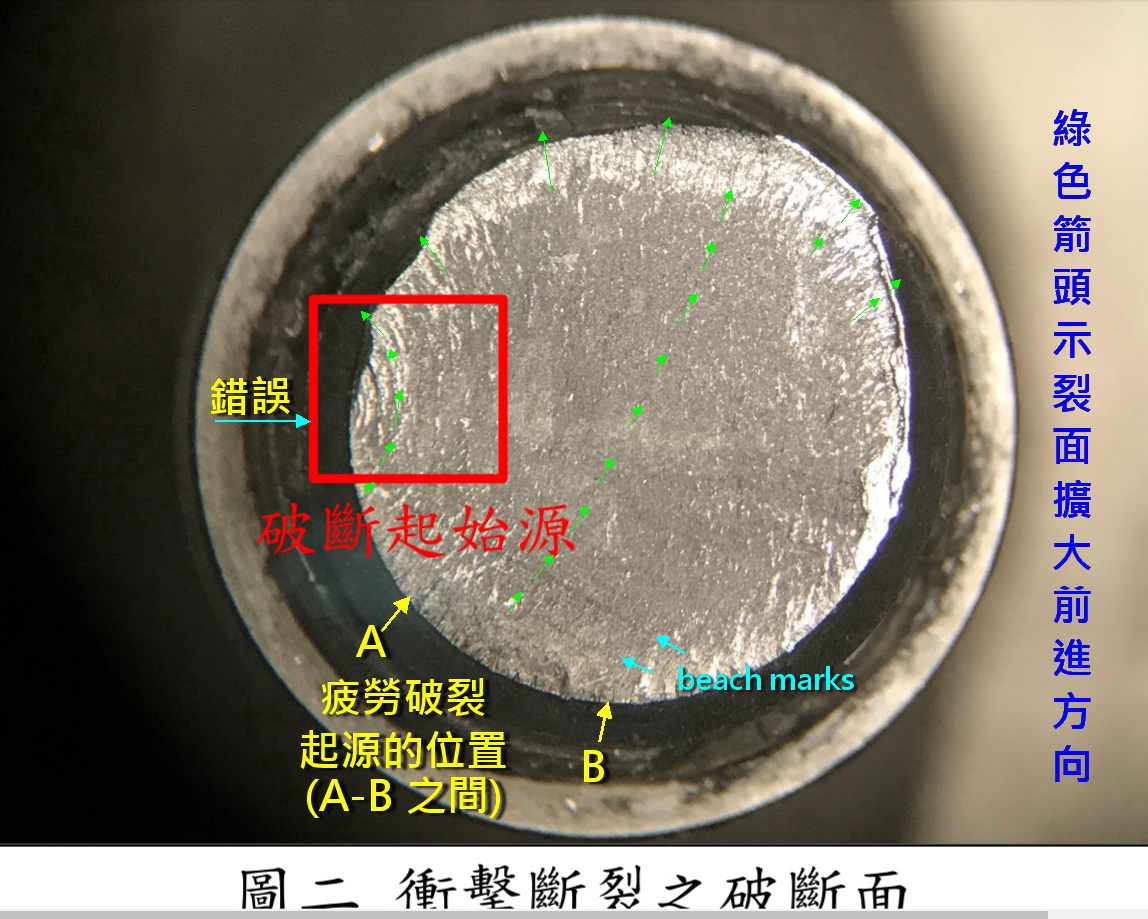

一篇錯誤的 失效分析 有興趣者可看看.
圖片 2a S7.jpg

S7 打釘槍 衝擊測試斷裂分析.pdf

435.02 KB, 下载次数: 316
回复 顶 踩

使用道具 举报

职业炮灰

签到天数: 82 天

[LV.6]常住居民II
发表于 2020-8-18 10:02:46 | 显示全部楼层
楼主好人一生平安！感谢分享1
回复 顶 踩

使用道具 举报

赫龙金属

该用户从未签到
发表于 2020-10-13 16:29:26 | 显示全部楼层
太漂亮了，虽然自己是初学者，但是看到这一张张照片，非常感触
回复 顶 踩

使用道具 举报

cmc01253

签到天数: 327 天

[LV.8]以坛为家I
发表于 2020-12-1 21:31:33 | 显示全部楼层
No more update by Master Wu since  May.  Learns a lot from you.  Thank you very much.
回复 顶 踩

使用道具 举报

leomet

签到天数: 474 天

[LV.9]以坛为家II
 楼主| 发表于 2021-2-14 19:58:22 | 显示全部楼层
leomet 发表于 2020-5-13 20:18
一篇錯誤的 失效分析 有興趣者可看看.

For those who are interested.

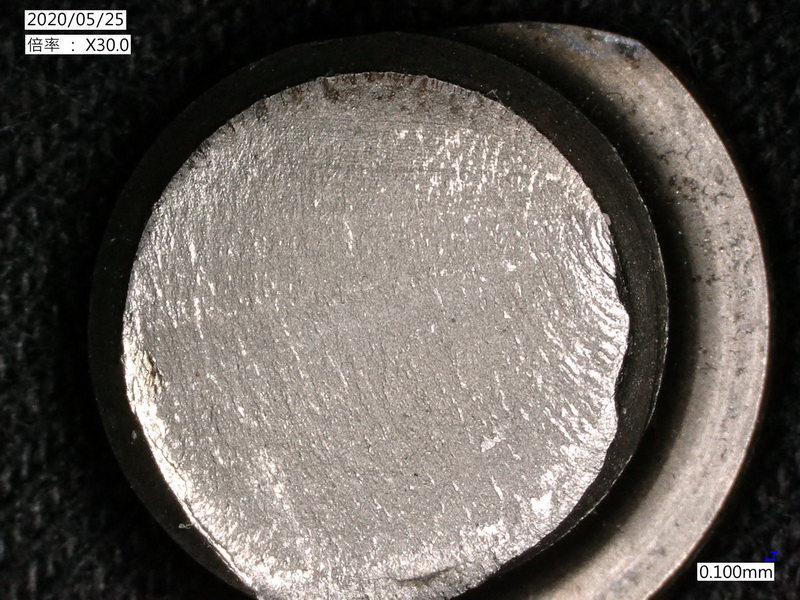

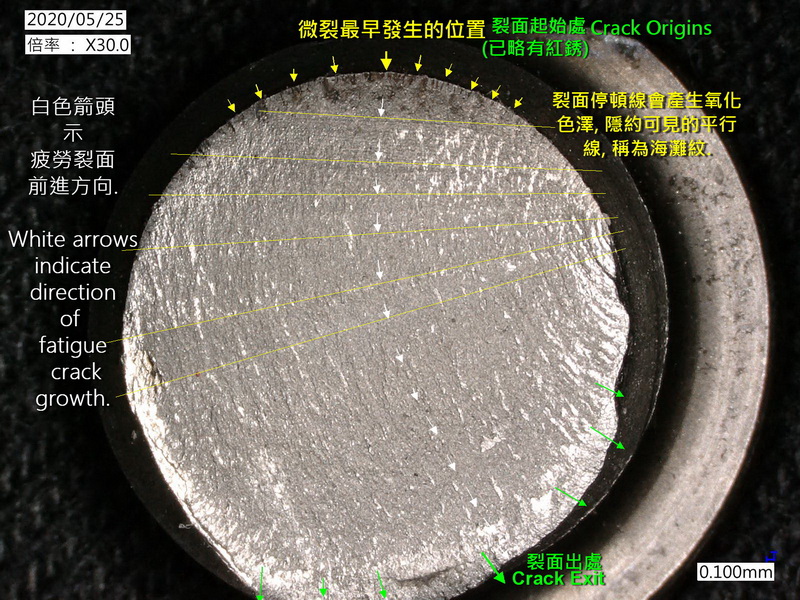

0 525-9h-2.jpg
0 525-9hz.jpg
回复 顶 踩

使用道具 举报

leomet

签到天数: 474 天

[LV.9]以坛为家II
 楼主| 发表于 2021-2-14 20:29:13 | 显示全部楼层
本帖最后由 leomet 于 2021-2-23 06:30 编辑
leomet 发表于 2021-2-14 19:58
For those who are interested in.

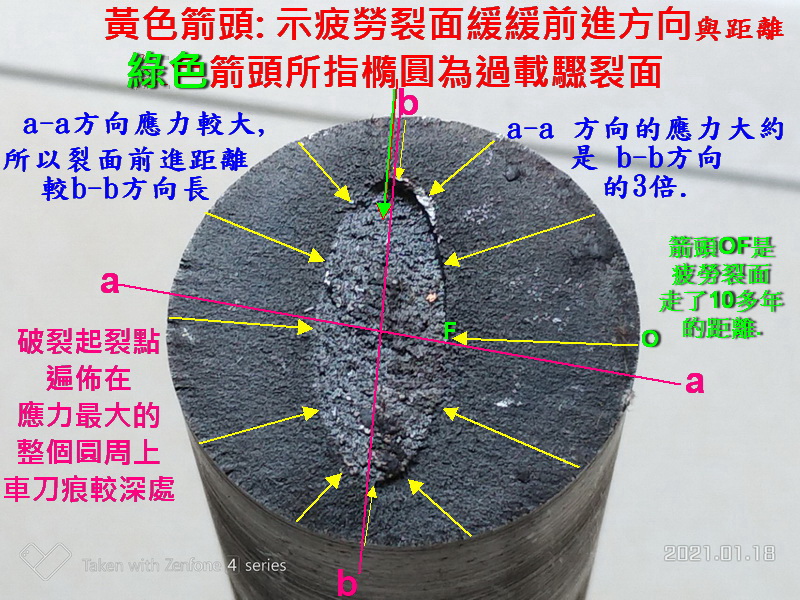

Failure Analysis report for your reference.
3. 疲勞~篇 is from my report.

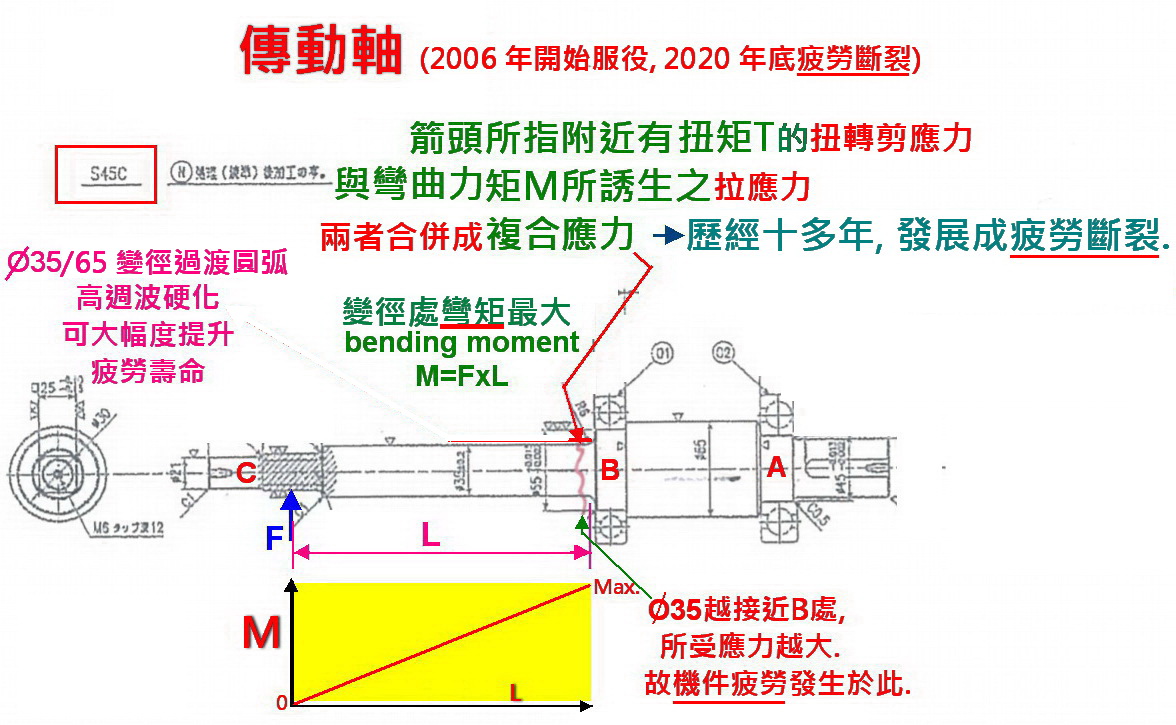

軸 受力圖.jpg

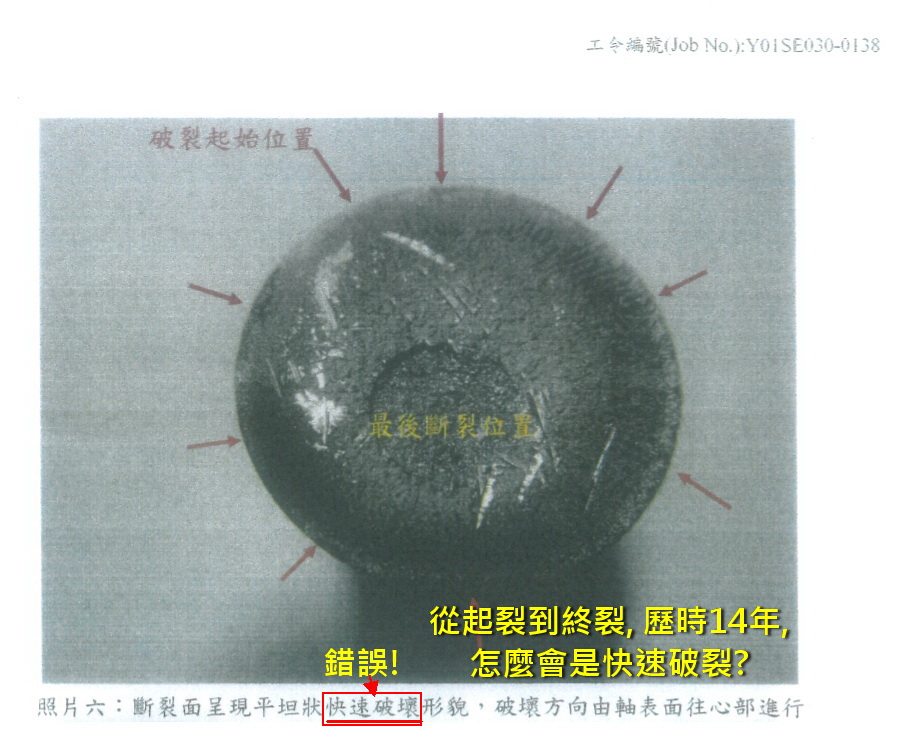

描述錯誤

描述錯誤

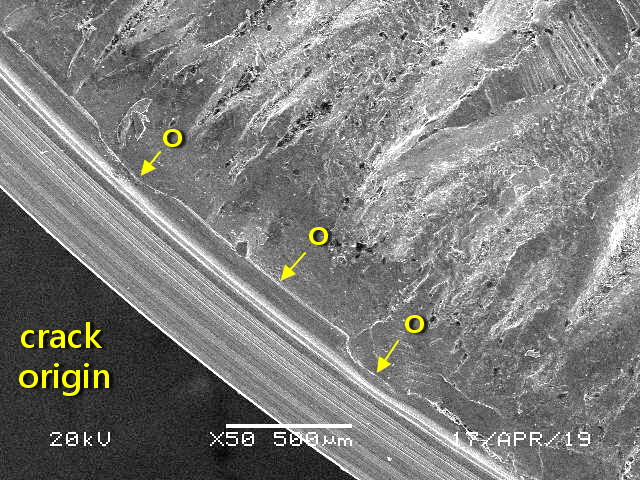

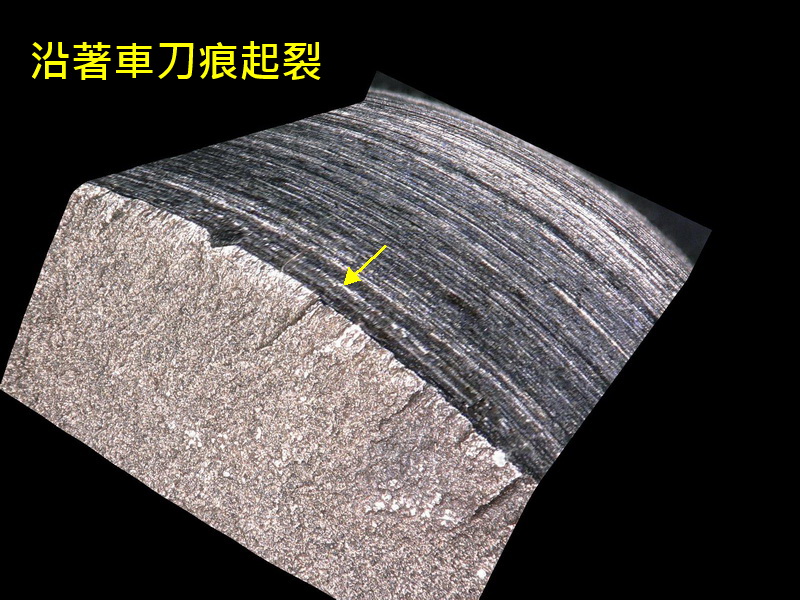

車刀痕起裂

車刀痕起裂

傳動軸斷裂金屬中心3.pdf

10.76 MB, 下载次数: 195

傳動軸斷裂 金屬中心1.pdf

15.13 MB, 下载次数: 201

傳動軸斷裂金屬中心2.pdf

12.76 MB, 下载次数: 174

３疲勞裂面篇.pdf

814.12 KB, 下载次数: 82
回复 顶 踩

使用道具 举报

cmc01253

签到天数: 327 天

[LV.8]以坛为家I
发表于 2021-2-18 10:34:30 | 显示全部楼层
leomet 发表于 2021-2-14 20:29
Failure Analysis report for your reference.
3. 疲勞~篇 is from my report.

这个传动轴的材质S15C，成品HRB91 ，竟然没有做热处理， 这个材料做的传动轴最起码的要做渗碳淬火处理。
回复 顶 踩

使用道具 举报

leomet

签到天数: 474 天

[LV.9]以坛为家II
 楼主| 发表于 2021-2-21 22:58:04 | 显示全部楼层
本帖最后由 leomet 于 2021-2-23 06:23 编辑
cmc01253 发表于 2021-2-18 10:34
这个传动轴的材质S15C，成品HRB91 ，竟然没有做热处理， 这个材料做的传动轴最起码的要做渗碳淬火处理。


圖面要求S45C, 正火熱處理. 受力不大 所以從起裂到斷裂 歷經14年.
回复 顶 踩

使用道具 举报

李進勇

签到天数: 32 天

[LV.5]常住居民I
发表于 2021-7-8 11:41:22 | 显示全部楼层
吳老師所分享的金相照片
總是讓人受益匪淺
回复 顶 踩

使用道具 举报

leomet

签到天数: 474 天

[LV.9]以坛为家II
 楼主| 发表于 2021-8-31 14:40:12 | 显示全部楼层

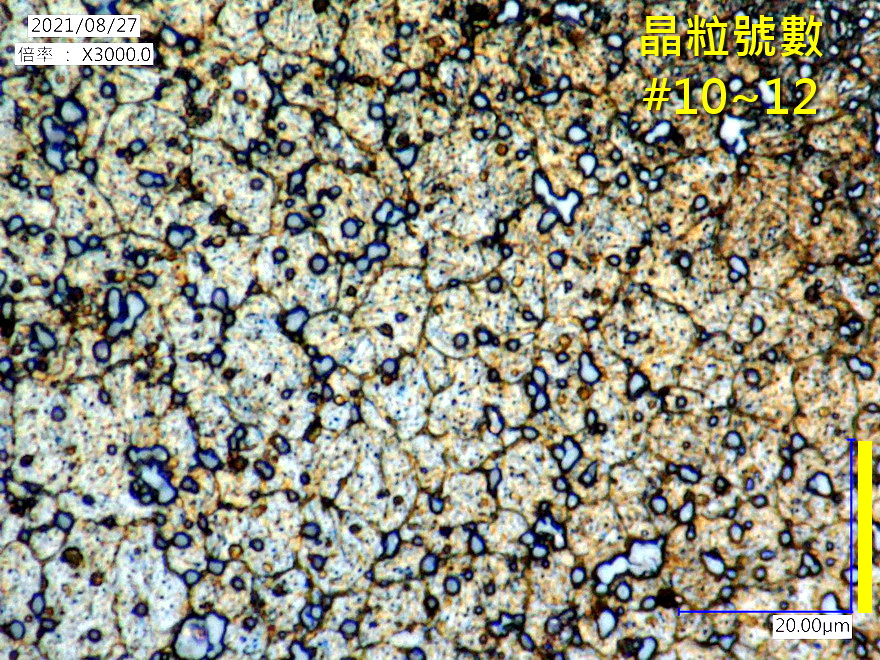

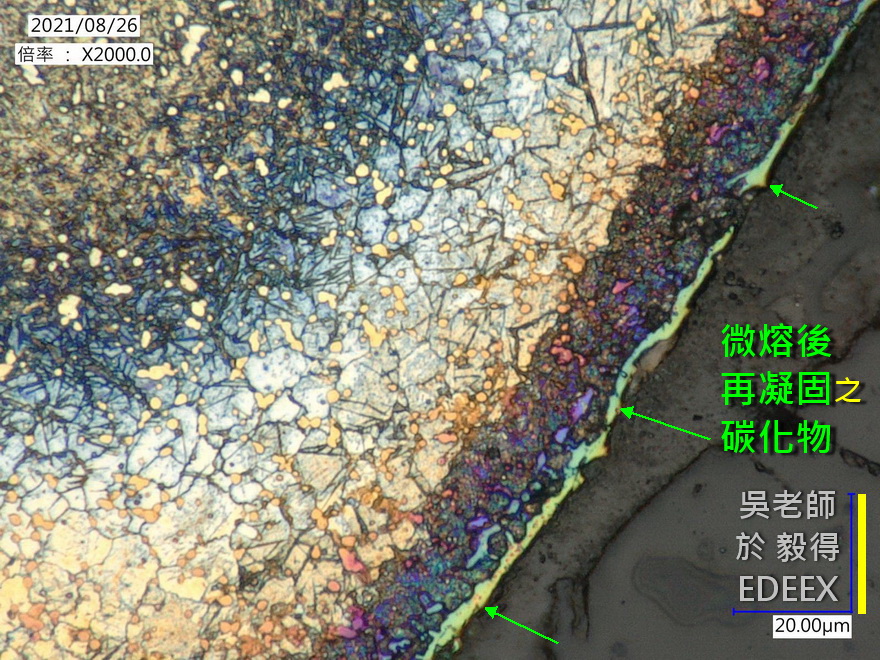

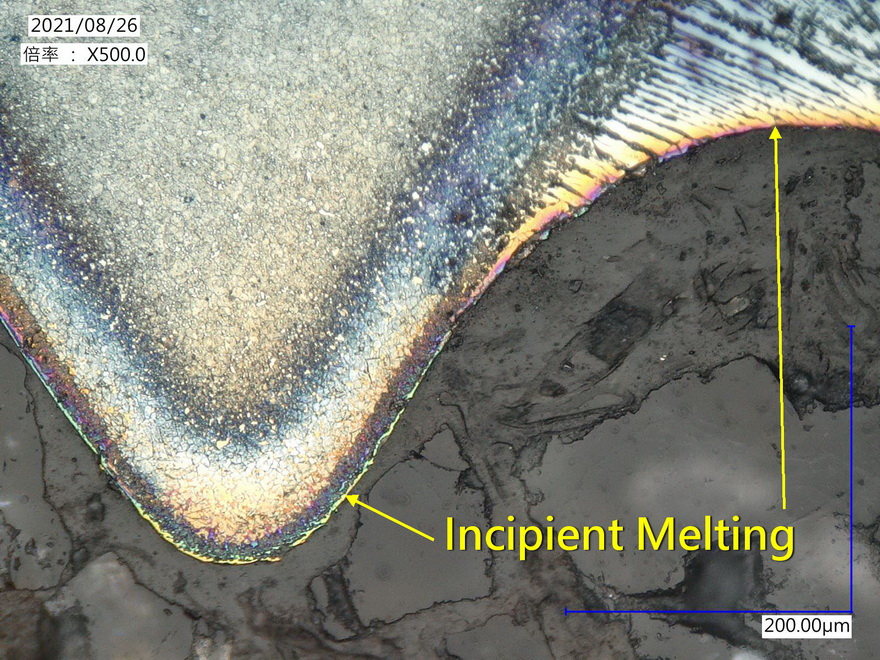

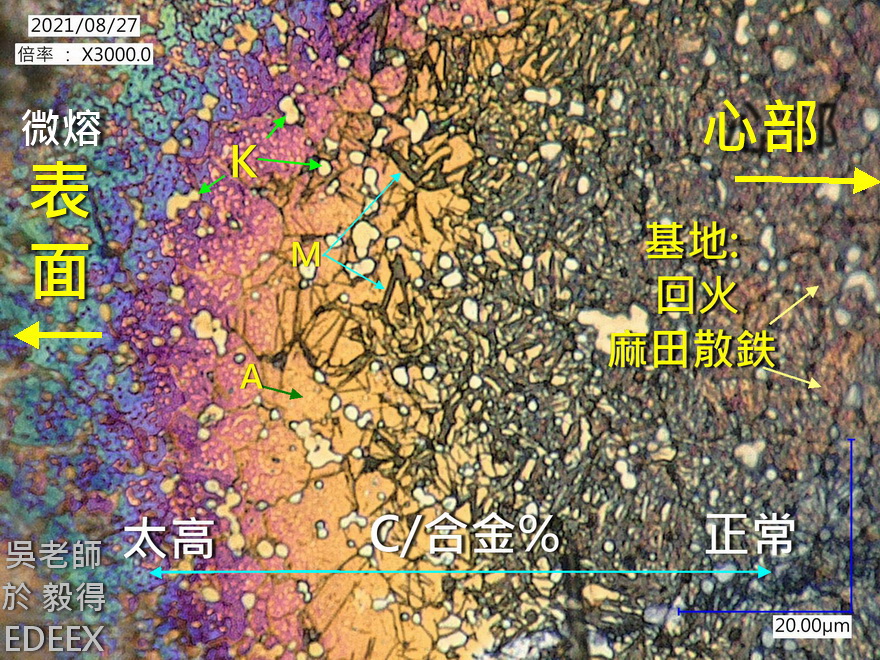

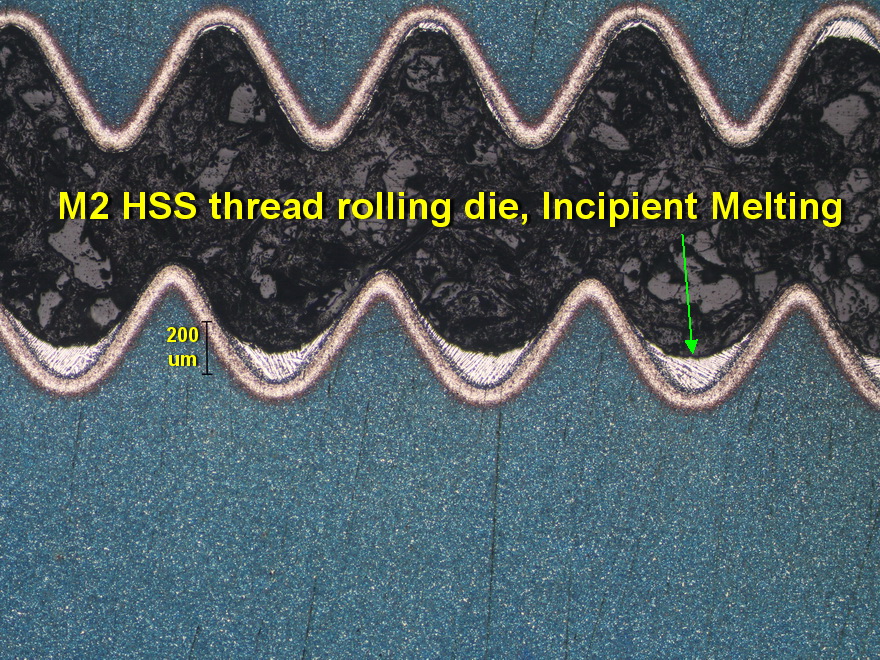

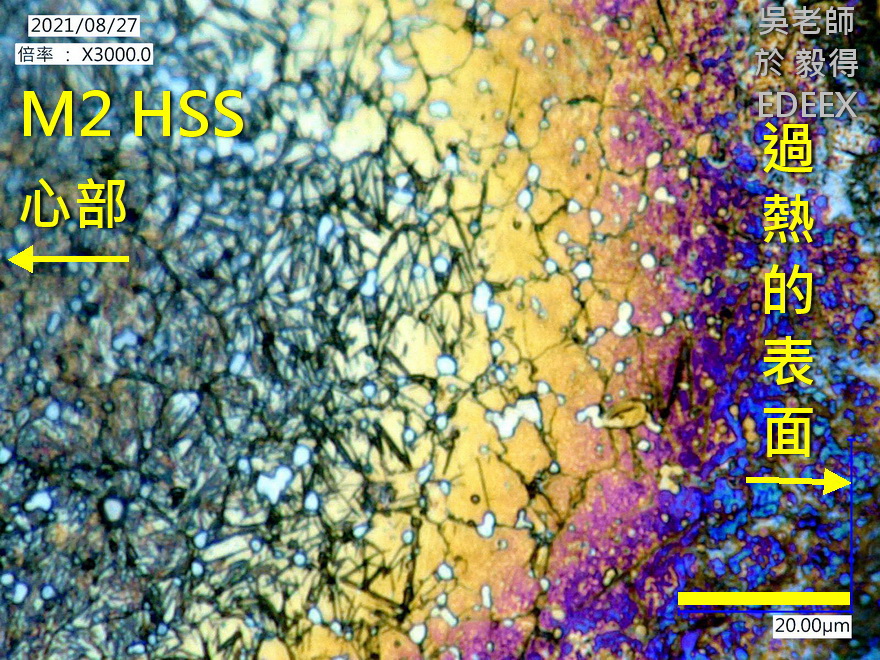

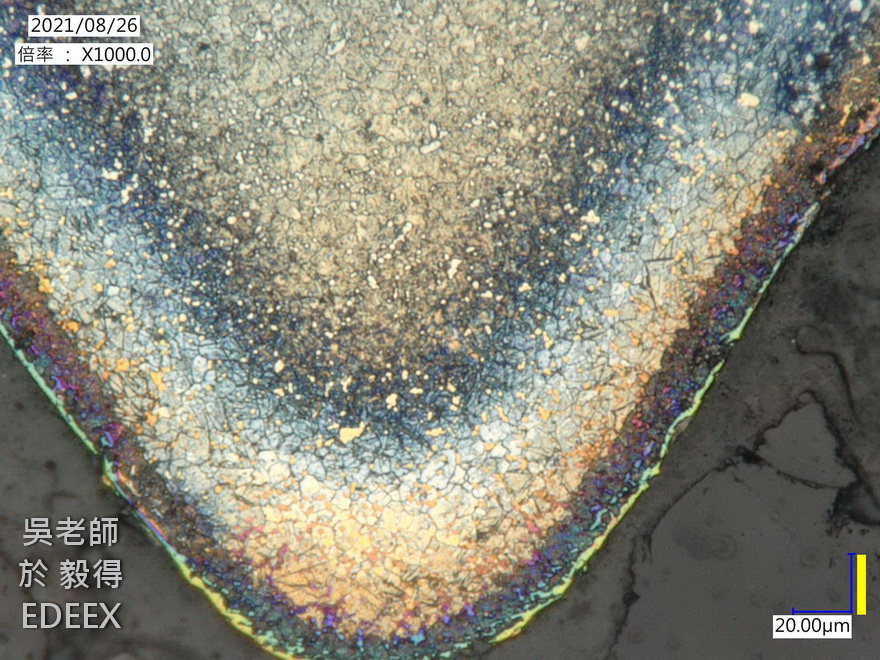

高速鋼 過熱+ M2 HSS_1.jpg 微熔
0 IMG_1976.JPG
M2 HSS 1.jpg
M2 HSS 2.jpg
M2 HSS 2a.jpg
M2 HSS_6.jpg
M2 Stl.jpg
回复 顶 踩

使用道具 举报

leomet

签到天数: 474 天

[LV.9]以坛为家II
 楼主| 发表于 2021-9-1 09:31:45 | 显示全部楼层

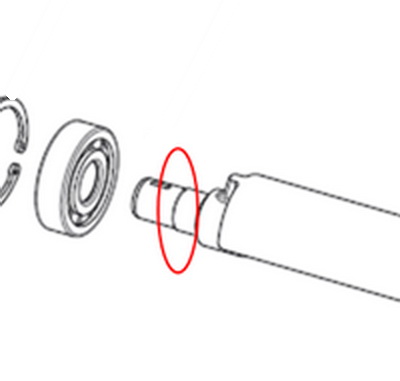

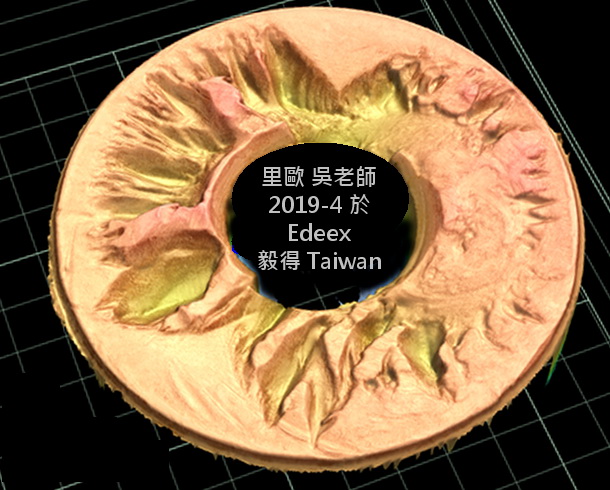

快艇傳動軸  測試中疲勞斷裂: 刀痕應力集中+調質組織不良

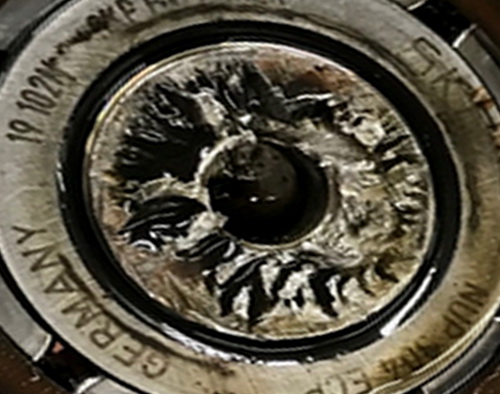

0 image003a.jpg
.jpg
01 2.jpg
回复 顶 踩

使用道具 举报

cmc01253

签到天数: 327 天

[LV.8]以坛为家I
发表于 2021-9-1 10:55:56 | 显示全部楼层
又等到吴老师的作品了。感谢吴老师分享如此美丽的组织图片和失效分析。
回复 顶 踩

使用道具 举报

cmc01253

签到天数: 327 天

[LV.8]以坛为家I
发表于 2021-9-1 10:57:12 | 显示全部楼层
请问吴老师，断口的覆膜是如何制作的？
回复 顶 踩

使用道具 举报

郭庆林

签到天数: 149 天

[LV.7]常住居民III
发表于 2021-9-28 15:41:16 | 显示全部楼层
leomet 发表于 2008-3-17 20:58
今日才被告知該軸規範 HV550 有效滲碳层0.40~0.60mm. 測淂~0.35mm.

上回試片沒做好, 極表面不清楚. 今天 ...

受益匪浅，谢谢老师，确实明白了很多疑问
回复 顶 踩

使用道具 举报

leomet

签到天数: 474 天

[LV.9]以坛为家II
 楼主| 发表于 2021-11-27 07:49:10 | 显示全部楼层
本帖最后由 leomet 于 2021-11-28 07:22 编辑
leomet 发表于 2021-2-14 20:29
Failure Analysis report for your reference.
3. 疲勞~篇 is from my report.

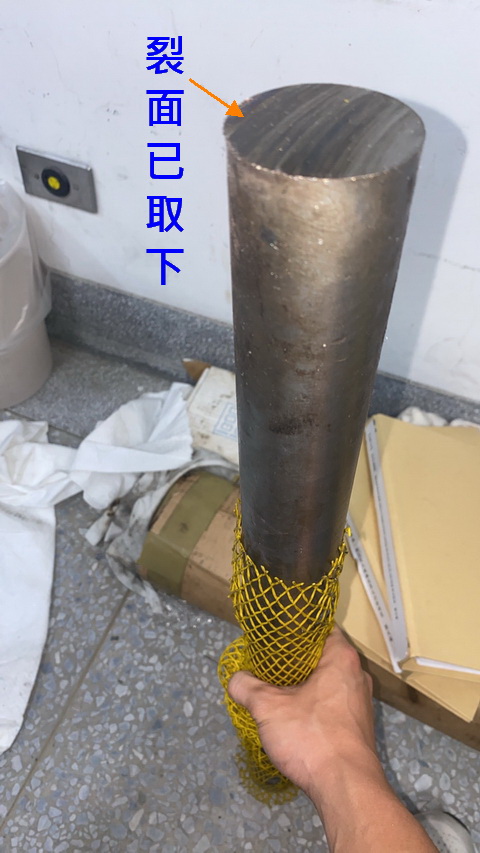

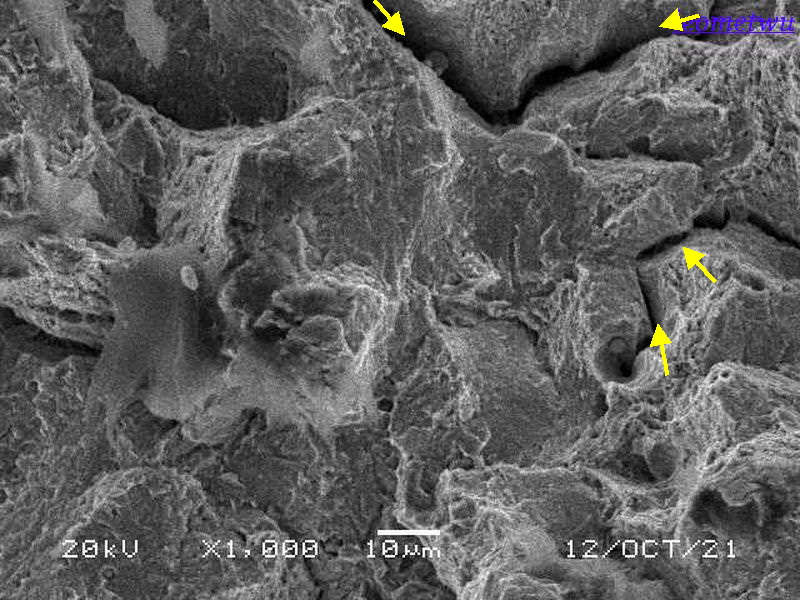

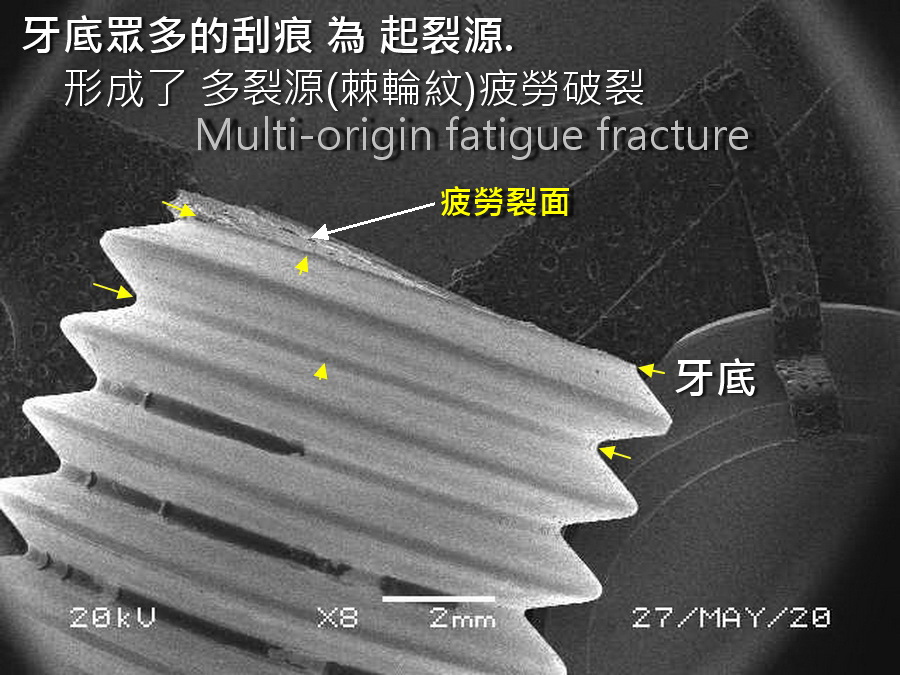

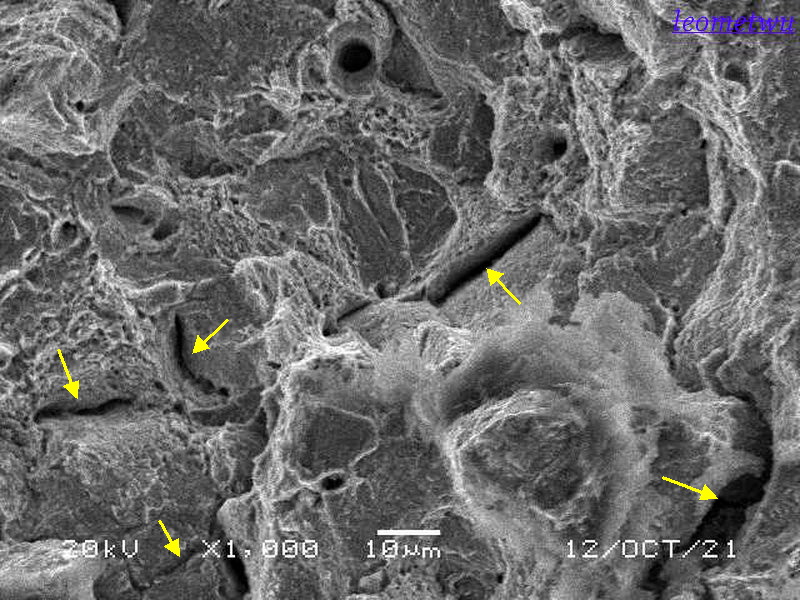

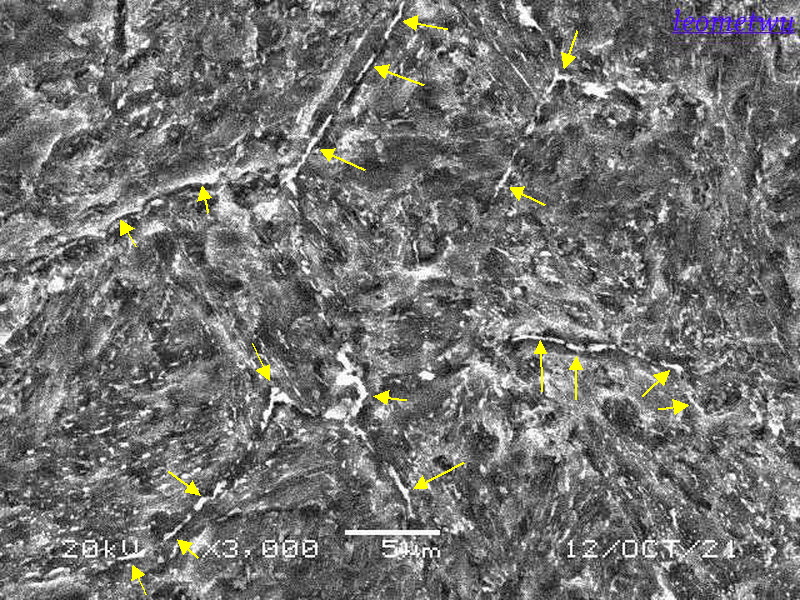

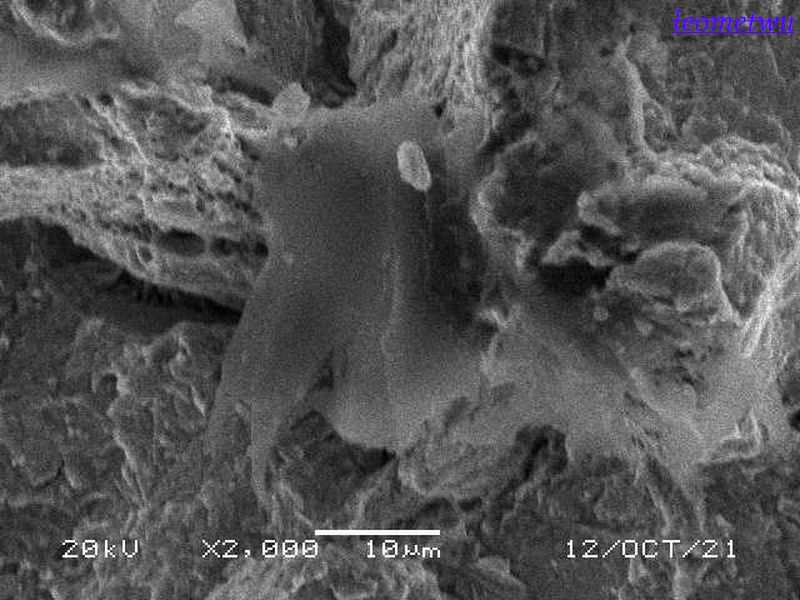

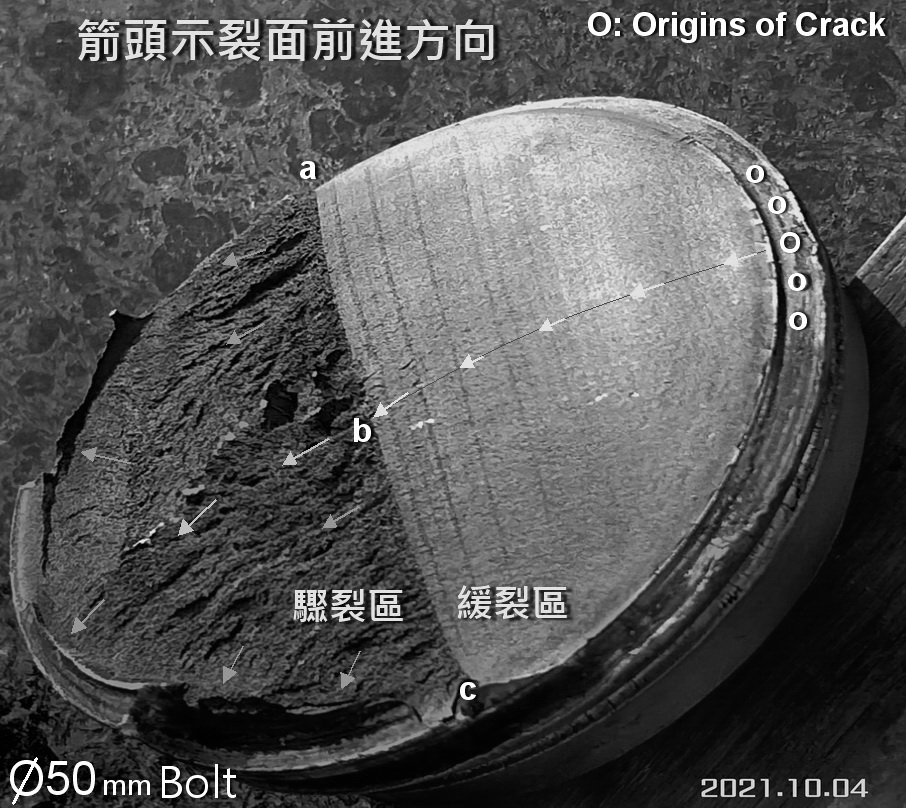

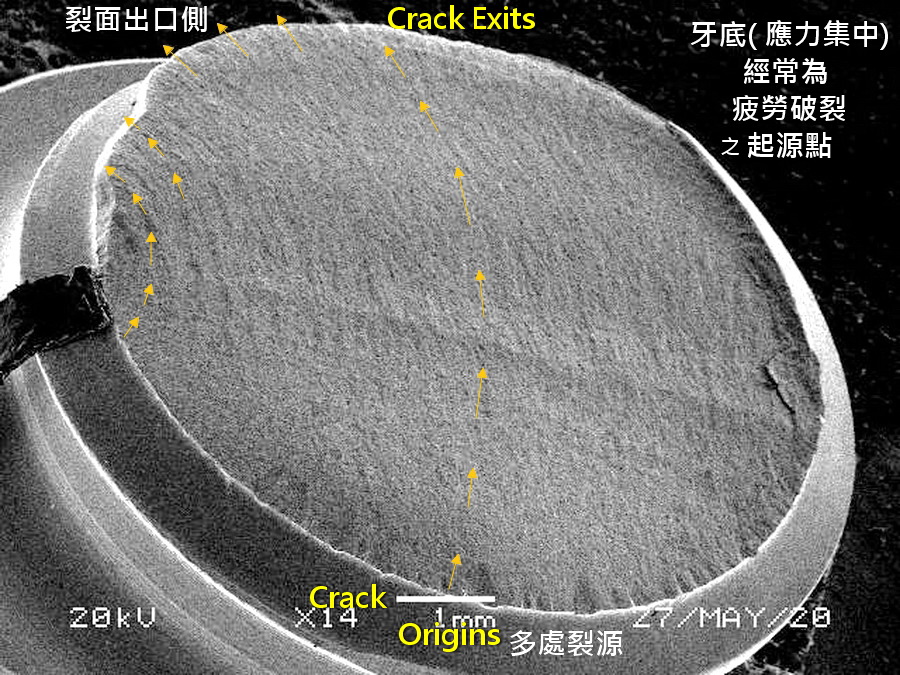

Fatigue Fracture Surface
0 裂面 2.jpg
2 19_2.jpg
2 24_2.jpg
1 31_2.jpg
回复 顶 踩

使用道具 举报

leomet

签到天数: 474 天

[LV.9]以坛为家II
 楼主| 发表于 2021-11-27 07:52:56 | 显示全部楼层
本帖最后由 leomet 于 2021-11-28 07:47 编辑

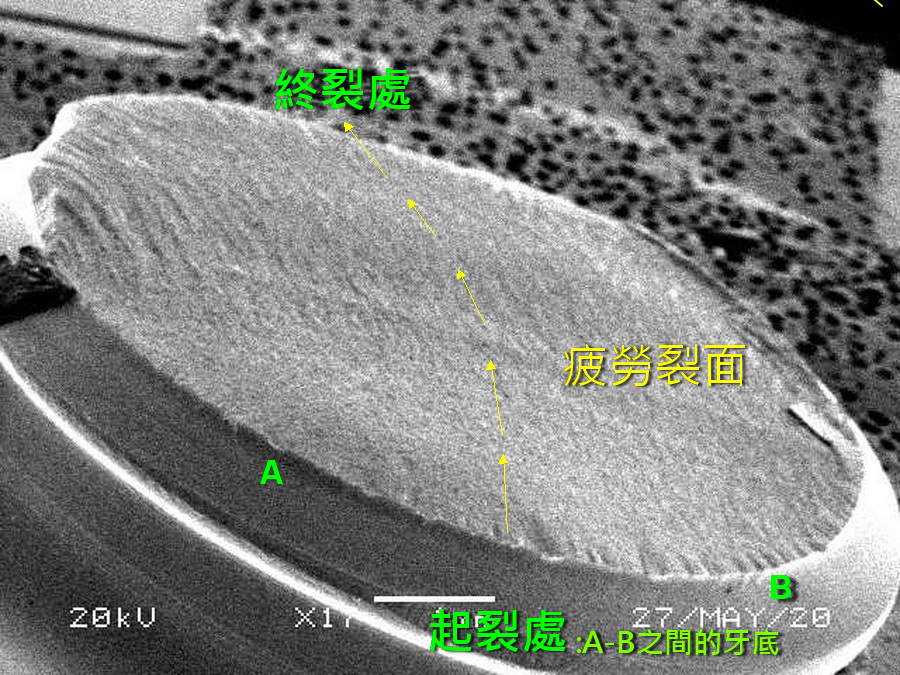

Fatigue Fracture Surface
0 裂面 2-2.jpg

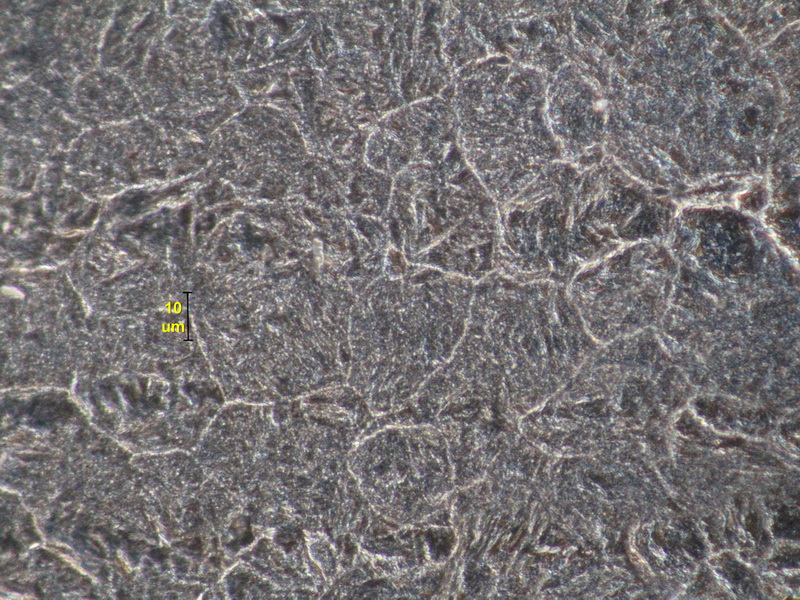

暗視場 high-lighting GB carbide

暗視場 high-lighting GB carbide

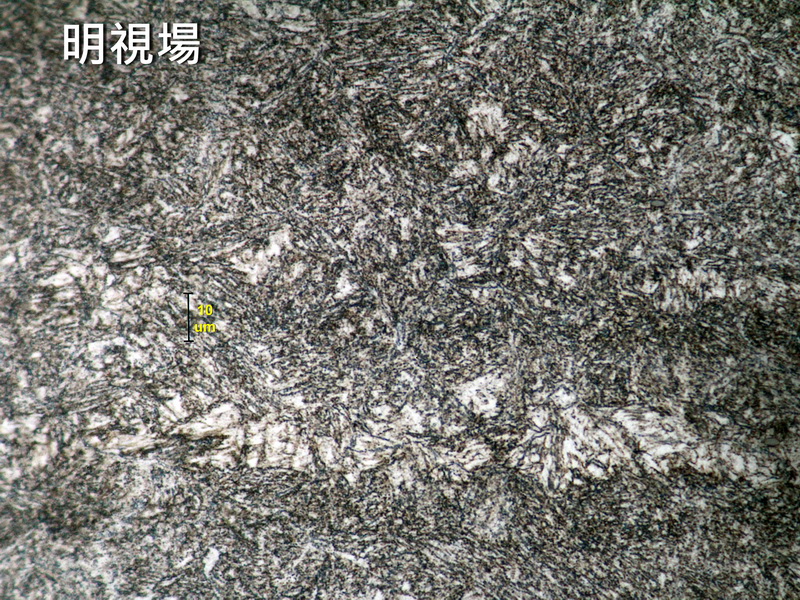

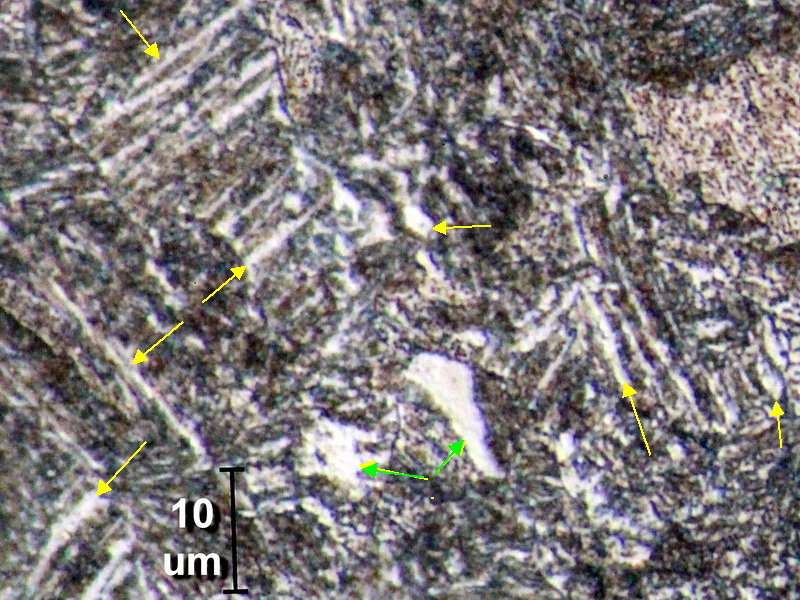

3% nital: GB carbide is nowhere to be seen.

3% nital: GB carbide is nowhere to be seen.

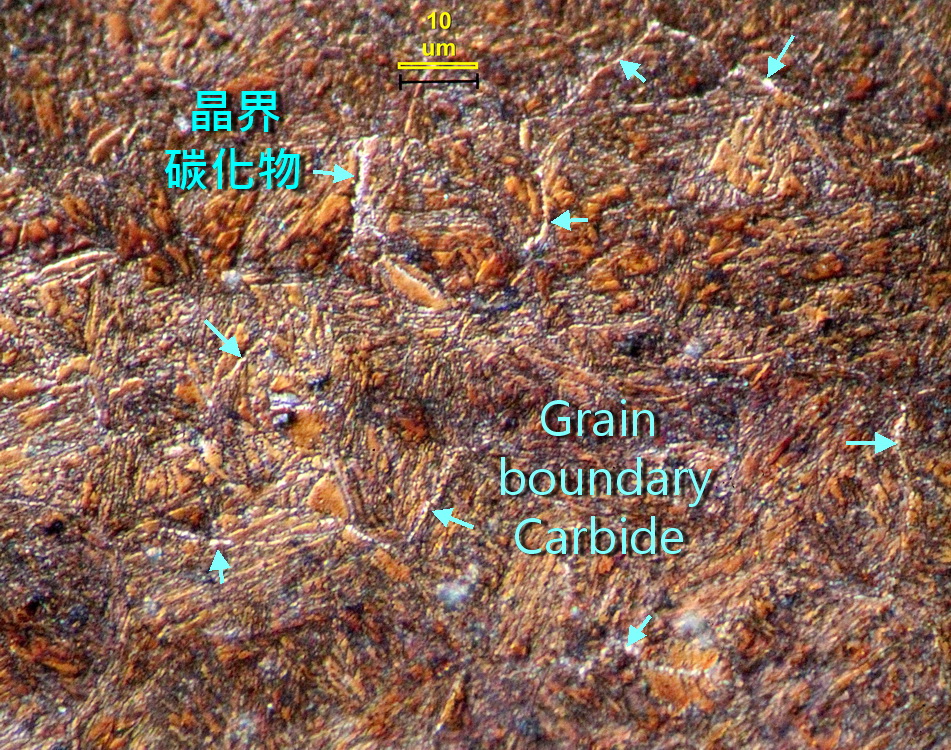

彩蝕; 顯現GB carbide

彩蝕; 顯現GB carbide

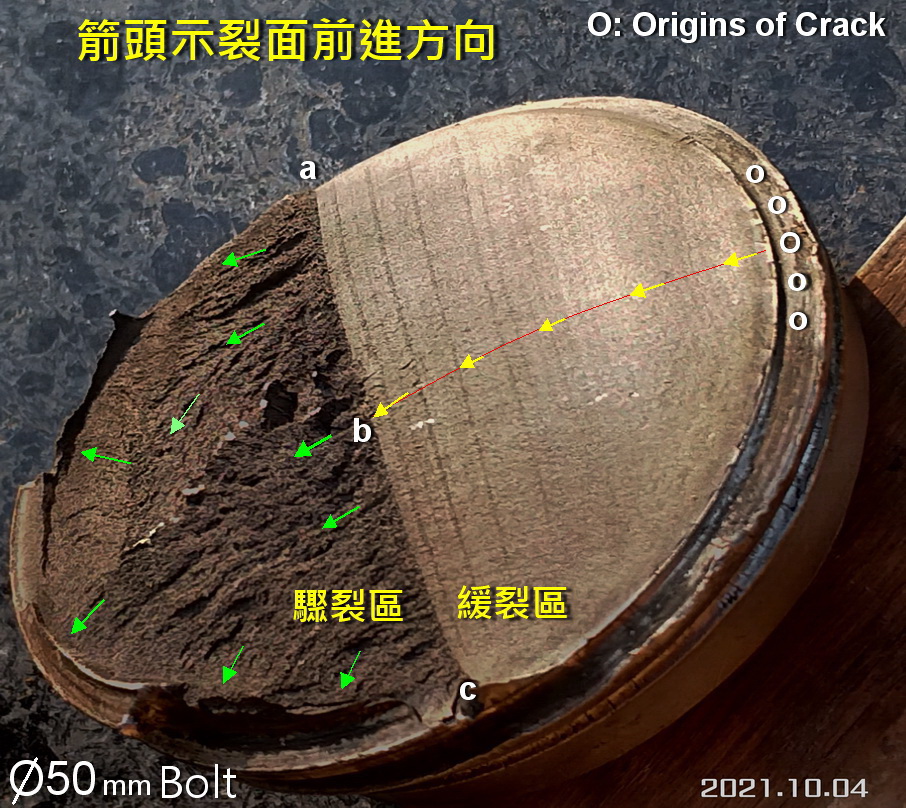

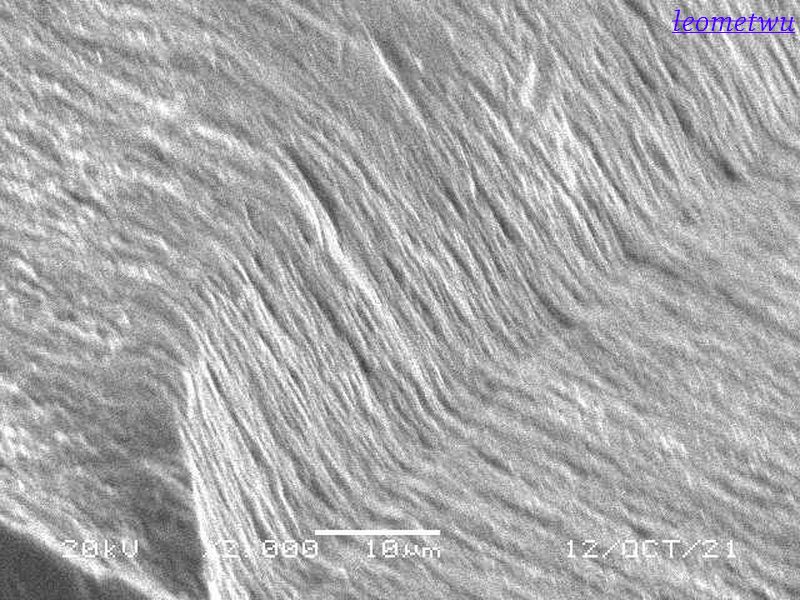

緩裂區

緩裂區

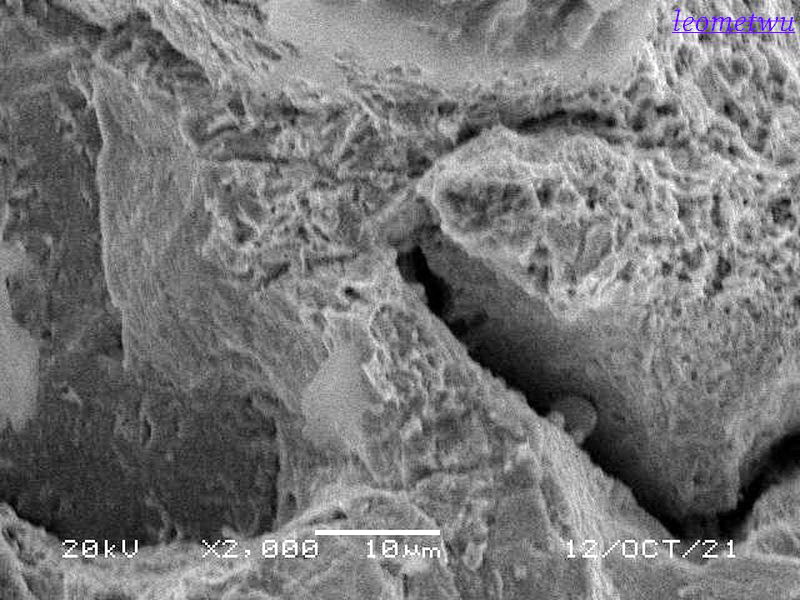

驟裂區 延晶裂

驟裂區 延晶裂
