发点自己觉得有意思的照片，小小的乐趣啊(不断更新)

SHUANGHUO · 发表于 2010-6-30 10:32:06

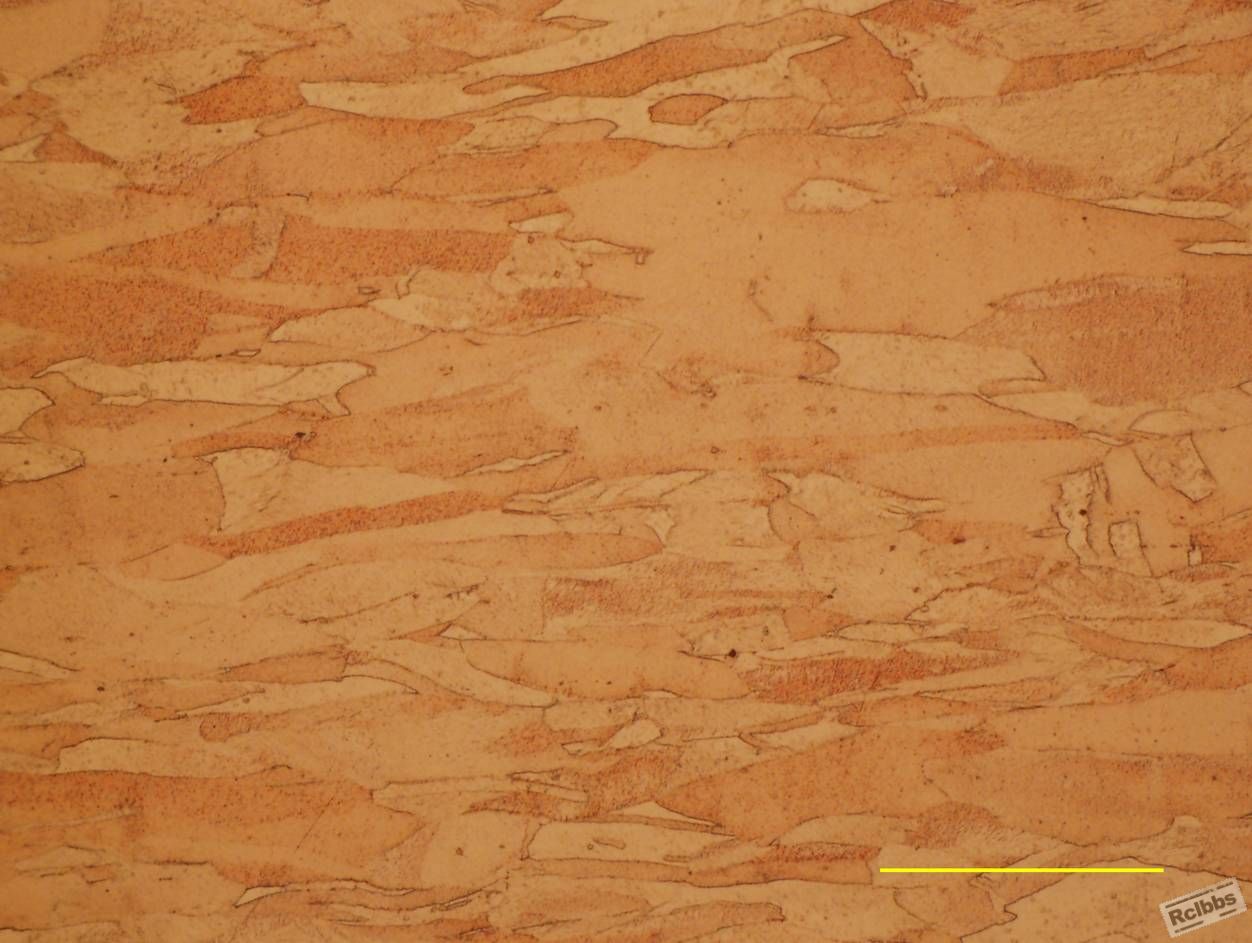

T2 纯铜热挤压 500X 国产

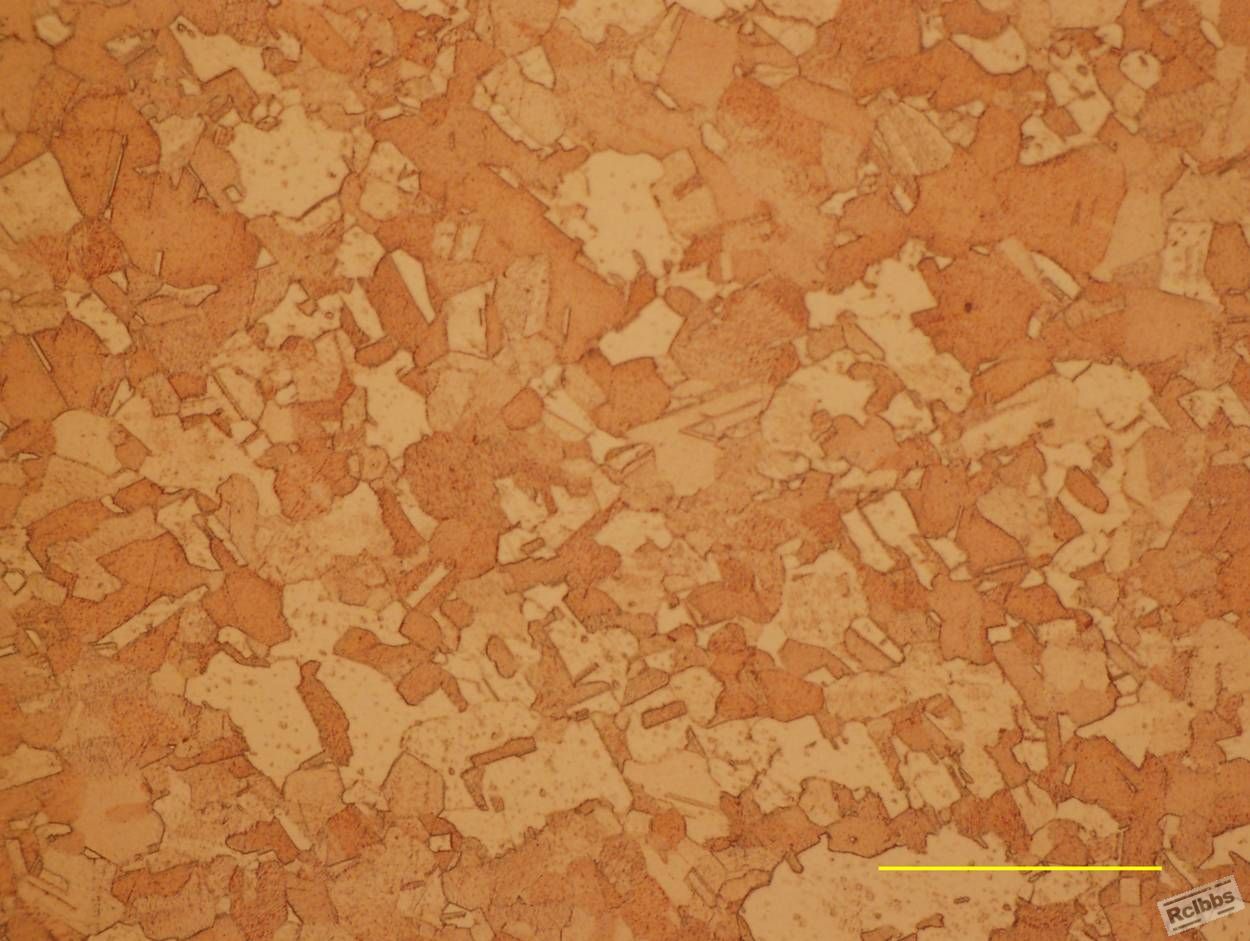

T2 纯铜热挤压 500X 日本

从晶粒变形情况可以看出挤压温度还是不一样的，下面的电导率比上面的稍好些

wangxianzhong · 发表于 2010-6-30 15:56:16

你的制样水平堪称一流！领教了！

wellshe · 发表于 2010-6-30 16:15:52

我也用NIKON的显微镜也没有拍出这么好的图片

SHUANGHUO · 发表于 2010-6-30 16:24:28

你的制样水平堪称一流！领教了！
wangxianzhong 发表于 2010-6-30 15:56

登录/注册后可看大图

谢谢夸奖
我的制样实在是不能让自己满意，基本无法做到整个试样都没有伤痕
每次在500X的暗场下观察时都伤心不已。。。。。。。

SHUANGHUO · 发表于 2010-7-1 14:40:03

继续发图
一个失效的东西，别的厂家送过来的，没有委托啊，友情给判断下

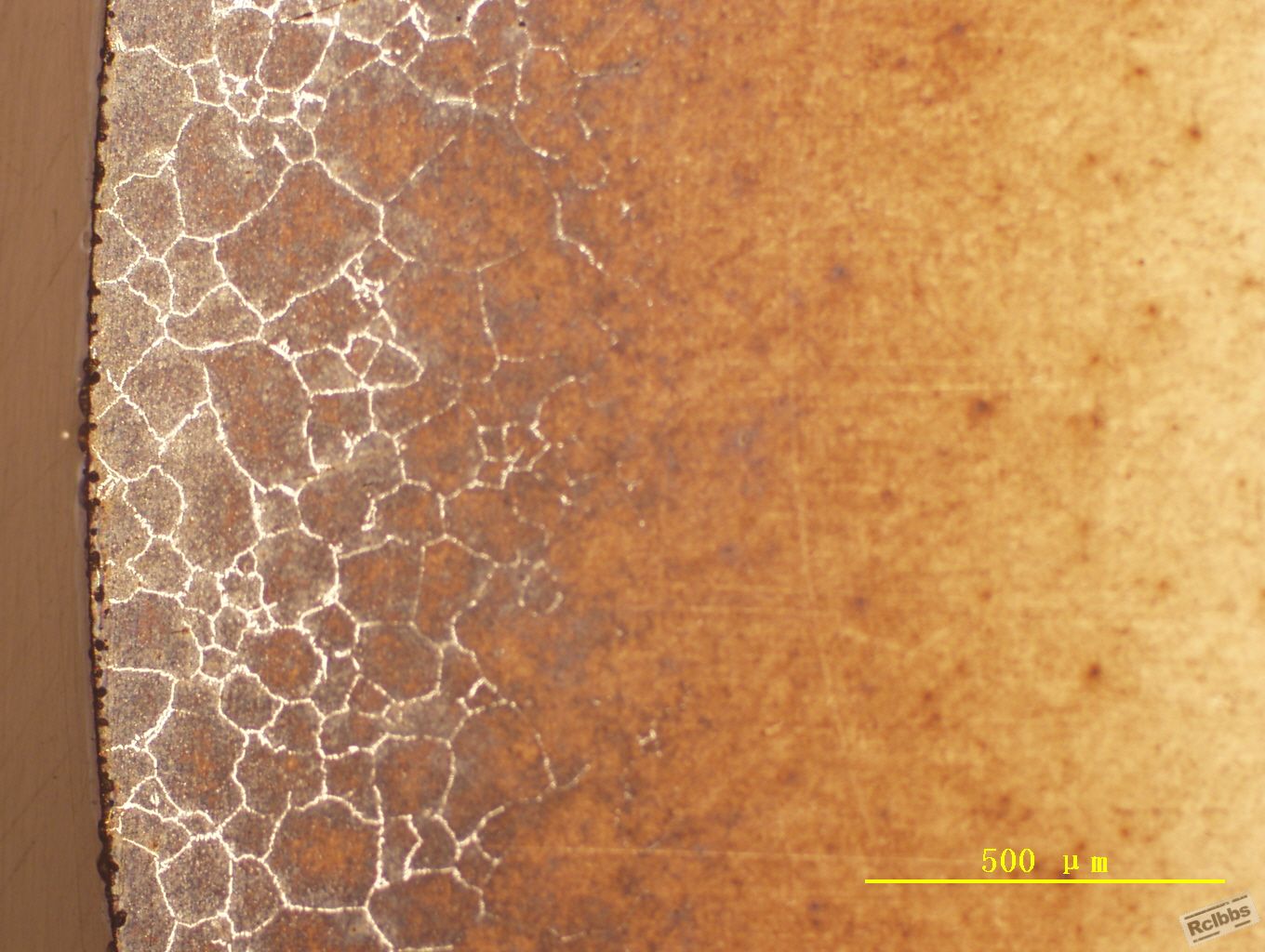

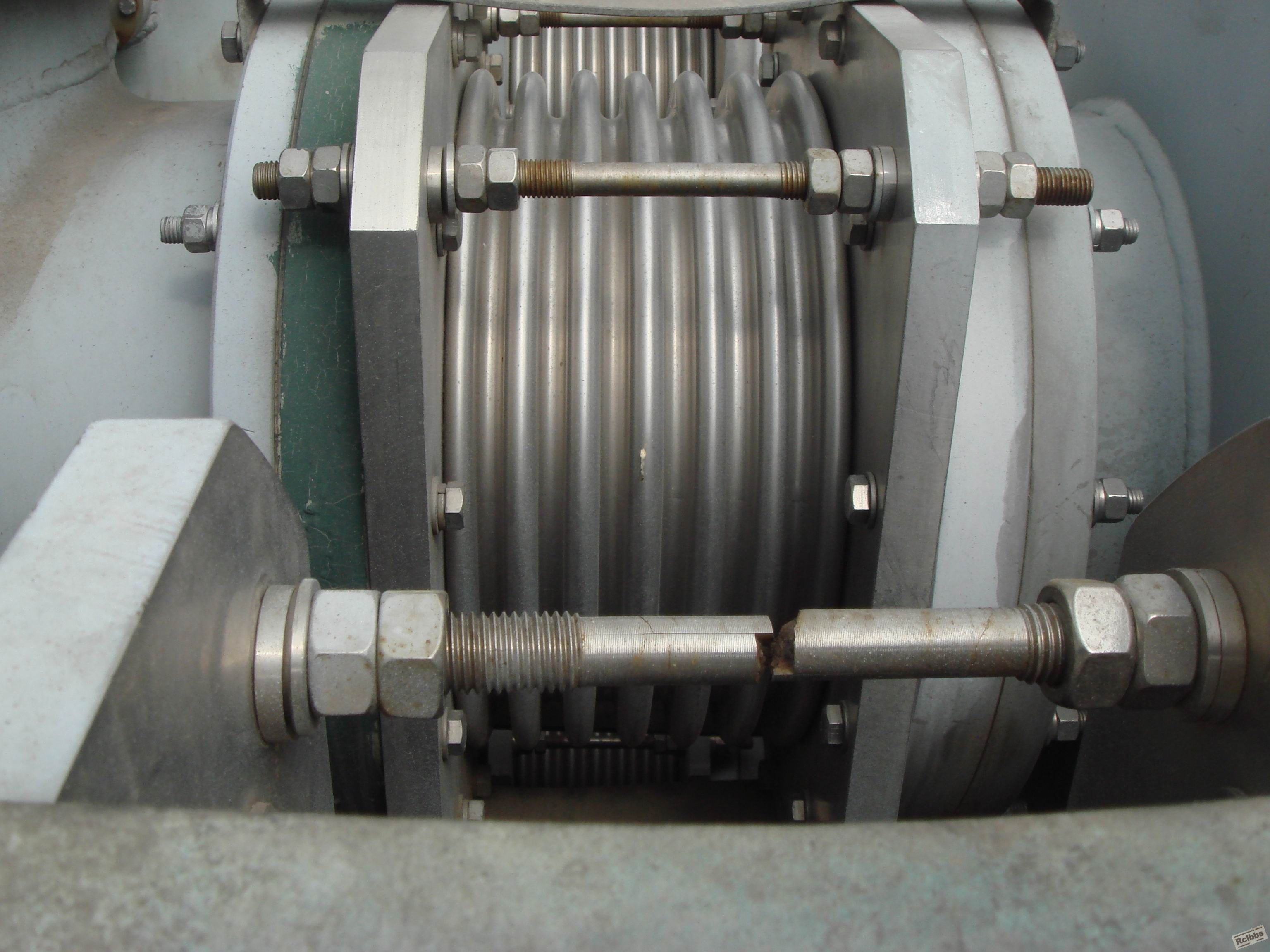

波纹管上的不锈钢双头螺栓受扭矩和拉力作用发生开裂工作环境没有盐雾一类的腐蚀气氛

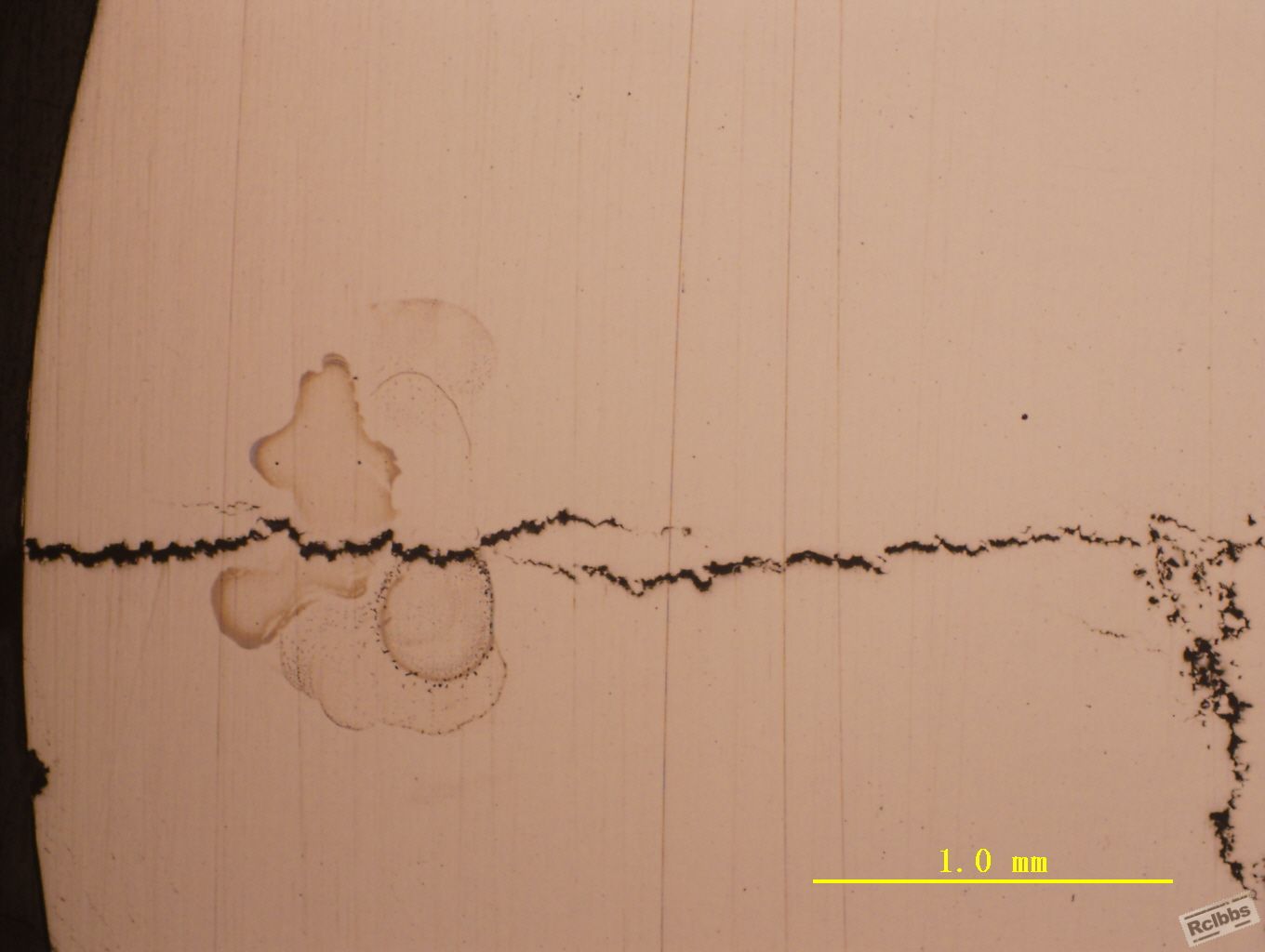

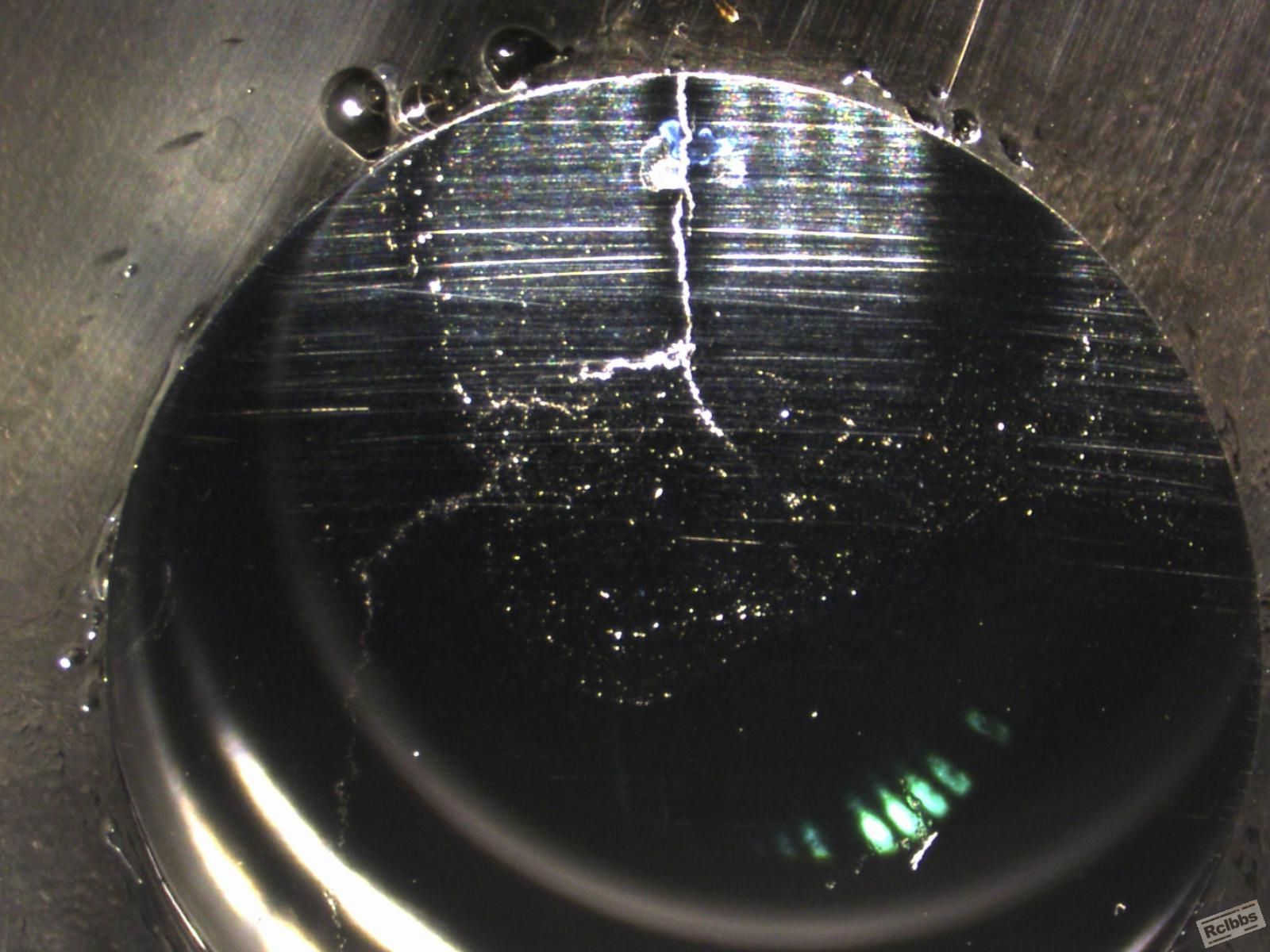

可见纵向裂纹如下图

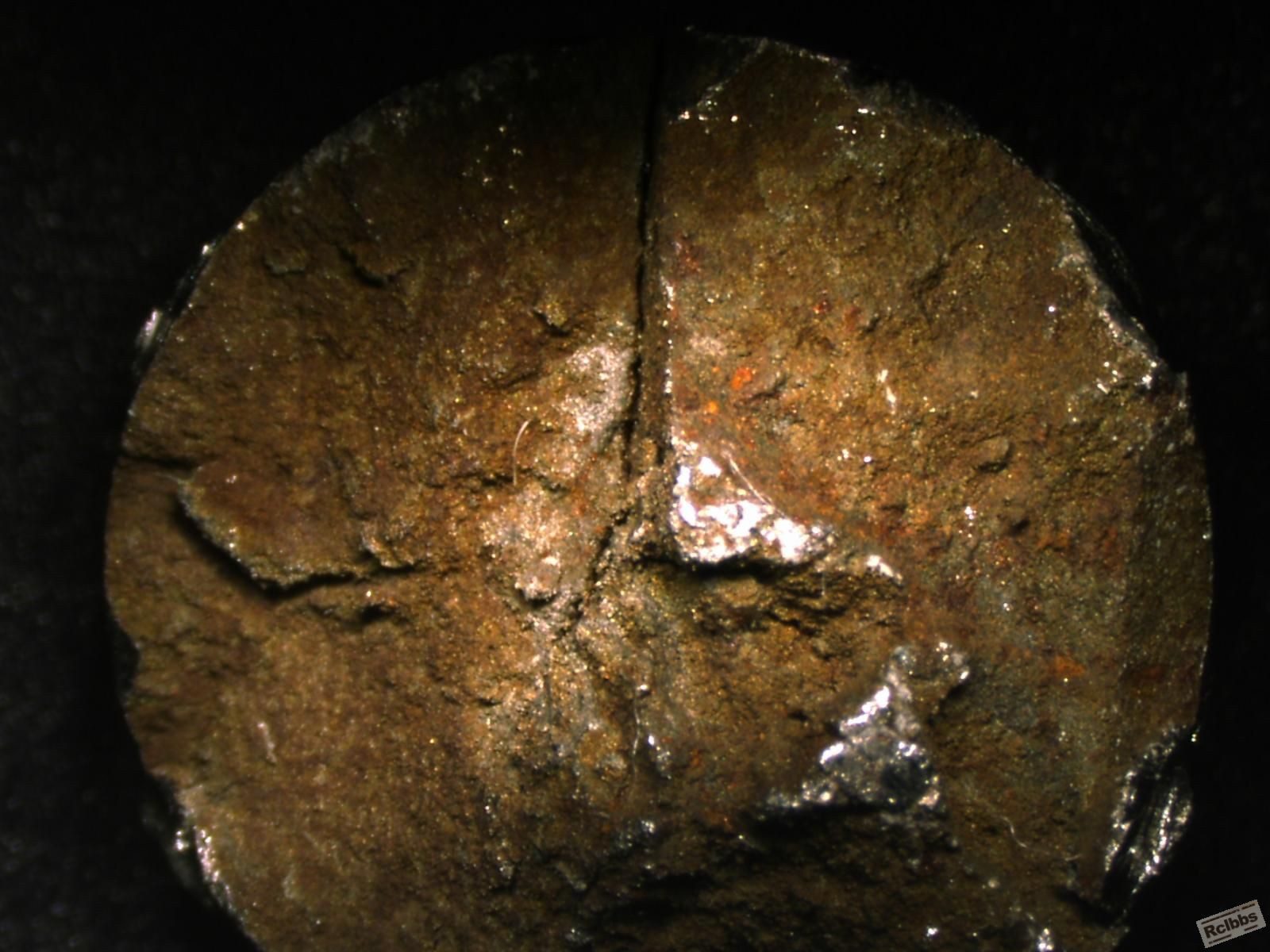

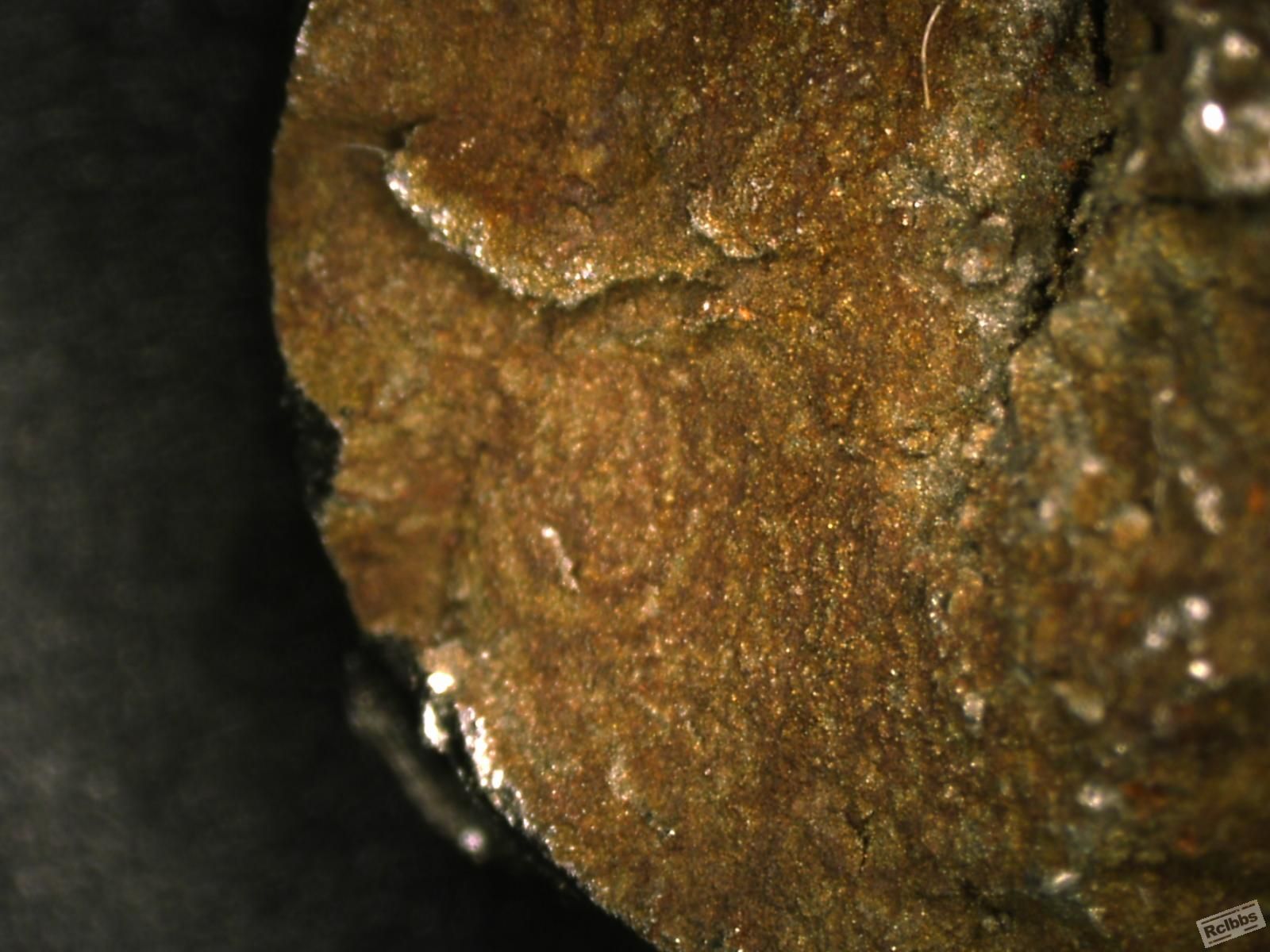

断口污染严重上下方向的裂纹就是那条贯穿的纵向裂纹下图

由于破坏的比较厉害无法准确的找出裂纹源了在下图中心部位似乎有个有轻微的贝壳花样

断口附近横向截取金相试样裂纹是这样的伤痕很多哪天有空了把样做好一点把图换了应该用照相机拍的，没有低倍显微镜

金相照片划痕很多

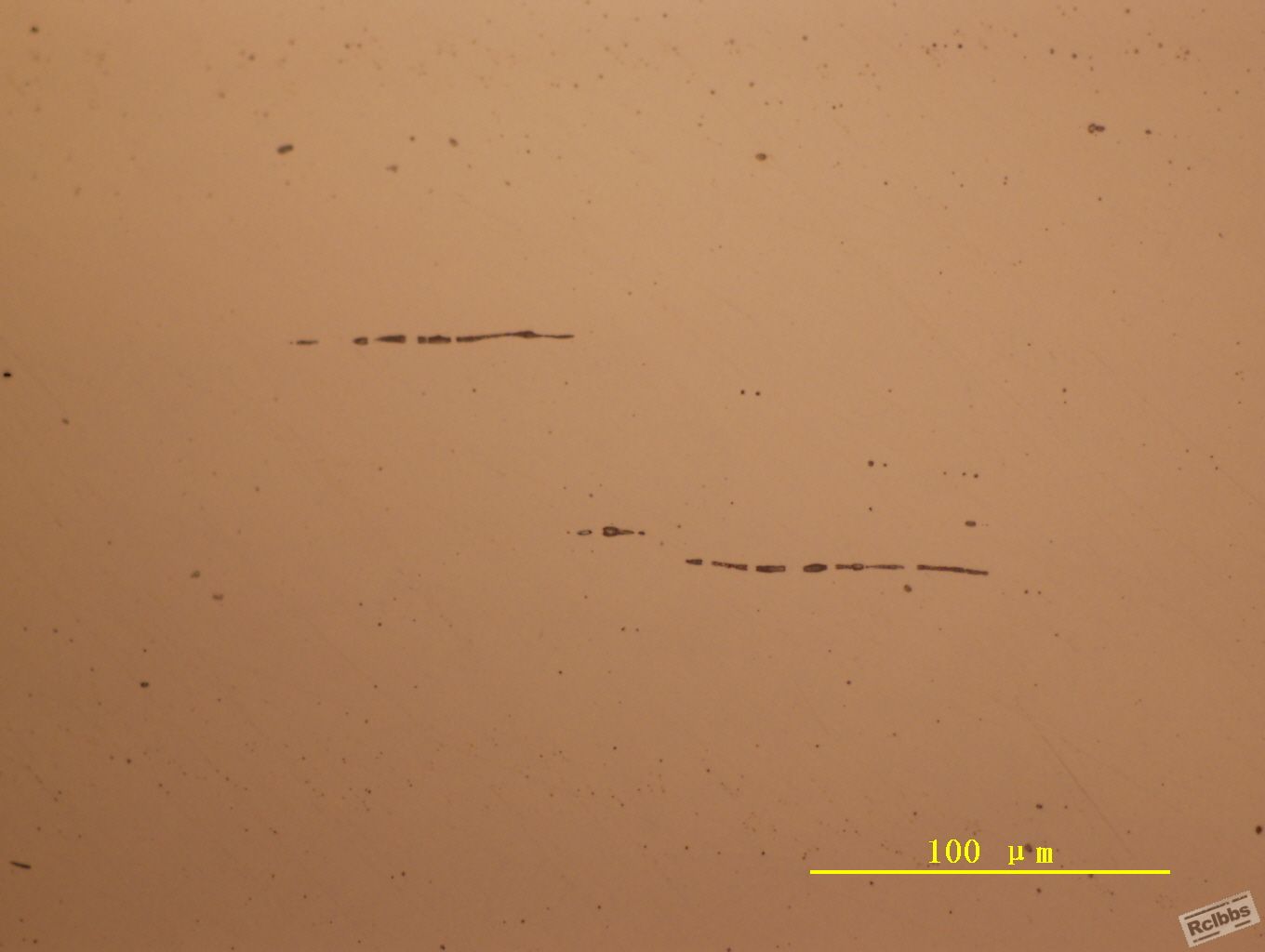

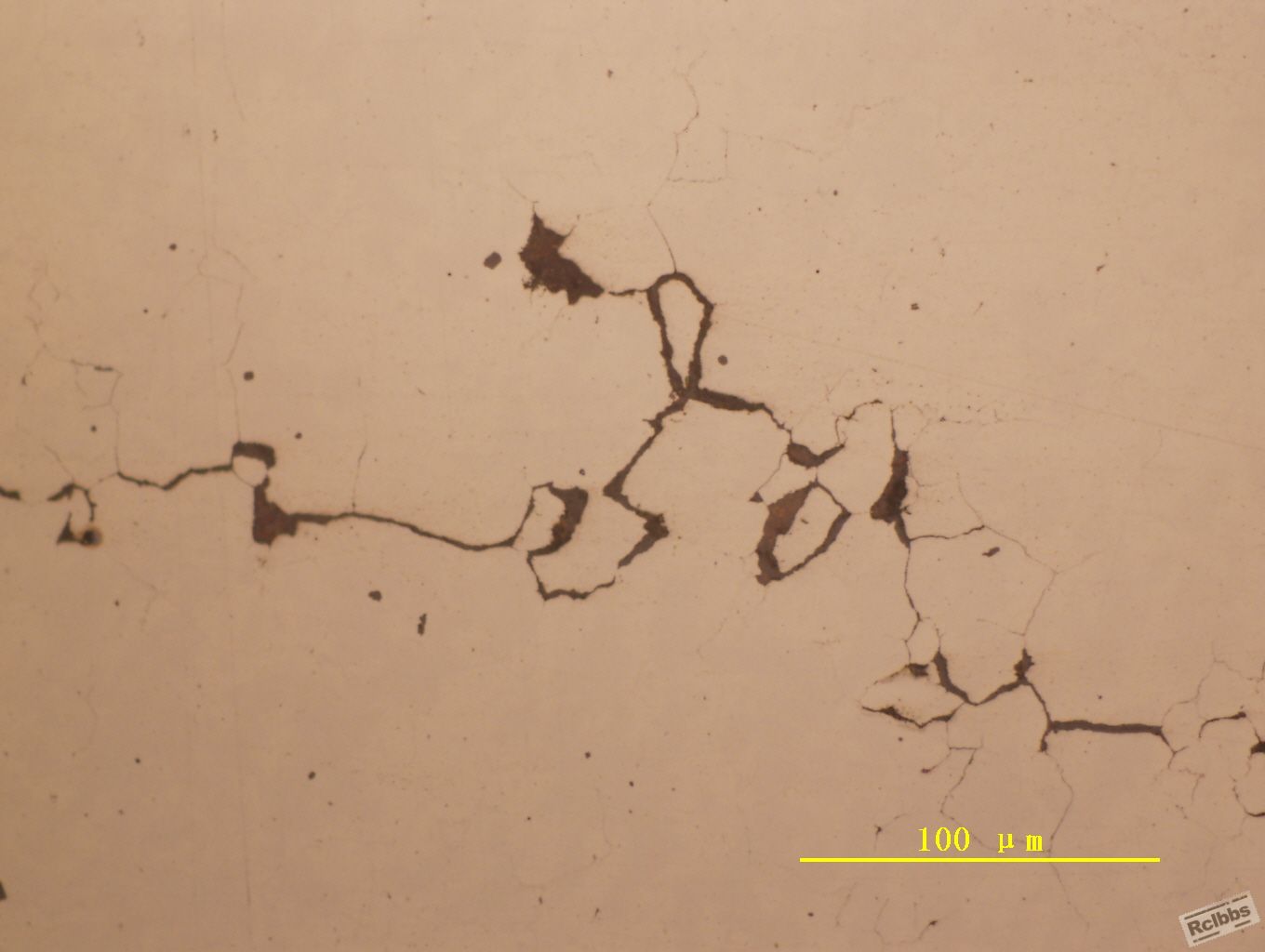

夹杂沿着晶界析出能谱没液氮了，没给判断是什么夹杂了，但是光谱MN超标，估计是MN一类的，确认之后再改下

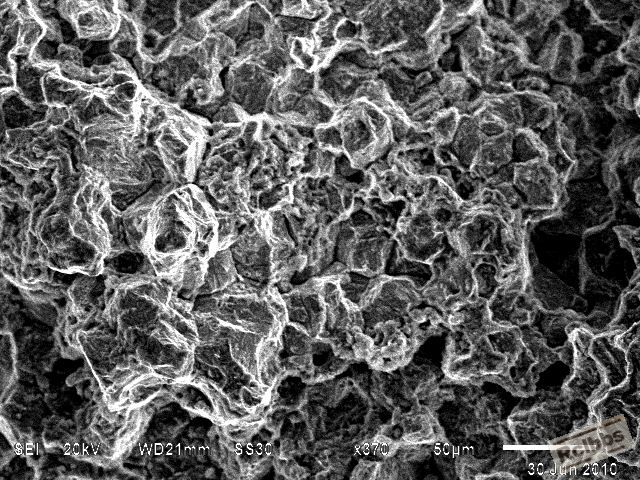

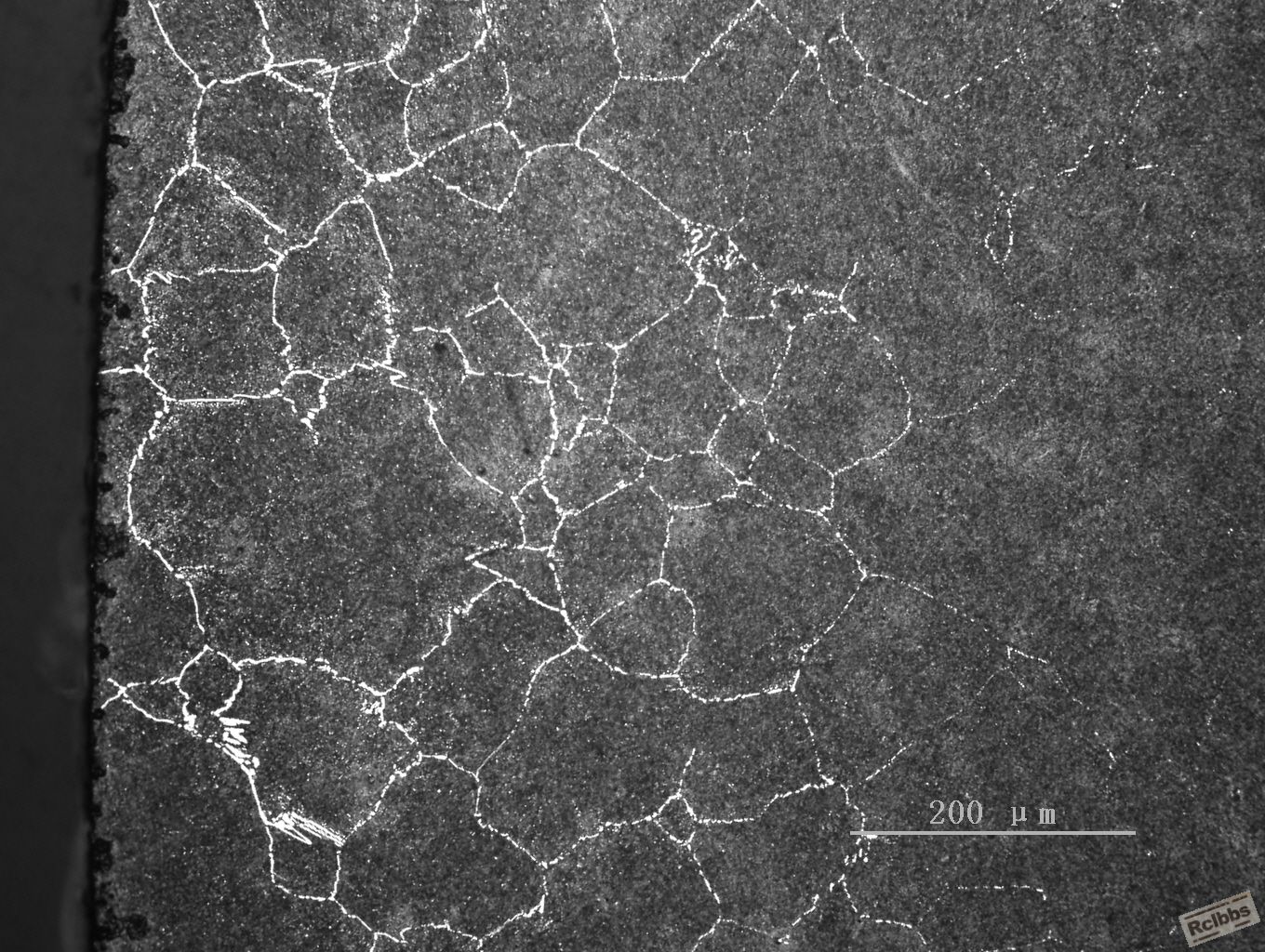

断口是沿晶断口

SHUANGHUO · 发表于 2010-7-3 14:43:27

不锈钢螺母 200系列的应该是硫化物夹杂

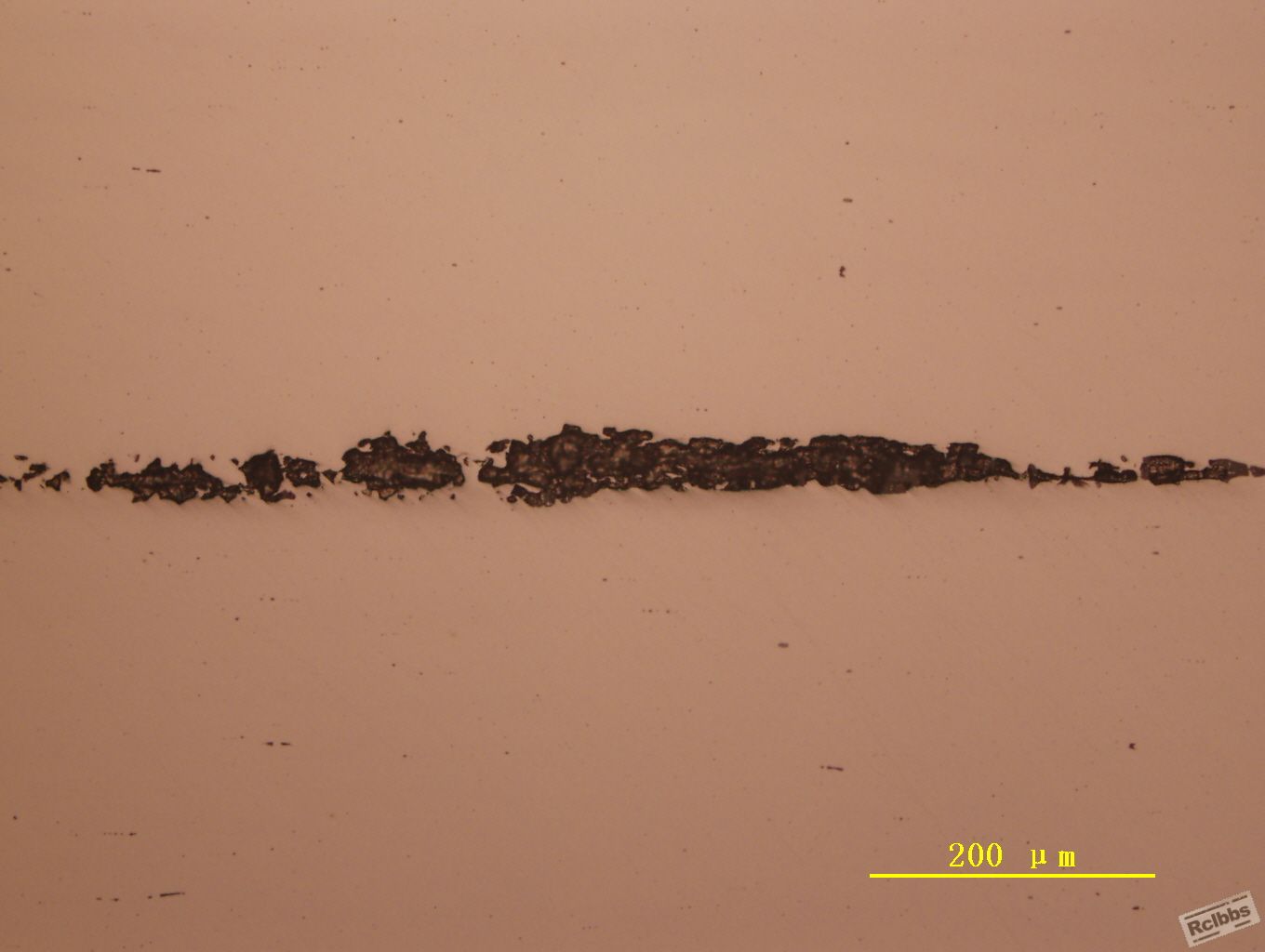

跟上面同一个样比较严重的夹杂

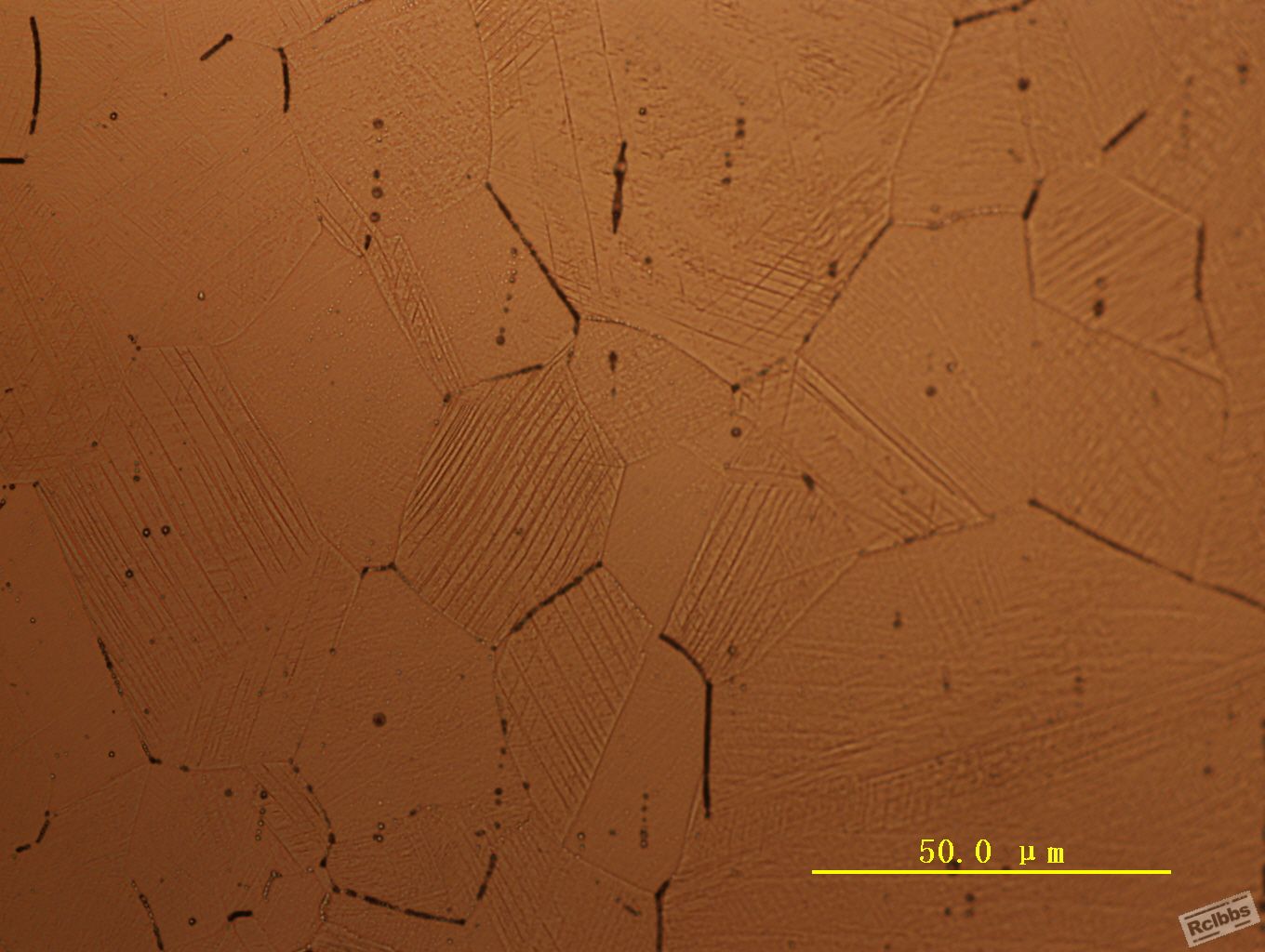

同一个样腐蚀后照片比较疑惑的就是这个是属于滑移带吗？

SHUANGHUO · 发表于 2010-7-3 14:48:43

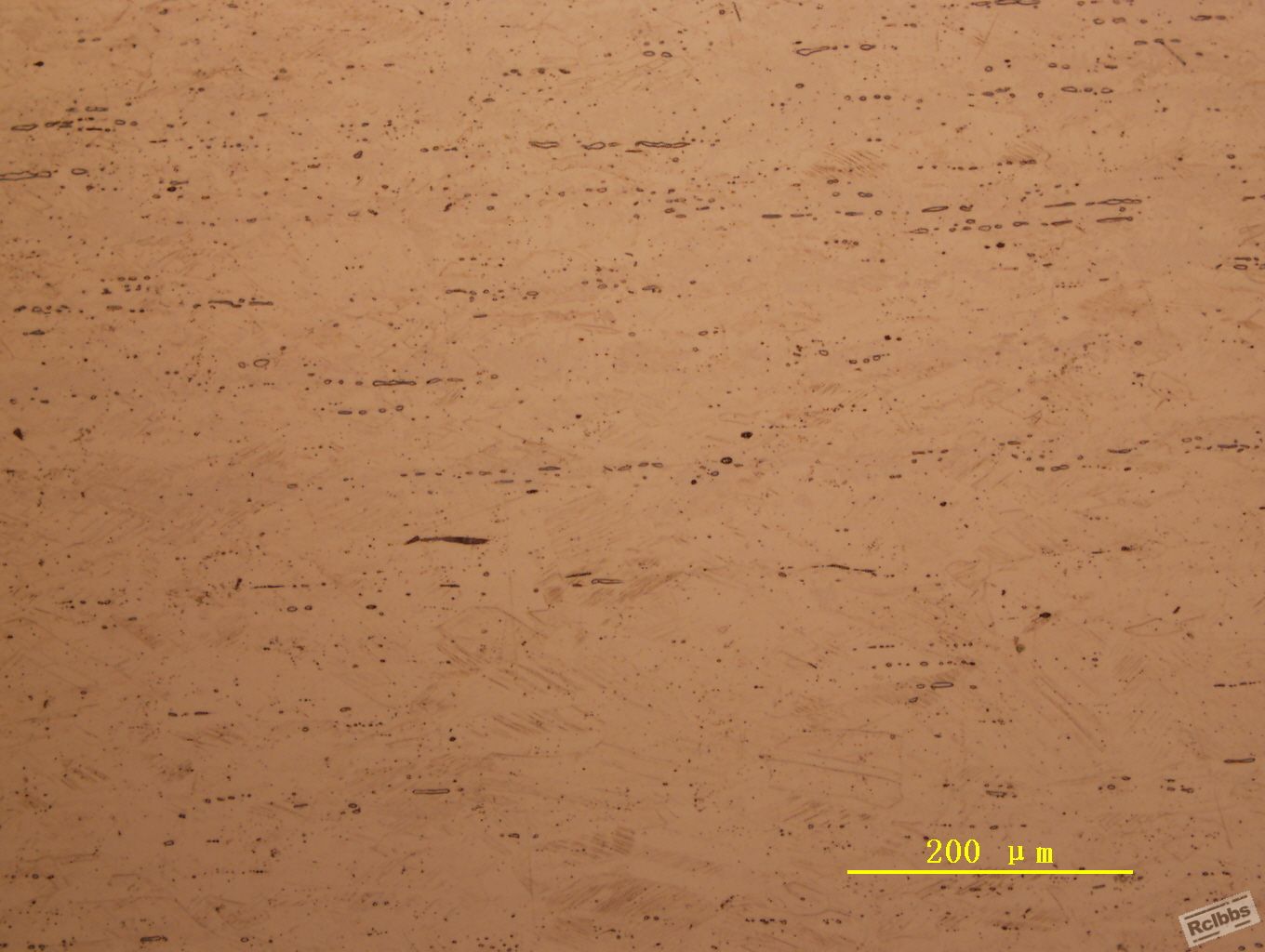

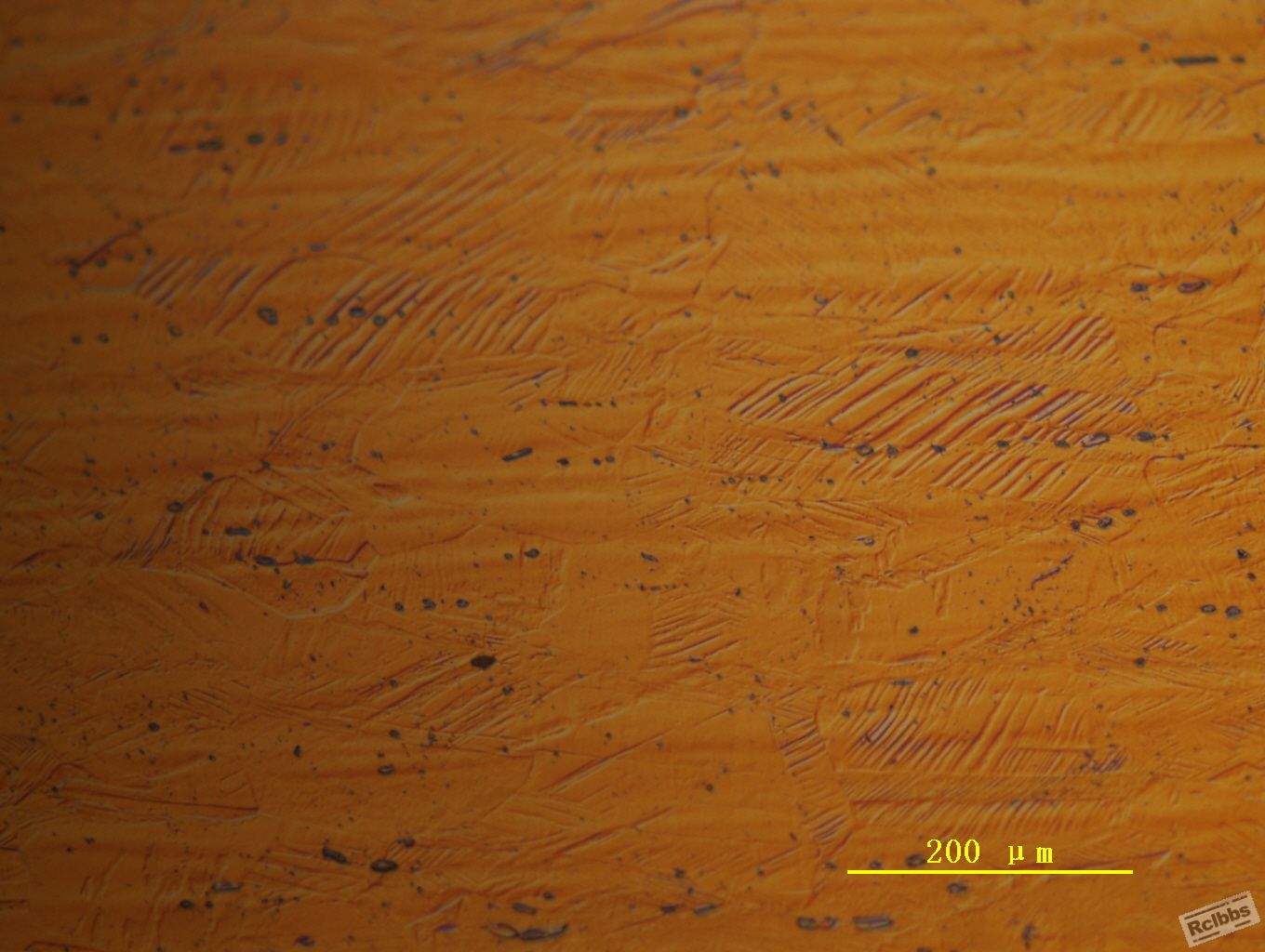

A2不锈钢螺栓拉伸试棒的纵向金相点条状为铁素体有滑移线

上图放大照片

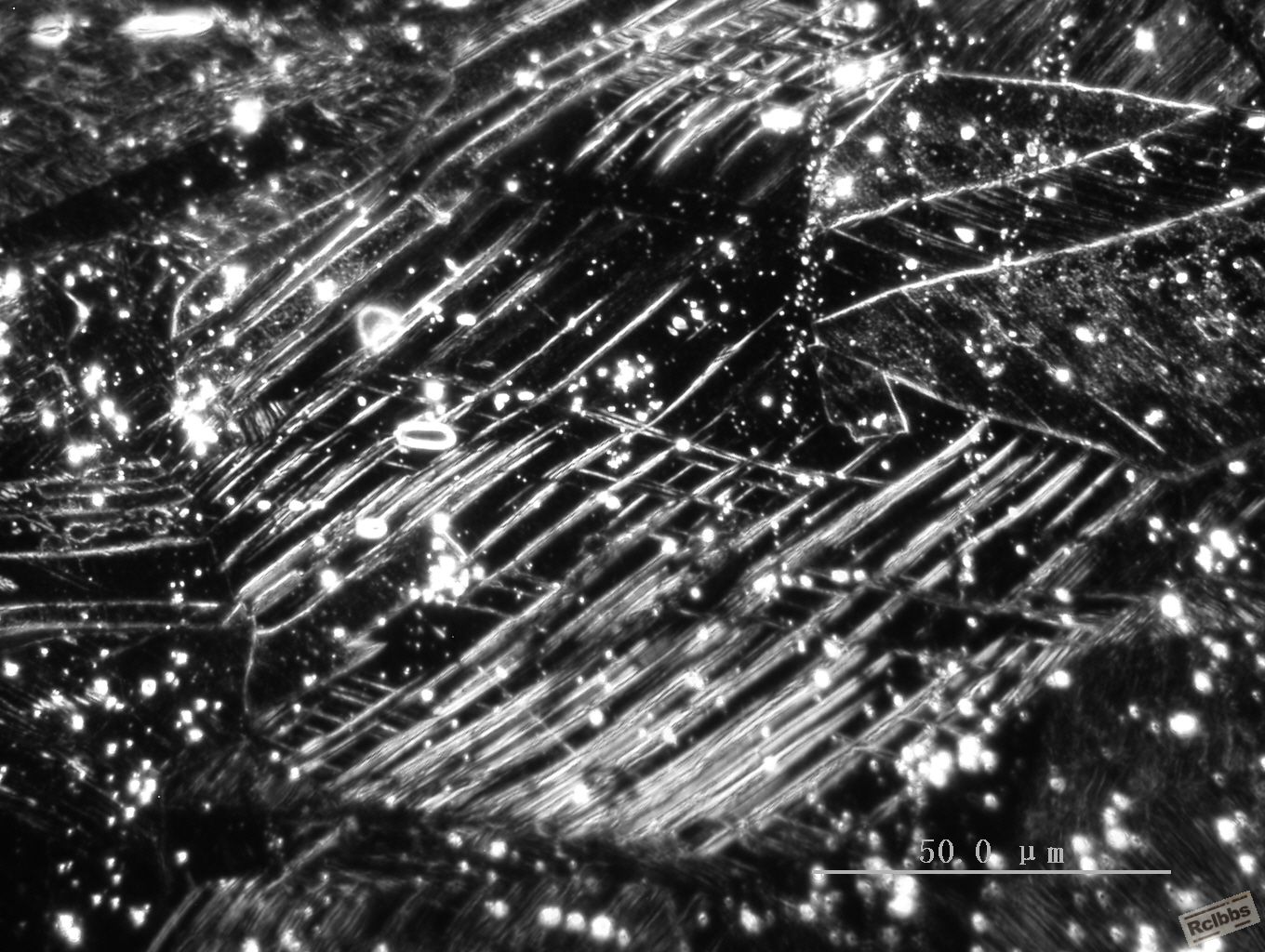

暗场下的滑移线

SHUANGHUO · 发表于 2010-7-6 17:06:28

继续发帖
手里好几个失效的东西
先发基本搞定的一个吧
20CRMNMO的轴直径14 长130，表面渗碳0.8-1.2，硬度要求HRC50-55，操作50次断了
做了个渗碳金相
网状很严重

断口冰糖滴

SHUANGHUO · 发表于 2010-7-6 17:09:26

很怀疑还有没有氢脆的因素
不过请教了在某检测机构的龙哥，总算学到了氢脆断口的判断了

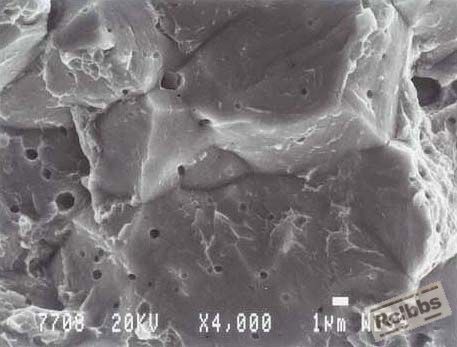

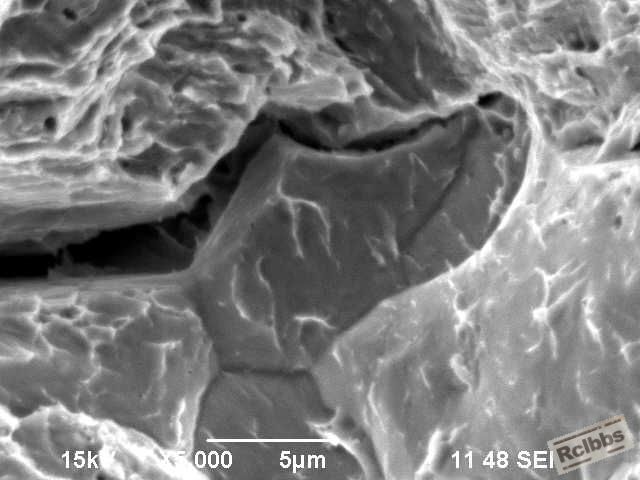

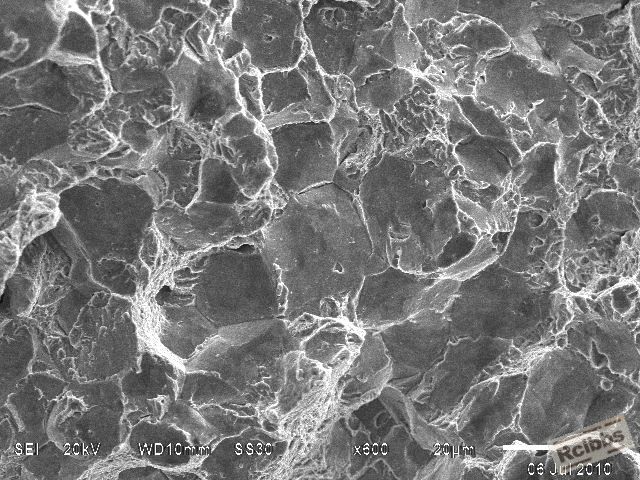

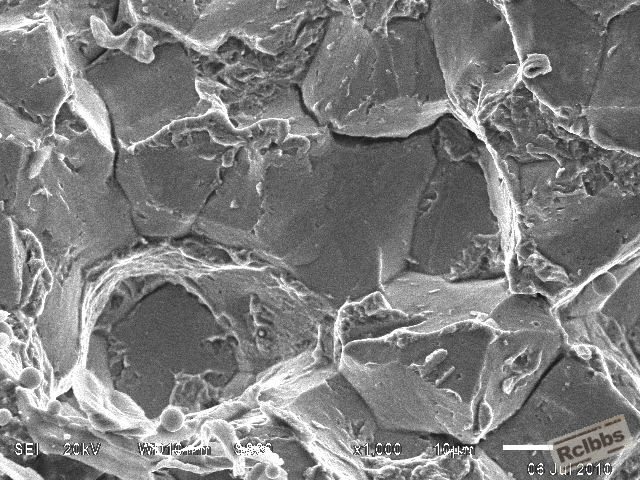

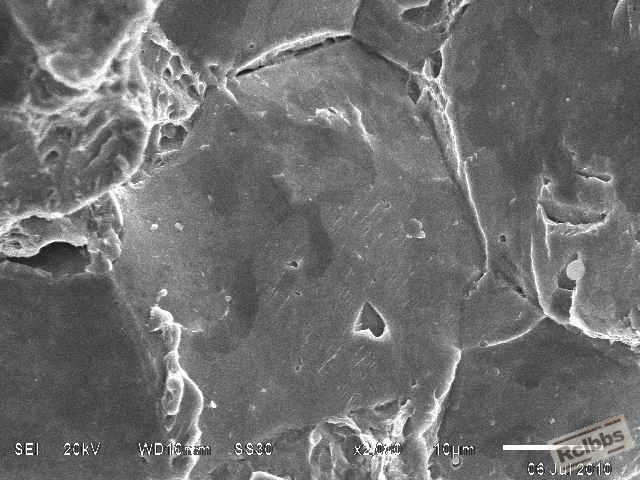

上图，氢脆的鸡爪纹，第一张龙哥那里搞来的照片，大家也分享下
第二张是从日本网站上搜的

未经许可
不准转载啊

SHUANGHUO · 发表于 2010-7-6 17:13:53

疑惑
我见坛子里有位兄弟是这么认为的
鸡爪纹是晶面上的棱
有点疑惑
高手发表意见啊

天行剑 · 发表于 2010-7-7 12:53:51

图片是不错，有一定制样水平，但不知道材料的牌号和工艺，以及技术要求，能具体说一下吗?

zelda · 发表于 2010-7-7 23:06:04

回复 70# SHUANGHUO

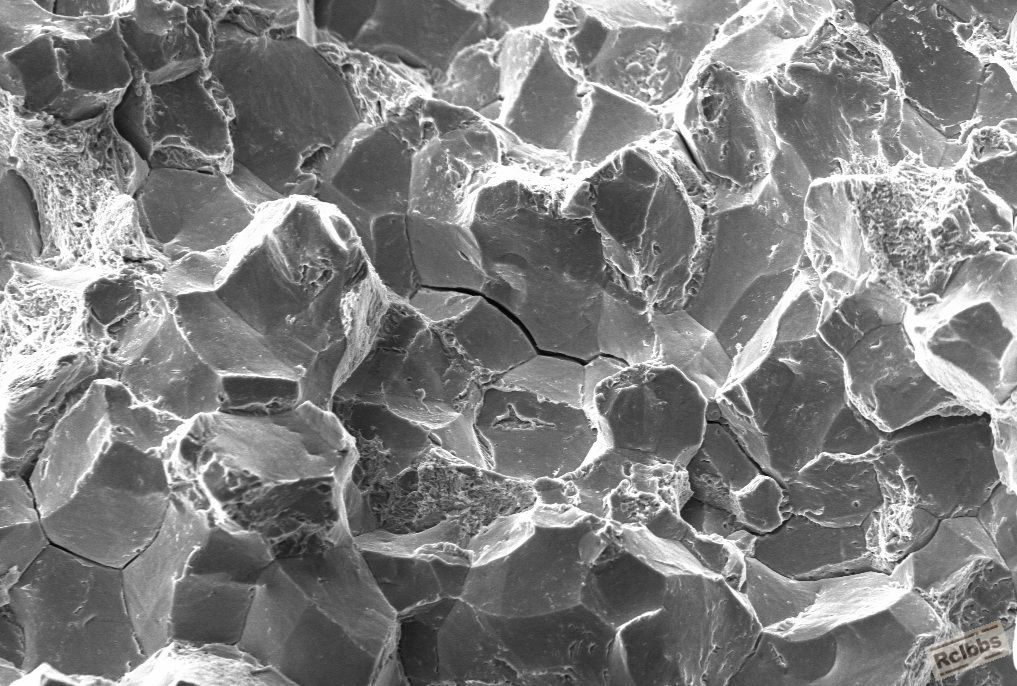

弹簧断口1000X

供参考。

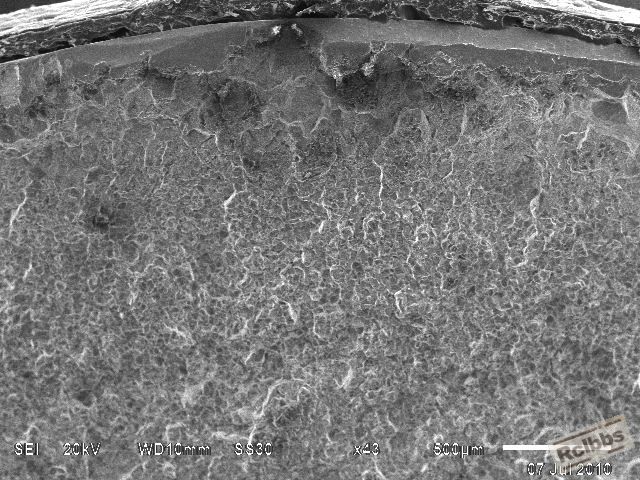

上图是弹簧断口的SEM照片，断口整体沿晶形貌，晶界面可见撕裂棱。
经测定，产品中氢含量确实超标，为磷化处理前酸洗工艺控制不当所致。

zelda · 发表于 2010-7-7 23:14:16

楼主做的金相照片非常漂亮，暗场，明场都各有所长，可见下的功夫和力求完美的意识。
手工磨样，做到整体截面都无划痕，确实要求很高，需要手感积累（不过，这也许是楼主所要追求的吧）；如果可能的话，机械自动抛光还是简单些，标准化些，也很容易达到较完美的表面。
期待楼主更多的精彩！

SHUANGHUO · 发表于 2010-7-8 07:27:44

回复 72# zelda

谢谢楼上的提供这么好的照片
我现在还疑惑的是
人字纹到底是指撕裂棱的样子呢还是指晶面上的象人字的小花纹呢?

SHUANGHUO · 发表于 2010-7-8 08:59:30

继续未完成的分析啊
网状碳化物

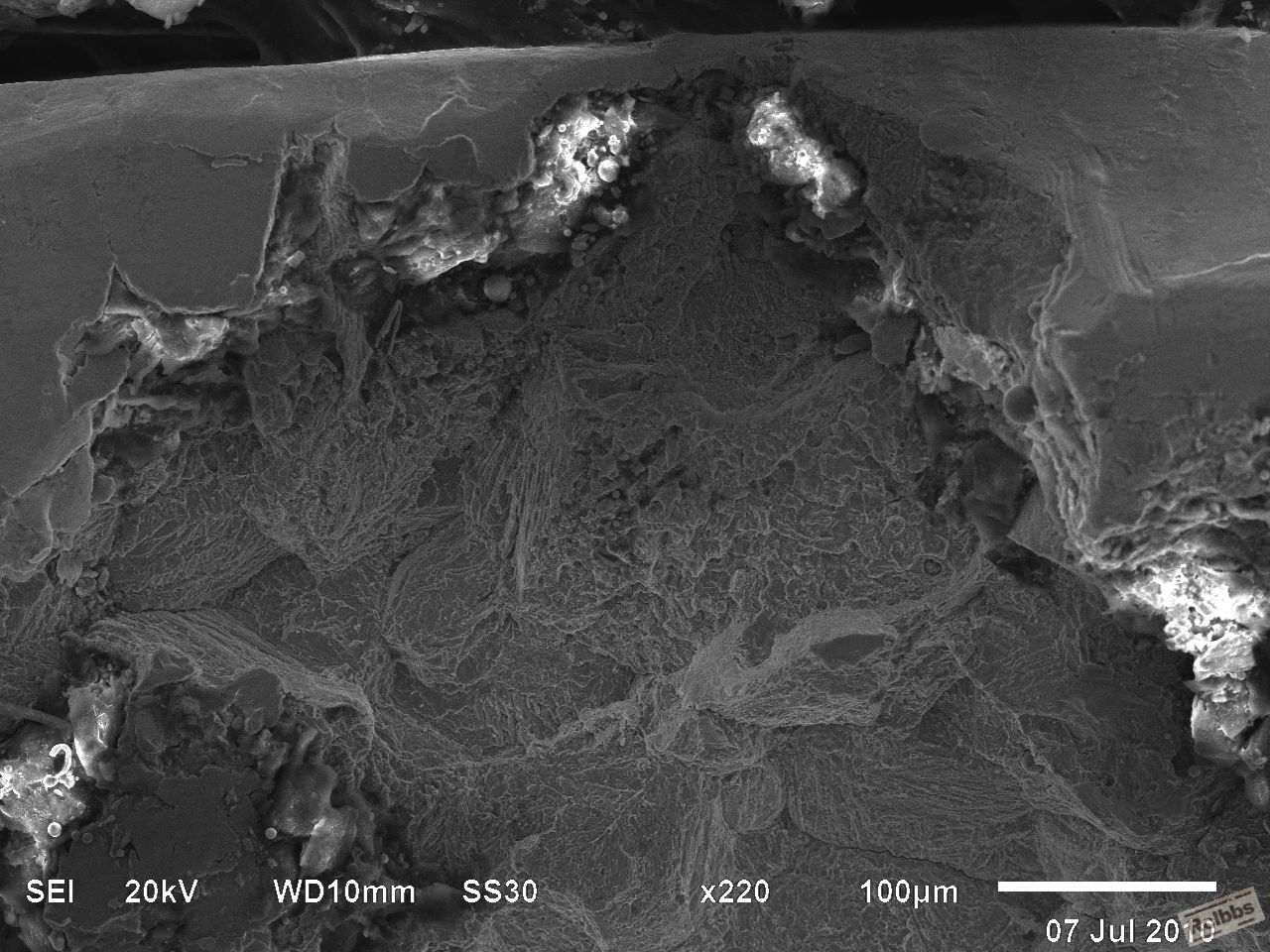

裂纹源找到了

放大后网状分布的碳化物

LZY2072203 · 发表于 2010-7-8 13:22:06

回复 26# SHUANGHUO

很不错！有这样的机会真是让人羡慕。日本人的做事确实很严谨，怪不得日本的产品质量会那么好。有空可以多介绍一下你在日本进修时的所见所闻，也让大家开开眼界。

kp007 · 发表于 2010-7-8 18:33:49

本帖最后由 kp007 于 2010-7-8 19:03 编辑

确实一位值得学习和羡慕的高手，有日本学习机会，有德国的显微镜，光谱，能谱，扫描电镜...湿度仪，防尘室...
期待与楼主学习和交流！

SHUANGHUO · 发表于 2010-7-8 19:26:40

回复 77# kp007

楼上是哪位?
莫非认得我?
防尘室是我们车间
跟我没关系
显微镜也不是德国的
我更不是什么高手

kp007 · 发表于 2010-7-8 20:47:46

回复 kp007

楼上是哪位?
莫非认得我?
防尘室是我们车间
跟我没关系
显微镜也不是德国的
我更 ...
SHUANGHUO 发表于 2010-7-8 19:26

登录/注册后可看大图

neophot32是那里的?虽老。

SHUANGHUO · 发表于 2010-9-28 09:47:40

本帖最后由 SHUANGHUO 于 2010-9-28 09:49 编辑

[这几个月一直东奔西走
在家的时间也忙的要命
很久没上图了
继续上图

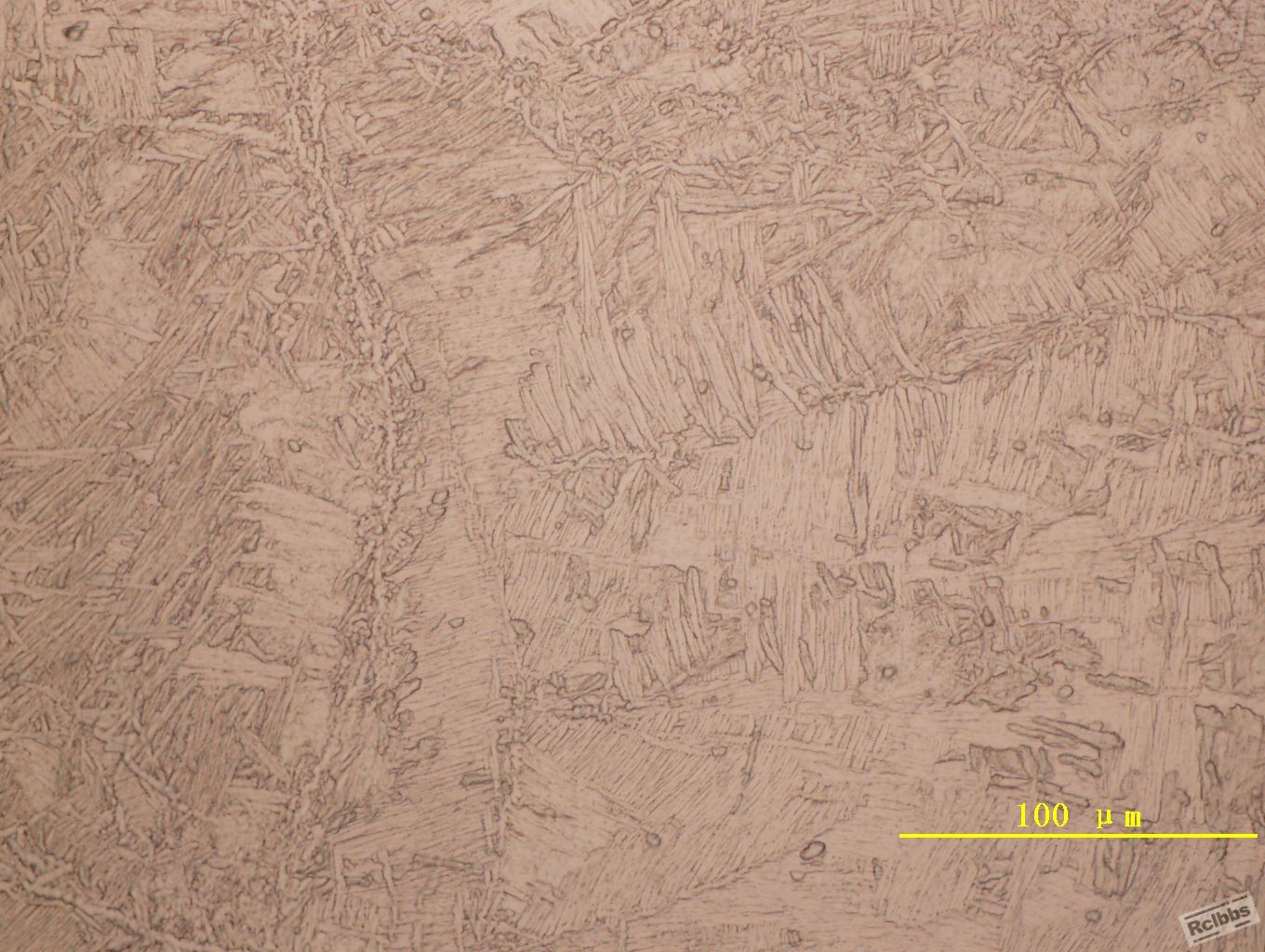

钛合金的 TC4 这个是第一次做没什么好说的

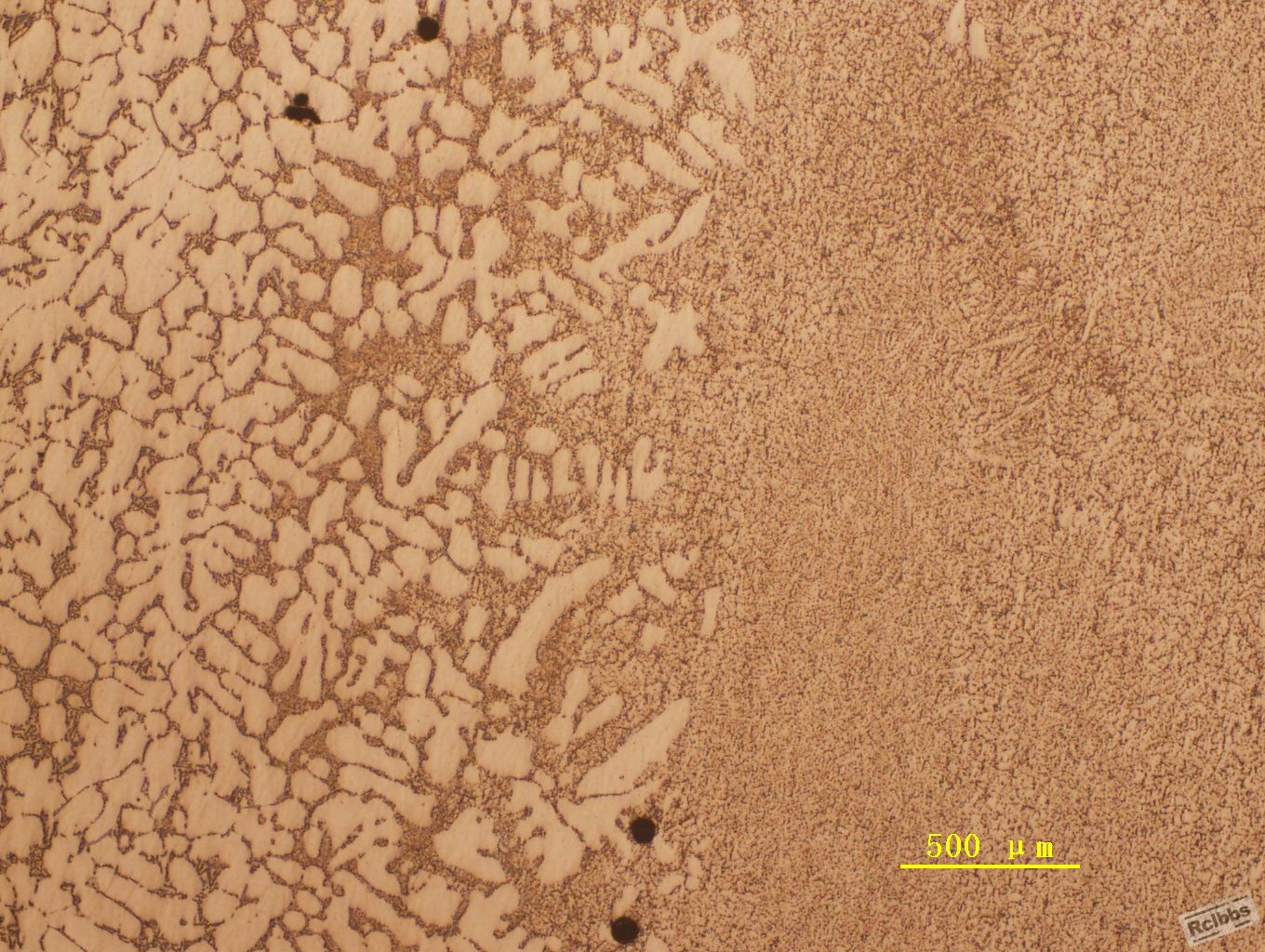

铸造铝合金ZL101A补焊的铸造组织和焊接组织的区分很明显
前面去东北调查这个事情去了压力容器的铝合金补焊要求很严格从人员到工艺
