细长轴变形问题，请问是什么原因

孤鸿踏雪 · 发表于 2012-9-23 16:33:13

本帖最后由孤鸿踏雪于 2012-9-23 16:33 编辑

大地有爱发表于 2012-9-23 15:19

登录/注册后可看大图

对比这两个材料的金相组织，洋货虽然组织也不均匀，但看不出有带状，而国产货带状迹象比较明显。

大地有爱 · 发表于 2012-9-23 15:16:41

材料牌号为16Mn，材料1为美国进口，材料2为国产，使用这两种材料加工成细长轴后进行渗碳处理，美国材料轴向尺寸几乎无变化，国产材料轴向尺寸变化无规律，有的变长了，有的变短了，请问这是什么原因造成的？金相图片均为200x

大地有爱 · 发表于 2012-9-23 15:19:21

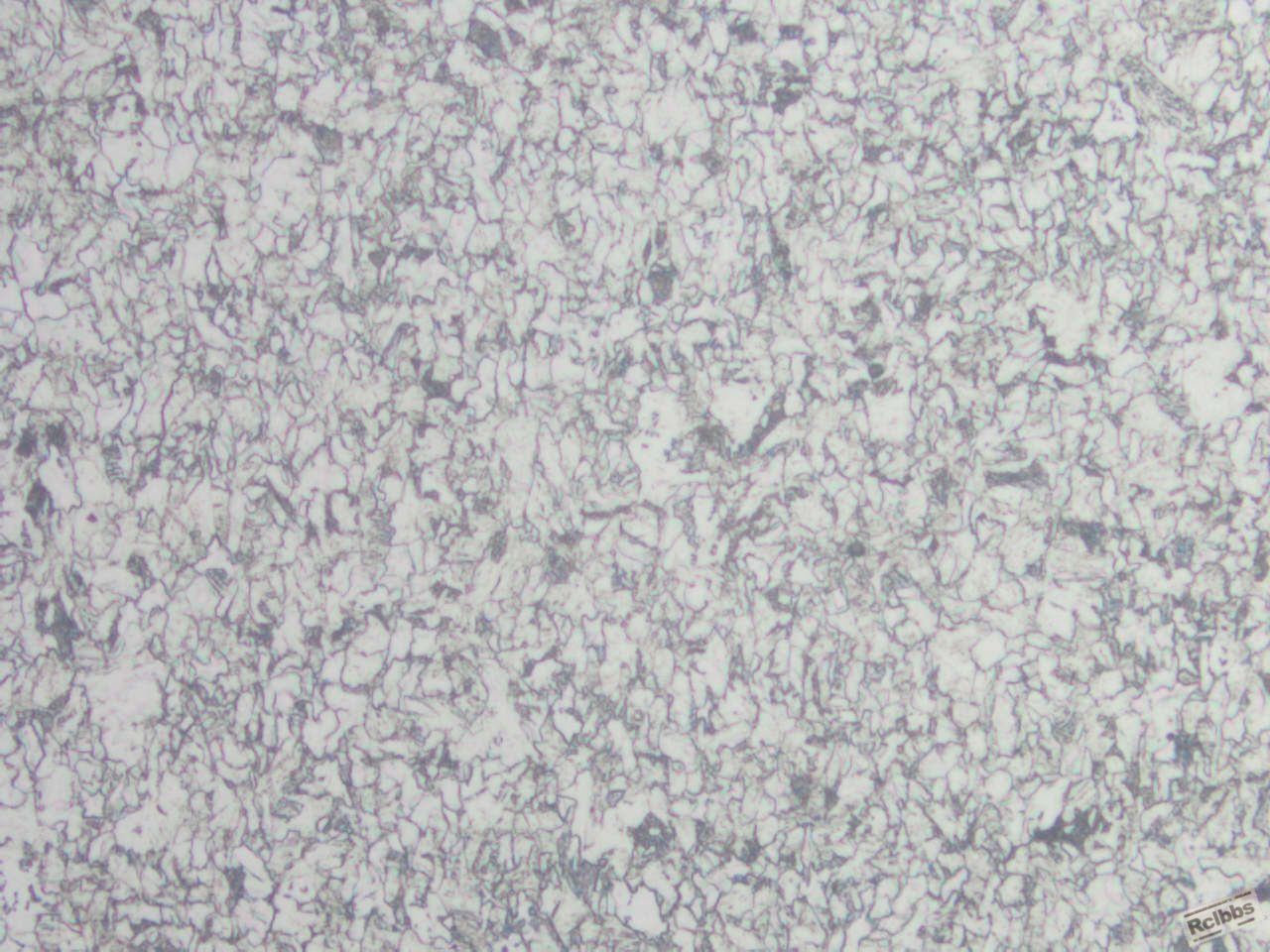

美国材料-400x

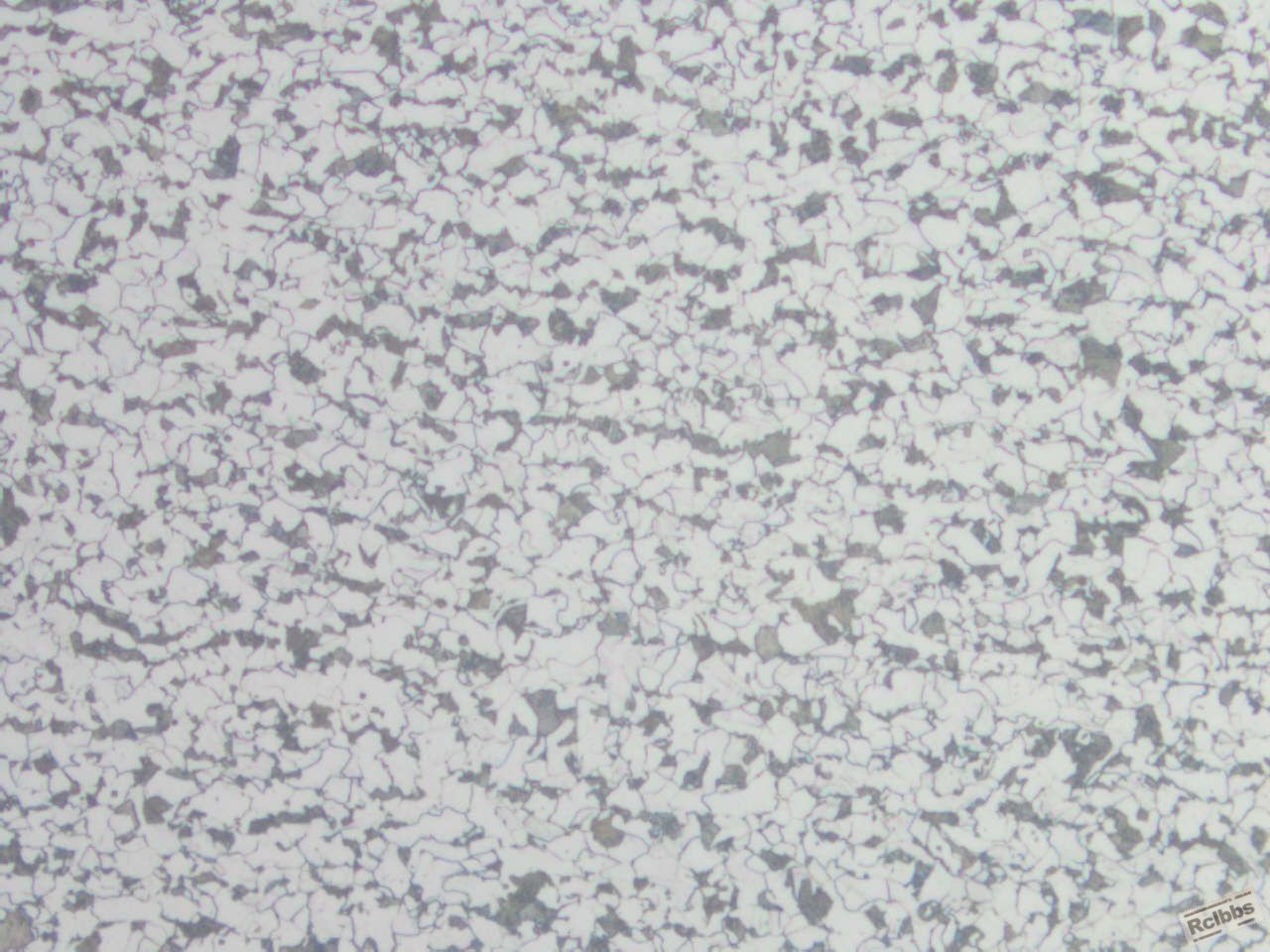

国产材料-400x

		自动登录	找回密码
密码			免费注册

[求助] 细长轴变形问题，请问是什么原因
