20R焊缝和母材组织，是否正常？

爱书的小熊 · 发表于 2017-8-28 21:57:02

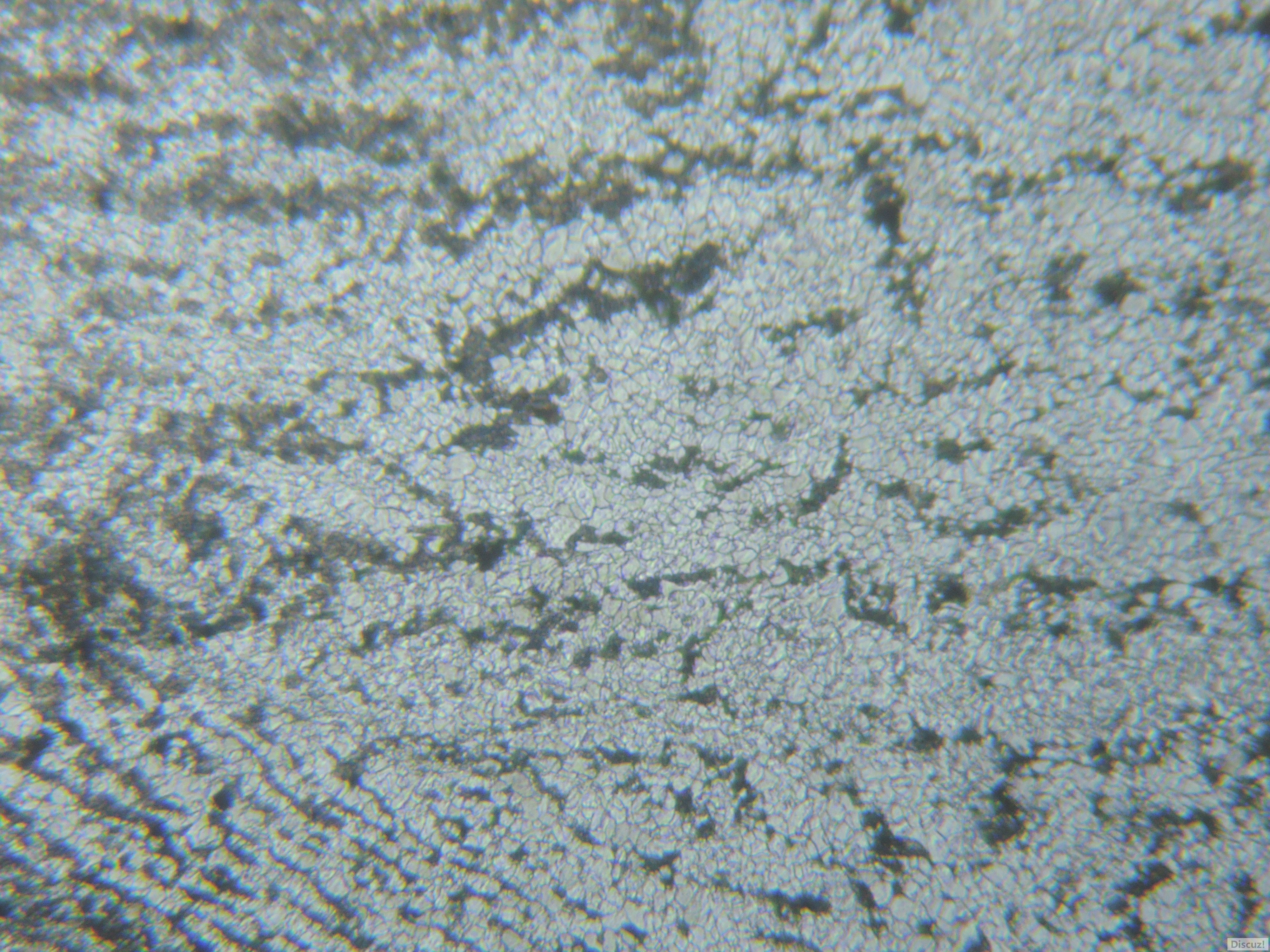

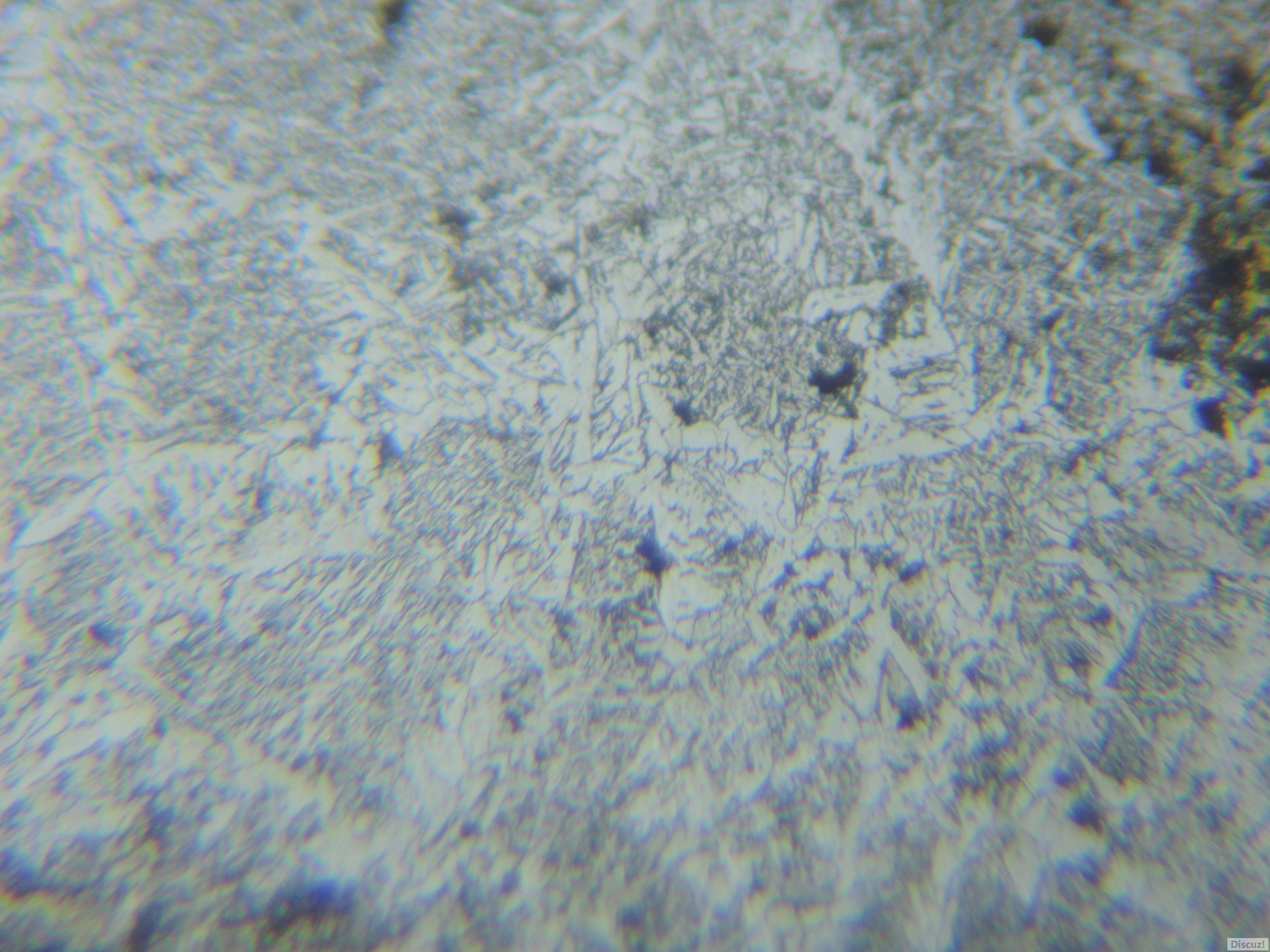

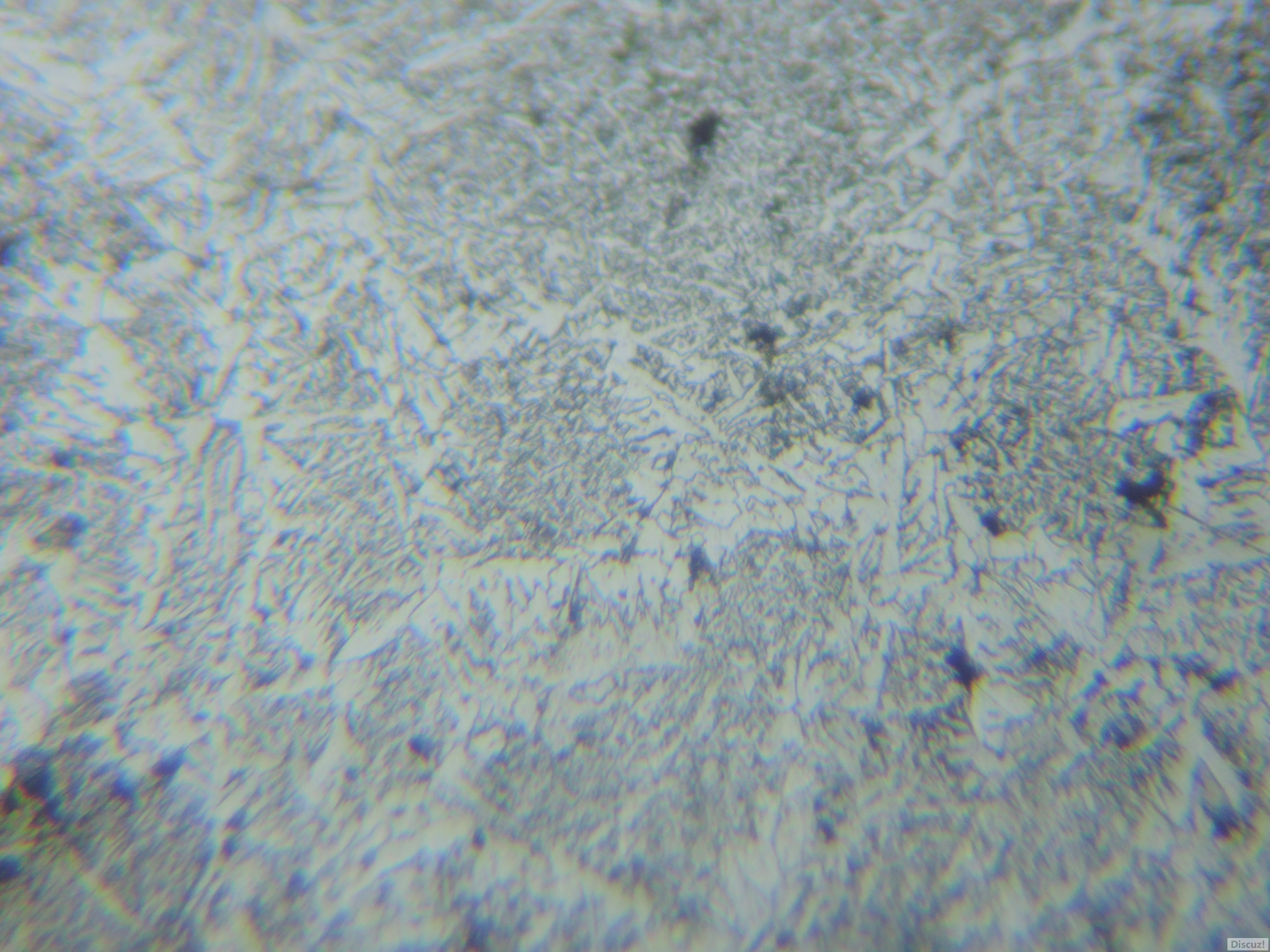

板厚20mm，储罐用板，直径28m,表面出现多处裂纹！组织是否不均？谢谢各位！

fengyonghe · 发表于 2017-8-29 03:20:50

没看到裂纹

爱书的小熊 · 发表于 2017-8-29 09:42:36

传不上去啊，系统怎么回事

团溪锰矿 · 发表于 2017-8-29 13:00:36

是热扎板吗？我看组织不对

爱书的小熊 · 发表于 2017-8-29 14:33:43

不懂，是1一万立方的储罐壁板，18mm厚，表面很多裂纹，都是3mm之内深，很浅

yan8745 · 发表于 2017-9-2 16:46:30

http://bbs.toweld.com/index.php 建议到焊接技术网站咨询还有需要你详细的描述，比如焊接工艺焊材裂纹的宏观照片和微观的金相照片

王武一 · 发表于 2017-9-3 11:12:28

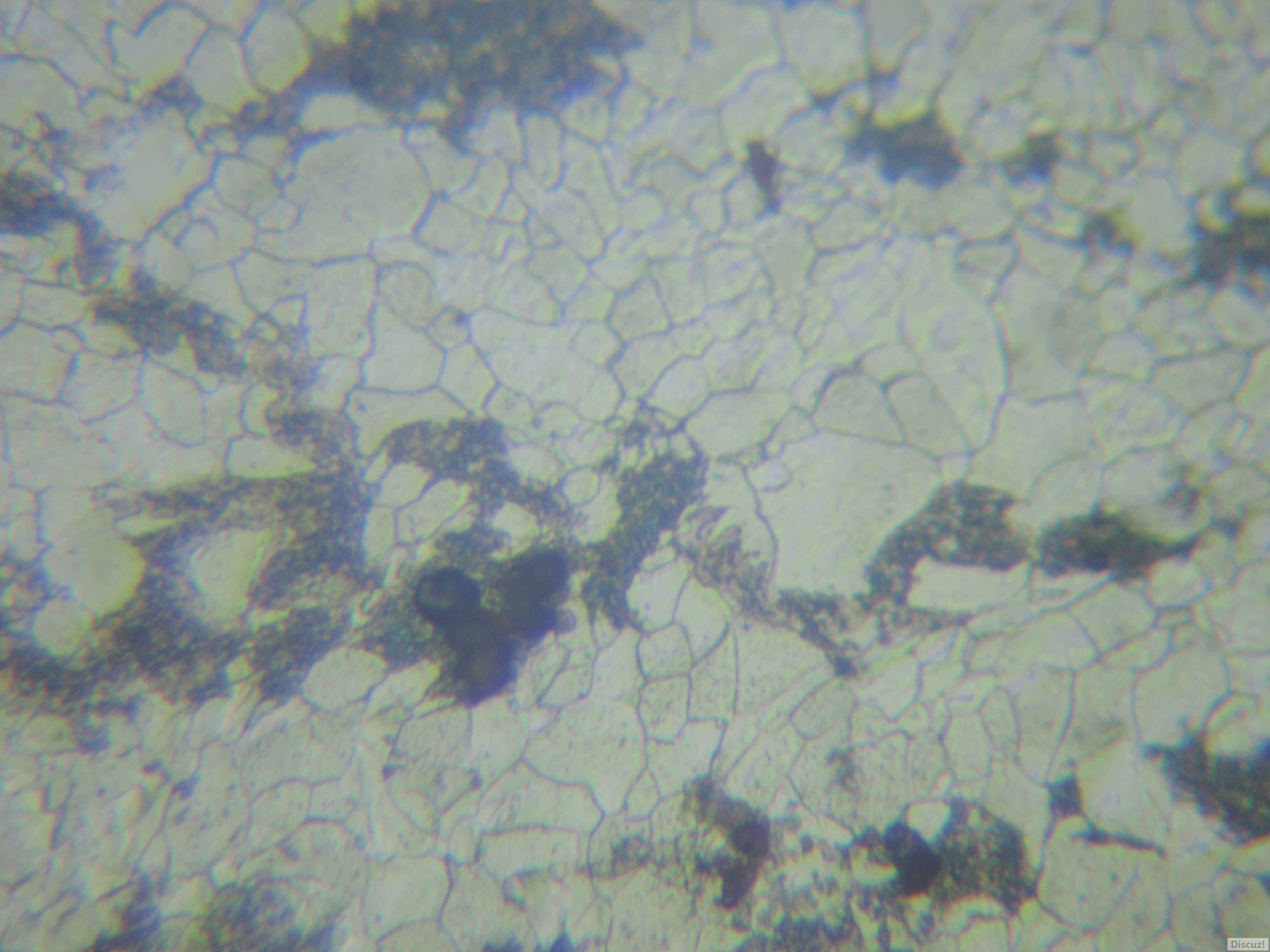

目前看，母材组织不合格，20R应为F+P，均匀分布，如图。你这个组织不均匀，为带状组织。

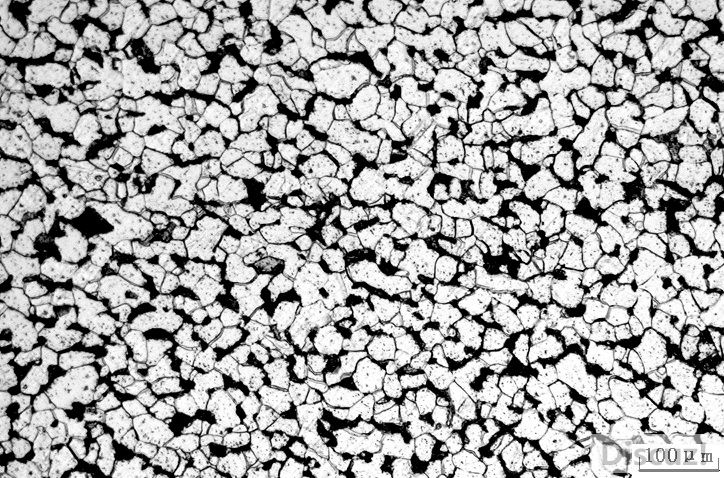

20R平衡组织

zsrh369 · 发表于 2017-9-6 09:39:02

照片最好是能在清晰下看看，焊缝500倍有魏氏组织，这个是要避免的危害组织。是不是焊接之后，冷却的速度太快了。母材的珠光体是分布不均匀

		自动登录	找回密码
密码			免费注册

[求助] 20R焊缝和母材组织，是否正常？
