大家来看，超级耐磨材料 不耐磨原因分析（已经上传基体组织12.5）

钢铁医生

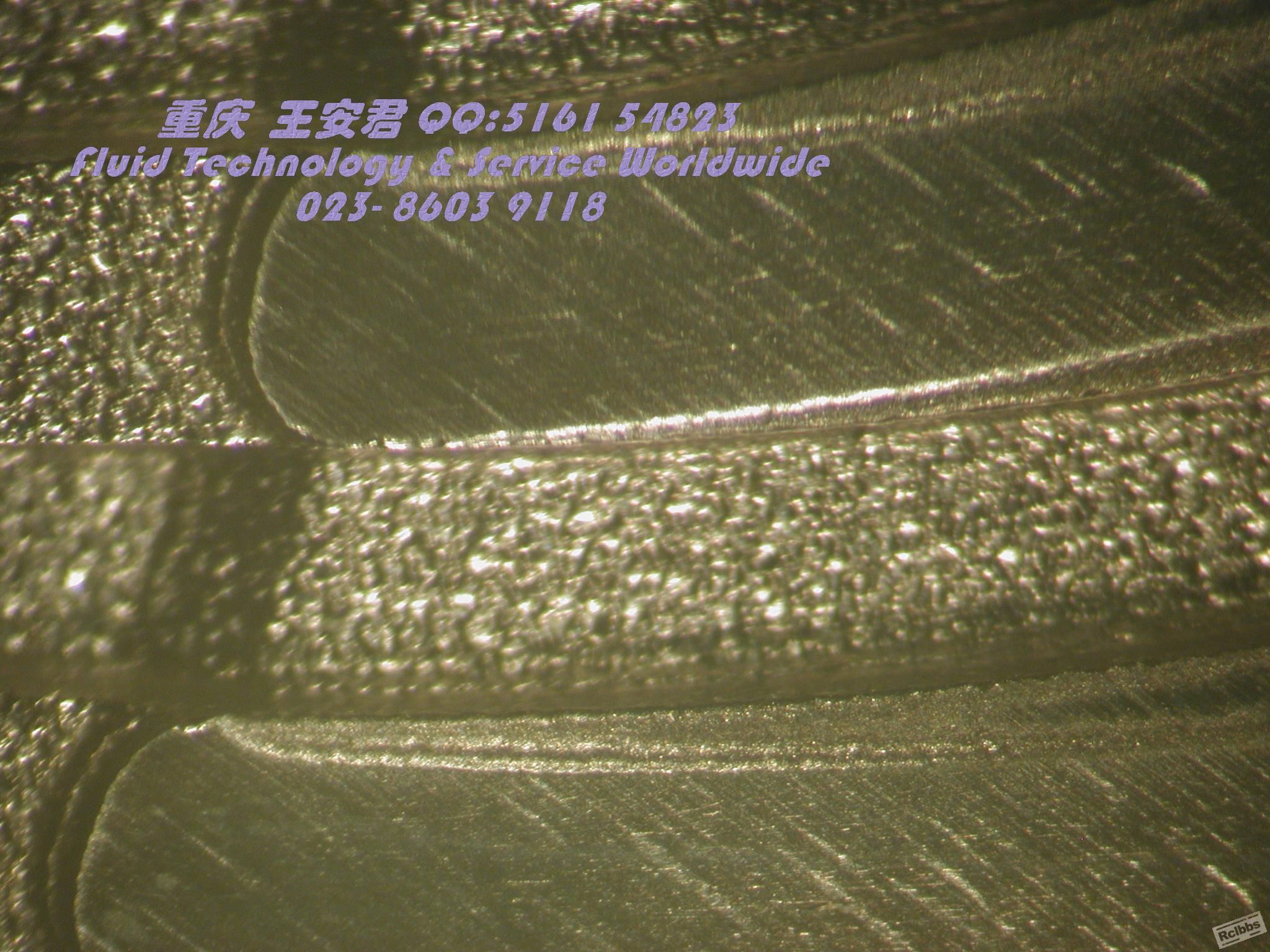

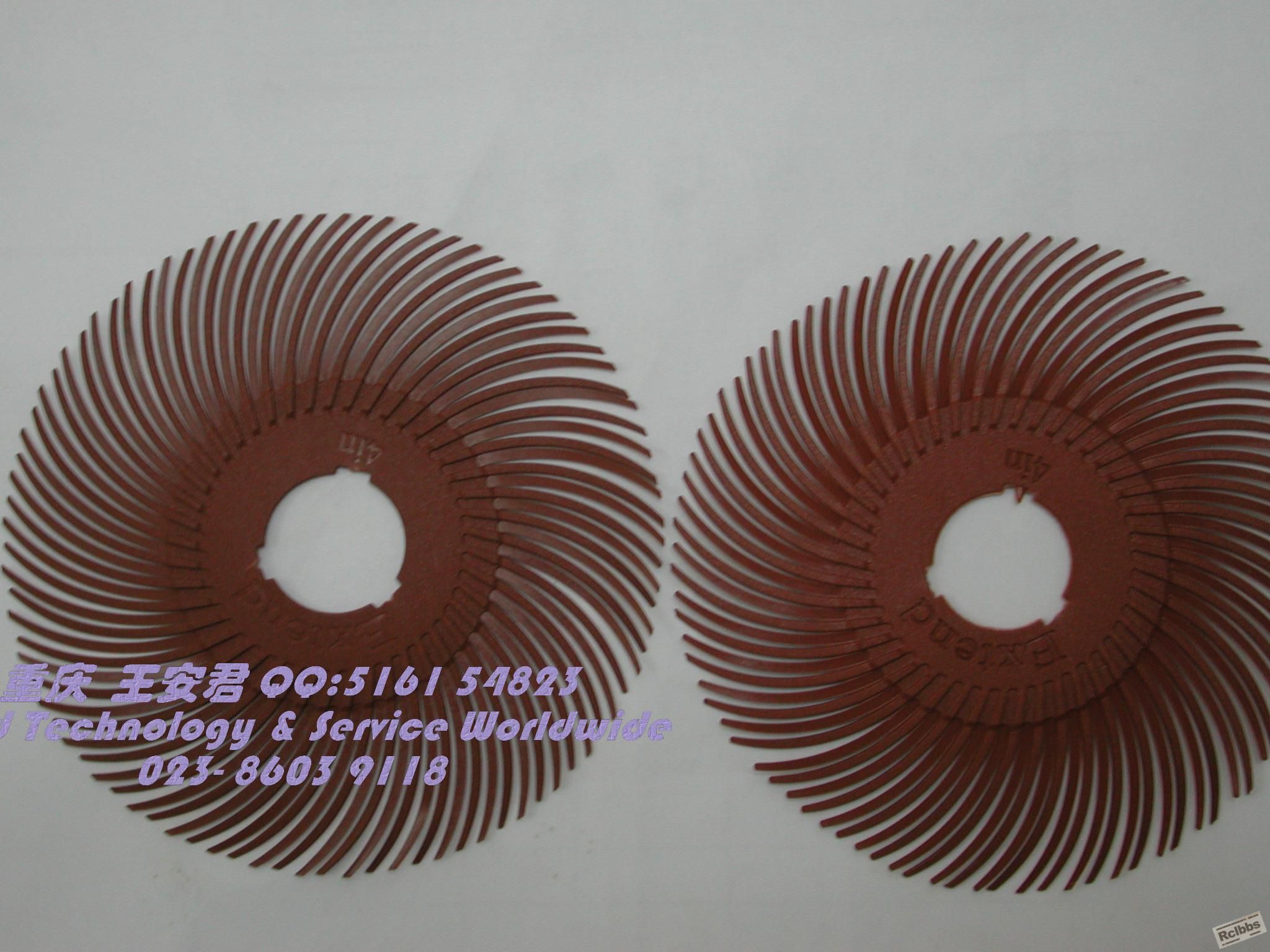

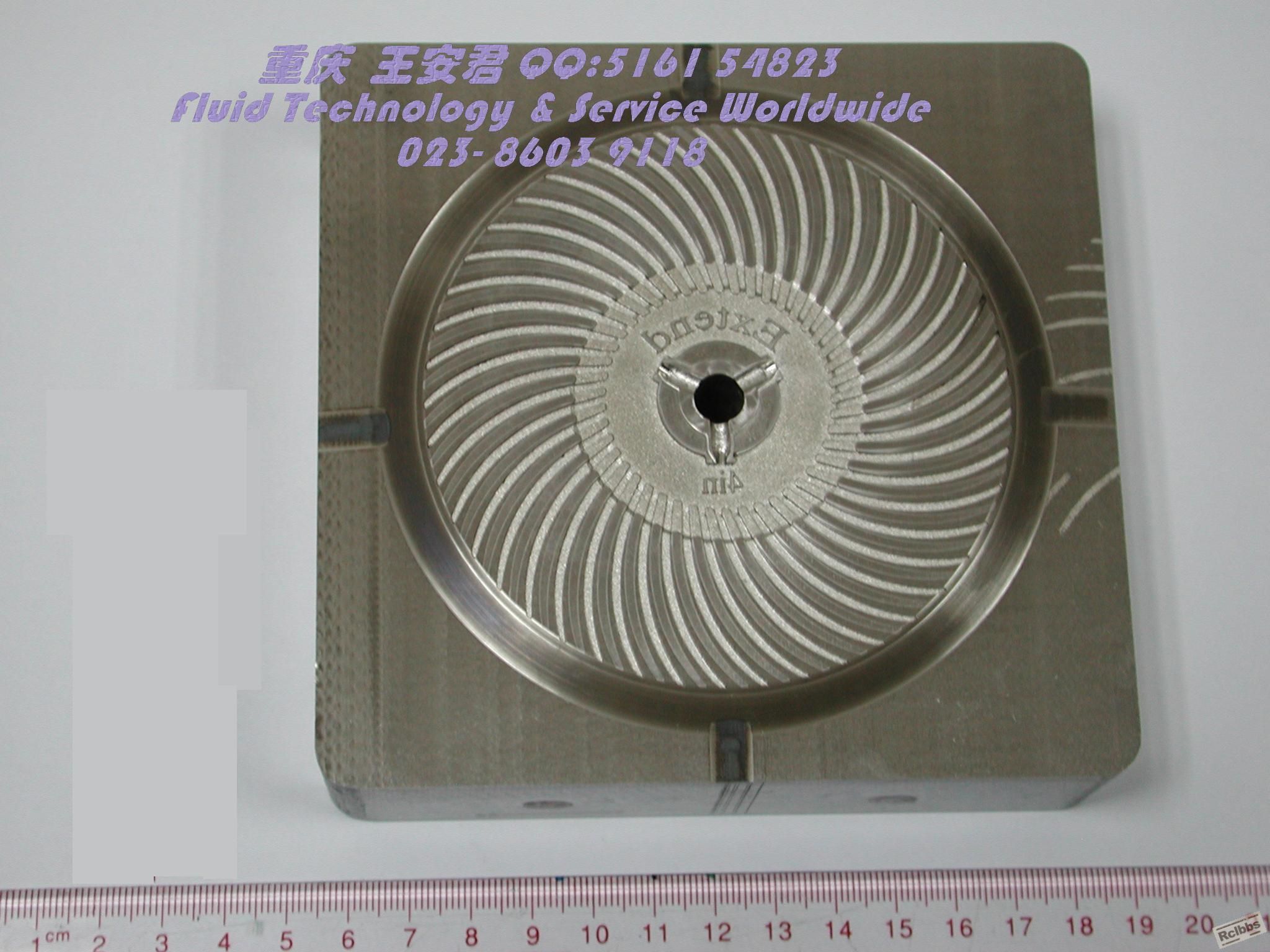

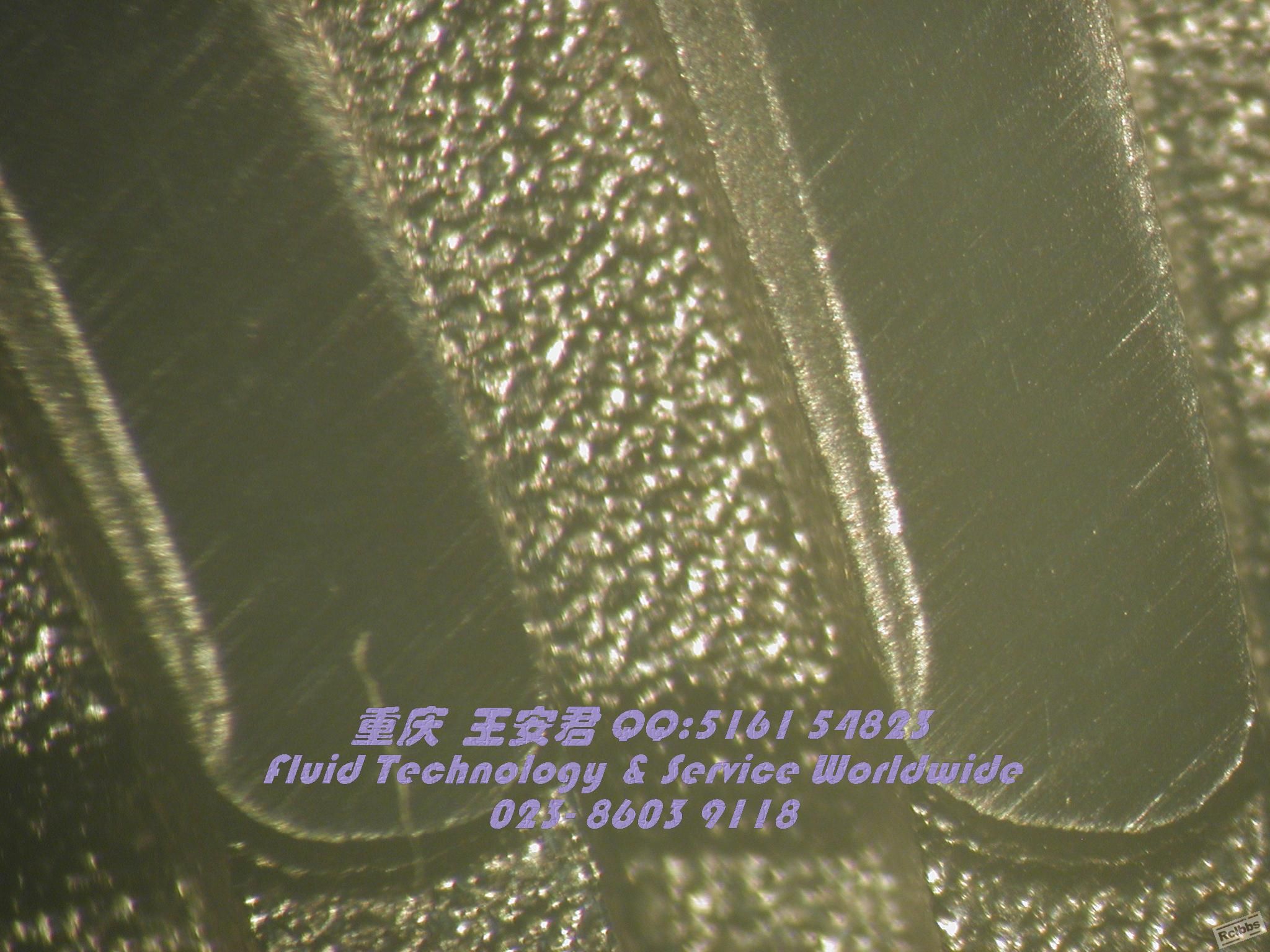

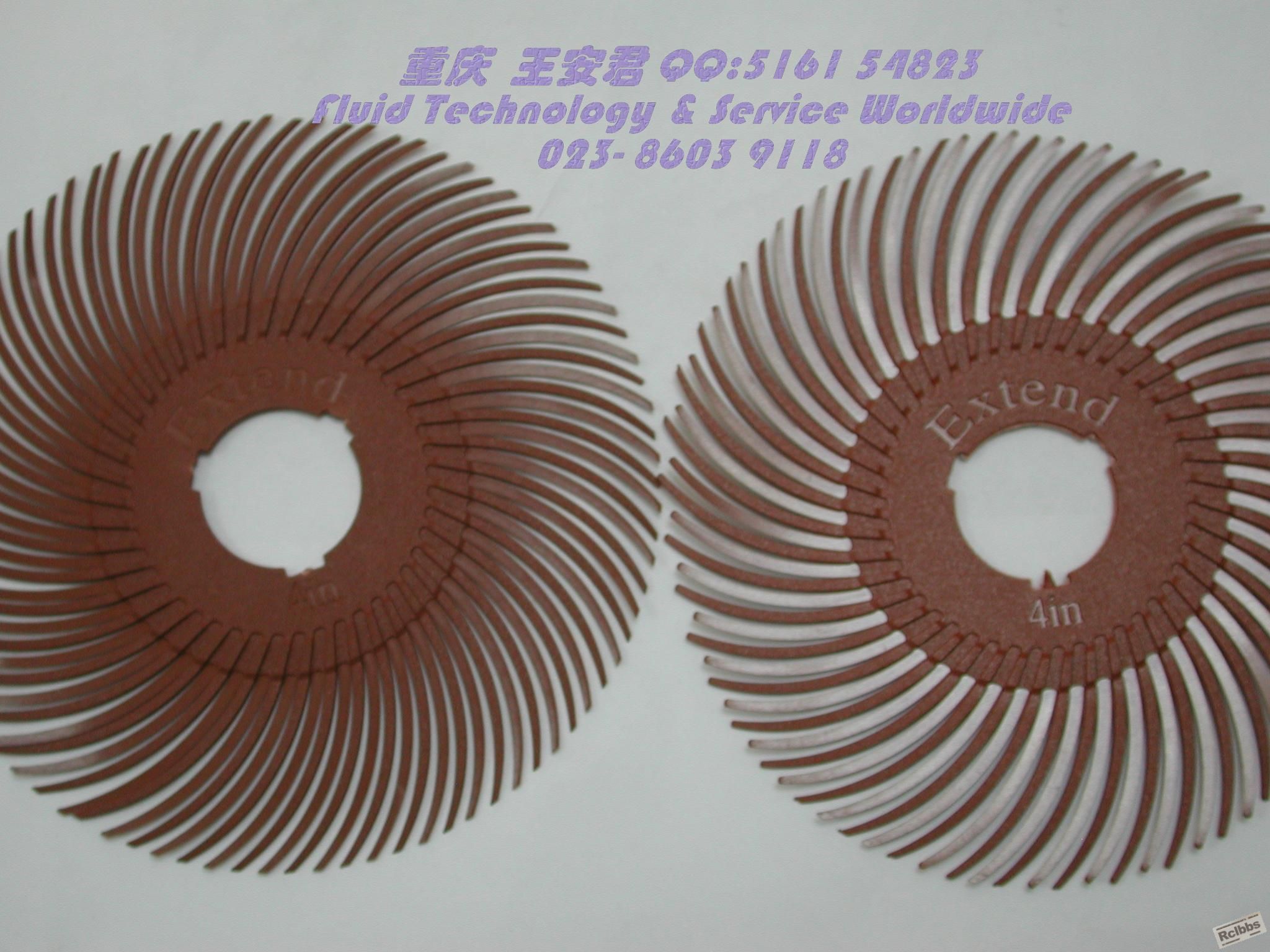

朔料模具,朔料里面添加了 金刚砂
所以要用  耐磨的模具钢
用户新开模具 使用寿命还理想
但在多次修模具后，模具使用寿命  大大 降低
嘿嘿   欢迎大家来讨论
这是我以前的失效分析 例子哟
基体组织 500X倍

戴铭

正常现象啊。不能修了就无休止的用下去啊。
修磨后做热处理能相对延长寿命。

钢铁医生

原帖由 戴铭 于 2008-12-2 19:17 发表


登录/注册后可看大图

正常现象啊。不能修了就无休止的用下去啊。
修磨后做热处理能相对延长寿命。

这个材料是因为抗回火能力不好，
用户修模具是用EDM 电火花加工的

因此EDM 电火花加工 产生大量热量 ，而且每次加工都在同一位置的，造成 型腔附近的金属基体回火硬度降低才是

才造成了，后来使用没有前期寿命长
