铸件35CrMo

tongenfang · 发表于 2009-4-10 11:18:45

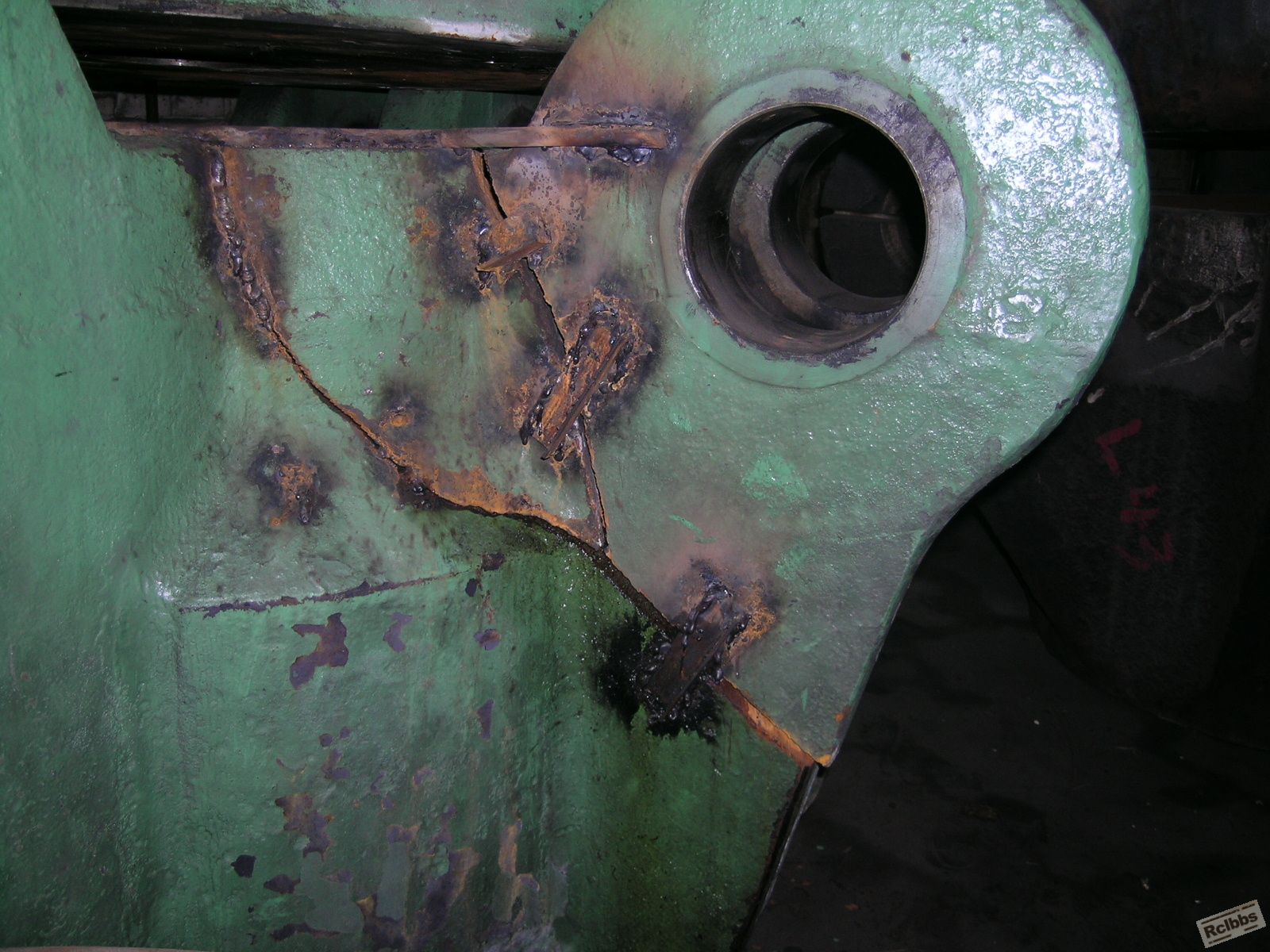

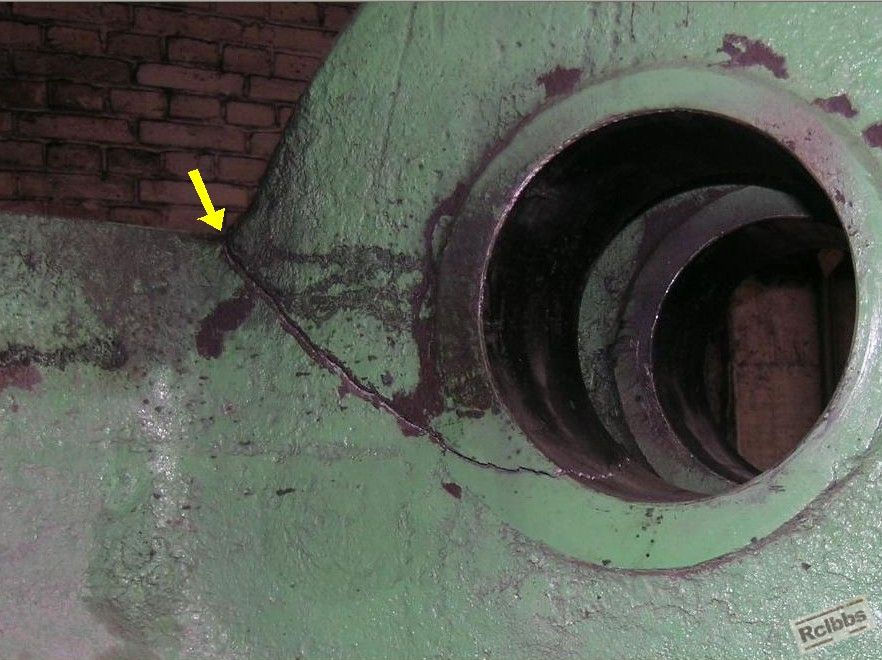

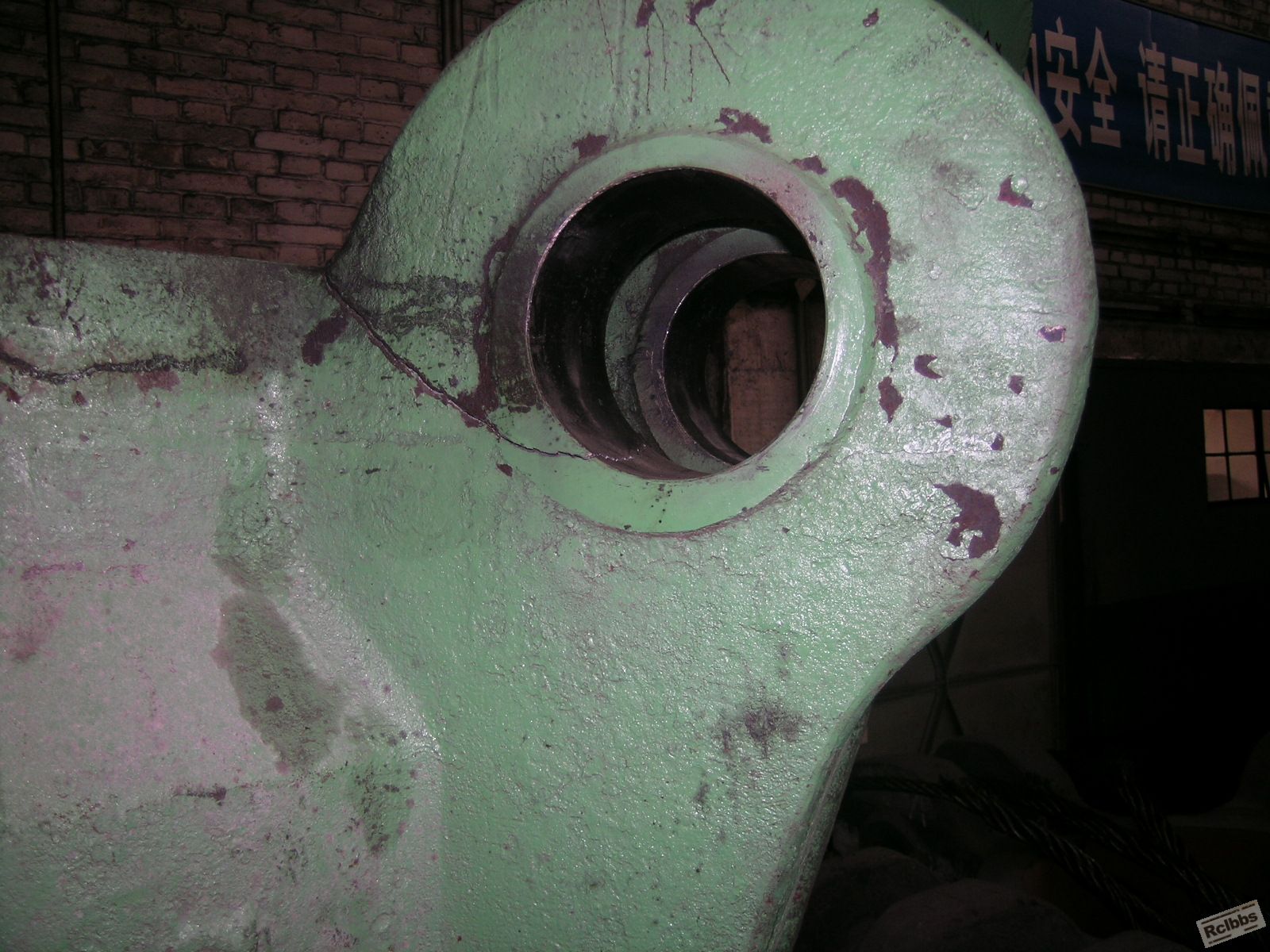

铸件

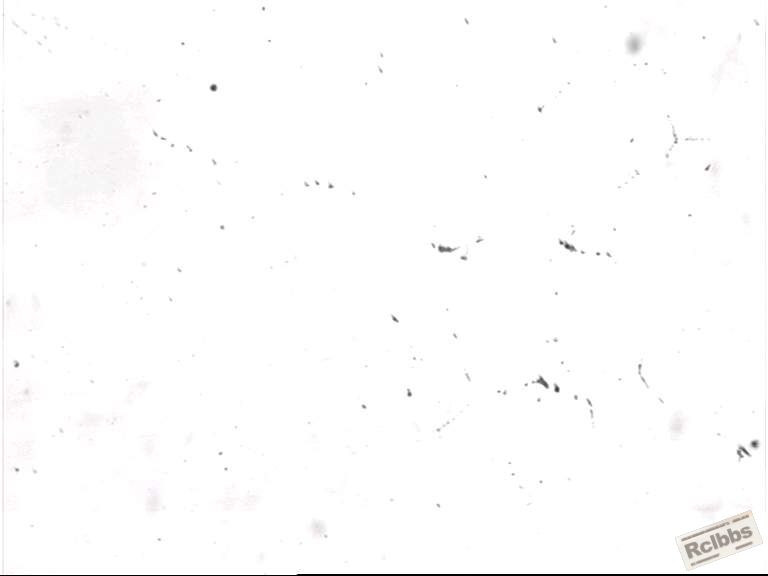

非金属夹杂

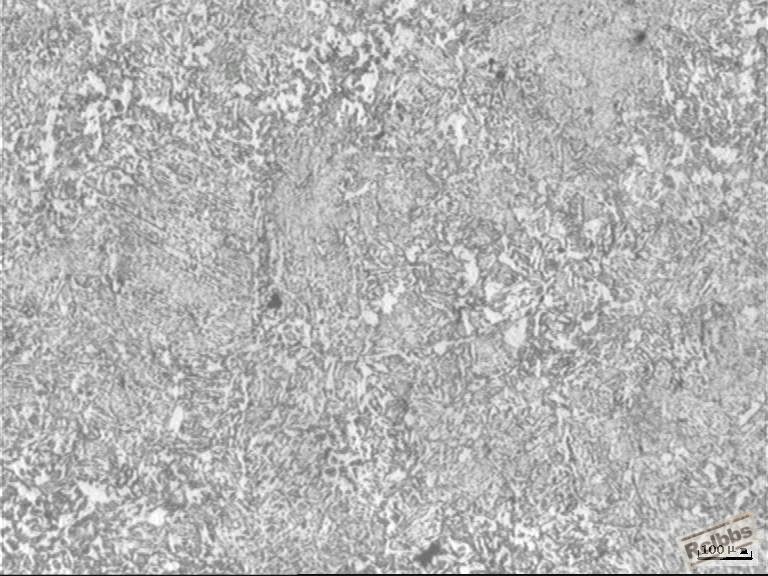

组织250X

qinqiang268 · 发表于 2009-4-10 13:02:22

该铸件是否正火处理？
如果经正火处理，则正火不好！

MYG · 发表于 2009-4-10 20:15:00

设计不合理可能也是一个因素，有应力集中处，成为疲劳源。

qinqiang268 · 发表于 2009-4-11 07:47:29

铸件裂纹处内部可能还有气孔、疏松、夹杂等缺陷共同导致断裂。

wangxingguo644 · 发表于 2009-4-11 08:12:42

这应该是金刚石压机油缸，应该铸造后经正火细化晶粒再调质处理使用，不知道楼主的产品如此处理了吗？请楼主上传金相组织描述。

[ 本帖最后由 wangxingguo644 于 2009-4-11 08:42 编辑 ]

所以因为 · 发表于 2009-4-11 08:15:37

是铸造质量问题，本身存在着裂纹等缺陷，如果热处理稍有不当，裂纹就会扩展。

		自动登录	找回密码
密码			免费注册

[讨论] 铸件35CrMo
