RA如何判断准确？

何柬松 · 发表于 2009-8-20 20:51:20

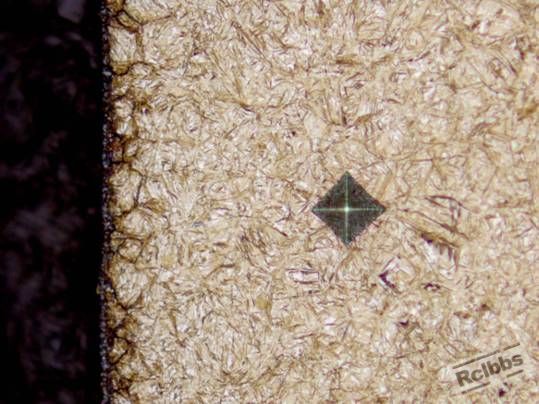

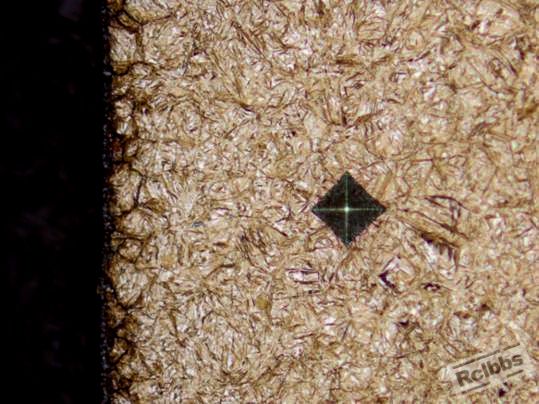

麻烦高手评一下RA有？%，为什么有时候RA腐蚀出来不明显？！（4%硝酸酒精）还是确实RA只有这些（判它15%过分？！我们是马氏体针长度和所见RA综合评判）

[ 本帖最后由何柬松于 2009-8-20 21:12 编辑 ]

zHANG_999567 · 发表于 2009-8-21 08:40:18

腐蚀再深一些.残奥的判断用显微镜与用照片判断差异较大.

何柬松 · 发表于 2009-9-15 22:17:28

为什么4%的硝酸酒精怎么都腐蚀不深？

kp007 · 发表于 2012-2-16 15:01:04

何柬松发表于 2009-9-15 22:17

登录/注册后可看大图

为什么4%的硝酸酒精怎么都腐蚀不深？

5%试试！国外标准图片都是这样的浓度

daniel-li · 发表于 2012-2-17 08:36:22

肉眼观察差异比较，即使与标准图谱对比还是有困难。X-RAY衍射仪可准确分析，可惜一般金相室都没有。

motion_0576 · 发表于 2012-2-18 18:12:49

产品回火温度太低了，用180℃重新回一下火检查会好一些。

		自动登录	找回密码
密码			免费注册

[讨论] RA如何判断准确？
