求助：75Cr1板材热处理后脆断

lwjonly · 发表于 2009-9-22 11:18:32

75Cr1带锯用板材热处理后，拉伸试样的断口不规则，个别试样分层。板材热处理后表面磨削量为50um。

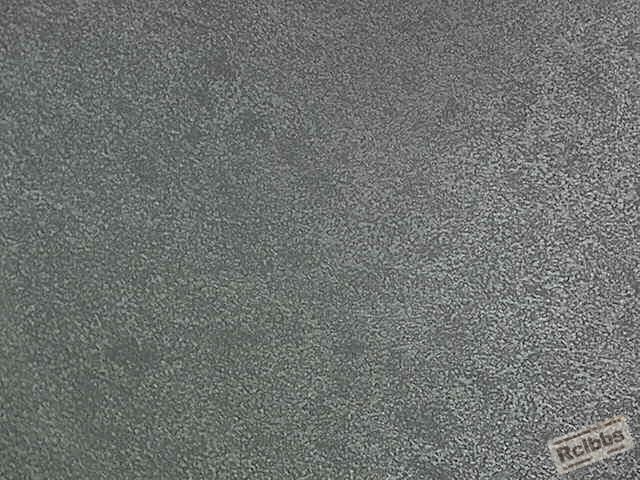

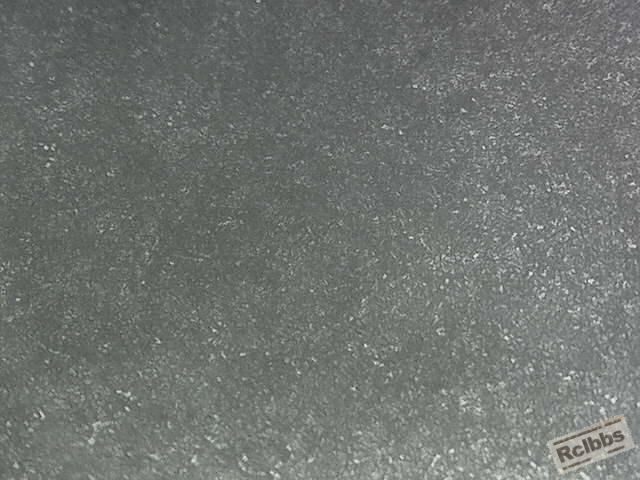

原材料组织：

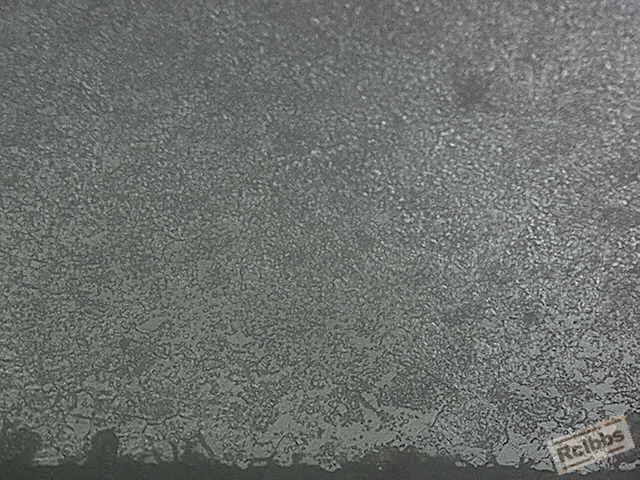

1# 75Cr1厂里材料400-1边缘.jpg

热处理工艺：
完全退火：750℃/12min，

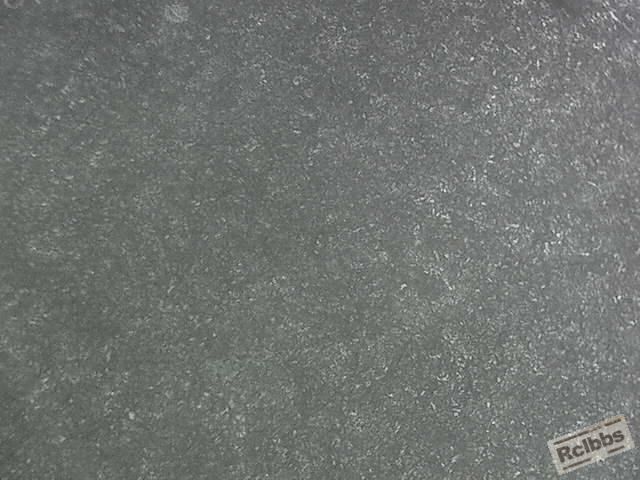

退火组织：

淬火：820℃/10min，
淬火介质：油/60-70℃，

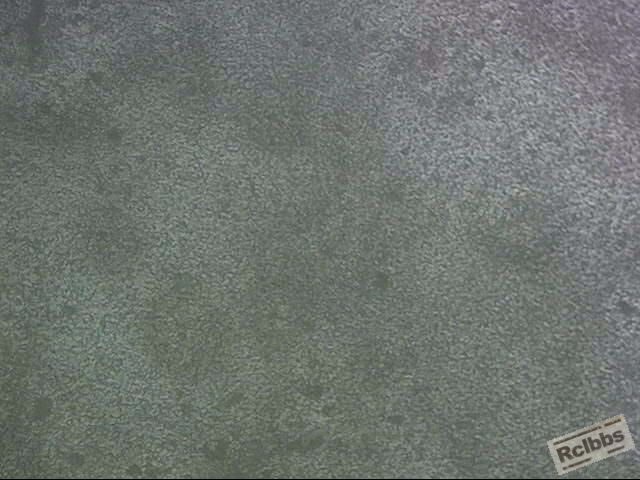

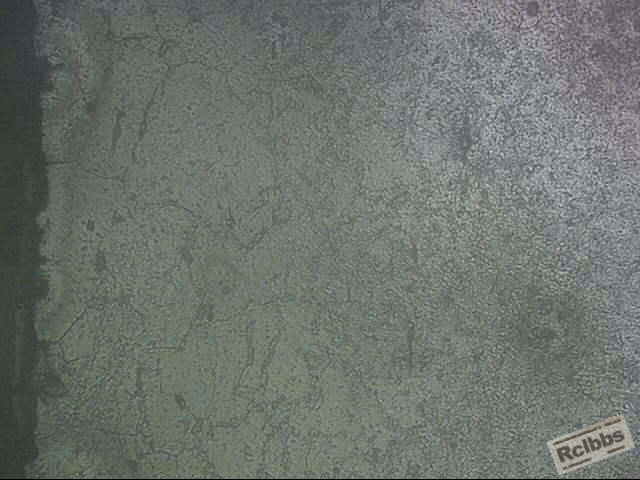

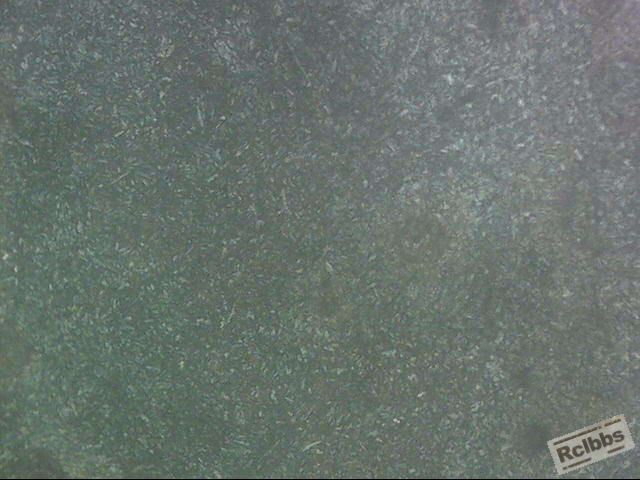

淬火组织：

一次回火：470℃/12min，

二次回火：460℃/12min，

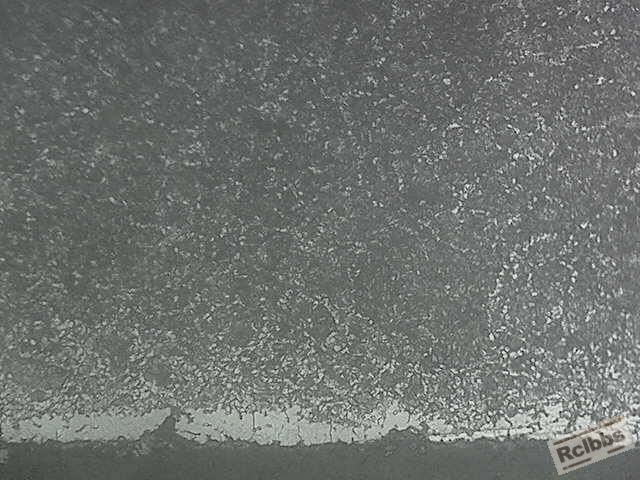

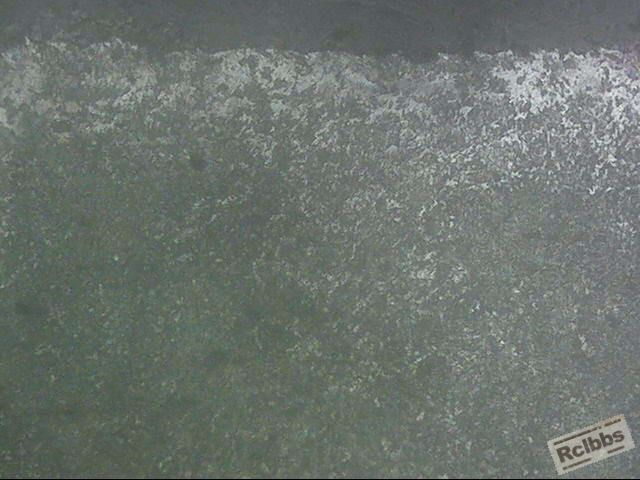

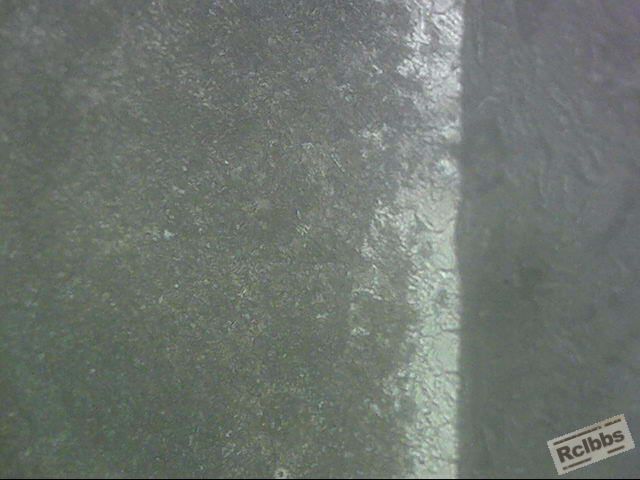

5# 75Cr1厂里材料400-1边缘-2.jpg

性能：
硬度：HRC41-43，
抗拉强度：1450MPa，

拉伸后断面收缩不明显，断口呈30°左右断裂，个别试样断成三节。
还请各位朋友帮忙分析一下

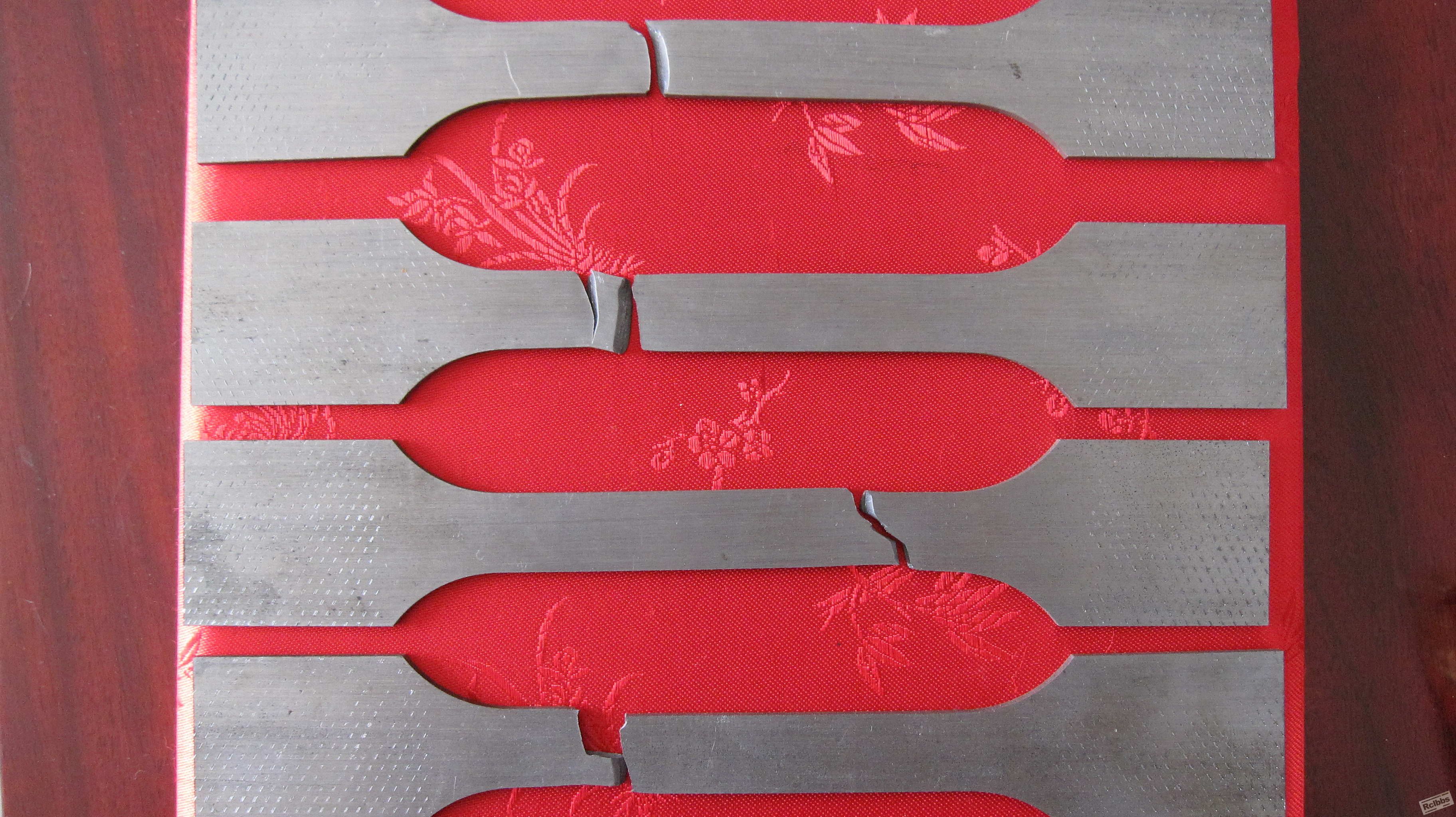

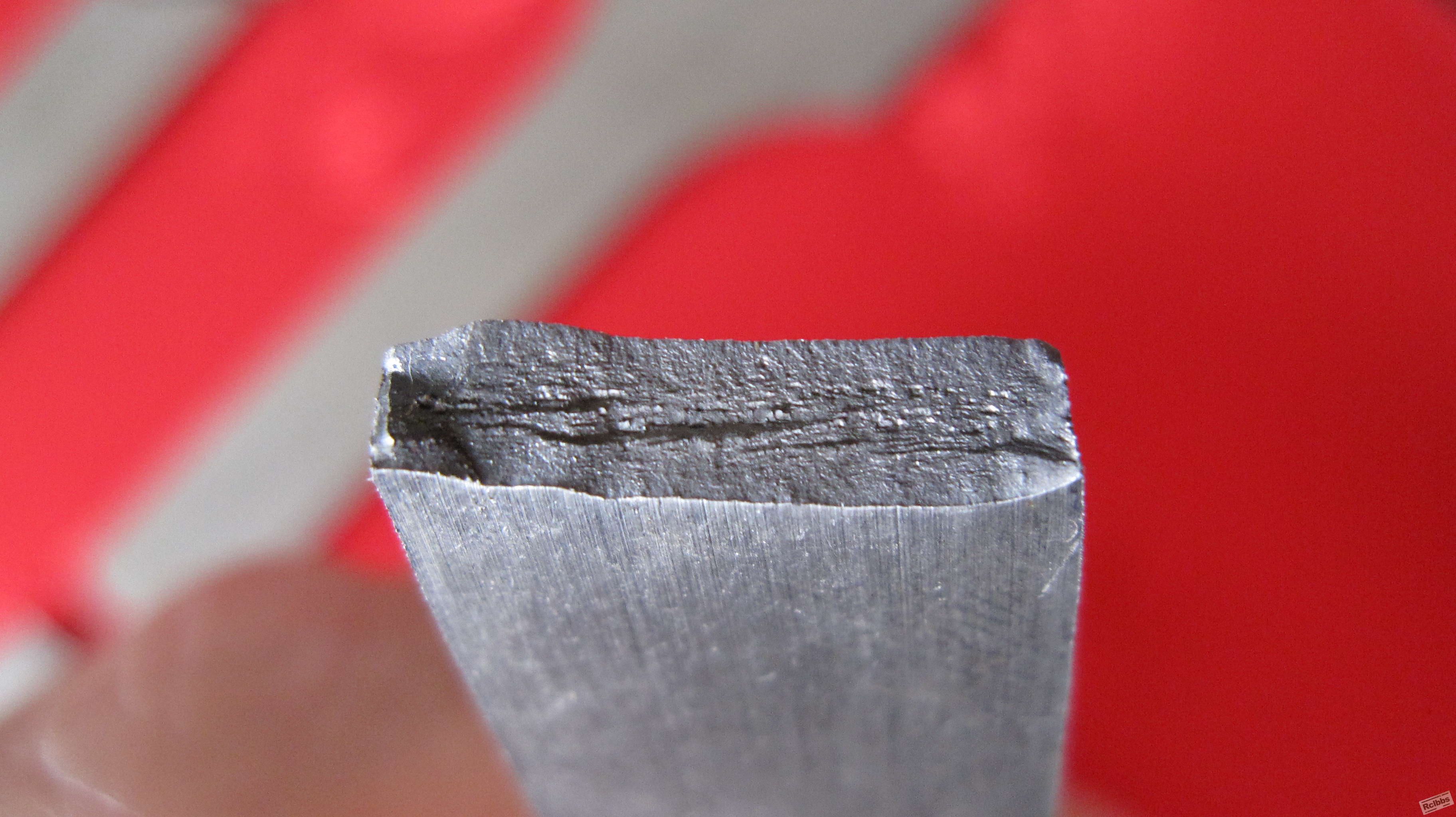

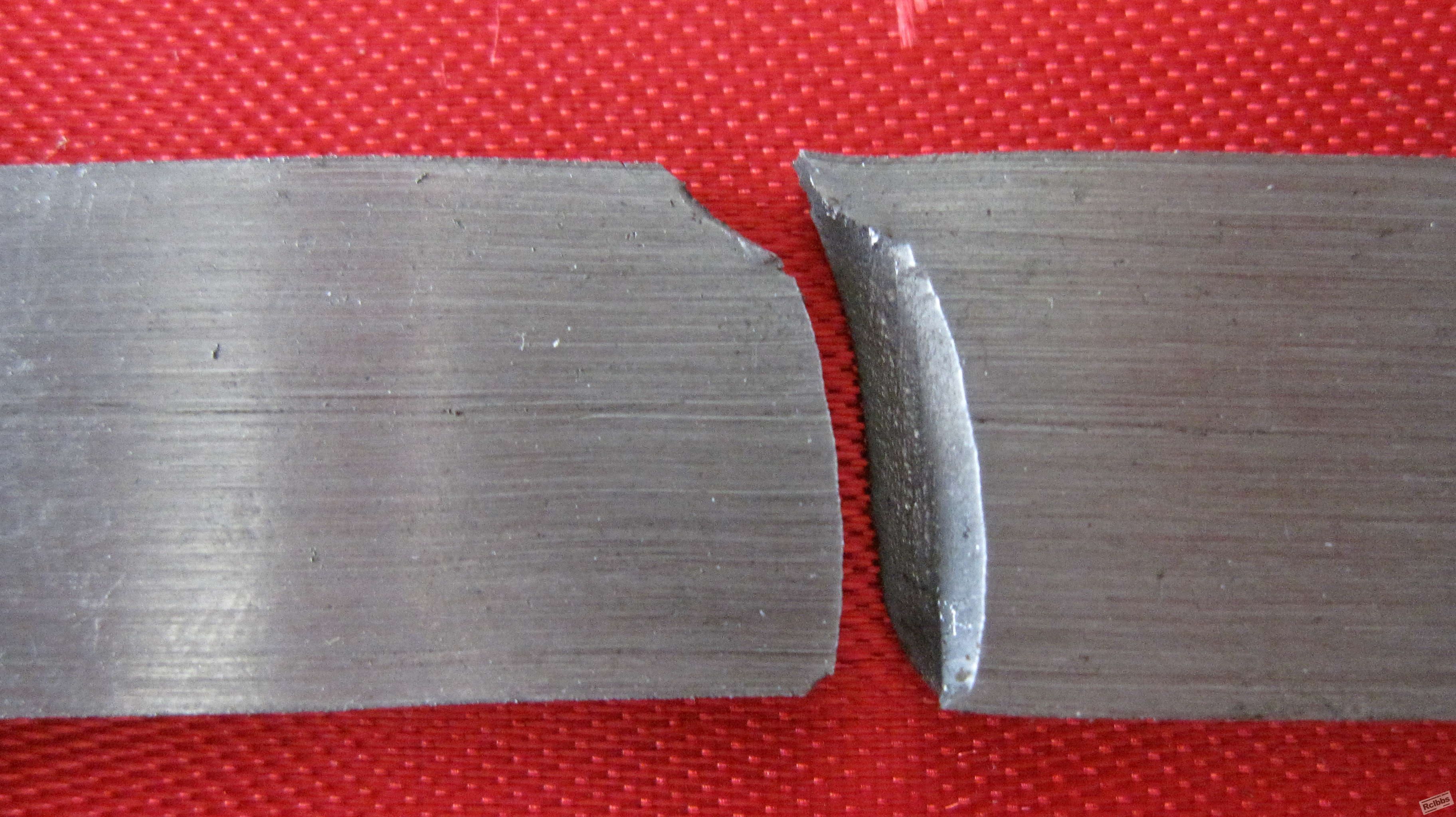

拉伸试样断口如下：

拉伸试样

本帖最后由 lwjonly 于 2009-9-23 10:22 编辑

tongenfang · 发表于 2009-9-22 15:35:31

发个详细的照片上来，大家共同分析！

lwjonly · 发表于 2009-9-23 13:55:25

已经对帖子进行了补充，还请前辈们指教啊。

lwjonly · 发表于 2009-9-23 21:33:34

请高手帮忙啊！

		自动登录	找回密码
密码			免费注册

[求助] 求助：75Cr1板材热处理后脆断
