设为首页收藏本站

切换到宽版

江苏东方航天校准检测有限公司

热处理论坛合作伙伴广告位

热处理论坛»论坛 › Rclbbs ≡ 热处理工程 › 热处理质量控制 › 十万火急！！！大家来帮我看看这个是不是夹杂物 ...

返回列表发新帖

查看: 5829|回复: 16

[求助] 十万火急！！！大家来帮我看看这个是不是夹杂物

签到天数: 2 天

[LV.1]初来乍到

发表于 2009-12-24 14:54:37 | 显示全部楼层 |阅读模式

北京中仪天信科技有限公司

早几天进的模具钢牌号DC53  淬火回火硬度 57-59HRC
制样之后未浸蚀 100倍观察  发现很多凸起的黑点  大家帮我看下是什么夹杂物啊
我重新磨抛之后还是有很多这样的点所以排除抛光没抛干净这种可能

小弟传的图论坛不支持  所以请大家多多包涵耐心下载一下吧
刚下了个转换器上图 本帖最后由 weini22222 于 2009-12-24 17:08 编辑

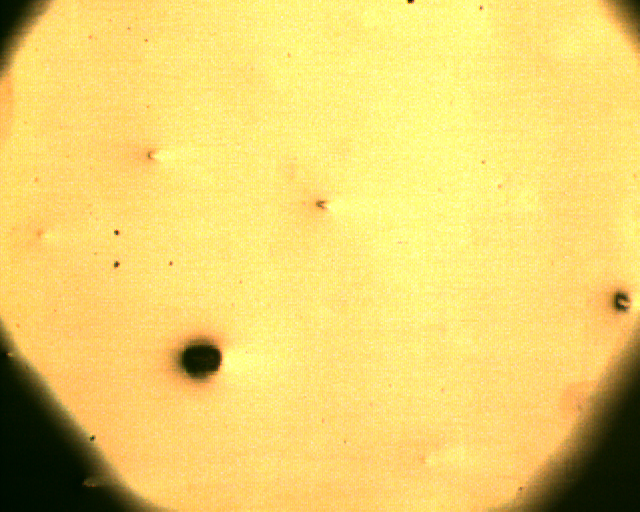

12月14日 DC531号料 ID535 100X.jpg

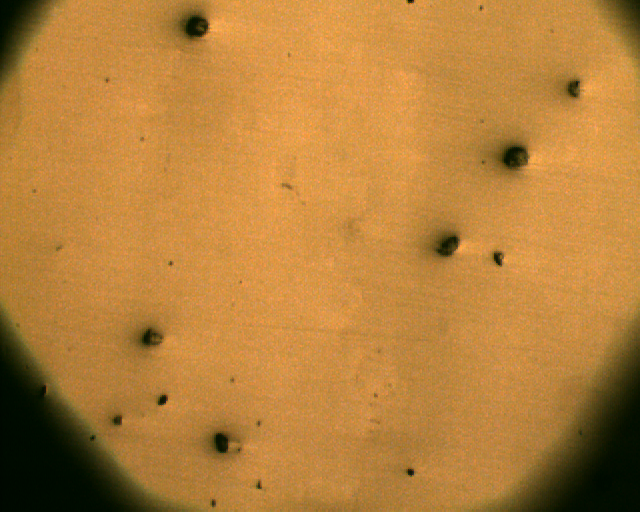

12月14日 DC531号料 ID535 100X 2.jpg

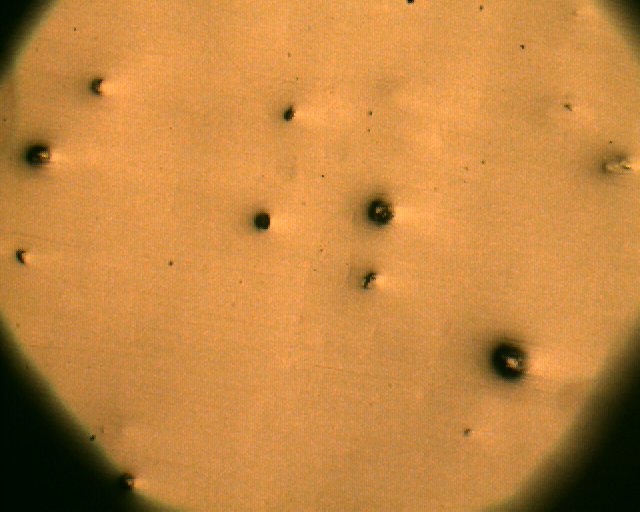

12月14日 DC531号料 ID535 100X 3.jpg

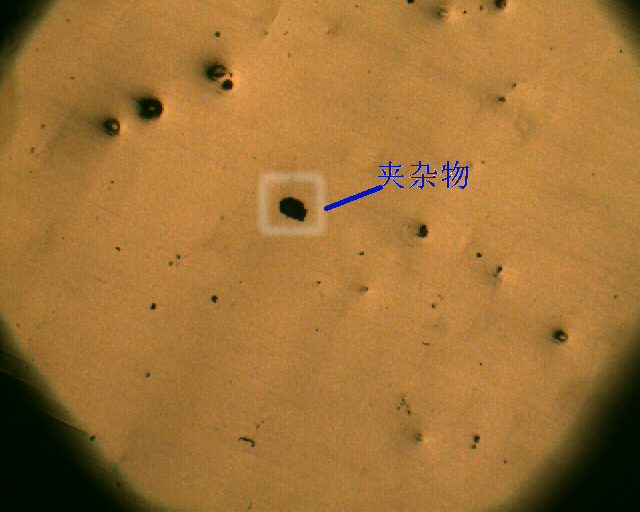

同一视场同一夹杂物不同放大倍数不同焦距之一 100X

同一视场同一夹杂物不同放大倍数不同焦距之一 100X

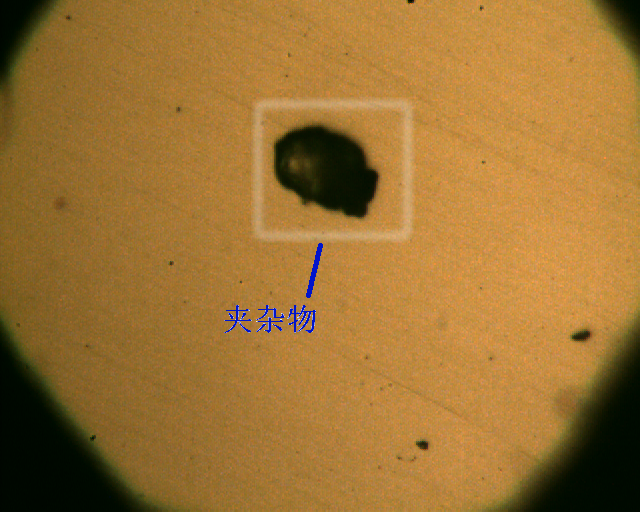

同一视场同一夹杂物不同放大倍数不同焦距之二 400X

同一视场同一夹杂物不同放大倍数不同焦距之二 400X

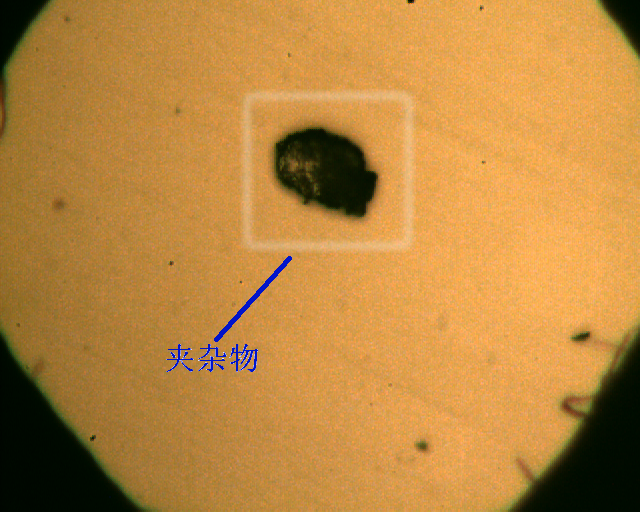

同一视场同一夹杂物不同放大倍数不同焦距之三 400X

同一视场同一夹杂物不同放大倍数不同焦距之三 400X

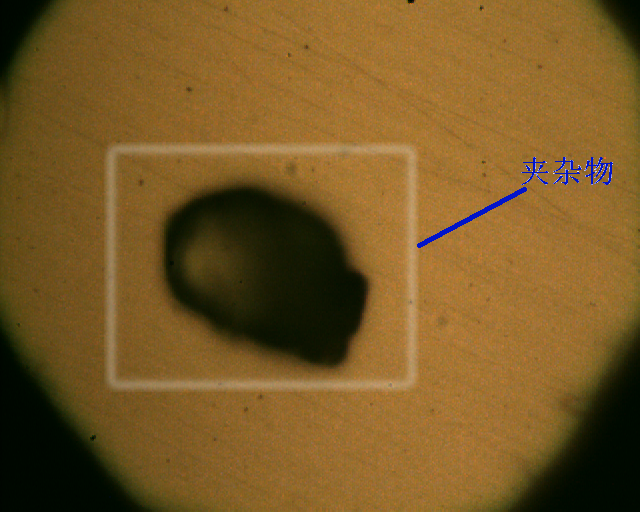

同一视场同一夹杂物不同放大倍数不同焦距之四 800X

同一视场同一夹杂物不同放大倍数不同焦距之四 800X

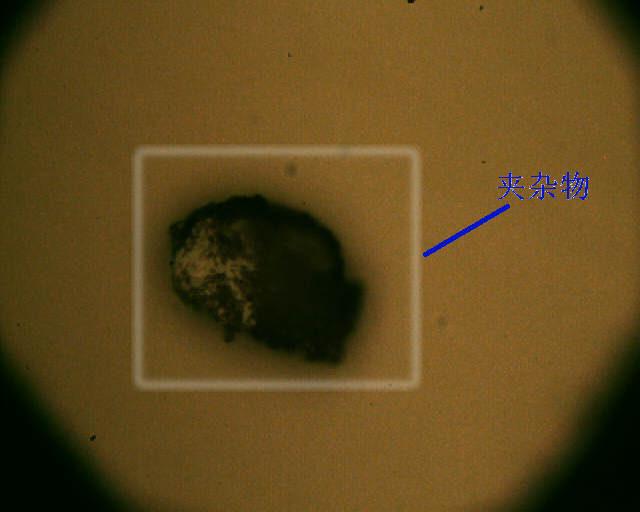

同一视场同一夹杂物不同放大倍数不同焦距之五 800X

同一视场同一夹杂物不同放大倍数不同焦距之五 800X

新建 Microsoft Word 文档.doc

1.13 MB, 下载次数: 318

北京赛维美，热处理炉温均匀性测试
符合AMS2750F、CQI-9和GB/T 9452等相关标准手机:13910788125 刘博士

回复

使用道具举报

签到天数: 2 天

[LV.1]初来乍到

楼主| 发表于 2009-12-24 15:04:55 | 显示全部楼层

怎么没有人说话啊我在线等呢帮帮我啊

江苏东方航天提供AMS 2750、 CQI-9、GJB 509B、API- 6A/6D、GB/T9452、ASTM A991、BAC 5621、
HB 5425、RRP54000等14项标准的炉温测试及标准培训、ASTM E220热电偶校准。联系:单经理18051092175

回复顶踩

使用道具举报

签到天数: 27 天

[LV.4]偶尔看看III

发表于 2009-12-24 15:13:04 | 显示全部楼层

哪是什么凸起的黑点,分明是凹坑.是钢中气孔或是球状氧化物掉落形成的.

回复顶踩

使用道具举报

签到天数: 2 天

[LV.1]初来乍到

楼主| 发表于 2009-12-24 15:15:33 | 显示全部楼层

3# tanggq

那这种模具钢能不能用呢？

会不会裂？

回复顶踩

使用道具举报

签到天数: 27 天

[LV.4]偶尔看看III

发表于 2009-12-24 15:30:25 | 显示全部楼层

球形凹坑对应力集中不敏感,就象球墨铸铁一样,不会因此形成裂纹.

回复顶踩

使用道具举报

签到天数: 220 天

[LV.7]常住居民III

发表于 2009-12-24 15:34:28 | 显示全部楼层

你的附件文档下载不下来，看不见啊。还不如直接上图片在附件中。

回复顶踩

使用道具举报

签到天数: 2 天

[LV.1]初来乍到

楼主| 发表于 2009-12-24 15:44:46 | 显示全部楼层

6# qinqiang268

怎么上图片啊我的图片格式不支持上传只能用文档的形式上传所以没有办法呢

要不你教教我怎么弄啊我也想直接上图呢我的格式是BMP的

回复顶踩

使用道具举报

签到天数: 2 天

[LV.1]初来乍到

楼主| 发表于 2009-12-24 15:46:22 | 显示全部楼层

5# tanggq

那么这种凹坑对冷作冲压模具都有些什么不良影响呢？

回复顶踩

使用道具举报

该用户从未签到

发表于 2009-12-24 15:54:58 | 显示全部楼层

我认为不是夹杂物，是制样问题。夹杂物要有应该是ＤＳ类，应有明显的氧化物，而你的坑是空的，制样没做好所致。

回复顶踩

使用道具举报

签到天数: 12 天

[LV.3]偶尔看看II

发表于 2009-12-24 15:54:59 | 显示全部楼层

楼主的图片不是夹杂形态，是凹坑，是球状氧化物掉落形成的.

回复顶踩

使用道具举报

签到天数: 2 天

[LV.1]初来乍到

楼主| 发表于 2009-12-24 16:06:23 | 显示全部楼层

9# renbenfg

第一这个是我分三次制样时的照片每次一张
第二以前我制样一直都没有出现过这种东东
所以我不认为这个是制样的问题虽然我制样技术确实不怎么样

回复顶踩

使用道具举报

该用户从未签到

发表于 2009-12-24 16:06:25 | 显示全部楼层

是夹杂物抛光时脱落而成的，减少抛光时间和增加抛光时的润滑，能减少脱落。DC53是经过电渣重熔处理，夹杂物不应该这么多，材料不是很好，做冲头，耐磨性较差。

回复顶踩

使用道具举报

签到天数: 2 天

[LV.1]初来乍到

楼主| 发表于 2009-12-24 16:07:36 | 显示全部楼层

10# 紫琅人

这种凹坑对应用有什么影响没有？
有的话又都有那些影响呢？

回复顶踩

使用道具举报

签到天数: 2 天

[LV.1]初来乍到

楼主| 发表于 2009-12-24 16:09:40 | 显示全部楼层

12# wind1.chen

感谢您的回复和解答

回复顶踩

使用道具举报

签到天数: 21 天

[LV.4]偶尔看看III

发表于 2009-12-25 09:13:14 | 显示全部楼层

是纵向样品吗?不是的话就不好区分了,若是纵向样品说明1.磨制时间过长,一般抛光1分种内就可以了.2不是夹杂物建议用腐蚀剂轻腐蚀一下区分

回复顶踩

使用道具举报

该用户从未签到

发表于 2010-1-3 12:59:16 | 显示全部楼层

由于工作关系这个夹杂很熟悉，
这个应该是制样造成的问题，
看400，800倍下黑点很虚很黑，若是夹杂的话，因该是很实在的。
原因可能有：1.在切割，研磨的过程中砂轮造成的过烧，冷却液没有到位，或者是切得过快，我也碰到过。
不过不是很了解材料，我们的都是高等级帘线用钢很少有这么大夹杂。

回复顶踩

使用道具举报

该用户从未签到

发表于 2010-1-3 19:32:09 | 显示全部楼层

貌似我磨出个这种情况，可能是磨的问题。用扫描显微镜扫描看看吧

回复顶踩

使用道具举报

返回列表发新帖

|Archiver|手机版|小黑屋|热处理论坛 ( 苏ICP备2021037530号|苏公网安备32059002001695号 )
Copyright © 2005-2026, rclbbs.com 苏州热协网络技术有限公司版权所有

GMT+8, 2026-8-16 02:35 , Processed in 0.029741 second(s), 23 queries .

Powered by Discuz! X3.5

© 2001-2026 Discuz! Team.

快速回复 返回顶部 返回列表
