设为首页收藏本站

切换到宽版

江苏东方航天校准检测有限公司

热处理论坛合作伙伴广告位

热处理论坛»论坛 › Rclbbs ≡ 热处理工程 › 热处理质量控制 › DC53组图

返回列表发新帖

查看: 7954|回复: 5

[原创] DC53组图

签到天数: 2 天

[LV.1]初来乍到

发表于 2009-12-29 19:42:05 | 显示全部楼层 |阅读模式

北京中仪天信科技有限公司

整理了一下资料  把最近两天磨制的试样贴出来给大家分享一下
希望大家多多指正制样中的缺陷
也希望大家能评述一下图中的各种组织以及此种材料的性能
如果大家的评述能给新手们带来帮助我想我发帖的目的也就达到了

都是DC53 原材料大小300X62X41 在对角线1/4处取样取样大小20X30X62  横向
淬火回火硬度57-59HRC  放大倍数都为400X

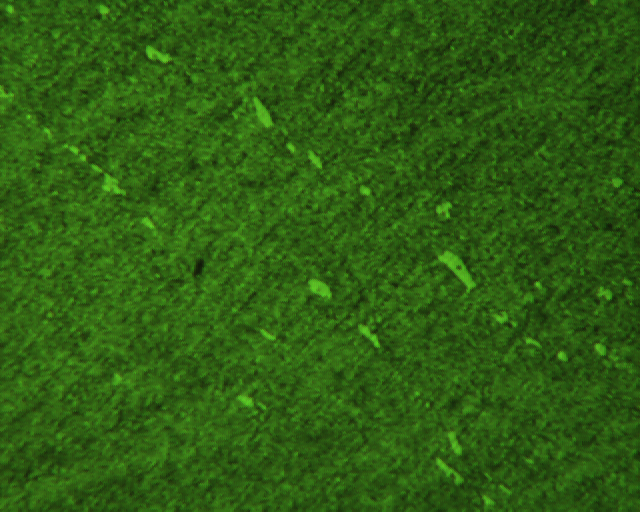

091214 DC53 1号样 400X ID559.jpg

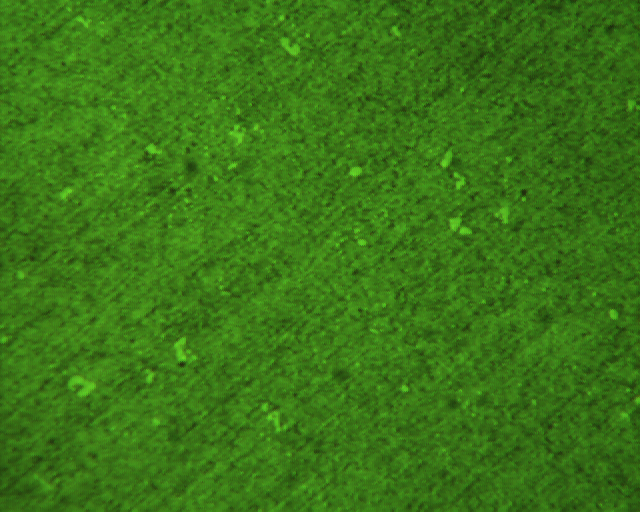

091214 DC53 3号样 400X ID577.jpg

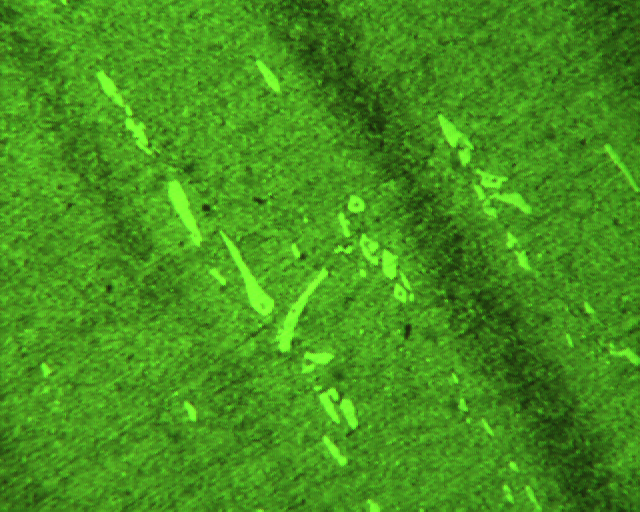

091214 DC53 1号样 400X ID547.jpg

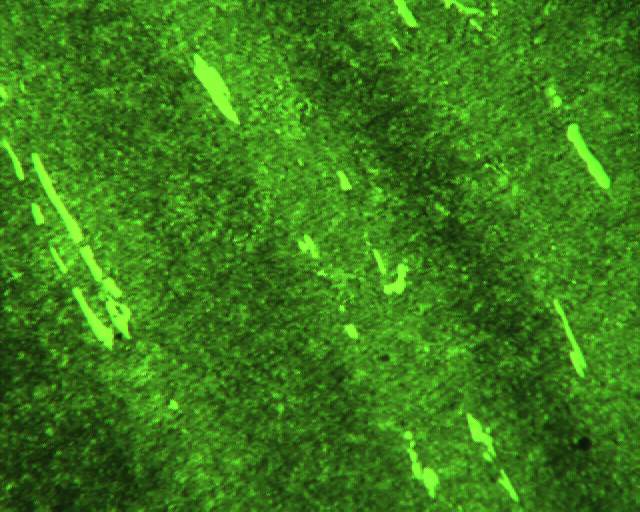

091214 DC53 2号样 400X ID542.jpg

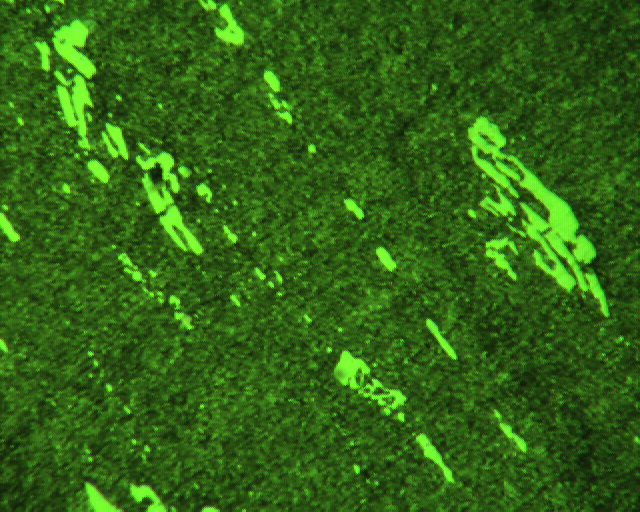

091214 DC53 2号样 400X ID562.jpg

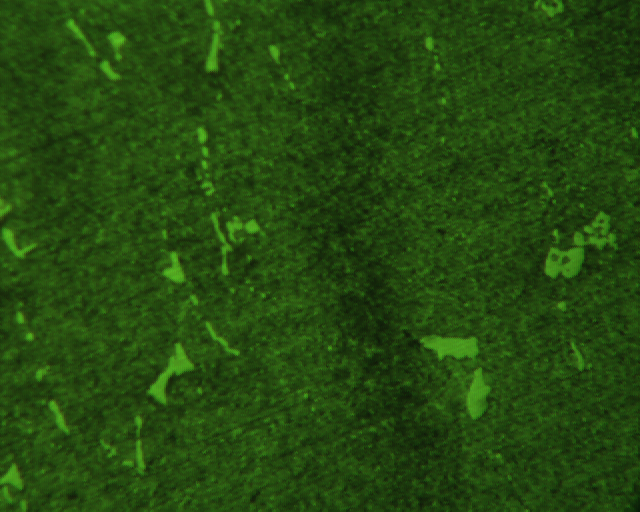

091214 DC53 4号样 400X ID549.jpg

北京赛维美，热处理炉温均匀性测试
符合AMS2750F、CQI-9和GB/T 9452等相关标准手机:13910788125 刘博士

回复

使用道具举报

该用户从未签到

发表于 2009-12-30 08:58:43 | 显示全部楼层

疑似碳化物液析！热处理没有很好均匀化。

江苏东方航天提供AMS 2750、 CQI-9、GJB 509B、API- 6A/6D、GB/T9452、ASTM A991、BAC 5621、
HB 5425、RRP54000等14项标准的炉温测试及标准培训、ASTM E220热电偶校准。联系:单经理18051092175

回复顶踩

使用道具举报

非常奥氏体

签到天数: 105 天

[LV.6]常住居民II

发表于 2009-12-30 20:27:46 | 显示全部楼层

支持楼主，
今年我们的冲头发生异常断裂，我也就dc53金相组织检验方法与项目做过求助，到现在也不知其解，材料厂家也没有做出回复，遗憾！

回复顶踩

使用道具举报

签到天数: 2 天

[LV.1]初来乍到

楼主| 发表于 2009-12-30 20:33:39 | 显示全部楼层

支持楼主，
今年我们的冲头发生异常断裂，我也就dc53金相组织检验方法与项目做过求助，到现在也不知其解，材料厂家也没有做出回复，遗憾！
非常奥氏体发表于 2009-12-30 20:27

登录/注册后可看大图

不过小弟制样水平有限
加上受制样工具限制无法制备出完美的试样
但我会努力的

我们厂主要用的就是DC53和Cr12Mo1V1这两种模具钢
以后有了图片我会一一贴上来完善此贴
也希望大家有了这两种钢材的图片都贴上来
供大家一起学习探讨

回复顶踩

使用道具举报

签到天数: 1505 天

[LV.Master]伴坛终老

发表于 2009-12-30 21:09:45 | 显示全部楼层

白色块状或长条状相是共晶碳化物;
图3，图4中黑色带状,我怀疑是制样问题.这种料,在400倍下,不会显示这样的偏析。

回复顶踩

使用道具举报

该用户从未签到

发表于 2009-12-31 08:20:32 | 显示全部楼层

同意楼上的，4号样应该不是偏析，在25X应该能看出

回复顶踩

使用道具举报

返回列表发新帖

|Archiver|手机版|小黑屋|热处理论坛 ( 苏ICP备2021037530号|苏公网安备32059002001695号 )
Copyright © 2005-2026, rclbbs.com 苏州热协网络技术有限公司版权所有

GMT+8, 2026-8-16 00:56 , Processed in 0.025303 second(s), 24 queries .

Powered by Discuz! X3.5

© 2001-2026 Discuz! Team.

快速回复 返回顶部 返回列表
