氮化疏松层厚度的判断

sjxymj · 发表于 2010-1-18 21:39:18

各位大师：
　　氮化钢材为1020，正火。570度，２小时后，疏松层很难判定厚度。请查看下面的电邮，请问：这个厚度应该如何计算才好！我发现低培和高培不一样，低培下几乎很少，到了高培可以看到约50%。同时，没有相应的标准来参考。请帮助！

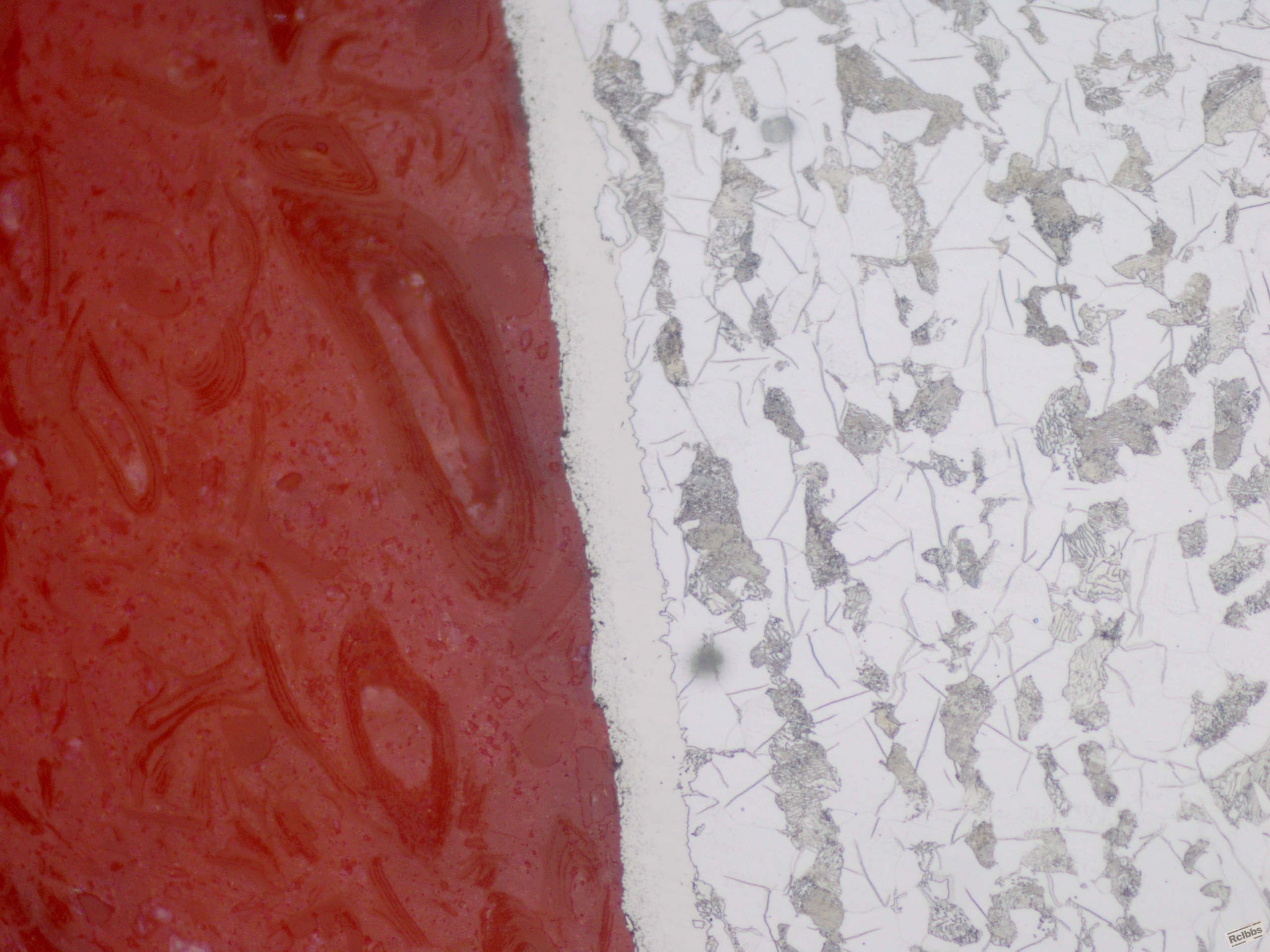

500X

500培

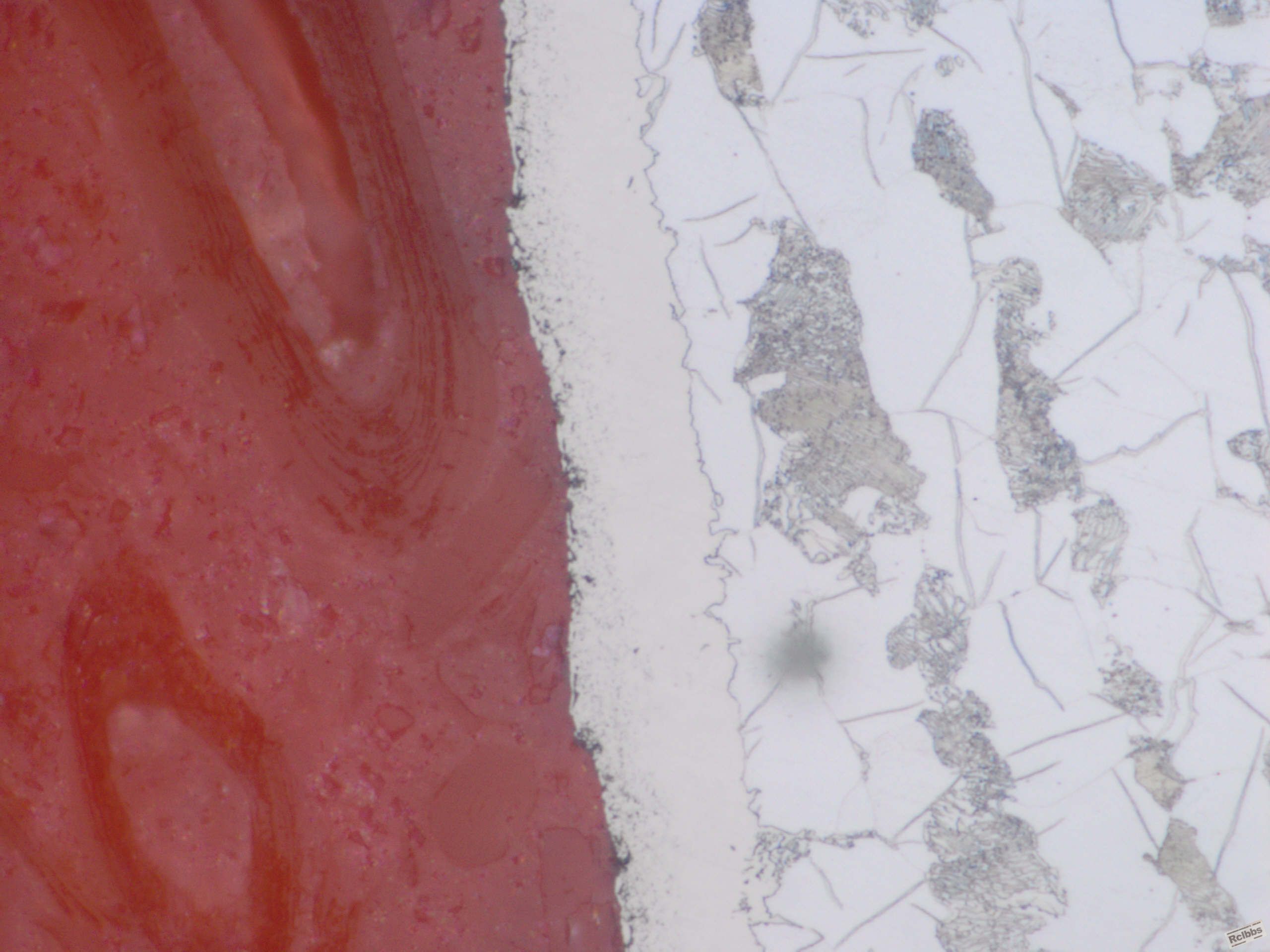

　1000培

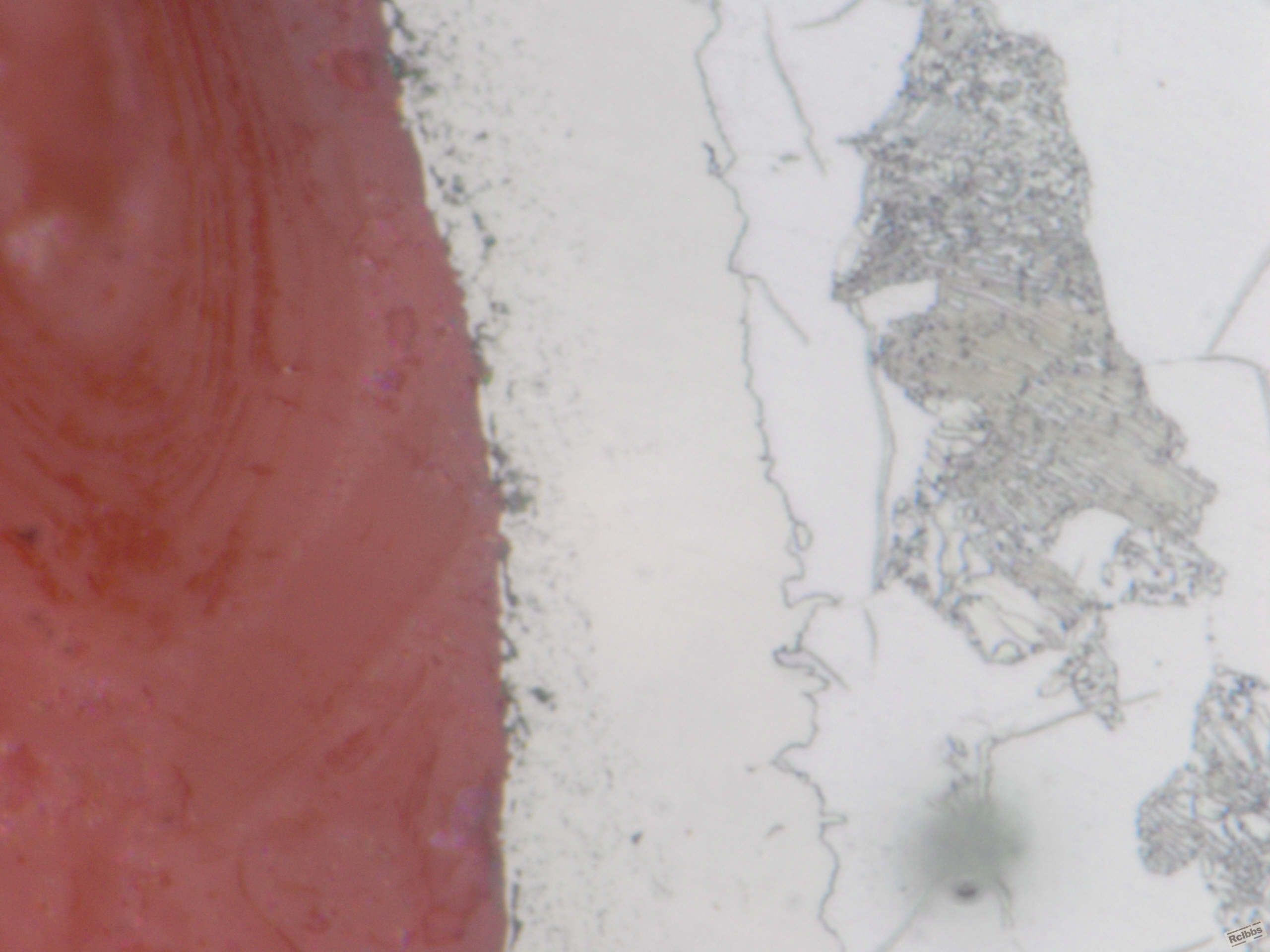

2000X

2000培

谢谢

excellence · 发表于 2010-3-14 09:34:15

		自动登录	找回密码
密码			免费注册

[求助] 氮化疏松层厚度的判断
