38CrMoAl气体氮化渗不上

为了纯洁的正义

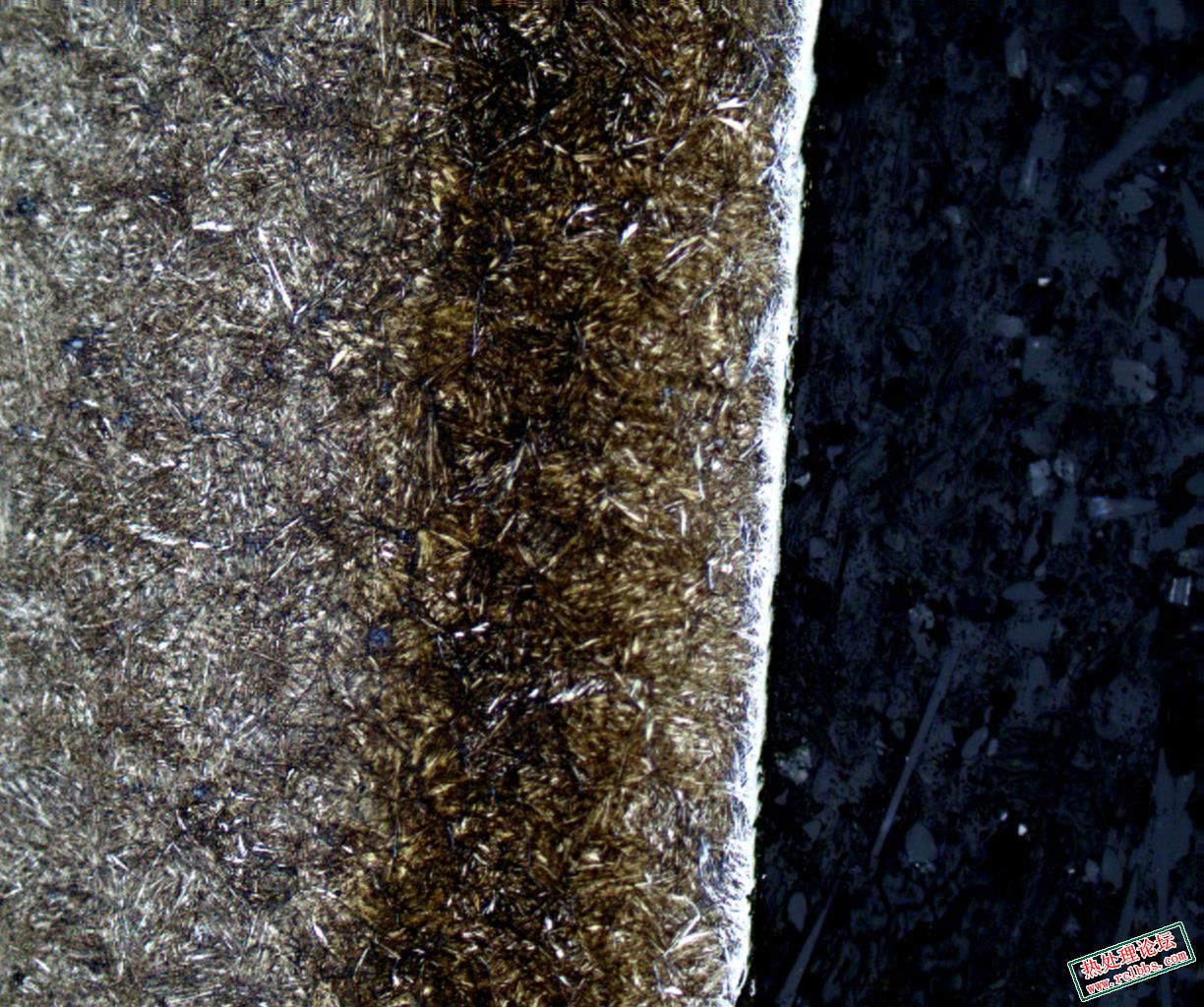

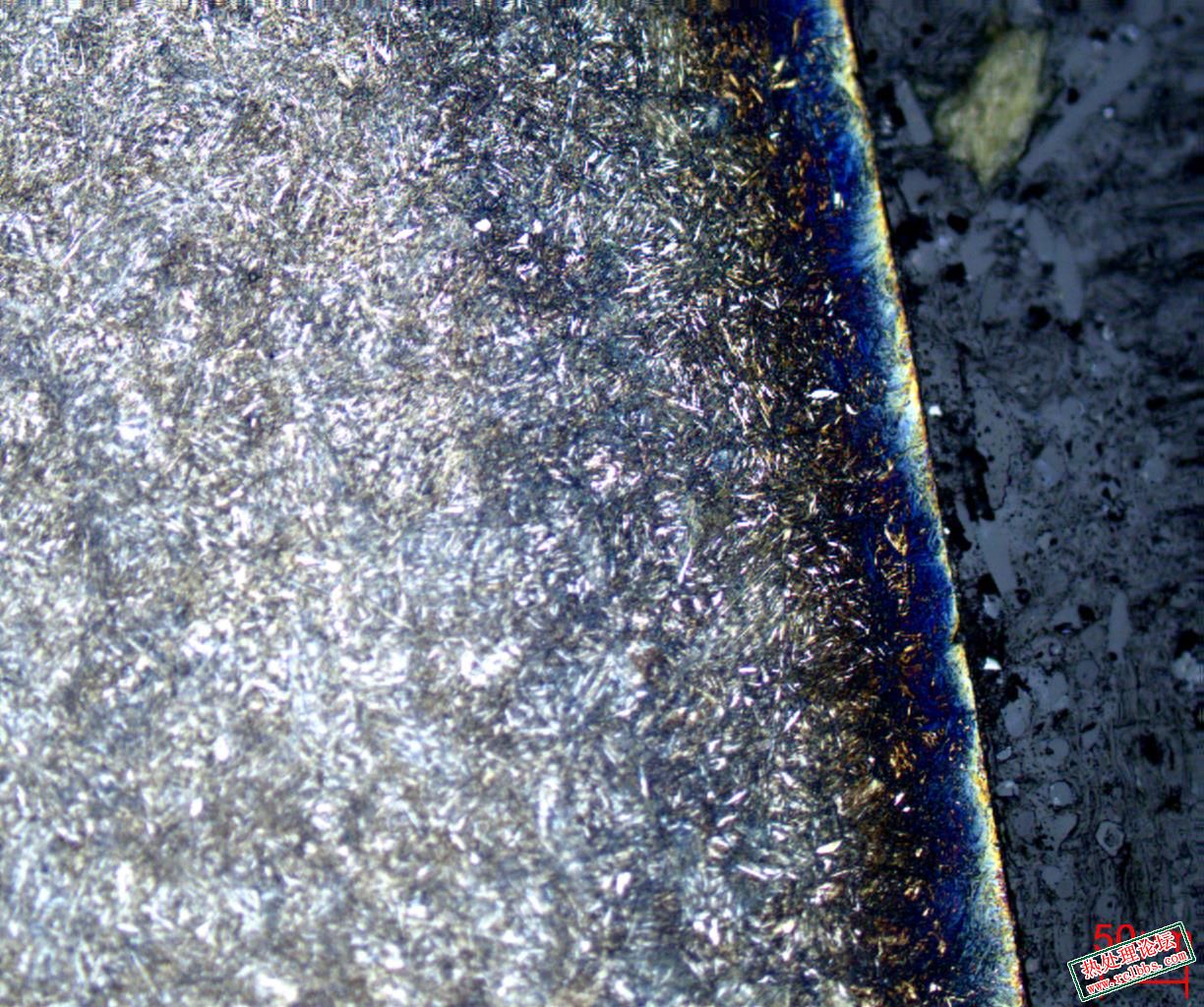

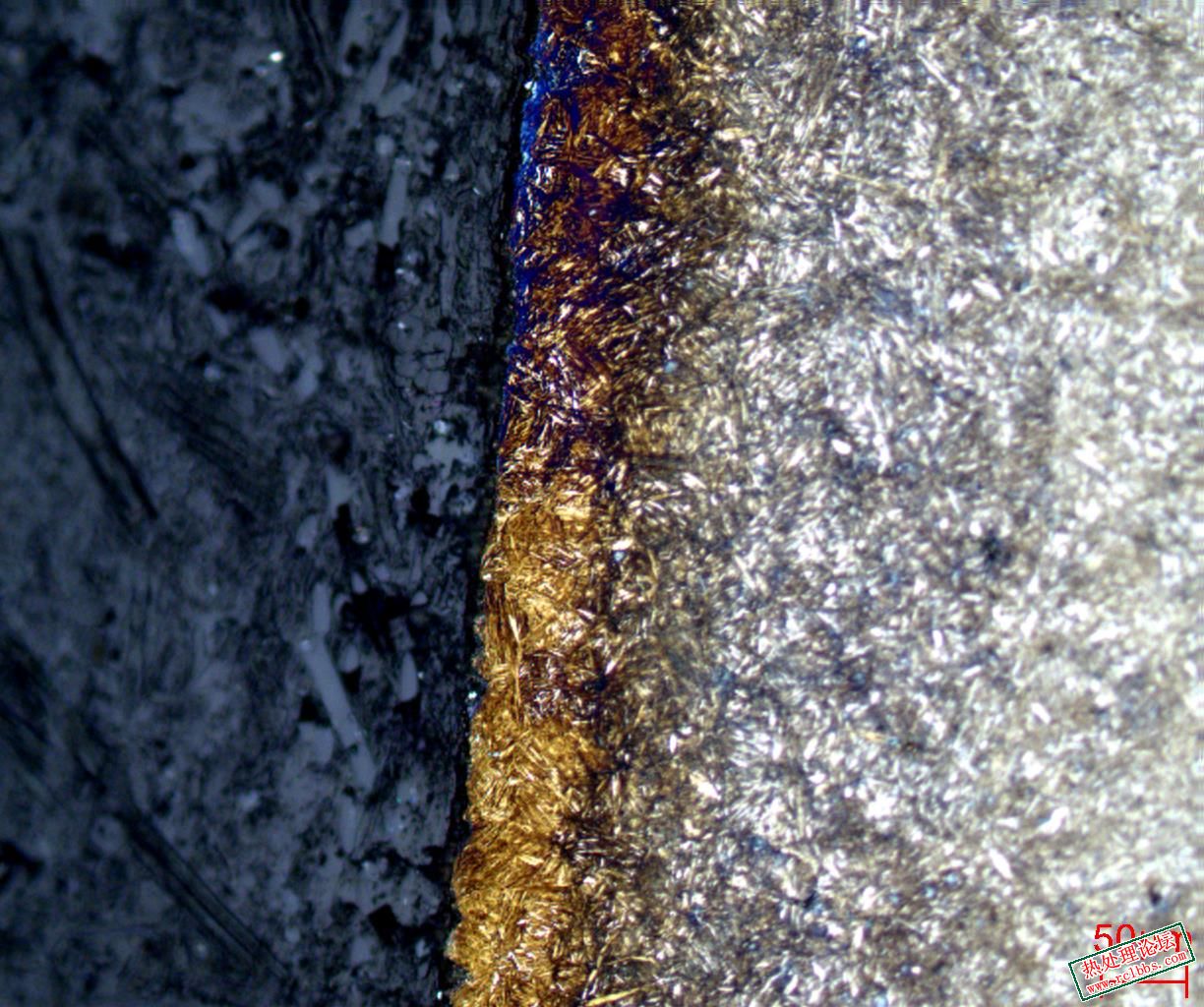

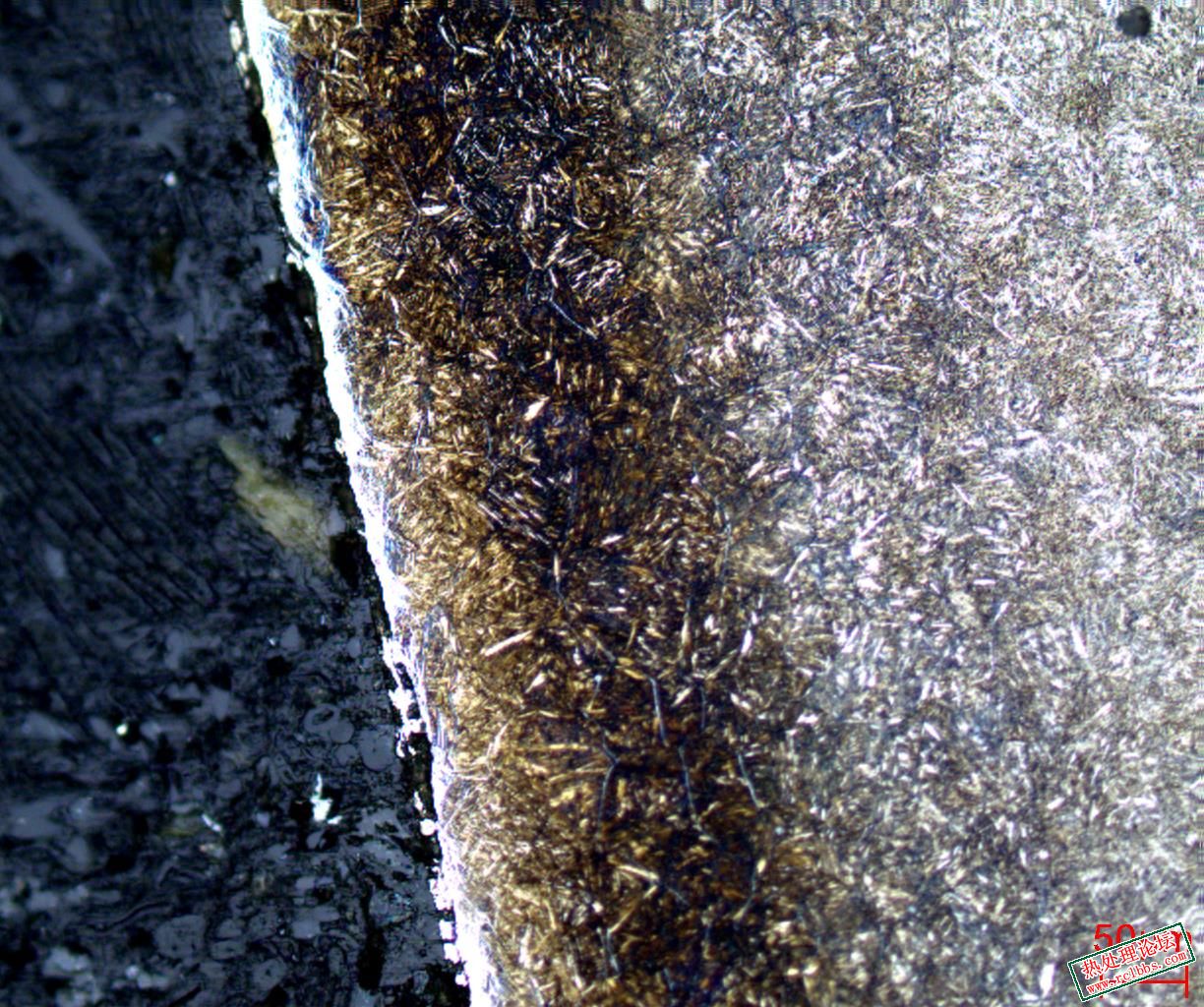

38CrMoAl零件气体氮化，零件外表面渗不上，内孔可以，外表面为车加工，内孔为镗加工。后来对外表面用砂纸打磨再氮化，结果跟内孔还是有差距，渗层深度外圆比内孔浅，表面硬度也比内孔低，请教各位这会是什么原因啊。
