45钢管内壁感应淬火后发现外壁有凹坑缺陷

看不见的奥氏体 · 发表于 2026-9-8 17:01:51

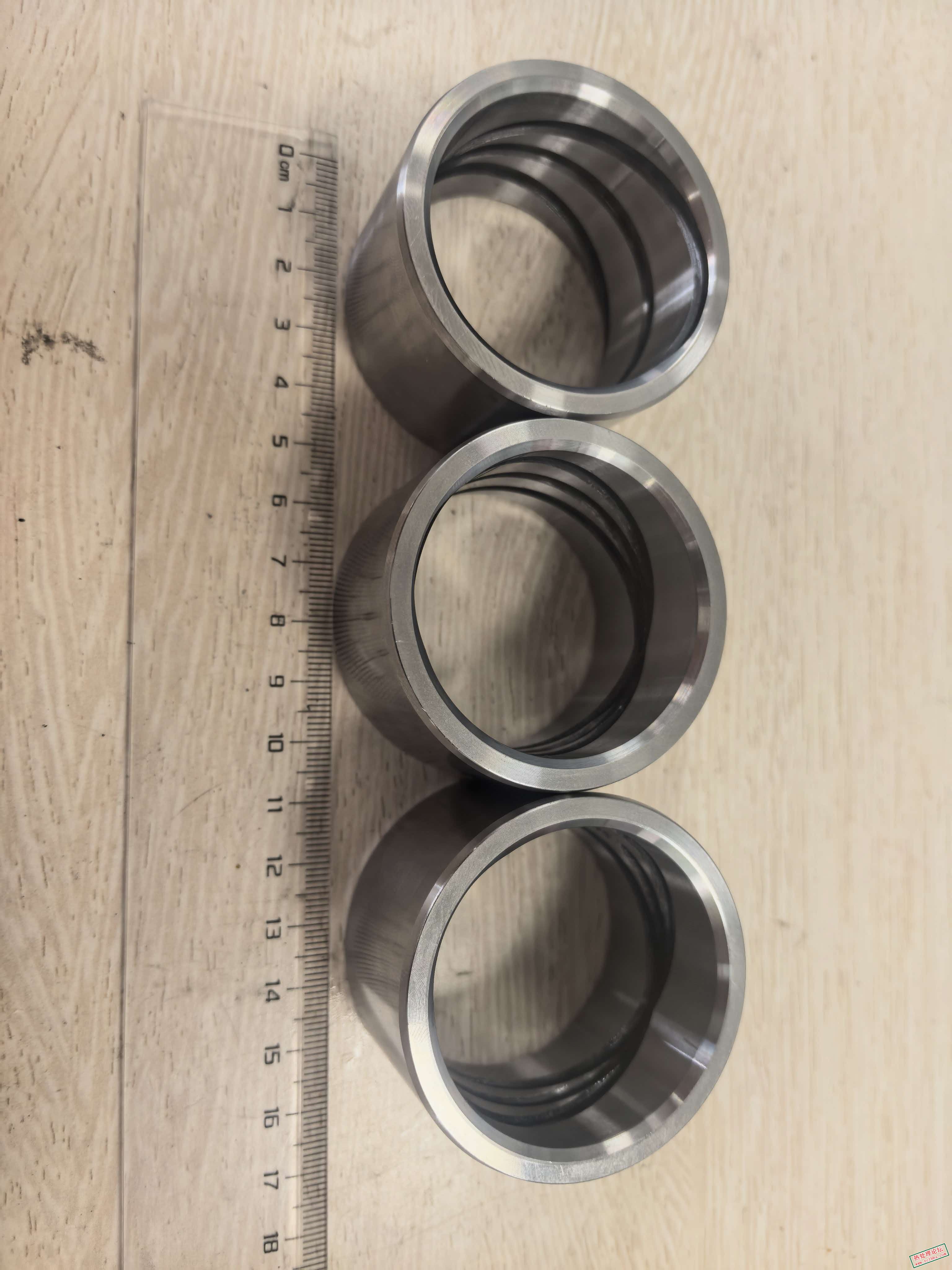

加工工艺：φ130mm原材料-加热穿管φ130*12-减定径φ102*13-热轧φ76*8-加热补温到890度-减定径φ57*8-成品矫直探伤-外发断料-正火（井式炉）-半成品车削φ57-φ55.1-高频淬火-外发车削半精加工，内外孔单边0.15-精加工同样内外孔单边0.15（发现问题在高频淬火以后）解剖了缺陷，但是没看到缺陷有什么尺寸上的变形，只有组织异常，但是客户是内壁感应淬火，为什么外壁会出现这种组织异常的缺陷点呢？难道说是和内壁的形貌有关导致的感应涡流变道了？求大佬解惑。

A奥氏体 · 发表于 2026-9-14 11:33:29

如果还有高频后未加工的产品，可以仔细观察内孔与外圆，局部否有电弧击伤，颜色是否有变化。

A奥氏体 · 发表于 2026-9-12 14:54:09

可能局部温度过高，原因估计是感应器与内壁局部点有接触，瞬间大电流产生高温引起。这就对应了该局部金相组织异常，该局部硬度高于其他区域，在机加工外表面时因硬度的不同会产生色泽上的差异，观察到的凹坑不一定是凹陷，还可能是浮凸，局部硬度高可能会让刀。这些只是推测，不一定是真相，仅提供参考。

看不见的奥氏体 · 发表于 2026-9-8 17:03:55

顶一下帖子

;P;P

晨光熹微yxq · 发表于 2026-9-9 13:04:55

黑色区域中组织为马氏体+少部分屈氏体。没有白色铁素体，据此推断此区域受热温度较高，冷却较快。

MaterialZx · 发表于 2026-9-9 13:29:09

不能确认是凹坑吗，用手摸能感觉出来吗？

看不见的奥氏体 · 发表于 2026-9-9 15:16:11

MaterialZx 发表于 2026-9-9 13:29
不能确认是凹坑吗，用手摸能感觉出来吗？

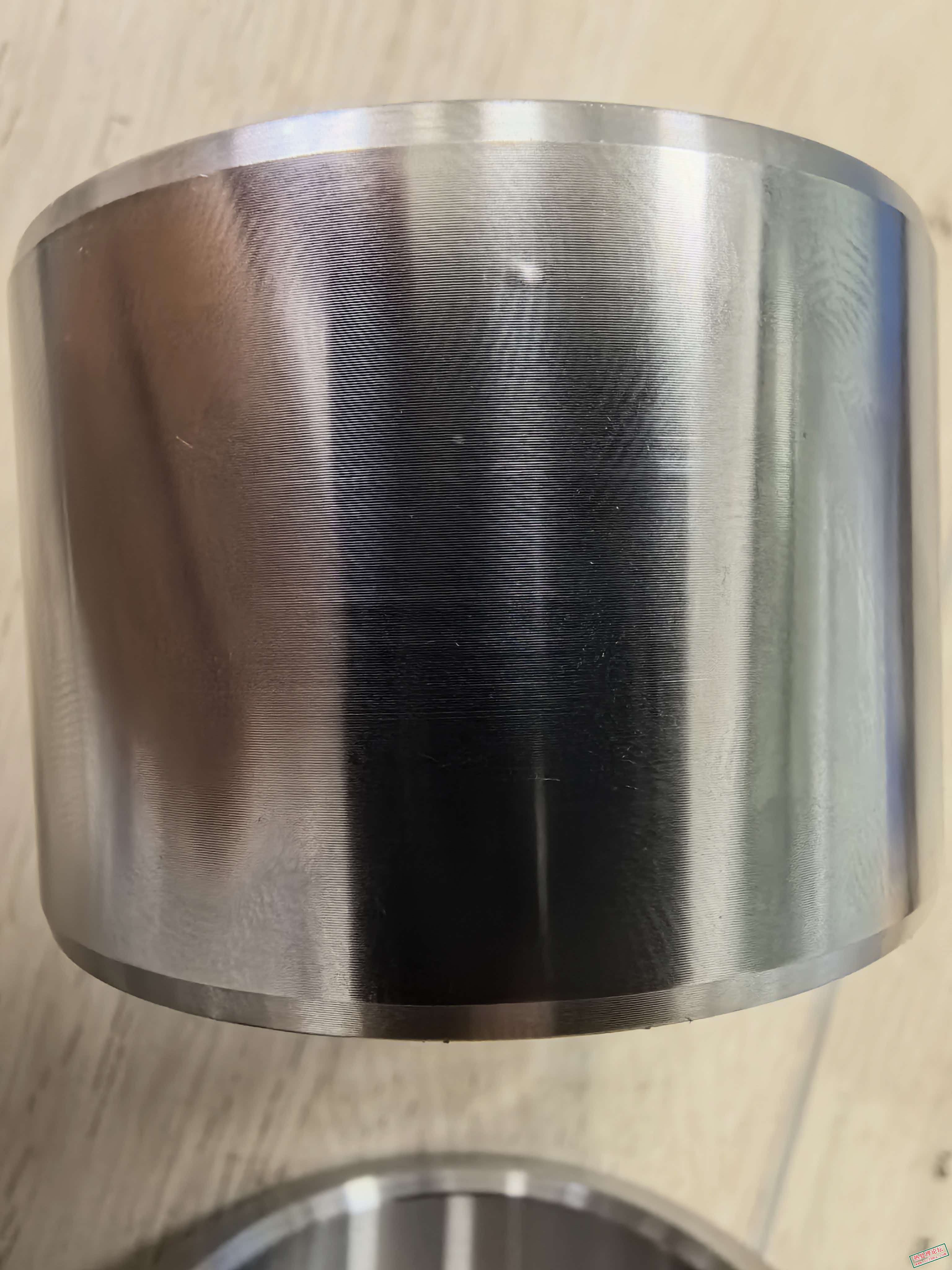

就是说不能确定，因为肉眼观察那应该是凹坑，但是不管是手摸还是解剖，都没看到凹坑

hy0808hy · 发表于 2026-9-9 17:13:33

是批量出现还是偶然个别？

看不见的奥氏体 · 发表于 2026-9-10 08:52:22

hy0808hy 发表于 2026-9-9 17:13
是批量出现还是偶然个别？

一批里面大概有30%，具体数量不清楚，只有这个比例

hy0808hy · 发表于 2026-9-11 09:13:04

就是那个点的硬度比较高，机加后颜色不一样。多观察一下高频淬火工序。

看不见的奥氏体 · 发表于 2026-9-11 12:54:48

hy0808hy 发表于 2026-9-11 09:13
就是那个点的硬度比较高，机加后颜色不一样。多观察一下高频淬火工序。

对的，但是现在想破脑袋也想不到这么一个规整的零件，怎么会在感应淬火这步出问题，而且在外壁为什么会是一个点，不是一条线或者一圈或者一片密集点

hy0808hy · 发表于 2026-9-11 17:19:42

看不见的奥氏体发表于 2026-9-11 12:54
对的，但是现在想破脑袋也想不到这么一个规整的零件，怎么会在感应淬火这步出问题，而且在外壁为什么会是 ...

私底下问一下感应淬火的员工嘛

看不见的奥氏体 · 发表于 2026-9-14 07:44:36

hy0808hy 发表于 2026-9-11 17:19
私底下问一下感应淬火的员工嘛

我这个其实是收到客户质量投诉做报告的，所以没有现场一手信息，也联系不上客户那边的人

看不见的奥氏体 · 发表于 2026-9-14 07:46:42

A奥氏体发表于 2026-9-12 14:54
可能局部温度过高，原因估计是感应器与内壁局部点有接触，瞬间大电流产生高温引起。这就对应了该局部金相组 ...

我也是这么认为的，但是没有办法定量的去下结论，只能定性，所以还是认为证据不足

看不见的奥氏体 · 发表于 2026-9-14 12:52:33

A奥氏体发表于 2026-9-14 11:33
如果还有高频后未加工的产品，可以仔细观察内孔与外圆，局部否有电弧击伤，颜色是否有变化。 ...

好嘞，谢谢大佬！
