渗碳齿轮的齿顶、节圆、齿根三个位置硬化层深度差异的改善

午夜的炮仗

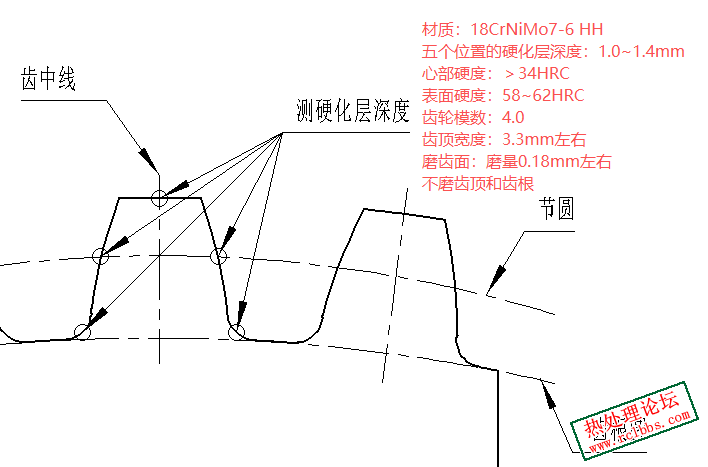

接触到了一个新产品，具体要求见图。 单就 “齿顶-节圆-齿根”这三个位置的硬化层分布在同一公差要求范围内是否合理？
我测了一下现有产品的，同材质但模数略小的，齿顶和齿根硬化层深度就相差0.33mm。照此生产，给热处理就留了不到0.1mm的公差，这里边还得考虑检测的误差，着实不敢接啊。
还有办法进一步缩小齿顶和齿根的层深差距吗，如果能缩小到0.2mm左右，那应该是就可以试试了。

wl04012125

齿面磨0.18，磨后的节圆EHT结果和齿根相近。

午夜的炮仗

wl04012125 发表于 2026-9-29 11:30
齿面磨0.18，磨后的节圆EHT结果和齿根相近。

对，磨齿后的我也测了一下，齿根和节圆比较相近，毛病就在齿顶了，齿顶不让磨。

wanggong

午夜的炮仗 发表于 2026-9-29 13:33
对，磨齿后的我也测了一下，齿根和节圆比较相近，毛病就在齿顶了，齿顶不让磨。 ...

统一规定检测位置，正常情况之下齿顶层深有啥意义？节圆负责接触疲劳，齿根负责弯曲疲劳。 给客户上上科普课呗。

午夜的炮仗

wanggong 发表于 2026-9-29 13:43
统一规定检测位置，正常情况之下齿顶层深有啥意义？节圆负责接触疲劳，齿根负责弯曲疲劳。 给客户上上科 ...

客户那边比较强硬，我们表示不理解。

qieersiji

真空渗碳有没有可能好一点  之前我们客户也这么要求 但是齿顶我就没管  齿底我们保留

zzd445437128

午夜的炮仗 发表于 2026-9-30 10:56
客户那边比较强硬，我们表示不理解。

:lol 加价，把齿顶做厚热后再磨。 齿顶也算进来与节圆一个要求，并且带宽就只有0.4MM,如果可以确实要给客户上上课。在全球龙头双环传动齿顶基本上不测，只测齿根与节圆，吉利测齿顶，但他可以最大放宽到齿圆的2-3倍深度，比如节圆0.38-0.6MM，齿顶不能超过1.5MM.不过一般都在1.0左右，这种浅渗层的是节圆的两倍左右。

alfredsteven

这个需要调整目前的渗碳工艺，或者用真空渗碳方法。才能做大这个均匀性。

天涯浪子

现在关键的问题是保证齿顶和节圆层深在公差范围内，这个材料淬透性很好，只要保证渗碳层深一致，淬火后有效硬化层深不同位置不会有太大差异。可以尝试产品到温后，充分均温后再建立碳势渗碳，保证不同部位渗碳速度一致。齿顶确实达不到，也可以渗碳空冷+磨齿顶+二次淬火，这个材料基本上都要二次淬火。

dzkyx1314

天涯浪子 发表于 2026-10-4 13:59
现在关键的问题是保证齿顶和节圆层深在公差范围内，这个材料淬透性很好，只要保证渗碳层深一致，淬火后有效 ...

齿顶宽度就这么点，而且每个位置的渗碳速度也有差异，正常生产是不可能实现的。但是渗碳后磨顶再淬火这个工艺是非常可以做的，反正最终热处理后也没有磨齿顶，也算满足客户要求。

790512as

真空渗碳不是万能的，凡事的讲科学。齿顶在渗碳过程受两边节圆有复合渗碳的能力，一定要检测就需要合理的放宽公差带，6楼曾工说的合理。有些客户的产品设计师对材料、热处理都不懂，技术参数定的不科学。有一傻比，需要教:lol:lol

午夜的炮仗

zzd445437128 发表于 2026-9-30 14:06
加价，把齿顶做厚热后再磨。 齿顶也算进来与节圆一个要求，并且带宽就只有0.4MM,如果可以确实要给客户 ...

这算是合理的，但是客户不是做齿轮的，讲理讲不通啊。 磨齿顶我也提过了，被否决了。

午夜的炮仗

天涯浪子 发表于 2026-10-4 13:59
现在关键的问题是保证齿顶和节圆层深在公差范围内，这个材料淬透性很好，只要保证渗碳层深一致，淬火后有效 ...

磨齿顶已经被大领导一票否决了，说是考虑降本。热处理已经表示做不到这个要求，公司还是要硬接这个活。

午夜的炮仗

790512as 发表于 2026-10-6 13:57
真空渗碳不是万能的，凡事的讲科学。齿顶在渗碳过程受两边节圆有复合渗碳的能力，一定要检测就需要合理的放 ...

我表示认可，有些客户确实对热处理这块不太懂。有些标准拿过来就生搬硬套，不考虑实际情况和客观规律

ljjsunny

你家客户大概率是拿了ZF的变速箱齿轮逆向做的设计，但是他们不知道人家ZF的齿轮的具体热处理工艺。所以就成这样了。
这里需要注意的是标注的硬化层，而不是渗碳层。
如果楼主公司的老板只想考虑成本，那基本是无法实现这个要求的。因为要实现这个客户要求，需要采用复合热处理的方式。
