请教：氮化表面强度会增加吗？

lussssssssss · 发表于 2010-8-31 16:46:36

氮化表面机械韧性、抗冲击能力肯定变差了，硬度提高了，它的机械强度提高了吗？标准中的硬度－－强度对应关系还适用吗？

注：仅指表面氮化层

孤鸿踏雪 · 发表于 2010-8-31 16:55:01

回复 1# lussssssssss

氮化增加表面抗疲劳强度和热强度

霜月 · 发表于 2010-8-31 20:57:18

本帖最后由孤鸿踏雪于 2010-9-1 11:26 编辑

氮化硬度与强度之间的关系与过去由马氏体相变强化机理提出的硬度与强度关系不一样，氮化层的实际强度要比从硬度换算出的强度高得多。

zhangcy2008 · 发表于 2010-9-1 07:10:03

表面谈不上强度高低，只能说提高了表面的耐磨性、搞腐蚀性和抗疲劳性。

lussssssssss · 发表于 2010-9-1 10:15:37

可能大家以前极少碰到这个问题。
我想主要原因是大家接触的零件相对氮化厚度来说都是相当大的。
而我目前应用的很多零件都很小很薄，0.3～1mm厚的承力、耐磨件很多，因此搞清楚氮化层的详细机械性能很重要。

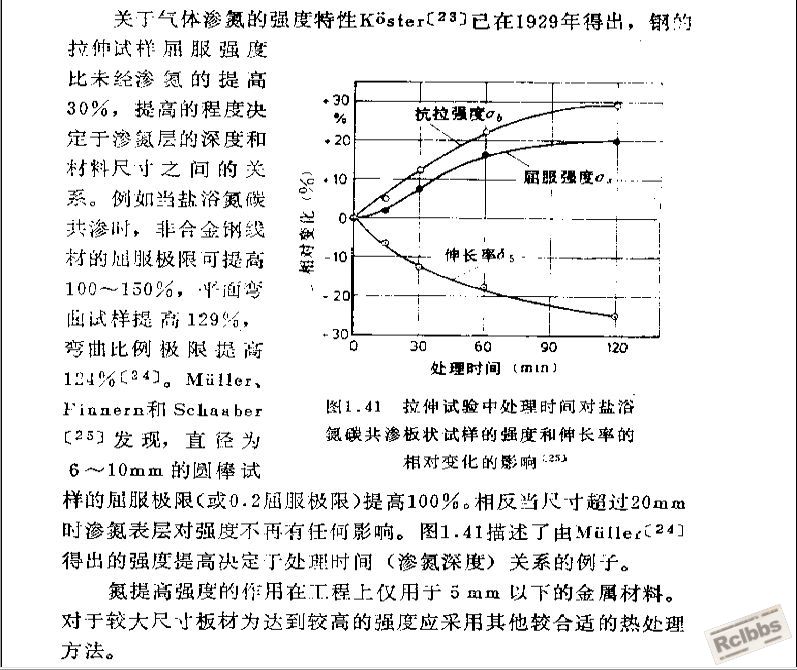

excellence · 发表于 2010-9-1 13:07:47

lussssssssss · 发表于 2010-9-2 08:54:24

excellence 发表于 2010-9-1 13:07

登录/注册后可看大图

非常感谢斑竹！！！

能不能告诉下哪本书上的？只要说出书名作者，我弄个电子版的上来

excellence · 发表于 2010-9-3 21:41:15

回复 7# lussssssssss
《渗氮和氮碳共渗》，论坛上已有。

		自动登录	找回密码
密码			免费注册

[求助] 请教：氮化表面强度会增加吗？
