不锈钢铸钢CF8M金相组织

lian

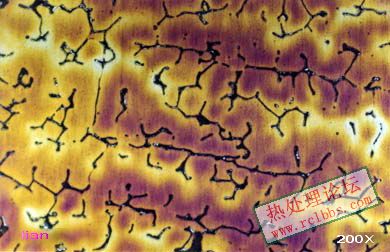

图1为CF8M铸态表层组织。γ相(因成分偏析成黄色、浅紫红色)﹔黑色骨骼为δ-ferrite﹔白色为碳化物。

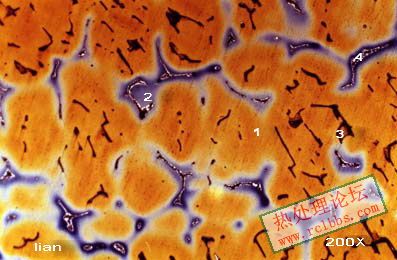

图2 为CF8M铸态心部组织。由于合金碳化物使周边造成贫Cr区块，使耐蚀性降低。

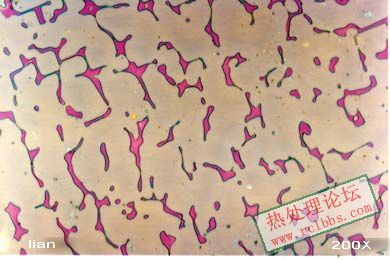

图3 为CF8M固溶化处理组织。基地γ相，粉红色条状为δ-ferrite。
